Antenna 4G/5G della fotocamera indossata sul corpo

Shenzhen Qianmu Communication Technology Co., Ltd. è una fabbrica nazionale di ricerca e sviluppo e produzione di antenne 4G/5G per fotocamere indossate sul corpo.

Abbiamo sviluppato un'antenna integrata Sub6G a banda larga FPC interna, compatibile con 4G LTE e le principali bande di frequenza 5G Sub6G nazionali e internazionali. L'antenna è stata sottoposta a un'ottimizzazione specializzata delle prestazioni per affrontare le sfide legate allo spazio compatto del dispositivo, alla schermatura metallica, all'interferenza della batteria, alla perdita di segnale dovuta all'usura del corpo umano e alle difficili condizioni operative sul campo.

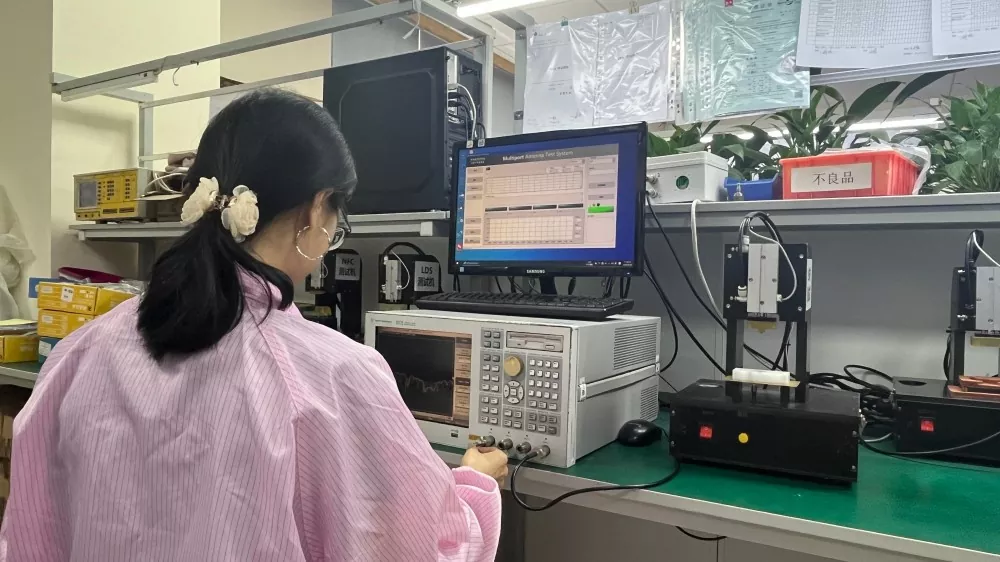

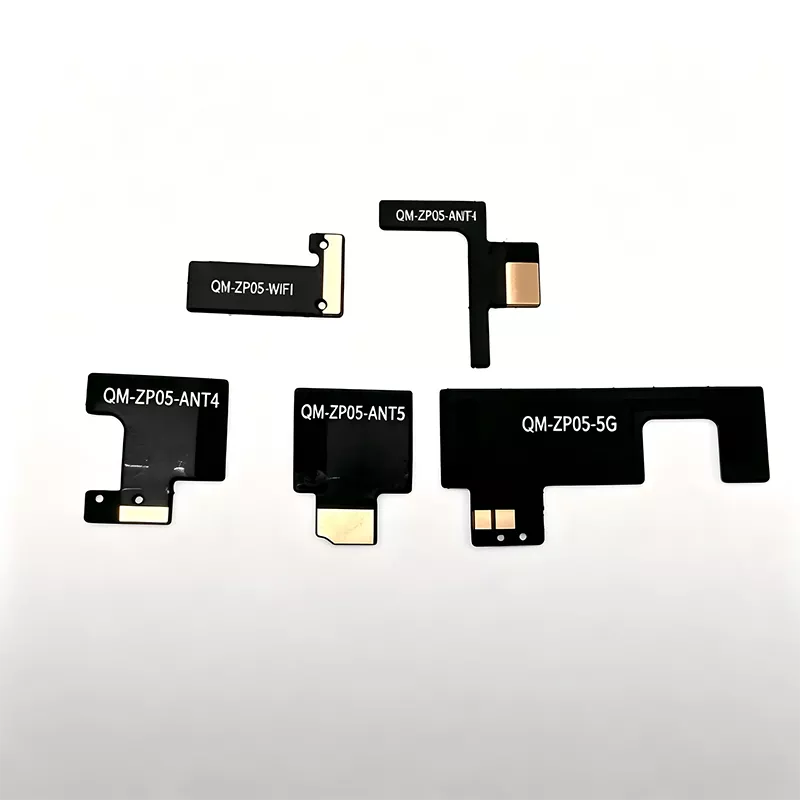

L'antenna utilizza un substrato flessibile PI affidabile ed è montata con adesivo industriale, che la rende adatta a strutture di dispositivi compatti. Tutti i prodotti sono sottoposti a test di simulazione OTA completi in camere anecoiche per replicare gli ambienti operativi del mondo reale. I registri dei test VNA e OTA vengono archiviati per lotto di produzione e su richiesta possono essere forniti rapporti di ispezione.

Definizione tecnica professionale

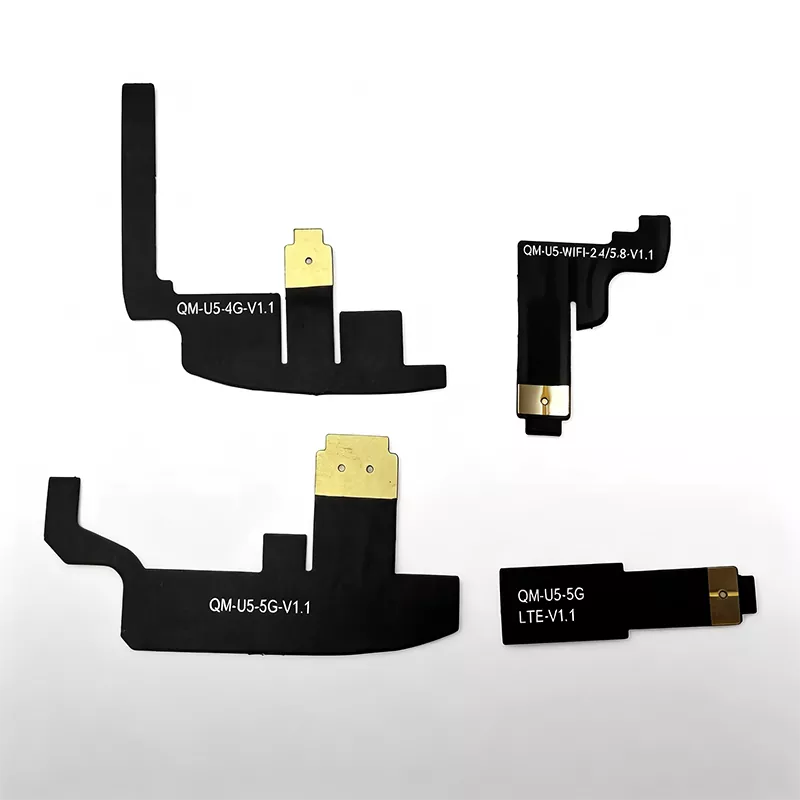

La nostra antenna 4G/5G per fotocamera indossata sul corpo è un'antenna Sub6G integrata flessibile PIFA FPC a banda larga. Supporta le bande LTE B1/B3/B5/B8/B20/B38/B40 e le bande 5G Sub6G tradizionali N41/N78/N79. L'antenna utilizza un substrato di pellicola PI resistente alle vibrazioni, alla nebbia salina e altamente flessibile, combinato con adesivo biadesivo ad alta temperatura di livello industriale e linea di alimentazione RF U.FL/IPEX, che la rende ideale per l'installazione interna in telecamere indossate sul corpo.

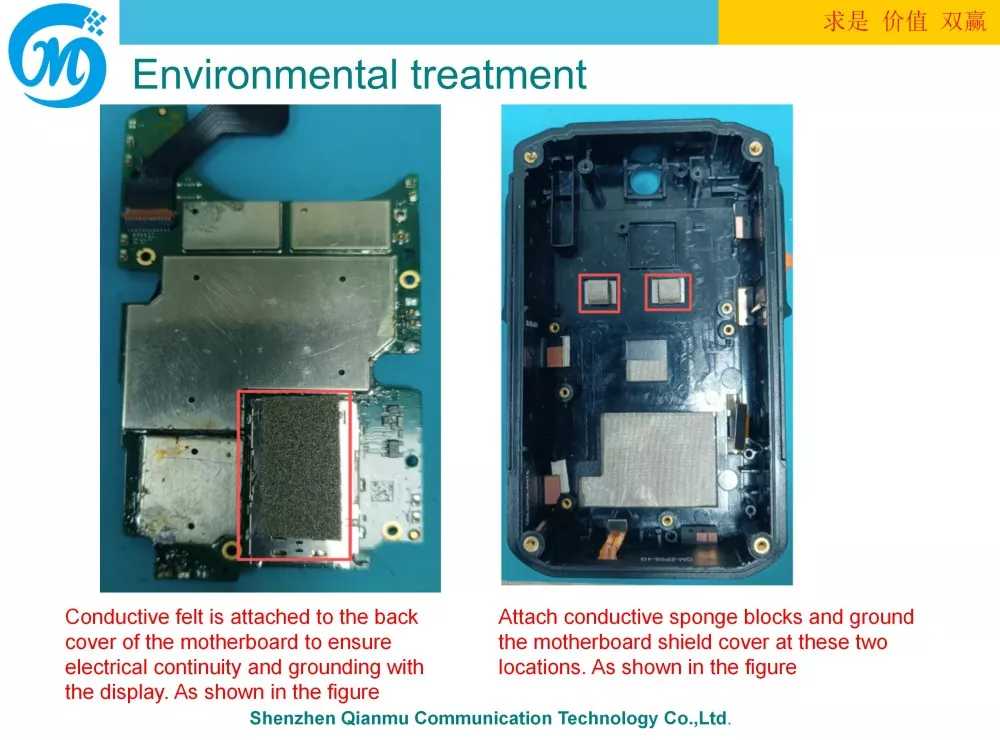

A differenza delle antenne FPC IoT convenzionali, la fase di progettazione incorpora nell'ambiente di simulazione la simulazione 3D dell'intero sistema, compreso l'involucro metallico, la batteria al litio, la staffa della fotocamera, la copertura protettiva della scheda madre e il modello fantasma del corpo umano.

Pre-accoppiato con un'impedenza di 50 Ω in fabbrica e contemporaneamente sottoposto a test di affidabilità di cadute, cicli di temperatura, nebbia salina e umidità. Ciò riduce il carico di lavoro di integrazione del sistema del cliente e abbrevia il ciclo di sviluppo dei progetti hardware della polizia.

Principio di funzionamento completo dell'antenna

L'intera antenna è costituita da un conduttore radiante FPC, uno strato adesivo industriale, un alimentatore coassiale U.FL e una rete di adattamento RF della scheda madre, che consente la conversione bidirezionale delle onde elettromagnetiche ad alta frequenza per ottenere la trasmissione e la ricezione del segnale cellulare 4G/5G.

Durante la trasmissione, il modulo di comunicazione del registratore converte i flussi video, gli avvisi SOS e i dati sulla posizione in segnali elettrici ad alta frequenza, che vengono trasmessi tramite cavo coassiale alla struttura risonante FPC. Questi segnali vengono poi convertiti in onde elettromagnetiche 4G/5G per radiazioni esterne, inviando informazioni di prova alla stazione base.

Durante la ricezione, l'antenna cattura le onde elettromagnetiche provenienti dalla stazione base e le converte in segnali elettrici, che vengono poi ritrasmessi al modulo per completare il comando di programmazione e la ricezione dei parametri remoti.

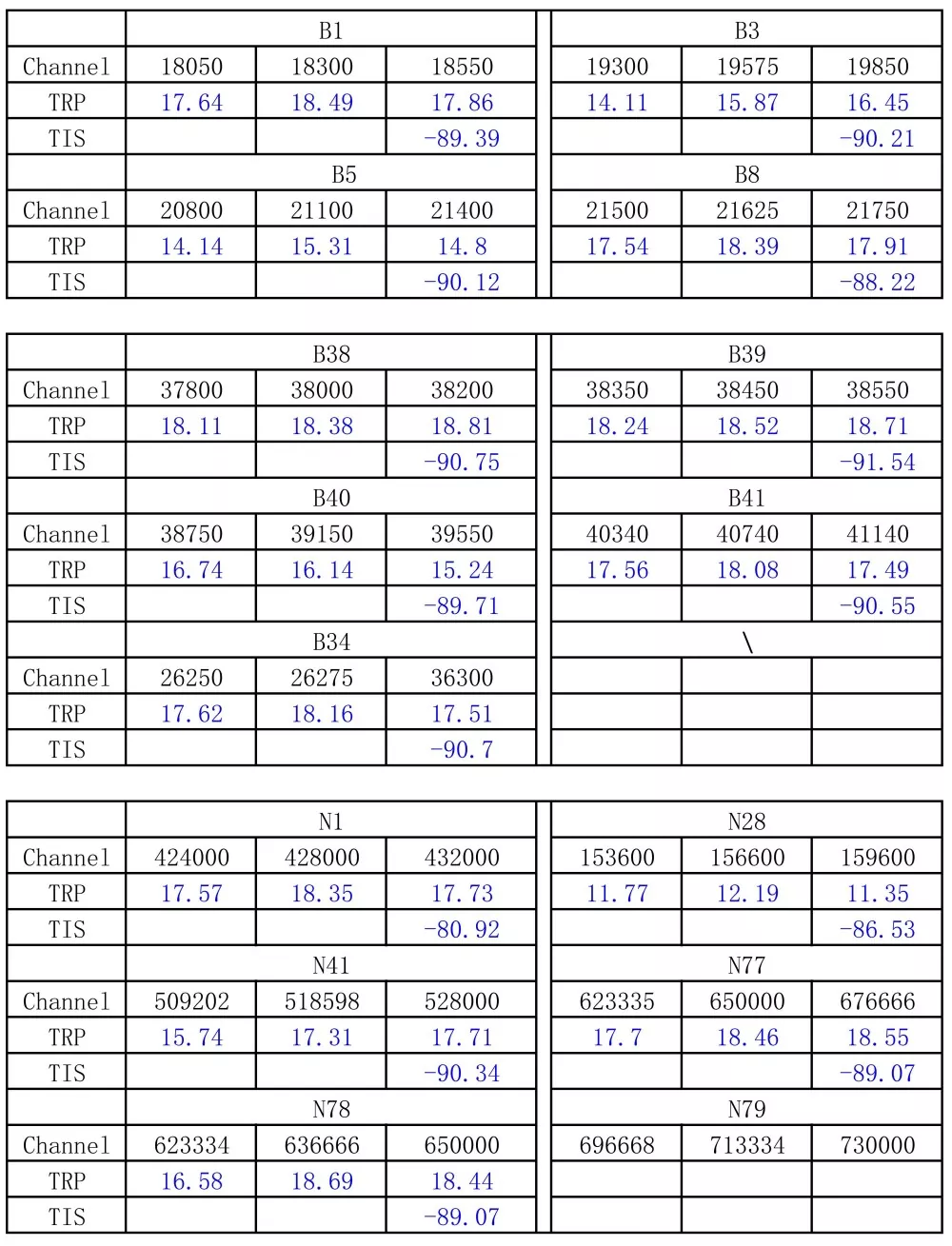

Per compensare la perdita RF causata dall'uso sulla schiena umana, le prestazioni vengono migliorate attraverso la simulazione in una camera anecoica utilizzando un modello fantasma del corpo umano, con un conseguente miglioramento di 22,8 dB nella sensibilità di ricezione TIS rispetto alle antenne FPC convenzionali. In condizioni di utilizzo simulate, l'efficienza di un'antenna standard per LTE B8 è solo del 40,46%, mentre l'antenna di Qianmu raggiunge ≥52% per LTE a bassa frequenza e ≥47% per 5G N78. Ogni lotto viene sottoposto a campionamento e nuovo test con VNA, con curve di test e record di produzione archiviati per la verifica del cliente.

Dispositivi e accessori compatibili

Compatibile con i dispositivi finali

1. Telecamera per forze dell'ordine ad alta definizione 4G/5G della polizia stradale e della pubblica sicurezza

2. Telecamera corporea per la gestione urbana, l'amministrazione stradale e la raccolta di prove audiovisive dei vigili del fuoco

3. Registratore per le forze dell'ordine a sicurezza intrinseca a prova di esplosione per le industrie chimiche e minerarie

4. Terminale di registrazione per soldato singolo per l'ispezione dell'alimentazione

5. Dispositivo per l'applicazione della legge a soldato singolo 4G/5G per l'esportazione all'estero

Modulo di comunicazione compatibile

- Modulo di comunicazione 4G LTE Cat.1/Cat.4 Modulo di comunicazione domestico/importato 5G Sub-6GHz Modulo di comunicazione integrato multimodale 4G+5G+WiFi

Materiali forniti dalla fabbrica per la produzione

Cavi coassiali U. FL/IPEX di varie lunghezze, piastre di rinforzo in acciaio e supporto adesivo industriale resistente alle alte temperature e al sale. Lunghezza del cavo personalizzabile e specifiche del connettore in base al design della scheda madre per ridurre al minimo l'elaborazione secondaria per i clienti.

Specifiche tecniche

Guida all'approvvigionamento e alla selezione dell'antenna

1. Concentrarsi sui dati di misurazione del mondo reale provenienti da dispositivi completi indossati sul corpo, anziché fare affidamento esclusivamente sui parametri dello spazio libero. Le schede tecniche tipiche del produttore forniscono misurazioni effettuate su schede nude; le prestazioni si riducono in modo significativo una volta installato negli alloggiamenti del dispositivo e usurato. Al momento dell'acquisto, richiedere sempre i rapporti di prova VNA/OTA dell'intero sistema e non fare affidamento esclusivamente sulle specifiche teoriche.

2. Dare priorità alla selezione di una fabbrica di origine con esperienza nella produzione di massa di attrezzature per le forze dell'ordine mono-soldato. Le sfide dei dispositivi mono-soldato risiedono nel gestire le interferenze derivanti da alloggiamenti e batterie in metallo, dall'usura del corpo umano e da ambienti difficili. Le fabbriche con esperienza pregressa in progetti possono fornire consigli tempestivi sulla struttura e sui PCB, riducendo la necessità di modifiche e rilavorazioni degli stampi.

3. Distinguere tra bande di frequenza nazionali e internazionali e definire chiaramente gli standard di test di affidabilità. Per i progetti domestici, confermare LTE B1/B3/B5/B8/B20 e 5G N41/N78/N79; per i progetti di esportazione, confermare le corrispondenti bande di frequenza estere. Richiedere il completamento di test di caduta, nebbia salina e campionamento ad alta/bassa temperatura. Le antenne di livello consumer non possono soddisfare i requisiti per le operazioni sul campo della polizia.

4. Valorizzare i servizi tecnici RF ed evitare il mero confronto dei prezzi. Lo sviluppo del progetto spesso incontra interferenze, deviazioni di frequenza e prestazioni di usura ridotte. Gli intermediari non dispongono di capacità tecniche RF; dare la priorità ai produttori che possono fornire consigli sul layout e assistere nella risoluzione dei guasti completi del sistema.

Perché scegliere le comunicazioni di Shenzhen Qianmu

1. Fornitura diretta dalla fabbrica di origine senza ricarichi da parte di intermediari. La linea di produzione interna gestisce il taglio, il rinforzo, il supporto adesivo e l'ispezione elettrica completa dell'FPC. Prezzi competitivi per ordini all'ingrosso, supporto di fornitura quadro a lungo termine, adatto per progetti di appalti di polizia.

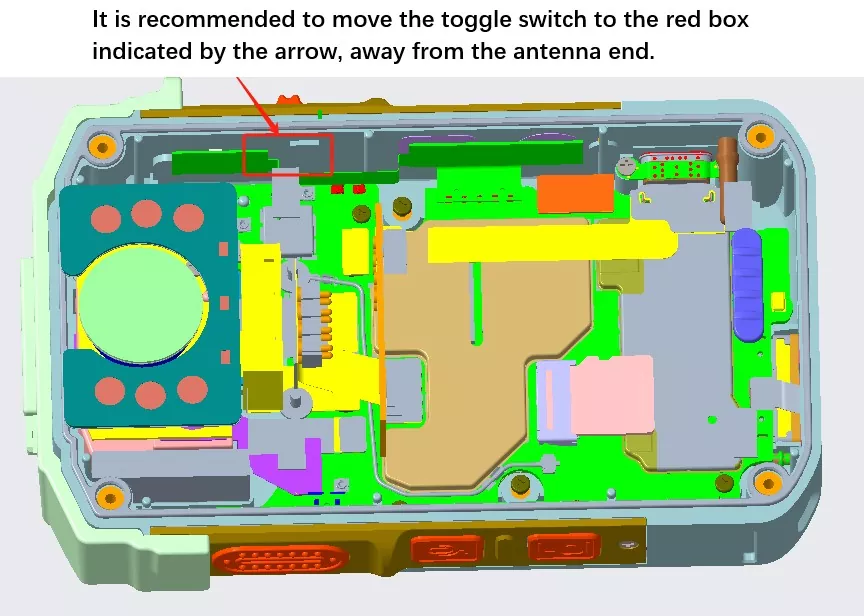

2. Specializzati nell'equipaggiamento individuale dei soldati, siamo stati profondamente coinvolti nella fase iniziale di ricerca e sviluppo e possediamo una vasta esperienza nella produzione di massa e nell'impiego di varie telecamere indossabili e terminali per soldato singolo. Per i nuovi progetti, possiamo ricevere progetti 3D, fornire soluzioni per il layout dell'antenna e i vincoli di spazio libero, evitare difetti di progettazione e ridurre i costi di modifica dello stampo.

3. La personalizzazione flessibile OEM/ODM supporta il taglio FPC irregolare, la lunghezza dell'alimentatore, le specifiche del connettore e la regolazione fine della banda di frequenza; consegna standard del campione entro 35 giorni lavorativi.

4. Capacità complete di supporto al commercio estero [Segnaposto immagine: raccolta di documenti di certificazione (CE, FCC, RoHS, ISO)] L'azienda detiene diritti di importazione ed esportazione indipendenti e possiede una serie completa di qualifiche. Siamo in grado di fornire specifiche tecniche e rapporti di test in inglese, supportare i termini commerciali FOB Shenzhen e connetterci con fornitori e acquirenti di soluzioni di sicurezza all'estero.

5. Supporto tecnico post-vendita end-to-end: in caso di anomalie del segnale 4G/5G nell'intero dispositivo, gli ingegneri RF aiuteranno a identificare la causa principale (antenna, struttura o modulo) senza attribuire frettolosamente il problema a problemi dell'antenna. Viene fornita una collaborazione tecnica continua durante le fasi di test dei campioni, produzione pilota e produzione di massa.

Domande frequenti

Q1: L'antenna Body Worn Camera 4G/5G può essere condivisa con il modulo Wi-Fi?

R: Questa antenna è progettata per le bande cellulari 4G LTE/5G Sub6G. Se è richiesta la funzionalità Wi-Fi, si consiglia di configurare un'antenna Wi-Fi separata, poiché la condivisione della stessa antenna potrebbe causare interferenze e ridurre le prestazioni della comunicazione cellulare.

D2: La fotocamera indossata sul corpo ha una cavità interna irregolare; l'antenna supporta il taglio personalizzato per adattarsi a tali forme?

R: Supporta il taglio personalizzato. Il cliente fornisce disegni 3D dell'involucro e noi valutiamo lo spazio disponibile per proporre un progetto di forma, una prototipazione completa e condurre test nel mondo reale sull'adattamento completo del dispositivo.

Q3: Esistono altri modi per fissare un'antenna FPC oltre all'utilizzo del supporto adesivo?

R: Per la produzione in serie di fotocamere indossabili con custodie compatte, l'incollaggio industriale è il metodo più diffuso. I connettori ZIF occupano uno spazio significativo e vengono utilizzati raramente; è severamente proibito il serraggio con viti sull'area del conduttore dell'antenna, in quanto potrebbe danneggiare l'antenna e causare guasti in caso di impatto.

D4: Il segnale 4G/5G scarso su una fotocamera indossata sul corpo è sempre dovuto a problemi di qualità dell'antenna?

R: Non necessariamente. La maggior parte dei problemi relativi al segnale derivano da una distanza insufficiente, dalla vicinanza delle antenne a fonti di interferenza metallica, da connettori allentati o dalla mancanza di simulazione del corpo umano. Gli ingegneri possono riprodurre le condizioni operative per identificare con precisione la causa principale del problema.

Q5: L'audit di fabbrica è supportato? I documenti di qualificazione possono essere forniti a terzi?

R: Gli audit di fabbrica in loco sono supportati su appuntamento. Sono disponibili versioni elettroniche dei rapporti sui test ISO, RoHS, CE, FCC e batch; per le gare d'appalto della polizia possono essere fornite copie cartacee timbrate.
