Antenna GPS per telecamera corporea

Cos'è un'antenna GPS Body Cam

L'antenna GPS Body Cam è un'antenna patch in ceramica GNSS di livello industriale progettata specificamente per terminali di raccolta di prove delle forze dell'ordine a singolo soldato. È compatibile con più sistemi satellitari tra cui GPS, BeiDou, GLONASS e Galileo e presenta una struttura di polarizzazione circolare destra (RHCP) per adattarsi alle caratteristiche di polarizzazione dei segnali di navigazione satellitare globale.

Con un robusto design dell'antenna in ceramica, offre un'eccellente direttività e una forte adattabilità ambientale. Anche in condizioni difficili, come ostruzioni dovute al corpo, schermature metalliche di attrezzature, blocchi di edifici urbani o operazioni mobili ad alta velocità, fornisce dati di posizionamento stabili. Ciò garantisce filigrane di geolocalizzazione accurate e tracciabili per le registrazioni audiovisive delle forze dell'ordine, consentendo la creazione di una catena probatoria completa e conforme.

Principio di funzionamento

L'antenna GPS Body Cam funziona in base ai principi di ricezione RF della navigazione satellitare professionale. L'intero flusso di lavoro è stato verificato attraverso test in camera anecoica in laboratorio e test sul campo all'aperto nel mondo reale, garantendo una logica operativa chiara e prestazioni stabili. È costituito principalmente da tre componenti principali:

1. Acquisizione del segnale satellitare: il prodotto è dotato di un chip dielettrico ceramico ad alto dielettrico che cattura in modo efficiente i segnali di navigazione satellitare in banda L1 nell'aria. Con un design dedicato alla polarizzazione circolare destra, mitiga efficacemente l'attenuazione del segnale causata dalla rotazione del dispositivo o dall'ostruzione del corpo umano, risolvendo problemi comuni come la scarsa ricezione del segnale e l'acquisizione satellitare fallita nelle aree urbane con edifici densi o regioni montuose e remote dove prevalgono riflessioni multipercorso.

2. Filtraggio del segnale e anti-interferenza: l'antenna è dotata di un circuito integrato di adattamento dell'impedenza di precisione che filtra automaticamente le interferenze del rumore generate dal modulo 4G/5G, dal modulo Wi-Fi e dall'alimentazione a batteria all'interno della fotocamera. Isola i segnali satellitari GNSS puri, eliminando efficacemente anomalie di posizionamento, punti di salto e interruzioni di traiettoria causate dalla diafonia RF interna.

3. Analisi e output dei dati: il segnale satellitare stabile filtrato e ottimizzato viene trasmesso al chip di posizionamento della scheda madre del dispositivo, che in tempo reale analizza i dati precisi di latitudine e longitudine, velocità, tempo e altitudine. Queste informazioni vengono sincronizzate simultaneamente come filigrane di geolocalizzazione per file video e audio registrati durante le operazioni delle forze dell'ordine, consentendo il monitoraggio completo, la tracciabilità e la riproduzione delle traiettorie di applicazione della legge.

Guida all'installazione e all'utilizzo

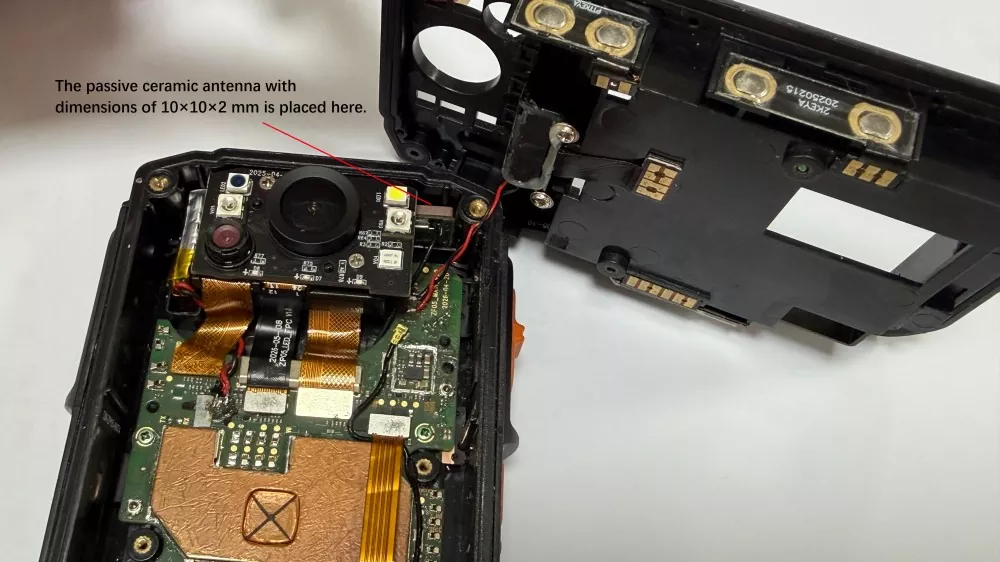

1. Selezione della posizione di installazione

L'area del nucleo radiante dell'antenna in ceramica non deve essere direttamente coperta o ostruita da alloggiamenti metallici, celle della batteria o staffe metalliche. Si consiglia di installare il dispositivo in un'area non metallica sopra l'interno del corpo della fotocamera, mantenendo una distanza di sicurezza di almeno 15 mm dalle antenne 4G/5G e Wi-Fi per evitare interferenze co-canale e garantire una ricezione senza ostacoli del segnale satellitare.

2. Specifiche di saldatura e fissaggio

Per le antenne in ceramica di tipo pin, assicurarsi che i giunti di saldatura siano pieni, senza saldature a freddo, mancate o distaccate. Per i prodotti SMT montati su superficie, seguire rigorosamente gli standard del processo di montaggio di fabbrica per ottenere un allineamento piatto e sicuro sulla superficie del PCB. Durante l'assemblaggio, evitare di applicare una forza eccessiva al chip ceramico per evitare micro-fessure interne ed eliminare successivamente potenziali guasti nascosti del segnale.

3. Operazione di protezione anti-interferenza

Dopo aver installato l'antenna, utilizzare nastro isolante per isolare l'antenna dal modulo di alimentazione e dall'area ad alta potenza della scheda madre per ridurre le interferenze elettriche. Disporre i cavi dell'antenna in modo che non corrano paralleli alle linee elettriche su lunghe distanze, evitando così fluttuazioni del segnale e posizionamento instabile alla fonte.

4. Standard completi di debug e verifica della macchina

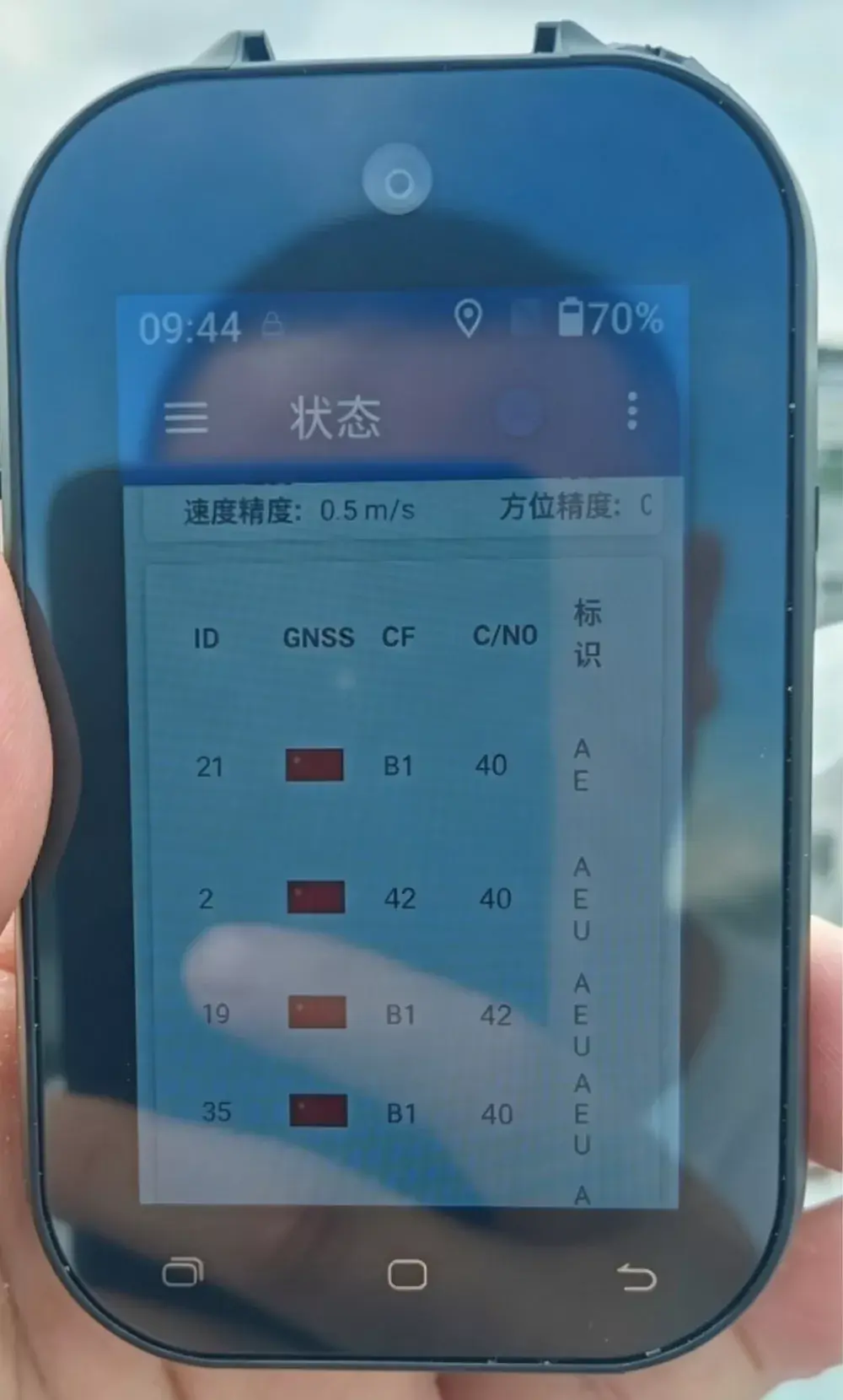

Una volta completato l'assemblaggio del dispositivo, è necessario condurre test di acquisizione delle stelle nel mondo reale all'aperto; Il solo test indoor su scheda singola non è sufficiente. I parametri chiave da verificare includono il numero di satelliti acquisiti durante gli avviamenti a freddo e a caldo, l'accuratezza del posizionamento e la continuità della traiettoria, garantendo che le prestazioni dell'antenna soddisfino le specifiche dopo l'assemblaggio finale e prevenendo problemi di qualità del lotto.

Come scegliere un'antenna GPS qualificata

Molti addetti agli approvvigionamenti e allo sviluppo delle apparecchiature non hanno esperienza in RF, il che spesso li porta ad acquistare antenne di livello civile a prezzi bassi. Ciò si traduce in prestazioni del prodotto inferiori agli standard, mancata accettazione del progetto e fallimenti post-vendita su larga scala. Sulla base di anni di esperienza nel settore, abbiamo riassunto quattro criteri fondamentali per la selezione delle antenne per le apparecchiature di controllo industriale:

1. Dare priorità ai materiali specializzati di livello industriale: eliminare fermamente l'uso delle comuni materie prime ceramiche civili e selezionare substrati ceramici di livello industriale con ampia tolleranza alla temperatura e proprietà anti-interferenza adatti a condizioni operative complesse, garantendo prestazioni stabili a lungo termine in ambienti esterni estremi.

2. Concentrarsi sui dati di test effettivi, rifiutare i parametri teorici: la maggior parte dei produttori sul mercato fornisce solo specifiche teoriche senza supporto di test nel mondo reale. Rinomati produttori originali possono offrire rapporti di test in camera oscura, video di test sul campo all'aperto e dati di test di invecchiamento a temperature estremamente basse: parametri autentici e verificabili.

3. Selezionare prodotti ottimizzati specializzati per le apparecchiature delle forze dell'ordine: le antenne di navigazione standard non sono ottimizzate per la coesistenza di più antenne, schermature metalliche o ostruzione del corpo umano nei dispositivi delle forze dell'ordine, il che le rende inadatte alle condizioni operative dei dispositivi con un solo soldato. È essenziale scegliere antenne progettate su misura appositamente per i terminali delle forze dell'ordine per risolvere il problema principale delle interferenze RF interne.

4. Dare priorità alla collaborazione diretta con le fabbriche di origine: scegliere produttori cinesi con capacità integrate di ricerca e sviluppo, modifica dei campioni, produzione di massa e servizio post-vendita. Ciò consente una rapida personalizzazione, un’offerta stabile, un rapido supporto post-vendita ed evita problemi come aumenti dei prezzi da parte degli intermediari e lacune di comunicazione nel coordinamento tecnico.

Domande frequenti

Q1: Questa antenna in ceramica può essere compatibile con tutte le marche di fotocamere indossabili?

Compatibile con la stragrande maggioranza delle telecamere indossabili delle forze dell'ordine 4G/5G disponibili in commercio, terminali per la raccolta di prove a prova di esplosione e bodycam per ispezioni esterne, supportando anche configurazioni personalizzate non standard adattate esattamente alla struttura, alle interfacce e alle dimensioni del dispositivo.

D2: In quali modi specifici un'antenna ceramica supera un'antenna FPC?

I miglioramenti principali includono un'acquisizione satellitare più rapida, un errore di posizionamento ridotto, un tracciamento ininterrotto e prestazioni anti-interferenza, anti-vibrazione e resistenza alla temperatura significativamente migliorate, dal freddo estremo al caldo elevato. Questi aggiornamenti risolvono completamente i guasti di posizionamento in condizioni esterne complesse e riducono sostanzialmente i costi del servizio post-vendita delle apparecchiature.

Q3: Supportate la personalizzazione, il campionamento e gli ordini di prova di piccole dimensioni?

Supporto! In qualità di produttore diretto, offriamo prototipazione, ordini di prova in piccoli lotti e servizi di produzione di massa su larga scala, completamente personalizzabili in base ai disegni del cliente e ai requisiti prestazionali.

Q4: Il prodotto può essere utilizzato per l'esportazione all'estero? Tutte le certificazioni necessarie sono complete?

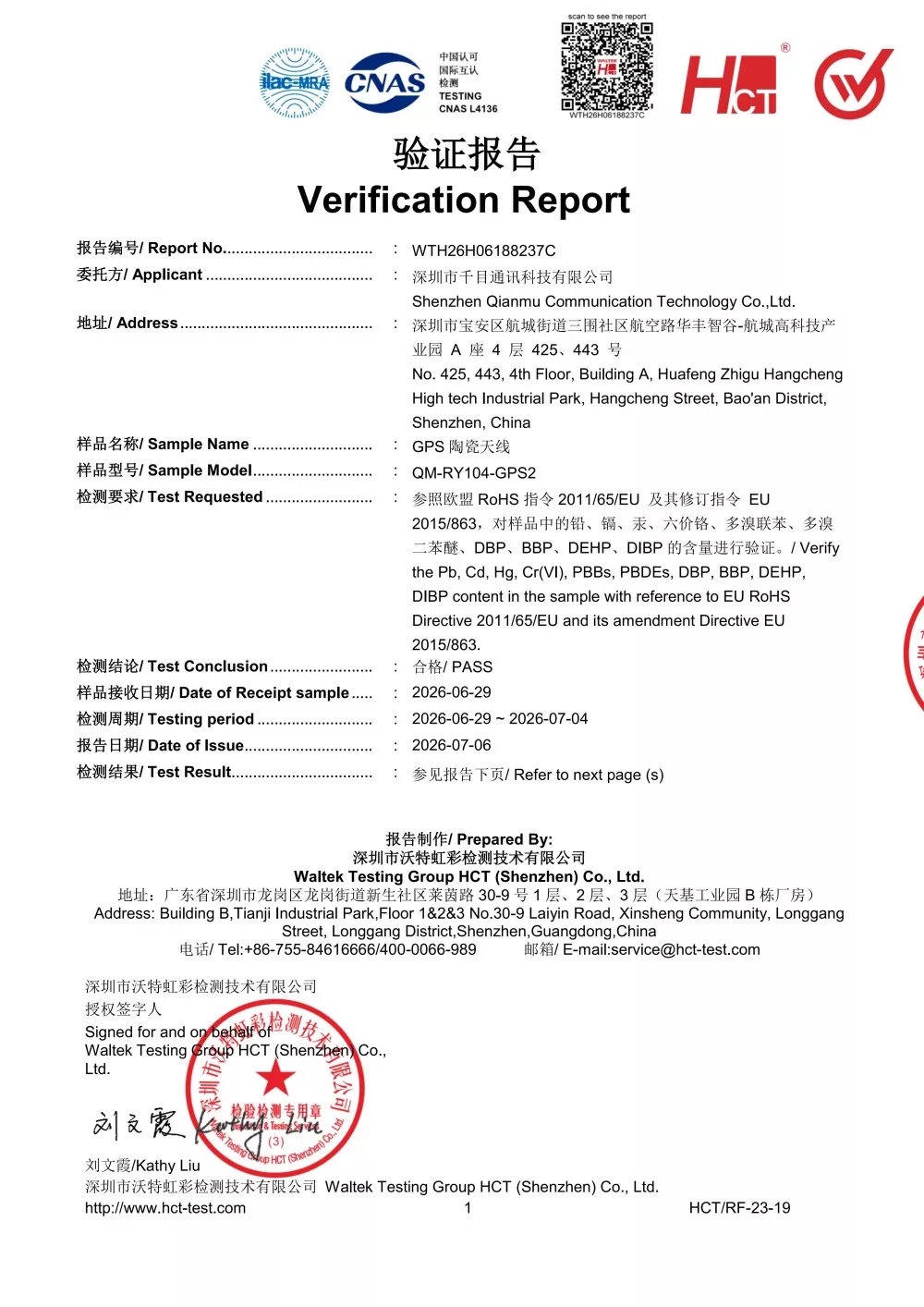

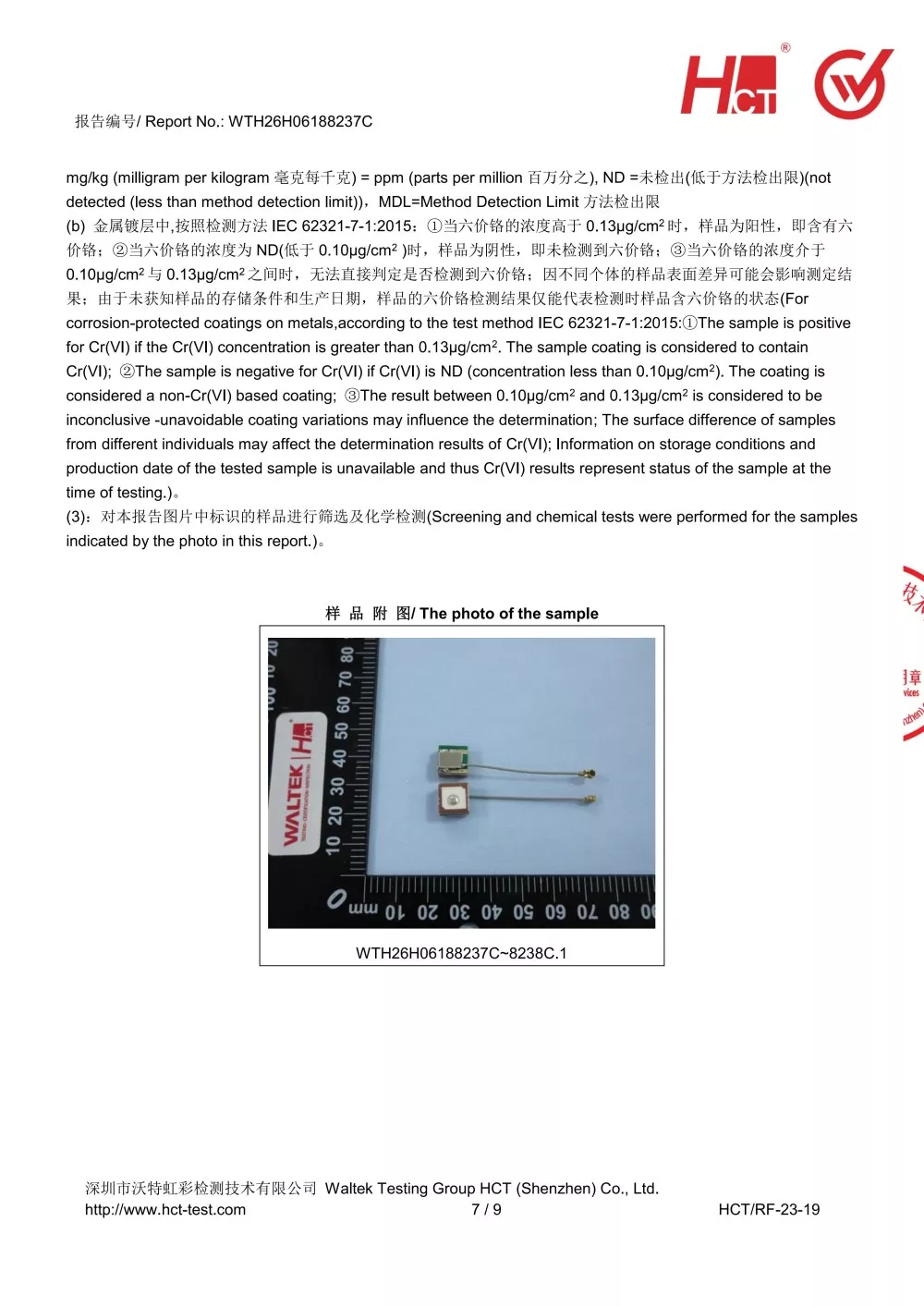

Tutti i prodotti sono dotati di certificazioni di esportazione complete, tra cui CE, FCC e RoHS, che soddisfano gli standard globali e consentono un'esportazione senza preoccupazioni in Europa, Americhe, Sud-est asiatico, Medio Oriente e tutte le altre regioni.

Q5: Le prestazioni del prodotto sono stabili in condizioni di temperature estremamente alte e basse?

Il prodotto presenta un design per un'ampia gamma di temperature di livello industriale, essendo stato sottoposto a rigorosi test di invecchiamento ciclico a temperature alte-basse, con un degrado minimo delle prestazioni in ambienti che vanno da -40°C a +75°C, rendendolo completamente adatto per condizioni esterne, minerarie, di freddo estremo e di alta temperatura 24 ore su 24.
