Antenna per montaggio a soffitto

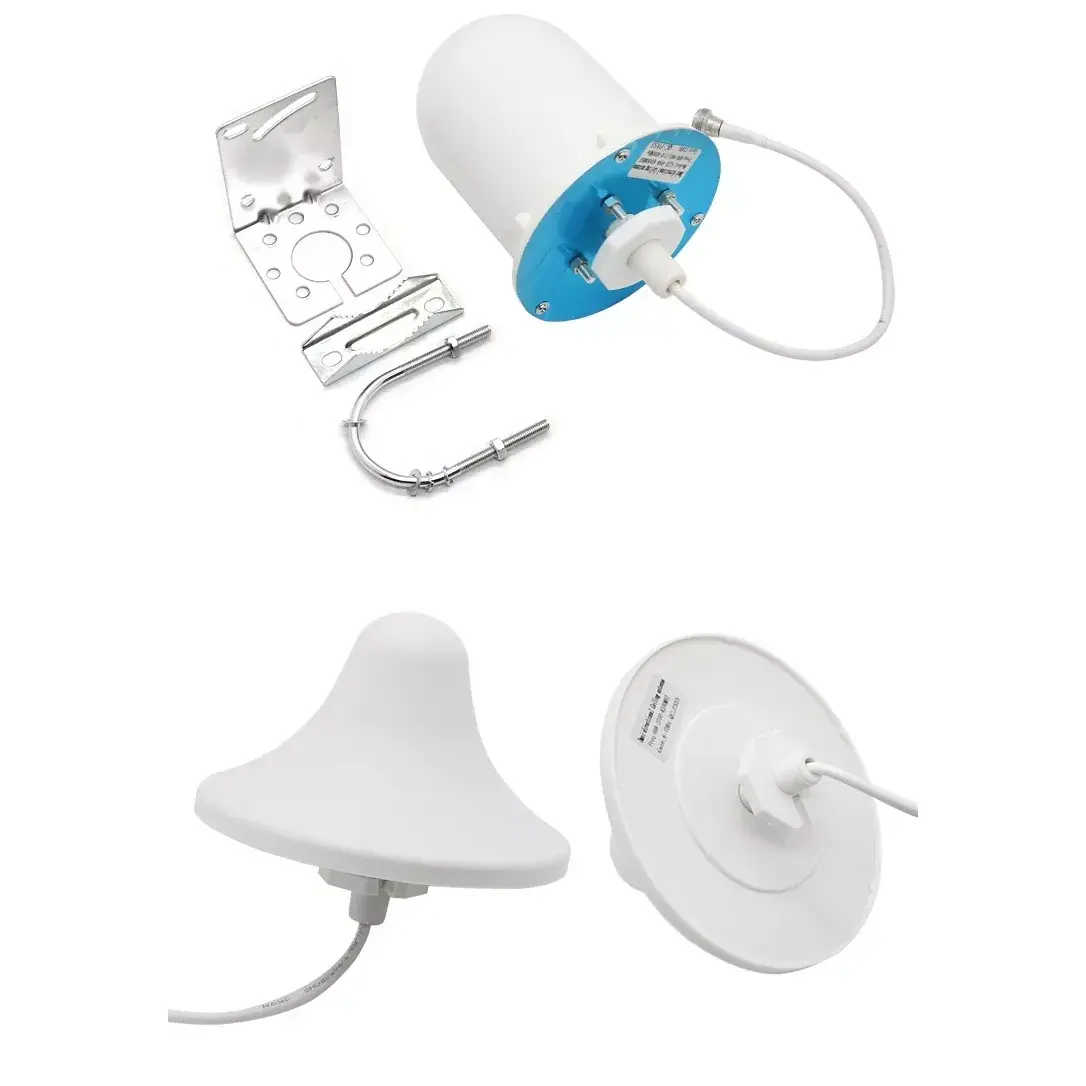

Le antenne per montaggio a soffitto sono antenne a radiofrequenza omnidirezionali montate a soffitto per interni. L'antenna montata a soffitto autosviluppata di Qianmu Communication presenta un design circolare integrato a soffitto, con oscillatori di precisione in rame puro e piastre posteriori riflettenti altamente isolate all'interno, ed è un'antenna di comunicazione passiva a banda larga. Il prodotto può essere incorporato direttamente nel soffitto per ottenere una radiazione del segnale uniforme a 360°, tenendo conto sia dell'estetica dell'installazione che della capacità di copertura completa, ed è ampiamente compatibile con WiFi interno, Bluetooth, amplificazione del segnale 4G e sistemi di rete per tutta la casa. L'antenna di comunicazione Qianmu montata a soffitto, con un oscillatore in rame puro + processo di alloggiamento in ABS ignifugo, è perfettamente compatibile con vari progetti di rete commerciale per interni come hotel, edifici per uffici, centri commerciali, fabbriche, ecc.

Principio di funzionamento

L'antenna di comunicazione montata a soffitto a mille mesh raggiunge una trasmissione e una ricezione stabile del segnale attraverso il doppio meccanismo di radiazione dell'oscillatore di alimentazione coassiale e aggregazione di riflessione del fondo. La struttura interna è divisa in quattro strati: connettore di alimentazione, oscillatore di radiazione, riflettore di isolamento e alloggiamento protettivo. Ogni parametro prestazionale viene misurato nella camera anecoica, nessun parametro falso viene contrassegnato:

1. Principio di risonanza dell'oscillatore a banda larga: utilizzando oscillatori anulari omnidirezionali in rame, che coprono le doppie bande di frequenza standard WiFi di 2400-2500 MHZ e 5150-5850 MHZ, l'onda stazionaria della banda di frequenza misurata è complessivamente ≤1,4, non vi è alcuna zona cieca di risonanza nell'intera banda di frequenza e non ci sarà alcuna situazione in cui la banda di frequenza 5G non possa essere trovata in alcune aree.

2. Concentrazione dell'onda di riflessione sul fondo: una piastra posteriore di riflessione metallica viene aggiunta alla parte inferiore dell'antenna per contrastare la perdita di segnale causata dalla chiglia metallica del soffitto e dal pannello di alluminio del soffitto verso l'alto. L'attenuazione del segnale misurata verticalmente verso il basso viene ridotta del 70%, il 90% dell'energia wireless si irradia nello spazio interno e la distanza di copertura aumenta del 30% alla stessa potenza.

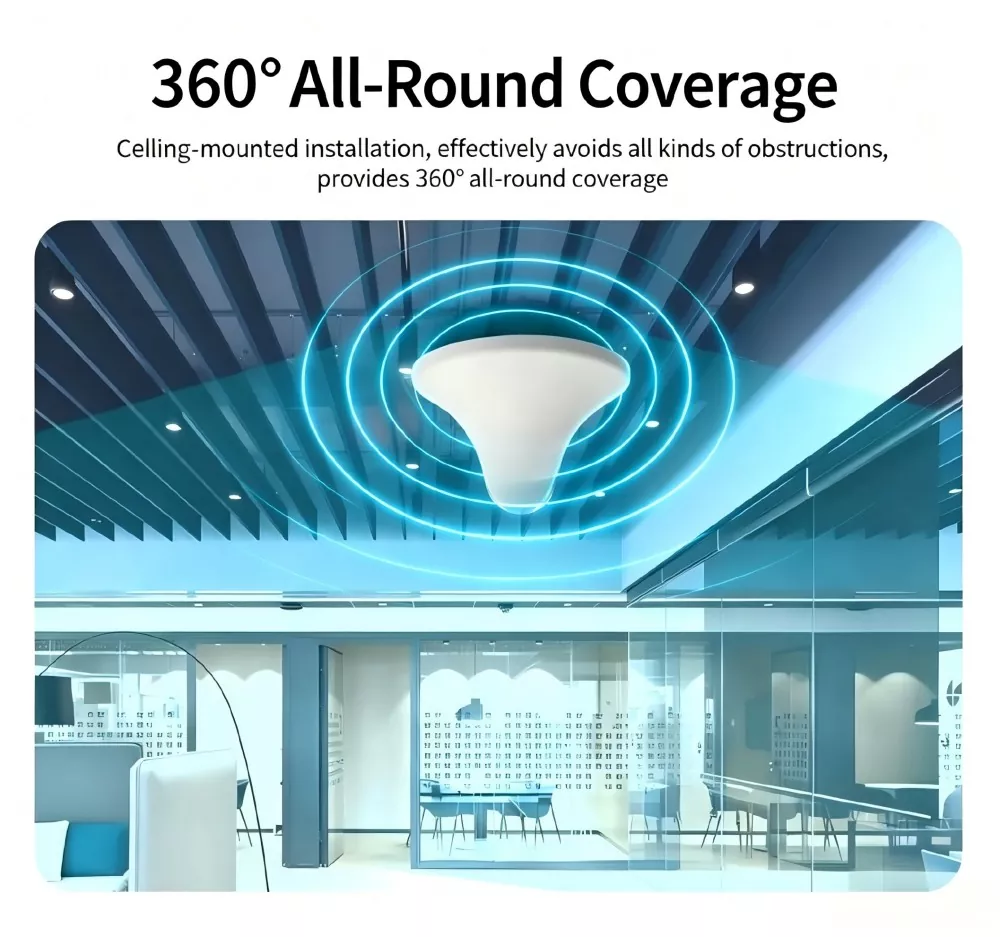

3. Meccanismo di radiazione uniforme a 360°: disposizione simmetrica degli oscillatori circolari, fluttuazione della radiazione orizzontale ≤ 1,2 dB, nessun problema di squilibrio di copertura del segnale forte su un lato e nessuna rete sull'altro lato, differenza di intensità del segnale misurata entro un raggio di 10 metri non superiore a 5 dBm.

4. Design della struttura isolante anti-interferenza: all'interno dell'alloggiamento viene aggiunto un ulteriore strato di cotone assorbente per isolare il rumore elettromagnetico generato da interruttori e cavi nella sala computer sopra il soffitto. Negli scenari di reti AP dense, l'interferenza di co-frequenza viene ridotta del 40% e la velocità di rete di più utenti connessi contemporaneamente non diminuisce in modo significativo.

5. Struttura del materiale con ampia stabilità della temperatura: alloggiamento in ABS ignifugo + oscillatore interamente in rame, testato per 72 ore di invecchiamento ad alta e bassa temperatura da -30 °C a +65 °C, oscillatore senza ossidazione, errore di deviazione di frequenza ≤±3 MHz, le prestazioni non diminuiscono in ambienti ad alta temperatura a lungo termine con soffitto chiuso.

Compatibile con le apparecchiature di supporto

Questa antenna da soffitto è compatibile con la maggior parte dei dispositivi di comunicazione wireless per interni presenti sul mercato. Le modifiche tecniche non richiedono accessori adattatori aggiuntivi e possono essere collegate direttamente per l'uso:

1. Dispositivi wireless commerciali: AP wireless dual-band aziendale, router WiFi ad alta potenza, controller wireless AC per hotel, router wireless montato a soffitto

2. Apparecchiature per il potenziamento del segnale: amplificatore di segnale 2.4G/5G, micro stazione base interna 4G/5G, ripetitore di segnale del telefono cellulare, gateway di amplificazione Bluetooth

3. Apparecchiature di rete IoT: gateway Bluetooth, stazione base di raccolta interna LoRa, gateway di sensori industriali 2.4G, host di controllo centrale iot del campus

4. Accessori tecnici per correnti deboli: divisore di potenza a radiofrequenza, accoppiatore, alimentatore interno, modulo di espansione di rete con scatola a corrente debole

Guida completa all'installazione e all'utilizzo

(1) Punti chiave per la pianificazione pre-installazione

1. Pianificazione della posizione: in ambienti aperti, ciascuna antenna montata a soffitto ha un raggio di copertura effettivo di 8-12 metri. Nelle camere d'albergo con molti tramezzi, viene posizionata un'antenna ogni 6-8 metri.

2. Evitare il soffitto: installare in modo da evitare tubi metallici, cavi elettrici robusti e quadri all'interno del soffitto per ridurre le interferenze elettromagnetiche;

3. Requisiti di cablaggio: utilizzare alimentatori RF standard da 50 Ω, con ciascuna lunghezza di alimentatore controllata entro 15 metri per evitare un'eccessiva perdita di segnale.

(2) Procedura dettagliata per l'installazione a soffitto

1. Foratura: realizzare un foro circolare di 30 mm di diametro nel soffitto in cartongesso/alluminio attraverso l'alimentatore a radiofrequenza;

2. Cablaggio: collegare un'estremità dell'alimentatore all'interfaccia SMA sul retro dell'antenna montata a soffitto e serrarla per evitare che si allenti;

3. Fissaggio: spingere il corpo principale dell'antenna da sotto il soffitto nel foro, con la parte posteriore a scatto sulla parte superiore del pannello del soffitto, bloccando e fissando automaticamente;

4. Docking posteriore: collegare l'altra estremità dell'alimentatore all'AP wireless, alla porta RF dell'amplificatore di segnale e accendere il dispositivo;

5. Misurazione e accettazione effettive: utilizzare un tester di segnale per testare la potenza del segnale dell'area di copertura. L'intervallo compreso tra -40 e -70 DBM è considerato copertura qualificata.

(3) Note post-manutenzione

1. Controllare ogni sei mesi se ci sono clip dell'antenna allentati e giunti di alimentazione ossidati;

2. In scantinati e ambienti umidi della cucina, rimuovere e pulire ogni anno l'involucro per la rimozione della polvere per evitare che l'accumulo di polvere comprometta l'efficienza della radiazione;

3. Non impilare lamiere o fili sopra l'antenna, poiché ciò ridurrà significativamente la portata della copertura wireless.

FAQ Domande frequenti

Q1: Con quali dispositivi è compatibile questa antenna montata a soffitto?

R1: L'antenna di comunicazione Qianmu montata a soffitto è compatibile con la stragrande maggioranza dei dispositivi di interfaccia RF da 50Ω come AP wireless dual-band, amplificatori di segnale WiFi ad alta potenza, micro stazioni base per interni 4G, ecc. Può essere abbinata direttamente per progetti di copertura wireless commerciale in hotel ed edifici per uffici.

Q2: Hai bisogno di strumenti professionali per l'installazione dell'antenna per montaggio a soffitto? Può una sola persona svolgere il lavoro?

A2: Non sono richiesti strumenti complessi. Per realizzare i fori è necessario solo un piccolo trapano elettrico e la struttura a scatto è fissa. Una persona può completare l'installazione di un'antenna montata a soffitto in 5 minuti. Il prodotto viene fornito con un manuale di installazione e anche gli operai edili senza esperienza precedente possono comprendere le fasi operative.

Q3: È possibile personalizzare l'interfaccia dell'antenna, il LOGO della shell e la confezione?

A3: Completamente personalizzabile. Come fabbrica di origine, possiamo sostituire tutti i tipi di interfacce RF di SMA/N/BNC secondo necessità, supportare la stampa serigrafica del LOGO del marchio del cliente sulla shell, imballaggio neutro personalizzato per l'esportazione, imballaggio della scatola dei colori e la quantità minima dell'ordine per gli ordini personalizzati OEM/ODM può essere negoziata.

Q4: Come possiamo confermare l'effettiva distanza di copertura dell'antenna montata a soffitto? Possiamo fornire i dati misurati?

R4: Sì. Ogni lotto di antenne da soffitto viene fornito con un rapporto di test della camera anecoica a radiofrequenza, insieme a video di test di copertura in loco e dati sull'intensità del segnale per vari hotel ed edifici per uffici domestici. Tutti i parametri sono reali e verificabili e i clienti possono inviare campioni per autotest e confronti.
