In che modo un'antenna radio FM integrata può migliorare la ricezione del segnale nei dispositivi elettronici compatti?

Qianmusviluppa ilAntenna radio FM incorporataper prodotti compatti abilitati FM che richiedono una ricezione affidabile senza aggiungere un'antenna esterna esposta. Progettato per la banda di trasmissione FM 88-108 MHz, questo componente RF compatto combina un nucleo in ferrite, una bobina in rame avvolta con precisione e opzioni di connessione flessibili per sistemi audio automobilistici, altoparlanti Bluetooth, radio portatili, apparecchiature per la casa intelligente e altri dispositivi elettronici.

Un'antenna FM integrata è più di un sostituto salvaspazio di un'antenna telescopica. La struttura a induzione magnetica con nucleo in ferrite, l'avvolgimento della bobina di precisione, il fattore di forma compatto e il design della connessione personalizzabile consentono ai produttori di integrare la ricezione FM in prodotti in cui lo spazio di installazione e l'aspetto sono importanti. Questa guida spiega come funziona un'antenna radio FM integrata, le sue caratteristiche tecniche, le applicazioni adatte, le considerazioni sull'installazione e i fattori chiave che gli acquirenti dovrebbero valutare quando acquistano un'antenna per progetti OEM o ODM.

Sommario

• Cos'è un'antenna radio FM integrata?
• Come funziona un'antenna radio FM integrata?
• Quali sono le caratteristiche principali?
• Dove può essere utilizzato?
• Quali sono le specifiche tecniche?
• Come dovrebbe essere installata l'antenna?
• In che modo gli acquirenti dovrebbero selezionare l'antenna giusta?
• Come si confronta con le altre antenne FM?
• Domande frequenti
• Perché prendere in considerazione un'antenna FM personalizzata?

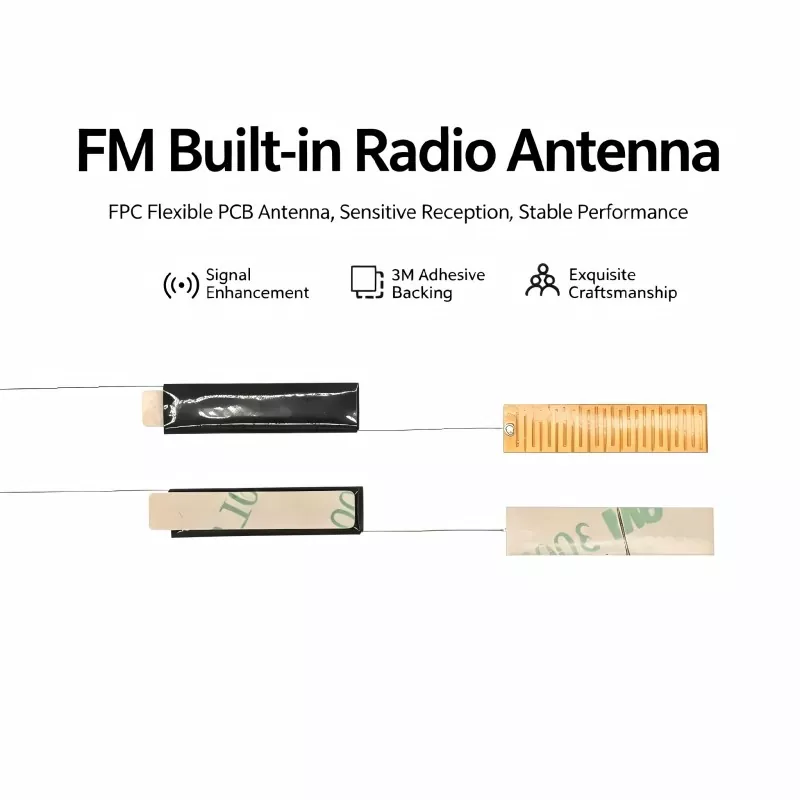

Cos'è un'antenna radio FM integrata?

Un'antenna radio FM integrata è un componente di ricezione RF passivo interno progettato per ricevere segnali di trasmissione FM rimanendo all'interno del dispositivo elettronico. A differenza di un'antenna telescopica convenzionale che si estende all'esterno dell'involucro, un'antenna interna può essere nascosta all'interno della struttura del prodotto, aiutando i produttori a mantenere un aspetto pulito e sfruttando in modo efficiente lo spazio interno limitato.

Un tipico design con nucleo in ferrite è costituito da un nucleo in ferrite ad alta permeabilità, filo di rame smaltato avvolto con precisione, protezione isolante e terminali di collegamento o cavi. Il materiale in ferrite concentra il campo magnetico attorno alla bobina, mentre la struttura dell'avvolgimento è progettata per supportare la ricezione nella gamma di frequenze FM prevista.

Per i produttori che sviluppano elettronica di consumo compatta, questa struttura può semplificare l'integrazione del prodotto. L'antenna può essere posizionata in base al layout del PCB e al design dell'involucro anziché richiedere un'apertura per antenna esterna dedicata.

Per informazioni più specifiche sul prodotto, gli acquirenti possono consultare la pagina del prodotto Antenna radio FM incorporata.

Come funziona un'antenna radio FM integrata?

Il principio di funzionamento si basa principalmente sull'induzione e sulla risonanza elettromagnetica. Quando un segnale di trasmissione FM raggiunge l'antenna, il nucleo di ferrite aiuta a concentrare il campo magnetico ad alta frequenza attorno alla bobina. Il conduttore avvolto di precisione converte quindi l'energia elettromagnetica in un segnale elettrico RF che può essere elaborato dal circuito ricevente.

1. Concentrazione del campo magnetico

Il nucleo in ferrite ad alta permeabilità concentra i campi magnetici ad alta frequenza attorno all'avvolgimento. Questa struttura è particolarmente utile quando i produttori necessitano di un'antenna che possa essere inserita in uno spazio interno compatto pur mantenendo una ricezione FM affidabile.

2. Conversione elettromagnetica

La bobina di rame che circonda il nucleo di ferrite risponde ai cambiamenti del campo magnetico e genera un segnale elettrico. Questo segnale viene poi trasferito attraverso il collegamento dell'antenna al circuito del ricevitore FM.

3. Risonanza di frequenza

I parametri di avvolgimento della bobina, compreso il numero di spire e la disposizione degli avvolgimenti, influenzano le caratteristiche di frequenza dell'antenna. Una corretta sintonizzazione aiuta l'antenna a funzionare all'interno della banda FM prevista e supporta una ricezione stabile.

4. Trasmissione del segnale

Dopo la conversione, il segnale RF ricevuto viaggia attraverso il cavo dell'antenna o i pin di connessione fino al circuito del ricevitore FM, dove viene amplificato, decodificato e convertito in uscita audio.

Quali sono le caratteristiche principali?

Quando scelgono un'antenna FM interna per un prodotto commerciale, gli ingegneri generalmente considerano le prestazioni di ricezione, le dimensioni fisiche, la resistenza alle interferenze, la temperatura operativa e la flessibilità di integrazione. Le seguenti caratteristiche rendono il design integrato con nucleo in ferrite adatto a molti dispositivi compatti.

• Intervallo operativo 88–108 MHz:Progettato attorno alla gamma di frequenze di trasmissione FM comunemente utilizzata.
• Struttura interna compatta:Consente ai produttori di integrare la ricezione FM senza un'antenna esterna sporgente.
• Avvolgimento bobina di precisione:Supporta caratteristiche elettriche e prestazioni di frequenza costanti.
• Costruzione con nucleo in ferrite:Concentra i campi magnetici e supporta un'efficiente ricezione del segnale.
• Progettazione attenta alle interferenze:L'isolamento e le considerazioni strutturali possono aiutare a ridurre le interferenze elettromagnetiche indesiderate.
• Personalizzazione flessibile:Le dimensioni del nucleo, i parametri di avvolgimento, la lunghezza del cavo, i pin e i connettori possono essere adattati ai requisiti del prodotto.
• Ampia temperatura operativa:Il design Qianmu di riferimento specifica il funzionamento da -20°C a +85°C.

Dove può essere utilizzato?

La struttura compatta di un'antenna FM interna la rende adatta per prodotti in cui l'esposizione dell'antenna esterna è indesiderabile o poco pratica. Le applicazioni possono variare dall'elettronica di consumo alle apparecchiature automobilistiche e industriali.

Quali sono le specifiche tecniche?

Le specifiche tecniche devono sempre corrispondere al circuito del ricevitore, all'involucro, alla posizione di installazione e al mercato di destinazione. Le seguenti specifiche rappresentano la configurazione del prodotto Qianmu di riferimento e possono servire come punto di partenza per la valutazione tecnica.

Le prestazioni effettive possono variare in base al circuito integrato del ricevitore, al layout del PCB, al materiale della custodia, all'ambiente elettromagnetico circostante, all'intensità del segnale locale e alla posizione di installazione dell'antenna. Pertanto, il test del prototipo rimane importante prima della produzione di massa.

Come dovrebbe essere installata l'antenna?

Il posizionamento corretto è essenziale per ottenere una ricezione FM coerente. Anche un'antenna ben progettata può presentare prestazioni ridotte se posizionata vicino a forti fonti di interferenza o materiali non idonei.

Passaggio 1: selezionare la posizione di installazione

Posizionare l'antenna in un'area interna relativamente aperta e, ove possibile, vicino alla superficie interna della custodia. Evitare di posizionarlo direttamente accanto a chip ad alta frequenza, componenti di alimentazione, fonti di calore o altre forti fonti di interferenza.

Passaggio 2: fissare l'antenna

Un supporto adesivo isolante può fornire un metodo di installazione semplice per progetti compatibili. Il metodo di montaggio deve mantenere l'antenna saldamente posizionata e impedire movimenti che potrebbero influire sulla ripetibilità durante il funzionamento del prodotto.

Passaggio 3: collegare l'antenna

Collegare il cavo o i pin dell'antenna all'interfaccia dell'antenna FM designata sul PCB. Le connessioni saldate dovrebbero essere sicure e prive di cortocircuiti, mentre le connessioni a spina dovrebbero avere una sufficiente ritenzione meccanica.

Passaggio 4: verificare la ricezione

Dopo l'assemblaggio, accendere il dispositivo ed eseguire una scansione della stazione FM. Valuta il conteggio delle stazioni, la chiarezza dell'audio, il rumore di fondo, la stabilità del segnale e l'uniformità della ricezione in luoghi diversi.

In che modo gli acquirenti dovrebbero selezionare l'antenna giusta?

Il prezzo da solo non dovrebbe determinare la scelta dell’antenna. Per i progetti OEM e ODM, i team di acquisto e gli ingegneri dovrebbero valutare l'antenna come parte del sistema RF completo.

1. Conferma la gamma di frequenza:Assicurarsi che l'antenna sia adatta alla banda di trasmissione FM target.
2. Verifica lo spazio disponibile:Fornire dimensioni precise dell'involucro e del PCB prima di selezionare la struttura dell'antenna.
3. Esamina il metodo di connessione:Specificare la lunghezza del cavo, il design del terminale, il tipo di connettore o i requisiti di connessione PCB.
4. Valutare l'ambiente operativo:I prodotti automobilistici, portatili, per interni ed esterni possono richiedere diverse considerazioni meccaniche e termiche.
5. Considera l'interferenza elettromagnetica:Identifica i processori, gli alimentatori switching, i display, i motori e altre potenziali fonti di rumore nelle vicinanze.
6. Richiedi campioni:Testare l'antenna nell'involucro reale e con il circuito del ricevitore FM previsto prima di approvare la produzione di massa.
7. Discuti la personalizzazione:Per i progetti di volume, le dimensioni del nucleo personalizzate e i parametri di avvolgimento possono fornire una migliore integrazione rispetto a un'antenna generica.

Come si confronta con le altre antenne FM?

Diverse strutture di antenne soddisfano diversi requisiti di prodotto. Un'antenna PCB può essere conveniente quando il PCB fornisce spazio sufficiente, mentre un'antenna telescopica può essere utile quando è accettabile un'antenna esposta. Un design integrato con nucleo in ferrite è particolarmente rilevante quando i produttori danno priorità all'installazione nascosta e all'integrazione meccanica compatta.

Domande frequenti

1. Quale frequenza supporta l'antenna radio FM integrata?

L'antenna Qianmu di riferimento è progettata per la banda di trasmissione FM 88–108 MHz. I requisiti di frequenza specifici possono essere discussi durante la personalizzazione per diverse applicazioni e mercati.

2. È possibile personalizzare le dimensioni dell'antenna e la lunghezza del cavo?

SÌ. La personalizzazione può includere dimensioni del nucleo in ferrite, parametri di avvolgimento della bobina, lunghezza del cavo, materiali dei pin e tipi di connettori. Queste opzioni consentono all'antenna di adattarsi meglio all'involucro disponibile e al layout PCB.

3. Un'antenna integrata è adatta ai sistemi audio automobilistici?

SÌ. I design dell'antenna FM incorporata possono essere integrati in sistemi audio per auto, radio Bluetooth, unità principali multimediali e apparecchiature simili. I progetti automobilistici dovrebbero essere valutati attraverso l'installazione effettiva e i test RF perché le strutture e l'elettronica del veicolo possono influenzare la ricezione.

4. Le prestazioni dell'antenna dipendono dal layout del PCB?

SÌ. Le prestazioni di ricezione sono influenzate non solo dall'antenna ma anche dal circuito integrato del ricevitore, dal layout della scheda PCB, dalla messa a terra, dai componenti circostanti, dalla struttura dell'involucro e dall'ambiente elettromagnetico. Si consiglia di testare il prototipo prima della produzione di massa.

5. È possibile fornire campioni prima della produzione in serie?

La valutazione del campione è una parte importante dello sviluppo di un'antenna personalizzata. Gli acquirenti possono discutere i requisiti del campione con Qianmu e testare l'antenna all'interno del dispositivo previsto prima di passare alla produzione in serie.

Perché prendere in considerazione un'antenna FM personalizzata?

Per i produttori che sviluppano prodotti elettronici abilitati FM, l'antenna dovrebbe essere selezionata come parte integrante del sistema RF piuttosto che trattata come un accessorio autonomo. Un design integrato ben abbinato può aiutare a risparmiare spazio di installazione, mantenere un aspetto pulito dell'involucro e fornire una soluzione pratica per applicazioni FM automobilistiche, portatili, domestiche intelligenti e industriali.

Qianmu fornisce soluzioni di antenna FM integrate con opzioni di personalizzazione che coprono le dimensioni del nucleo di ferrite, l'avvolgimento della bobina, la lunghezza del cavo, i terminali di connessione e l'integrazione strutturale. Per i progetti OEM e ODM, i team di ingegneri possono definire i requisiti di frequenza, lo spazio disponibile, l'interfaccia PCB, l'ambiente operativo e le prestazioni di ricezione previste prima della convalida del campione. Se stai sviluppando un nuovo prodotto abilitato FM o stai cercando un partner affidabile per la produzione di antenne in Cina,contattaciper discutere la tua applicazione, richiedere una soluzione personalizzata e avviare la valutazione del campione con Qianmu.
