Antenna NFC

Cos'è un'antenna morbida integrata NFC? Cos'è un'antenna attiva?

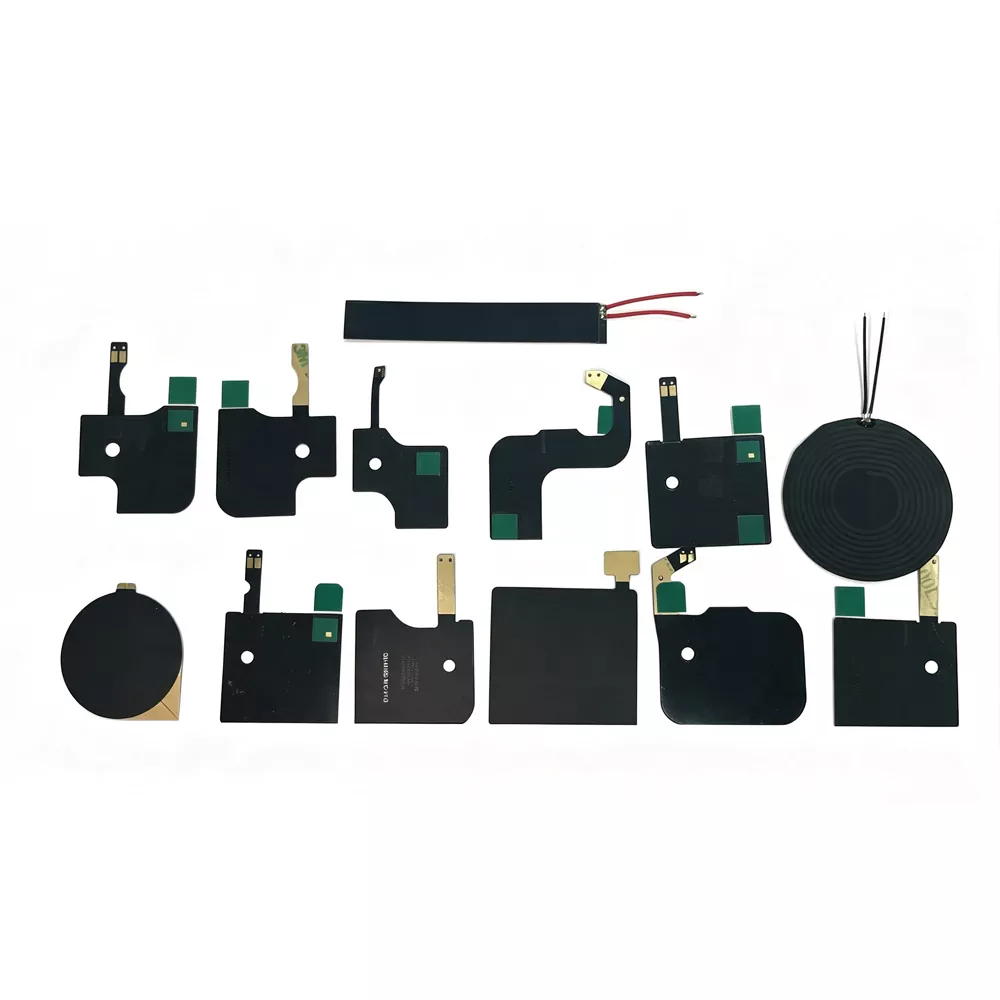

1.1 Antenna morbida incorporata NFC (antenna flessibile FPC)

L'antenna flessibile integrata NFC (Antenna a circuito stampato flessibile NFC) è un tipo di antenna NFC prodotta su un substrato di un circuito stampato flessibile (FPC) e progettata per funzionare sulla banda di frequenza di 13,56 MHz. Utilizza rame elettrolitico come materiale conduttivo della bobina e adotta un processo di incisione di precisione per formare modelli di bobina personalizzati con curve e strutture geometriche specifiche. Combinata con una pellicola magnetica in ferrite come strato isolante, questa antenna flessibile può essere facilmente integrata nei dispositivi elettronici tramite soluzioni di montaggio adesive o staccabili 3M.

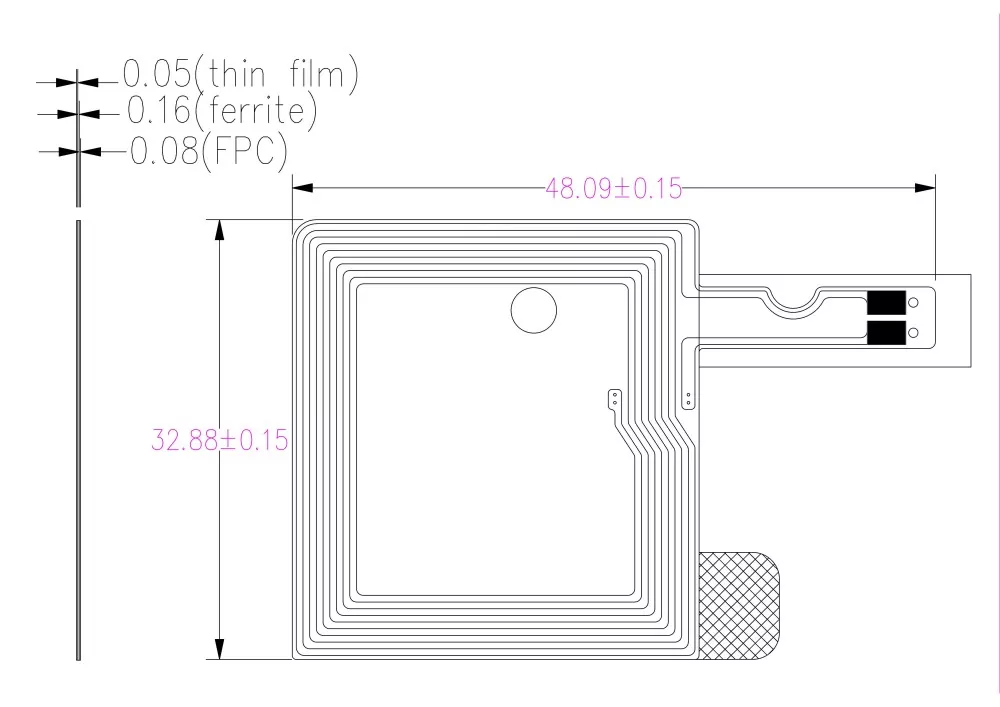

Componenti principali:

- Substrato FPC:Un materiale per circuiti stampati flessibile che offre caratteristiche di leggerezza e flessibilità, con uno spessore compreso tra 0,14 e 0,27 mm.

- Bobina di rame:Realizzata tramite incisione elettrolitica del rame, la struttura della bobina determina l'induttanza dell'antenna e le prestazioni della frequenza di risonanza.

- Strato di ferrite:Un materiale magnetico ad alta permeabilità che riduce le interferenze metalliche, migliora l'isolamento del campo magnetico e migliora la direzionalità della trasmissione del segnale.

- Strato adesivo:Utilizza materiali adesivi originali 3M, offrendo una forza di adesione affidabile e un'eccellente resistenza alle alte temperature.

- Metodi di connessione:Supporta varie opzioni di connessione, inclusi terminali IPEX, teste di saldatura, contatti a molla e altre interfacce personalizzate.

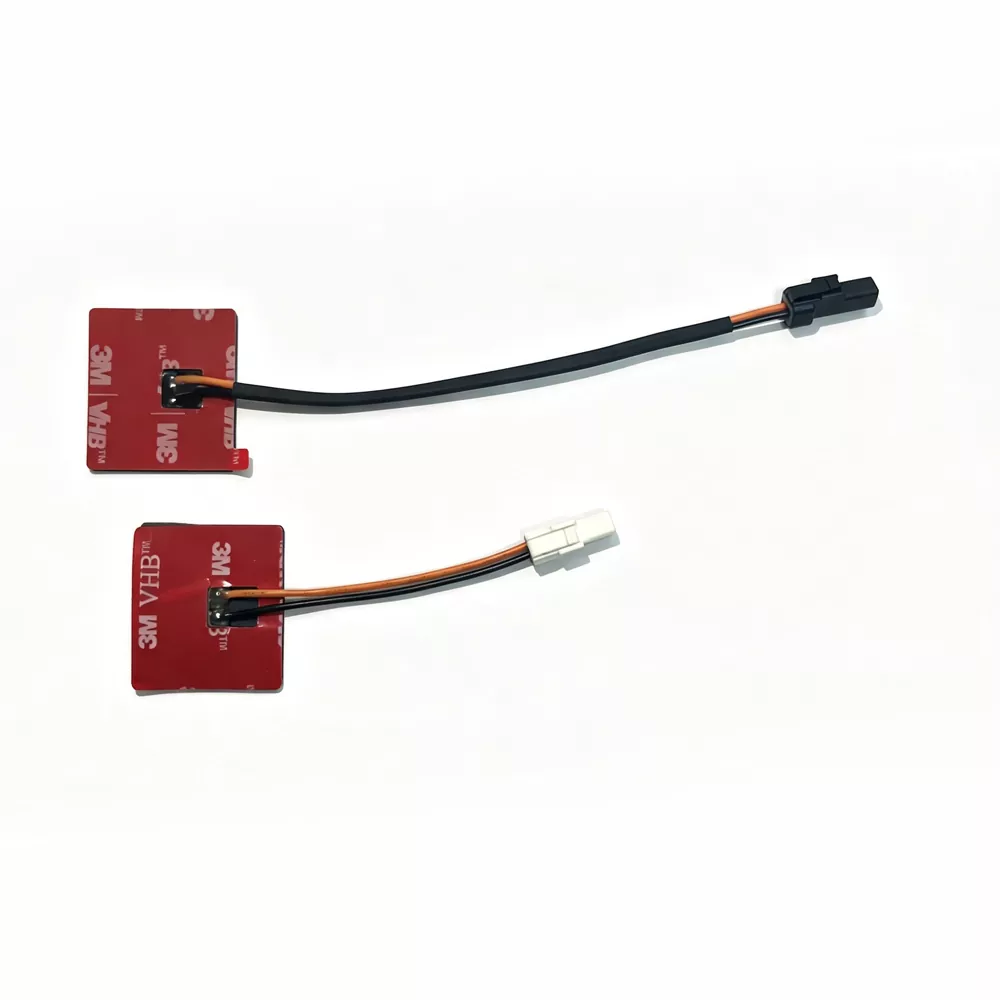

1.2 Antenna attiva NFC

Un'antenna NFC attiva si riferisce a un sistema di antenna che, basato su un'antenna NFC convenzionale, integra un frontend attivo senza contatto o un circuito di amplificazione/pilotaggio del segnale.

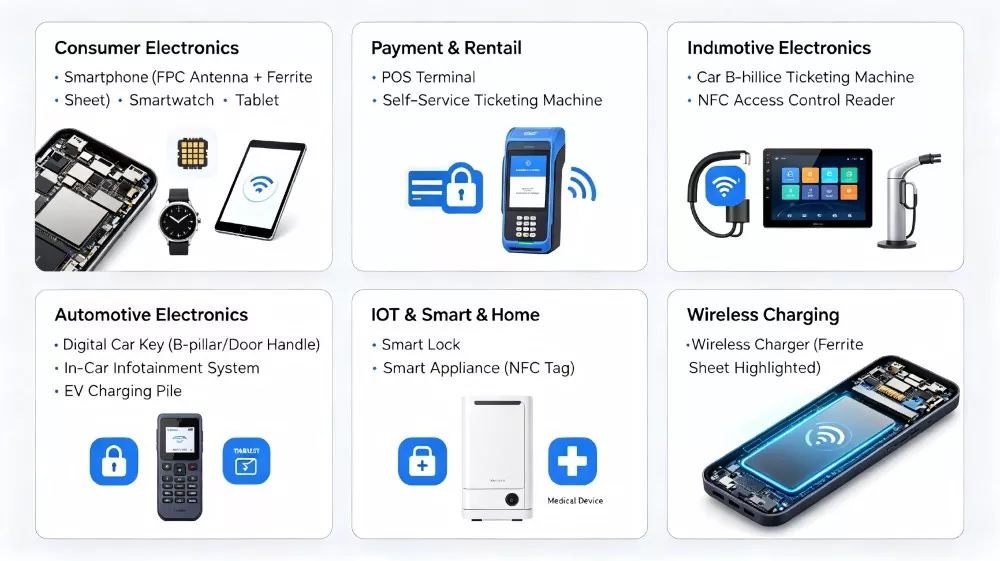

Dispositivi applicabili

Perché scegliere l'antenna NFC di Qianmu Communication?

1. Design ultrasottile e flessibile: spessore minimo di 0,14–0,27 mm, perfettamente adatto per dispositivi ultrasottili e requisiti di installazione flessibili.

2. Strato isolante in ferrite: ferrite standard inclusa, che protegge efficacemente dalle interferenze provenienti da ambienti metallici.

3. Metodi di installazione multipli: supporta varie opzioni tra cui il supporto adesivo 3M (adesivo rimovibile), terminali IPEX e saldatura.

4. Funzionamento ad ampia temperatura - Intervallo di temperatura operativa: da -40 ℃ a +85 ℃

5. Pienamente conforme agli standard: soddisfa gli standard ambientali RoHS

6. Servizi personalizzati: supporto completamente personalizzabile per dimensioni, forme, spire della bobina, valori di induttanza e altro ancora.

7. Consegna veloce: produzione rapida di campioni e consegna efficiente della produzione di massa.

8. Supporto professionale per la simulazione: fornitura di simulazioni elettromagnetiche e consigli per l'ottimizzazione dell'intera macchina.

Comportamento RF e considerazioni a livello di sistema

Le prestazioni di un'antenna NFC dipendono non solo dalle sue specifiche elettriche di base ma anche dall'ambiente elettromagnetico complessivo creato dalla struttura del dispositivo finale. Fattori come la selezione dei materiali, la disposizione interna e i componenti circostanti possono influenzare in modo significativo l'efficienza dell'antenna e la stabilità della comunicazione.

1. Effetto di desintonizzazione del metallo

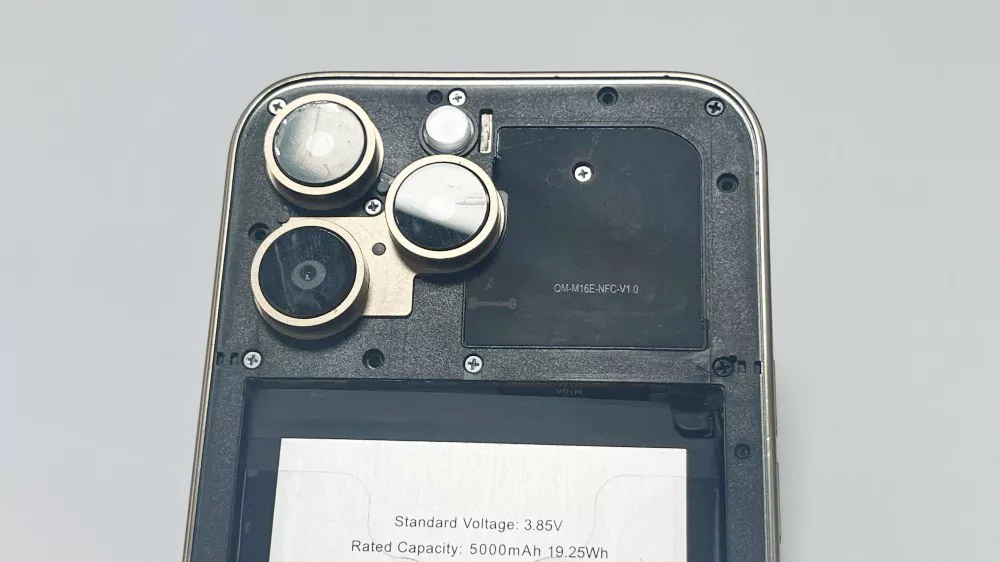

Quando un'antenna è installata vicino a componenti metallici, comprese batterie, coperture schermanti o telai meccanici, le correnti parassite indotte possono alterare le caratteristiche elettromagnetiche e spostare la frequenza di risonanza. Senza un adeguato isolamento della ferrite, questo effetto di dissintonizzazione può causare una deviazione della risonanza, prestazioni di accoppiamento inferiori e una ridotta affidabilità della comunicazione.

2. Funzione dello strato di ferrite nella stabilizzazione del campo

Lo strato magnetico in ferrite fornisce più della semplice protezione dalle interferenze. Funziona anche come strato di guida del flusso magnetico dirigendo il campo magnetico verso il lato non metallico dell'antenna. Ciò aiuta a migliorare l'efficienza dell'accoppiamento, ottimizzare la trasmissione del segnale e ridurre al minimo la perdita di energia nelle applicazioni in cui si trovano nelle vicinanze componenti metallici.

3. Sensibilità di adattamento dell'impedenza

I sistemi NFC che operano a 13,56 MHz richiedono un adattamento preciso dell'impedenza a causa della loro sensibilità ai cambiamenti nel design dell'involucro, nello spessore dell'adesivo e nella deformazione della bobina. Piccole variazioni nella struttura meccanica possono influenzare il punto di risonanza e le prestazioni del fattore Q, rendendo necessaria la messa a punto a livello di sistema dopo l'integrazione dell'antenna.

4. Accoppiamento con l'architettura del dispositivo

Le prestazioni dell'antenna sono influenzate anche dalle caratteristiche dielettriche dei materiali circostanti, inclusi alloggiamenti in plastica, coperture in vetro e strutture di impilamento di PCB. I materiali con costanti dielettriche più elevate possono introdurre ulteriore capacità parassita, con conseguente larghezza di banda più stretta e margine di comunicazione ridotto.

5. Impatto del sistema attivo e passivo

Per le configurazioni di antenna NFC attive, il circuito di pilotaggio influenza direttamente la distribuzione e l'intensità del campo elettromagnetico. Sebbene questo approccio possa estendere la distanza di comunicazione, aumenta anche la sensibilità alle variazioni di carico e richiede un controllo più preciso della messa a terra, della schermatura e della progettazione complessiva del sistema.

Specifiche tecniche

Rispetto ai concorrenti: i vantaggi differenzianti di Qianmu Communications

Guida all'installazione

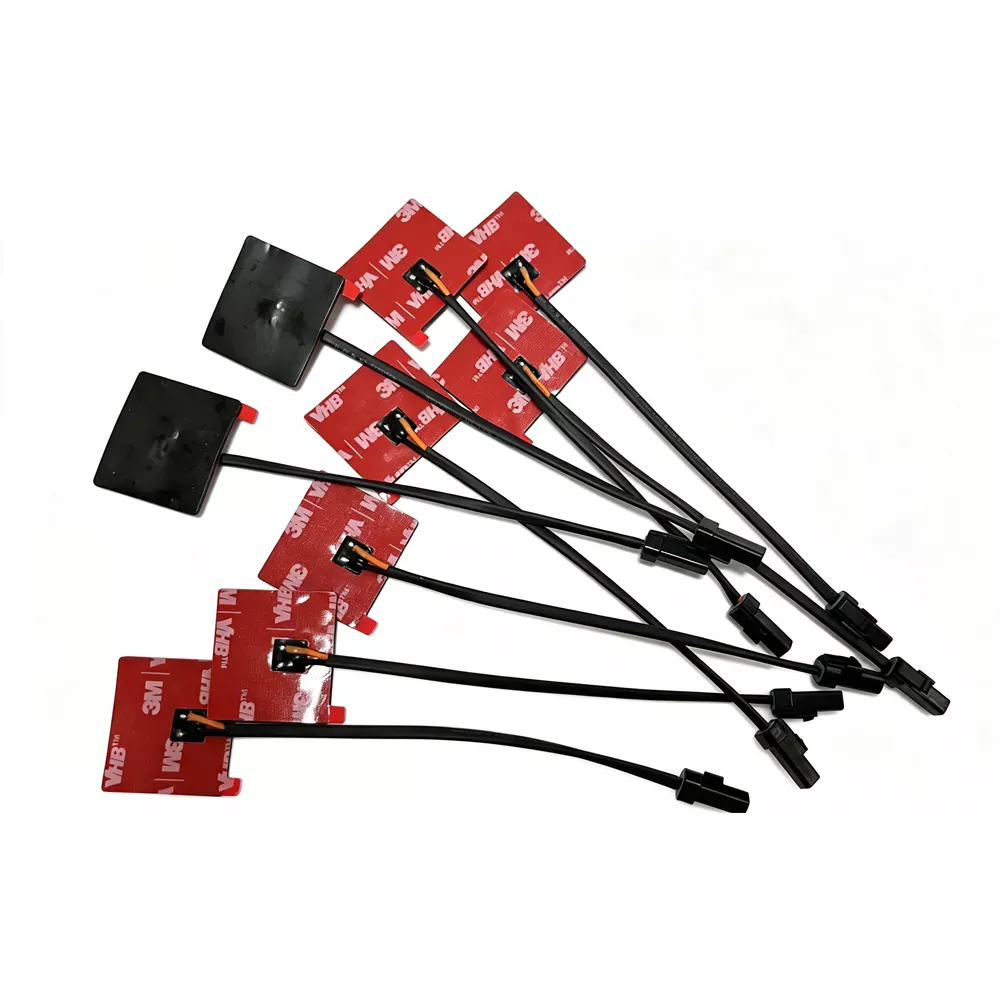

Installazione con supporto adesivo (antenna flessibile FPC)

Questo è il metodo di installazione dell'antenna NFC più comunemente utilizzato:

Passaggi di installazione:

1. Pulisci la superficie: utilizza una salvietta imbevuta di alcol per pulire l'area di installazione (la superficie interna dell'involucro del dispositivo o la superficie della batteria), assicurandoti che sia priva di olio e polvere.

2. Staccare la pellicola protettiva: rimuovere con attenzione la pellicola protettiva adesiva 3M dal retro dell'antenna.

3. Allineamento e posizionamento - Allineare l'antenna con la posizione di installazione designata, assicurandosi che l'area della bobina non sia ostruita.

4. Premere con decisione e in modo uniforme, dal centro verso i bordi per eliminare le bolle d'aria.

5. Indurimento e attesa: lasciare riposare per 24 ore per ottenere una forza di adesione ottimale.

Note di installazione:

Recensioni dei clienti

"L'antenna morbida integrata NFC di Qianmu Communications ha dimostrato prestazioni stabili nel nostro nuovo modello di smartphone, raggiungendo un raggio di lettura di 85 mm. Lo strato di ferrite protegge efficacemente dalle interferenze della batteria e la coerenza della qualità nella produzione di massa è eccellente." - Produttore del marchio, Shenzhen Junge Technology Co., Ltd.

"Le antenne NFC attive utilizzate nei terminali POS richiedono elevata affidabilità e forti campi RF. I prodotti Qianmu Communication hanno superato i nostri rigorosi test EMVCo e ne abbiamo già acquistato oltre 300.000 unità." – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd.Produttore di terminali di pagamento

Domande frequenti

Q1: Qual è la frequenza operativa dell'antenna morbida integrata nell'NFC?

R: NFC funziona nella banda di frequenza standardizzata a livello internazionale di 13,56 MHz ±7 kHz, comunemente utilizzata nei sistemi di comunicazione a campo vicino per il trasferimento di dati wireless a corto raggio.

Q2: Qual è la distanza di lettura tipica?

R: Il raggio di comunicazione è generalmente limitato a pochi centimetri, in genere circa 5–8 cm, a seconda del design dell'antenna, della struttura del dispositivo e delle condizioni di installazione.

Q3: Quando è necessaria un'antenna NFC con nucleo in ferrite?

R: Quando l'antenna deve essere installata sulla superficie di una batteria, vicino a un involucro metallico o in un ambiente con componenti metallici, è essenziale utilizzare un'antenna dotata di uno strato di ferrite. Lo strato di ferrite può isolare efficacemente le interferenze delle correnti parassite inverse causate dal metallo.

Q4: Qual è la differenza tra un'antenna morbida incorporata NFC e un'antenna attiva?

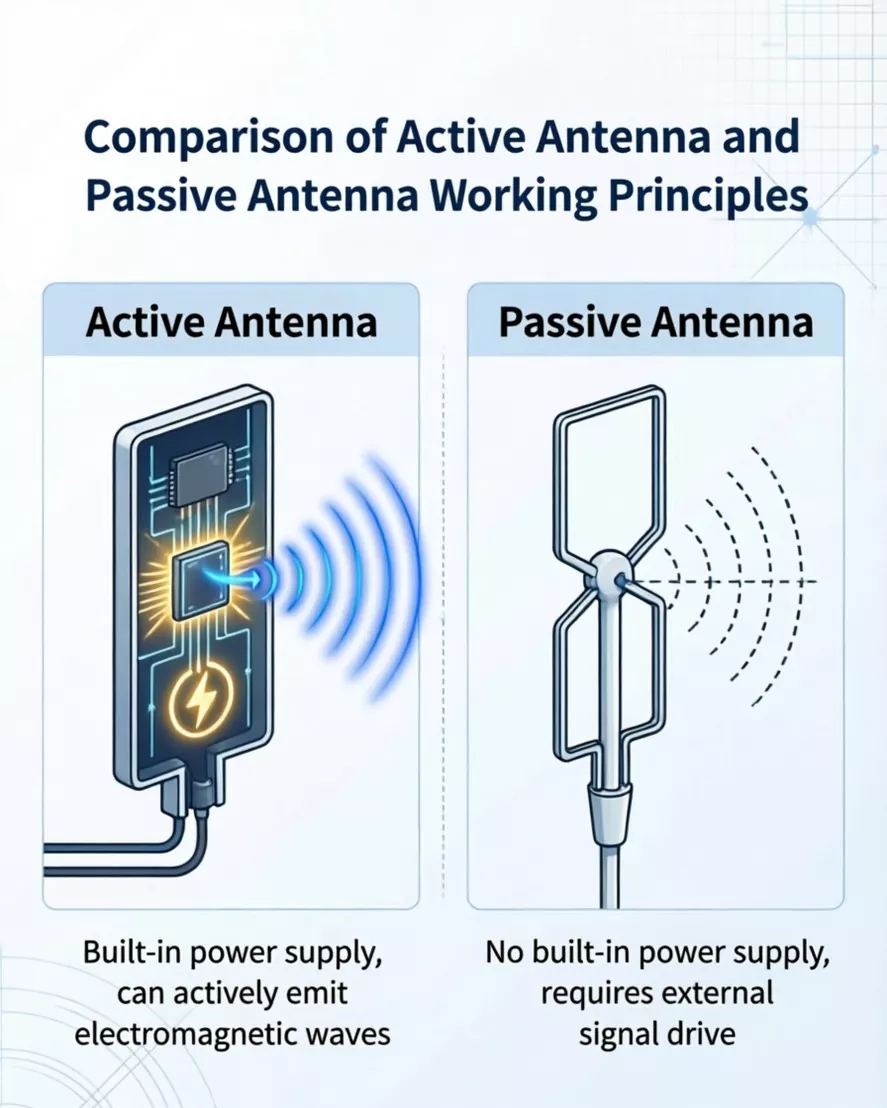

R: L'antenna passiva integrata è un componente passivo che per funzionare si basa sull'induzione del campo magnetico proveniente dal lettore/scrittore, rendendolo adatto per applicazioni NFC standard. L'antenna attiva integra l'amplificazione del segnale e i circuiti di pilotaggio, consentendole di generare attivamente un campo RF più forte, rendendolo ideale per scenari come i terminali di pagamento che richiedono un segnale più robusto.

Q5: può essere personalizzato in dimensioni e forma?

R: Sì, Qianmu Communications supporta progetti personalizzati di tutte le dimensioni, comprese forme rettangolari, circolari e irregolari.

Q6: Quale intervallo di induttanza viene comunemente utilizzato?

R: I progetti tipici rientrano in un intervallo di induttanza di circa 1–2 μH, a seconda dei requisiti di sintonizzazione e adattamento dell'impedenza.

Q7: Quali sono i metodi di installazione comuni?

R: Esistono tre metodi di installazione principali: ① supporto adesivo 3M (antenna flessibile FPC - più comunemente usata); ② Connettore IPEX (tipo plug-in); ③ Installazione di saldatura.

Q8: Qianmu Communication è un commerciante o una fabbrica?

R: Qianmu Communications è un produttore che integra ricerca e sviluppo, produzione e vendite. Possediamo la nostra fabbrica e disponiamo di una linea di produzione completa e di un solido sistema di controllo qualità, lungi dall'essere una semplice società commerciale.
