Antenna Lora

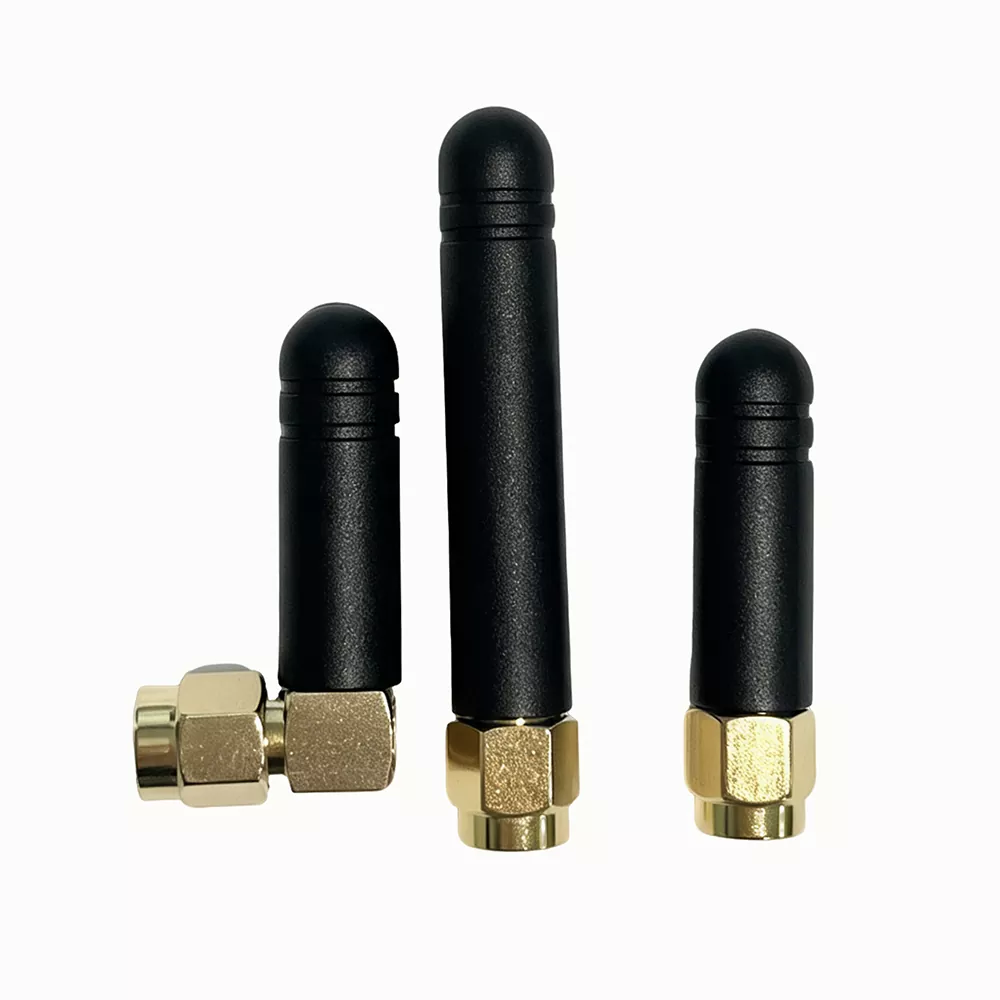

LoRa Antenna è un'antenna ad asta esterna RF IoT industriale da 433 MHz e 868–920 MHz progettata per comunicazioni a spettro esteso a lungo raggio.

Sviluppata da Qianmu Communication, questa antenna adotta una struttura ad asta esterna divisa che può essere installata in modo flessibile su alloggiamenti, pali e scatole del dispositivo, riducendo la perdita di schermatura del segnale causata da gusci metallici, pareti e schede madri.

Utilizza un oscillatore in rame puro stampato in un unico pezzo e un alloggiamento in PVC resistente agli agenti atmosferici, che copre accuratamente la banda bassa 433 MHz e la banda ISM globale 868–920 MHz.

Con prestazioni batch stabili, l'antenna LoRa è adatta per progetti di rete IoT a bassa potenza a lunga distanza.

Principio di funzionamento

L'antenna LoRa Qianmu Communication 433/868–920 MHz utilizza un design dell'oscillatore risonante segmentato combinato con radiazione RF omnidirezionale per ottenere la trasmissione e la ricezione del segnale a lunga distanza.

La struttura interna comprende un connettore RF, un oscillatore di adattamento dell'impedenza, uno strato di schermatura isolante e un alloggiamento protettivo impermeabile. Tutti i parametri prestazionali vengono testati dal laboratorio RF dell'azienda utilizzando un analizzatore di rete vettoriale.

1. Design di risonanza segmentata a doppia banda

L'antenna integra due oscillatori abbinati in modo indipendente per la banda a bassa frequenza 433 MHz e la banda ISM 868–920 MHz. Il VSWR a banda intera misurato è ≤1,3, garantendo una risonanza stabile su entrambe le gamme di frequenza.

Un'antenna supporta due bande di comunicazione LoRa tradizionali senza richiedere un inventario separato.

2. Progettazione della radiazione omnidirezionale a 360°

La struttura simmetrica dell'oscillatore a forma di asta fornisce una radiazione orizzontale uniforme con fluttuazione di ≤1 dB e riduce i punti ciechi del segnale.

Con la stessa potenza di trasmissione, la distanza di trasmissione misurata in un'area aperta è 2,8 volte più lunga di quella di un'antenna integrata nel dispositivo, supportando la rete di dispositivi multidirezionali senza squilibrio del segnale.

3. Schermatura metallica e struttura anti-interferenza

Anelli di schermatura in rame sono integrati nella base dell'antenna per ridurre le interferenze elettromagnetiche provenienti dalle schede madri del gateway, dai motori industriali e dai cavi di alimentazione.

In ambienti con forti interferenze come fabbriche e sottostazioni, la perdita di pacchetti di dati misurata è ridotta del 65%, garantendo una trasmissione stabile dei dati IoT.

4. Struttura resistente agli agenti atmosferici all'aperto

L'antenna adotta un alloggiamento impermeabile in PVC ispessito con guarnizioni in gomma sigillate. Ha superato test di invecchiamento ciclico di 72 ore e test di resistenza all'acqua piovana da -40°C a +70°C.

L'oscillatore rimane protetto dall'ossidazione, con deviazione di frequenza entro ≤±2 MHz, mantenendo prestazioni stabili all'aperto.

5. Corrispondenza di impedenza standard da 50 Ω

L'antenna utilizza una regolazione precisa dell'impedenza di fabbrica e supporta interfacce RF standard per i dispositivi LoRa.

Riduce la riflessione del segnale causata dal disadattamento dell'impedenza, riduce la potenza di trasmissione del dispositivo del 12% e prolunga la durata della batteria del terminale.

Compatibile con i dispositivi di supporto

Questa antenna LoRa ha una forte compatibilità RF e può essere collegata direttamente alla stragrande maggioranza dei terminali di comunicazione IoT a bassa potenza senza accessori adattatori

1. Host di comunicazione LoRa: gateway LoRa 433 MHz, concentratore LoRa industriale 868/915 MHz, stazione base di acquisizione LoRa esterna, radio di trasmissione dati wireless

2. Terminali di rilevamento intelligente: sensore di temperatura e umidità del suolo, sonda di monitoraggio della qualità dell'acqua, allarme fumo gas/incendio, collettore di pressione del livello del liquido

3. Dispositivi IoT (Industrial Internet of Things): terminale di acquisizione dati di officina, kanban wireless della linea di produzione, host di tag di localizzazione delle merci in magazzino

4. Accessori per città intelligenti: controller per lampada singola per lampione, rilevatore magnetico di parcheggio, monitor di stato del chiusino, host di allarme di sicurezza esterna

5. Componenti accessori RF: alimentatori RF, divisori di potenza del segnale, moduli di amplificazione relè RF

Specifiche tecniche standardizzate

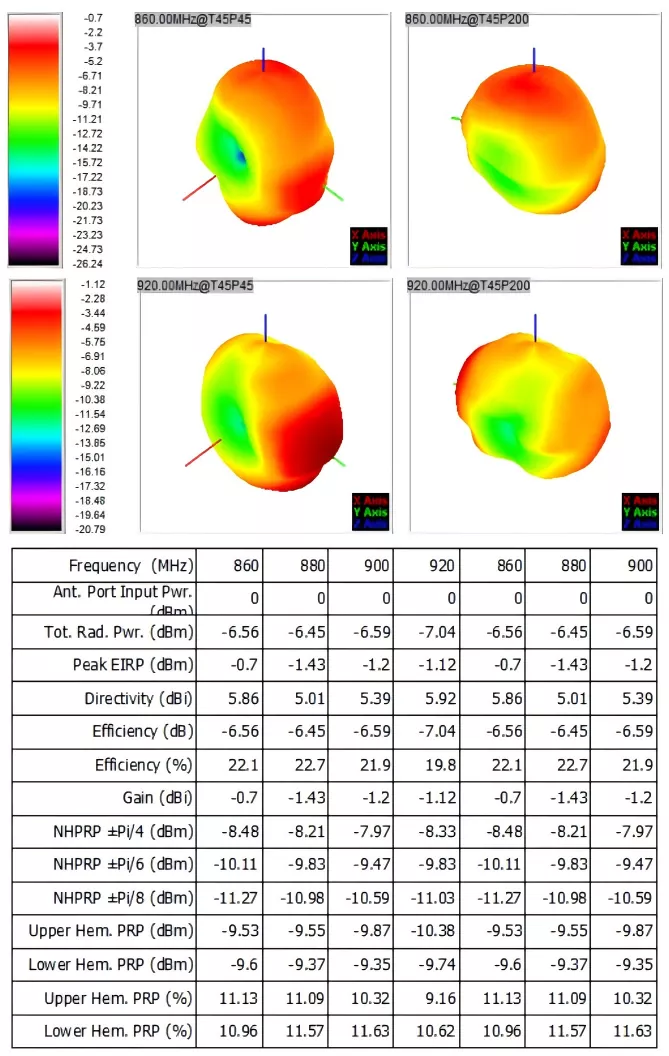

Tutti i parametri sono il risultato di test interni in camera anecoica RF. Ogni lotto di antenne LoRa viene fornito con un foglio di prova della fabbrica di carta, che può essere utilizzato per l'accettazione del progetto, la dichiarazione doganale di esportazione, la verifica della qualificazione della Parte A:

Guida all'acquisto

Molti acquirenti IoT e ingegneri di ricerca e sviluppo selezionano i modelli principalmente in base al prezzo, il che può comportare una distanza di trasmissione insufficiente, danni esterni, rielaborazione del progetto e aumento dei costi successivi.

Quando si acquista l'antenna Qianmu Communication LoRa, il modello può essere selezionato in base a quattro fattori chiave:

1. Selezionare in base ai requisiti della banda di frequenza

Per le esportazioni europee e i progetti municipali nazionali, è preferibile la banda 868 MHz. La banda 433 MHz è adatta per applicazioni domestiche in terreni agricoli e dispositivi sensori industriali a 433 MHz.

Per progetti di rete ibrida multibanda, scegli antenne esterne LoRa dual-band da 433/868–920 MHz per supportare diversi dispositivi con un'unica antenna.

2. Selezionare In base all'ambiente operativo

Per ambienti interni asciutti e uffici, è possibile selezionare modelli standard in base alle condizioni di applicazione.

Per terreni agricoli all'aperto, lampioni stradali comunali e ambienti costieri ad alta umidità o sale, scegli i modelli IP65 impermeabili e resistenti agli agenti atmosferici per impedire l'ingresso di acqua e guasti.

Per le regioni con temperature sotto lo zero nelle aree settentrionali, confermare che il prodotto supporta il funzionamento a bassa temperatura di ≥-40°C.

3. Selezionare in base ai requisiti della distanza di trasmissione

Per le apparecchiature interne a breve distanza, è possibile selezionare antenne a basso guadagno.

Per le applicazioni di monitoraggio esterno in terreni agricoli e parchi che coprono diversi chilometri, dovrebbero essere utilizzate antenne dual-band ad alto guadagno per ridurre gli investimenti nel gateway.

4. Selezionare in base ai requisiti del progetto

Per test di laboratorio e progetti a breve termine è possibile acquistare piccole quantità di modelli standard.

Per progetti a lungo termine su larga scala come le città intelligenti e l'agricoltura intelligente, è possibile selezionare la personalizzazione di massa con loghi serigrafati e interfacce dedicate per mantenere l'aspetto coerente delle apparecchiature e ridurre i costi di funzionamento e manutenzione a lungo termine.

Domande frequenti

D1: Questa antenna esterna LoRa supporta contemporaneamente le bande di frequenza 433 MHz e 915 MHz?

R1: L'antenna esterna LoRa di Qianmu Communication copre l'intera gamma di 430-440 MHz, 860-930 MHz ed è perfettamente compatibile con le bande ISM tradizionali di 433 MHz, 868 MHz e 915 MHz. Una singola antenna può essere adattata ai dispositivi LoRa in diverse regioni.

Q2: È possibile personalizzare l'interfaccia dell'antenna, il LOGO dell'alloggiamento e l'imballaggio per l'esportazione?

A2: Completamente personalizzabile. Come fabbrica di origine, possiamo sostituire vari tipi di interfacce RF come SMA/BNC/N/IPEX su richiesta, supportare la stampa serigrafica del LOGO del marchio del cliente sulla shell, scatola dei colori di esportazione inglese neutra personalizzata e la quantità minima dell'ordine per gli ordini personalizzati OEM/ODM può essere negoziata in modo flessibile.

Q3: Come possiamo confermare l'effettiva distanza di trasmissione dell'antenna esterna LoRa? Possiamo fornire i dati misurati?

R3: Sì. Ogni lotto di antenne esterne LoRa viene fornito con un rapporto di test della camera anecoica a radiofrequenza.
