Antenna per bici condivisa

Shared Bike Antenna è un'antenna RF IoT dedicata appositamente progettata per essere integrata all'interno dell'alloggiamento della serratura intelligente di biciclette ed e-bike condivise. Non richiede un'esposizione esterna oltre l'involucro del dispositivo, ma deve essere posizionato direttamente attorno alla scheda elettronica della serratura o all'interno dello spazio interno riservato nell'alloggiamento della serratura. A causa dello spazio interno limitato delle serrature intelligenti e delle interferenze elettromagnetiche provenienti da alloggiamenti metallici, batterie, motori e componenti della scheda madre, le antenne interne convenzionali disponibili in commercio subiscono una significativa attenuazione del segnale quando vengono installate. Ciò comporta ritardi nella segnalazione del veicolo, deviazione del posizionamento, consumo anomalo di energia in modalità sleep e, in definitiva, costi di manutenzione operativa più elevati. L'antenna di Qianmu Communications è stata appositamente ottimizzata e messa a punto per il complesso ambiente elettromagnetico all'interno degli alloggiamenti delle serrature, garantendo una comunicazione stabile e un'uscita del segnale di posizionamento all'interno di cavità confinate e chiuse. Serve come componente di supporto fondamentale per le soluzioni di chiusura intelligente nei veicoli a due ruote condivisi.

Principio di funzionamento

1. La scheda madre della serratura intelligente emette un segnale RF attraverso la sua porta RF, che viene trasmesso tramite un cavo di alimentazione all'antenna integrata della bicicletta condivisa per le radiazioni.

2. L'unità di radiazione converte i segnali elettrici in onde elettromagnetiche, che penetrano nell'alloggiamento in plastica della serratura e si irradiano verso l'esterno, trasmettendo la posizione del veicolo, lo stato della serratura, il livello della batteria e le informazioni sui guasti a una piattaforma di gestione basata su cloud.

3. Ricevere comandi di sblocco e blocco remoti dalla stazione base, convertire le onde elettromagnetiche trasportate dall'aria in segnali elettrici e trasmetterli alla scheda madre;

4. La regolazione dell'impedenza viene eseguita per risolvere le interferenze interne del metallo e della batteria, mantenendo un'impedenza standard di 50 Ω all'interno di spazi ristretti, riducendo la perdita di eco, sopprimendo il consumo energetico anomalo ed estendendo la durata della batteria al litio del dispositivo.

Compatibile con i dispositivi supportati

· Lucchetto per bici intelligente NBIoT

· Scheda madre con chiusura centralizzata per bici elettrica condivisa 4G Cat.1

· Modulo di comunicazione IoT interno per scooter elettrici condivisi

· Scooter e dispositivi per la mobilità condivisi con terminali di comunicazione integrati

· Piccola serratura IoT da esterno, serratura per armadio con modulo integrato

Tecnologia principale del prodotto

1. Design di regolazione anti-interferenza della cavità: specificatamente calibrato in una camera anecoica per affrontare le interferenze elettromagnetiche provenienti da alloggiamenti metallici interni, batterie al litio e circuiti stampati nelle serrature intelligenti. Mantiene prestazioni di radiazione stabili anche in spazi ristretti e chiusi, prevenendo efficacemente le fluttuazioni del segnale causate dall'ambiente interno della serratura.

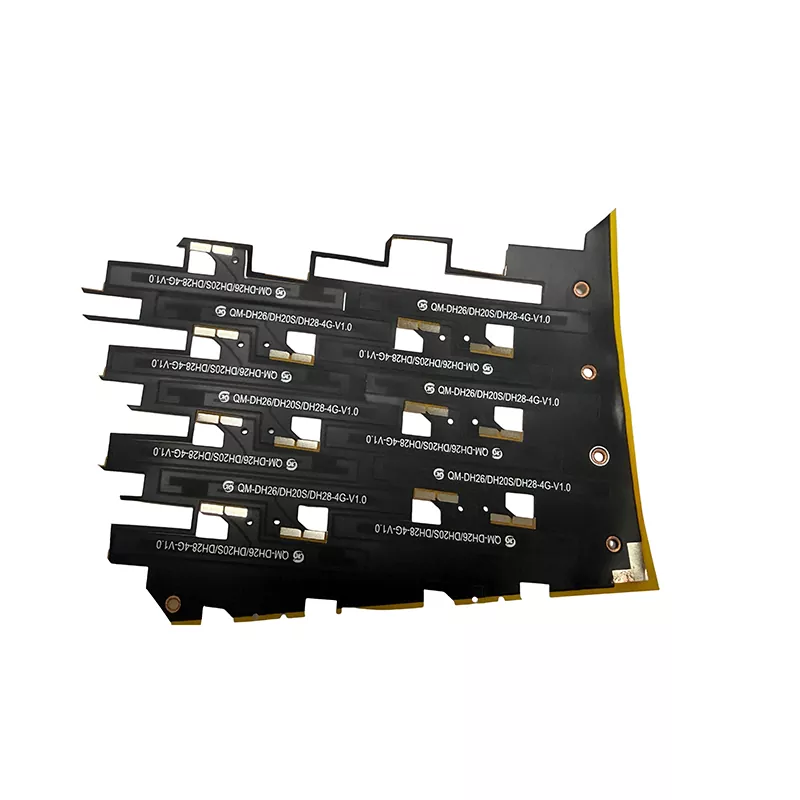

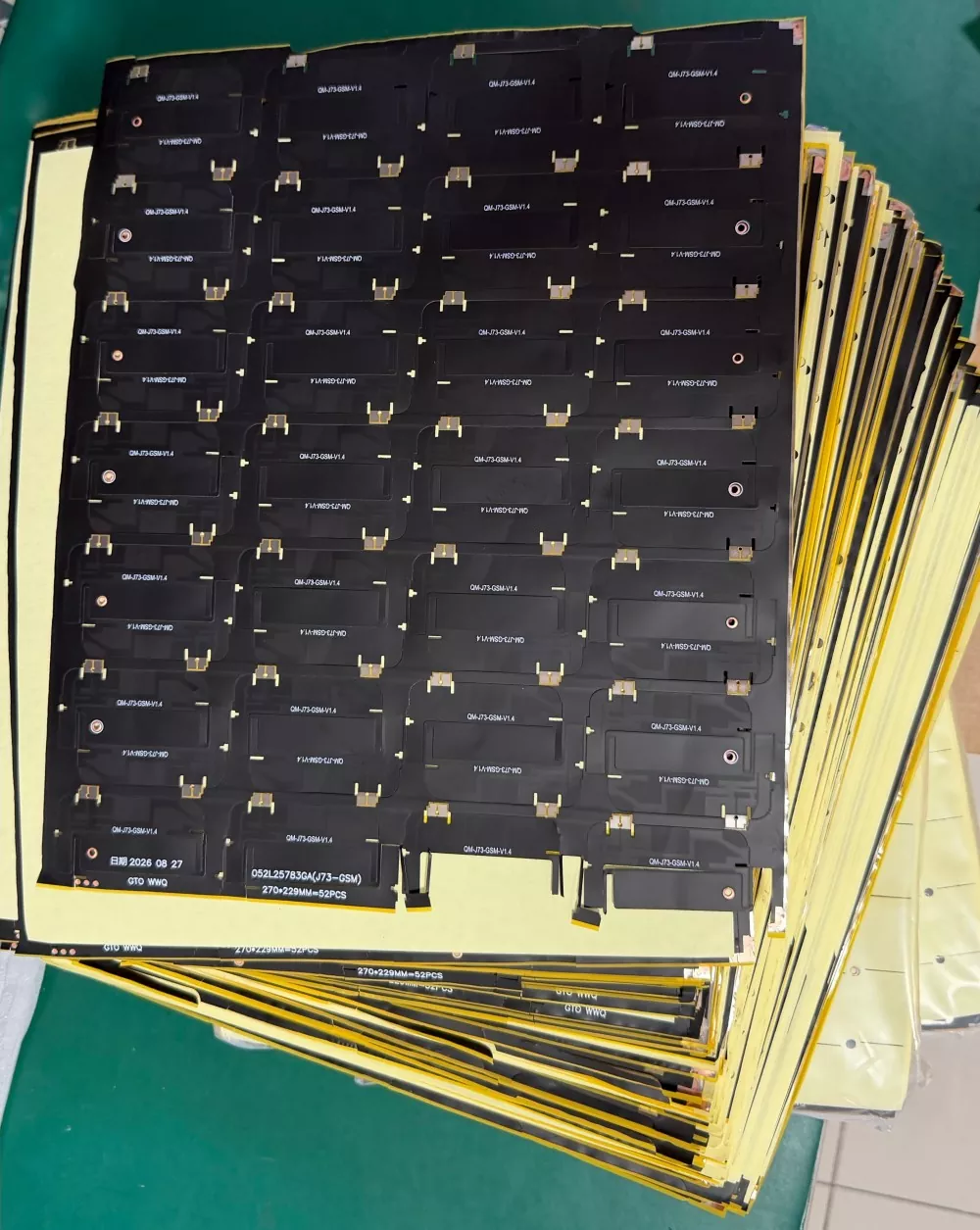

2. Design compatto e sottile, ideale per spazi ristretti all'interno delle serrature: disponibile in diverse dimensioni e configurazioni, con opzioni flessibili di antenna FPC, ceramica, molla e PCB per adattarsi alle varie dimensioni interne della serratura. Occupa uno spazio minimo nella cavità, facilitando l'integrazione nei progetti da parte degli ingegneri strutturali.

3. Funzionalità anti-vibrazione e anti-fatica: le bici condivise spesso incontrano strade sconnesse e vibrazioni prolungate, che possono facilmente portare alla rottura del filo di alimentazione o al distacco del giunto di saldatura. L'antenna per bici condivisa incorpora un rinforzo antistress nel punto di uscita del cavo e la versione flessibile FPC include piastre di rinforzo in acciaio aggiuntive. Dopo essere stato sottoposto a 500 ore di test simulati di affidabilità delle vibrazioni stradali, riduce significativamente i difetti di produzione come i cavi rotti.

4. Ottimizzazione RF a bassa potenza: l'ottimizzazione della perdita del collegamento RF riduce il consumo energetico di trasmissione del dispositivo in ambienti interni complessi, riduce il consumo energetico complessivo del sistema, estende i cicli di sostituzione della batteria per i singoli veicoli e riduce la frequenza della manutenzione in loco.

5. Capacità di personalizzazione e sviluppo flessibili: può essere ottimizzato in modo specifico in base alle dimensioni dell'alloggiamento del cliente e alla disposizione dei componenti interni; supporta comunicazioni singole o antenne a doppia funzione integrate che combinano comunicazione e posizionamento GNSS; la lunghezza del cavo, il tipo di connettore e la banda di frequenza operativa sono tutti regolabili.

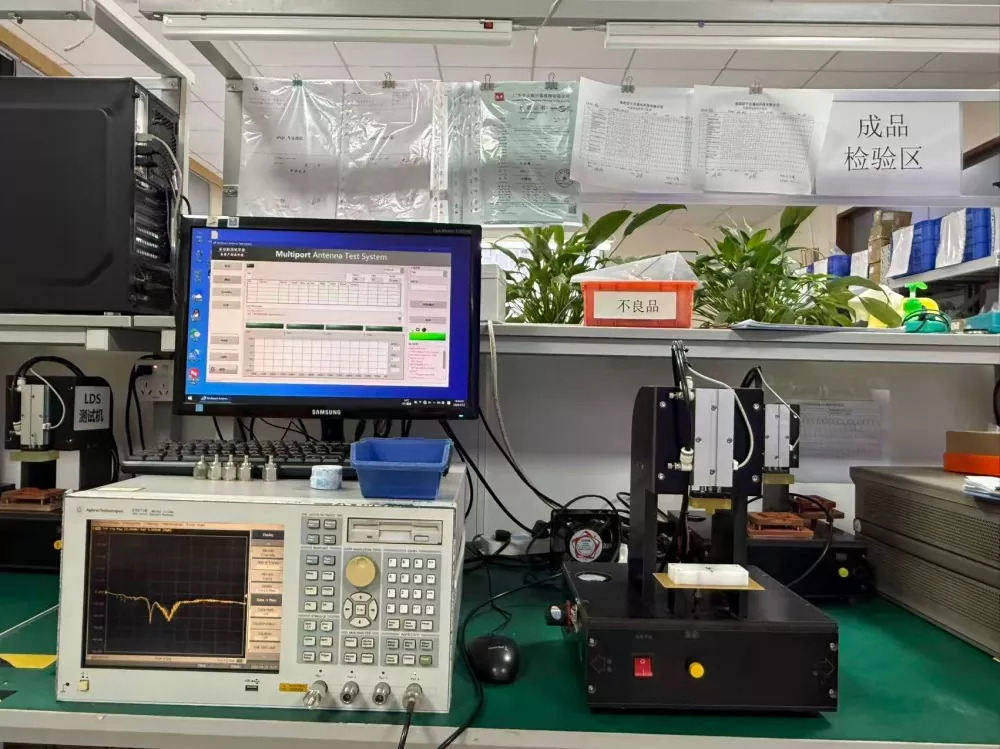

6. Qualità tracciabile e verificabile: ogni lotto di prodotti conserva i rapporti sui test della camera anecoica a microonde e i record dei test di invecchiamento del campionamento. Per la fornitura in blocco del progetto, i dati di misurazione effettivi possono essere forniti con la spedizione per soddisfare i requisiti di accettazione del progetto. In qualità di fornitore con capacità di ricerca e sviluppo indipendenti, possiamo fornire più iterazioni di prototipi durante la fase di campionamento.

Come scegliere un'antenna per bici condivisa

1. Chiarire le bande di frequenza e i requisiti funzionali: confermare se il progetto è NB-IoT o 4G Cat.1 e se è richiesto il doppio posizionamento integrato Beidou-GPS. Le antenne per bici condivise con aspetto identico ma bande di frequenza non corrispondenti comporteranno prestazioni effettive scarse se utilizzate all'interno delle serrature.

2. Valutare l'ambiente della cavità interna: considerare le dimensioni dello spazio interno, i componenti metallici circostanti e il posizionamento della batteria. Non fare affidamento esclusivamente sui parametri dei componenti nudi dell'antenna; le misurazioni effettive devono essere condotte dopo l'assemblaggio completo dell'involucro, poiché i dati della scheda nuda non possono rappresentare le prestazioni reali nei progetti reali.

3. Confermare in anticipo i requisiti strutturali: dimensioni dello spazio disponibile, metodo di installazione e montaggio, modello del connettore e lunghezza consentita del cavo per evitare di acquistare componenti che non possono essere assemblati.

4. Dare priorità ai produttori con capacità di sintonizzazione RF. I prodotti generici disponibili in commercio potrebbero non essere compatibili con il corpo della serratura; una fabbrica fisica può risintonizzare e ottimizzare in modo specifico per la cavità della serratura, mentre i trader in genere non possono ottenere l'ottimizzazione a livello di cavità.

Domande frequenti

D1: Un guadagno dell'antenna più elevato significa sempre prestazioni migliori?

R: No. Le antenne integrate sono confinate all'interno di una stretta cavità metallica; semplicemente perseguire un guadagno elevato può portare a un disadattamento di impedenza, che a sua volta provoca un forte aumento del consumo energetico complessivo. Per le biciclette condivise, l'antenna integrata deve bilanciare più fattori tra cui l'ambiente della cavità, il consumo energetico, la resistenza agli urti e le dimensioni, richiedendo abbinamento e messa a punto in base al design del corpo della serratura.

Q2: Quali sono i vantaggi e gli svantaggi delle antenne integrate rispetto alle antenne esterne?

R: Vantaggi delle antenne integrate: aspetto pulito del dispositivo senza componenti esposti, eliminazione dei rischi di danni, rotture o perdite associati alle antenne esterne. Svantaggi: maggiore interferenza da parte delle parti metalliche interne all'alloggiamento della serratura, che richiede una maggiore precisione nella sintonizzazione dell'antenna. Se il tuo progetto prevede un'implementazione su larga scala in grattacieli o garage sotterranei, sono essenziali test e valutazioni approfonditi in loco.

Q3: Possiamo realizzare una comunicazione 4G + antenna GPS condivisa per bici BeiDou a doppia funzione?

R: Supportato. Il design a doppia antenna integrata riduce il cablaggio interno e connettori e cavi possono essere personalizzati in base alle esigenze.

Q4: Qual è la politica di garanzia del prodotto?

R: In condizioni di installazione e utilizzo normali, forniamo garanzia per guasti elettrici del prodotto stesso che non siano dovuti a danni umani. Tuttavia, i problemi derivanti da un'installazione errata, da una trazione forzata dei cavi o da danni causati dalla compressione durante il montaggio non sono coperti dalla garanzia. Forniremo inoltre linee guida per l'installazione per evitare tali problemi.
