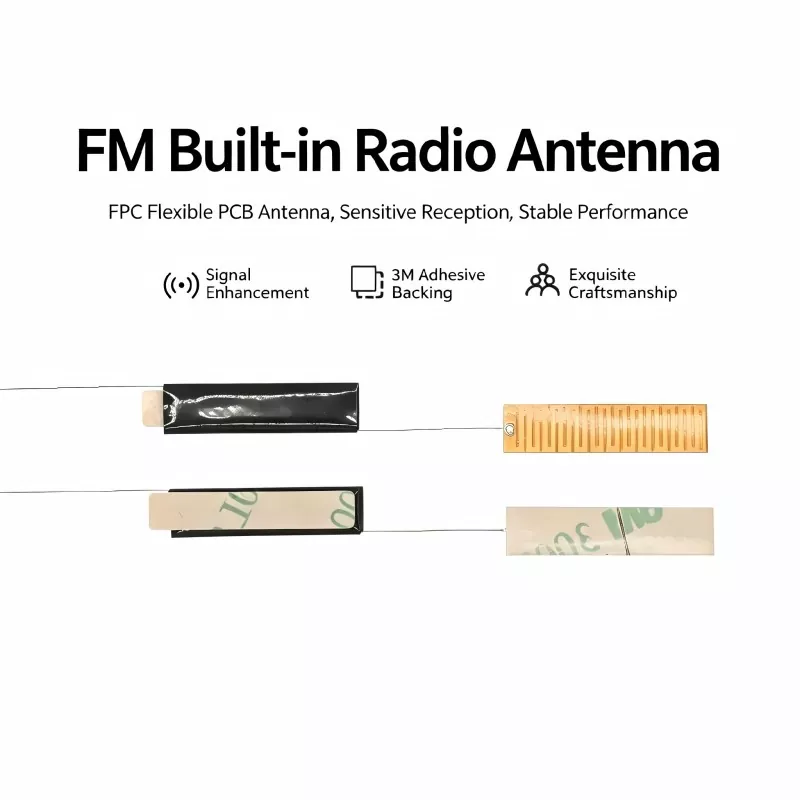

Qianmusviluppa ilAntenna radio FM incorporataper i produttori che necessitano di una ricezione FM affidabile in prodotti elettronici compatti. Progettata in base ai requisiti pratici di integrazione, questa soluzione di antenna interna può aiutare i dispositivi audio a ottenere prestazioni radio stabili risparmiando spazio di installazione e mantenendo un design esterno pulito.
La radio FM rimane una caratteristica importante in molti sistemi audio automobilistici, radio portatili, altoparlanti Bluetooth, prodotti audio intelligenti ed elettronica di consumo. Tuttavia, aggiungere la ricezione FM a un dispositivo compatto richiede molto più del semplice collegamento di un'antenna al ricevitore. Le dimensioni dell'antenna, il materiale in ferrite, l'avvolgimento della bobina, la posizione di installazione, il percorso dei cavi e i componenti elettronici circostanti possono tutti influenzare la qualità della ricezione. Un'antenna radio FM integrata fornisce ai produttori un'alternativa compatta alle tradizionali antenne esterne. Questo articolo ne spiega il principio di funzionamento, i vantaggi progettuali, il valore dell'applicazione, le principali considerazioni sull'acquisto e i metodi pratici di integrazione.
Sommario
Cosa dovrebbero sapere i produttori sulle antenne FM integrate?
Come è progettata un'antenna radio FM incorporata?
Perché è importante il design dell’antenna interna?
Quali prodotti possono utilizzare un'antenna FM integrata?
Quali fattori influenzano le prestazioni di ricezione FM?
Quali specifiche dovrebbero confrontare gli acquirenti?
Come possono gli ingegneri integrare l'antenna in un prodotto?
Cosa dovresti cercare in un fornitore di antenne FM?
Domande frequenti sull'antenna radio FM integrata
Un'antenna radio FM integrata è adatta al tuo prodotto?
Cosa dovrebbero sapere i produttori sulle antenne FM integrate?
Un'antenna FM integrata è un componente di ricezione interno progettato per acquisire segnali di trasmissione FM senza richiedere un'antenna telescopica esterna convenzionale. Viene installato all'interno dell'alloggiamento del prodotto e collegato al circuito del ricevitore FM tramite un cavo, un pin o un'altra interfaccia elettrica.
Per molti prodotti commerciali, l'installazione interna offre un importante equilibrio tra funzionalità RF e design industriale. Invece di consentire all'antenna di estendersi all'esterno dell'involucro, i produttori possono posizionare il componente ricevente all'interno dello spazio disponibile.
Una costruzione con nucleo in ferrite è comunemente utilizzata per applicazioni di ricezione FM compatte. Il materiale in ferrite aiuta a concentrare il flusso magnetico attorno alla bobina, mentre il conduttore avvolto converte l'energia elettromagnetica in un segnale elettrico che può essere elaborato dal circuito ricevente.
L'antenna diventa quindi parte del sistema RF complessivo piuttosto che un accessorio isolato. Le sue prestazioni dipendono sia dalle sue caratteristiche elettriche che dall'ambiente in cui opera.
Come è progettata un'antenna radio FM incorporata?
La progettazione di un'antenna FM interna normalmente inizia con la gamma di frequenza target e lo spazio di installazione disponibile. Gli ingegneri determinano quindi le dimensioni adeguate della ferrite, la struttura dell'avvolgimento, le specifiche del filo, il metodo di connessione e la configurazione meccanica.
Nucleo di ferrite
Il nucleo di ferrite è una parte importante della struttura ricevente magnetica. Le sue caratteristiche materiali e le dimensioni fisiche influenzano l'efficacia dell'interazione dell'antenna con il campo elettromagnetico circostante.
Bobina di precisione
Il filo di rame viene avvolto attorno al nucleo di ferrite secondo i requisiti elettrici definiti. La coerenza dell'avvolgimento è importante perché le variazioni possono influenzare le caratteristiche elettriche delle singole unità di antenna.
Struttura di connessione
A seconda del dispositivo host, l'antenna può utilizzare diverse configurazioni di cavi, pin o connettori. Una struttura di connessione adeguata semplifica l'assemblaggio e riduce le modifiche inutili al PCB del cliente.
Configurazione meccanica
Le dimensioni devono essere considerate nella fase iniziale della progettazione. Un'antenna che funziona bene dal punto di vista elettrico potrebbe comunque non essere adatta se non riesce a entrare nell'involucro previsto o interferisce con altri componenti.
Perché è importante il design dell’antenna interna?
I moderni dispositivi elettronici stanno diventando più piccoli incorporando sempre più funzioni. Ciò crea un ambiente difficile per i componenti RF perché il prezioso spazio interno è condiviso da batterie, PCB, altoparlanti, processori, circuiti di alimentazione e strutture meccaniche.
Un'antenna interna adeguatamente progettata può offrire numerosi vantaggi pratici:
- Ottimizzazione dello spazio:L'antenna viene installata all'interno del prodotto anziché richiedere spazio di montaggio esterno.
- Aspetto del prodotto migliorato:Per il funzionamento quotidiano non è necessaria una lunga antenna telescopica.
- Protezione meccanica:Il posizionamento interno riduce l'esposizione a piegamenti accidentali o impatti fisici.
- Integrazione flessibile:Le dimensioni personalizzate possono adattarsi a diversi layout di custodia.
- Assemblaggio coerente:Una posizione di montaggio interna definita può supportare la produzione standardizzata.
- Versatilità applicativa:Lo stesso concetto di base dell'antenna può essere adattato a diversi prodotti elettronici.
Questi vantaggi sono particolarmente rilevanti per i produttori che desiderano combinare la radio FM con le moderne funzioni wireless e digitali in un alloggiamento compatto.
Quali prodotti possono utilizzare un'antenna FM integrata?
La gamma di applicazioni è più ampia rispetto alle tradizionali radio autonome. Purché il sistema elettronico includa una funzione di ricezione FM e fornisca un ambiente di installazione appropriato, si può prendere in considerazione un'antenna interna.
| Applicazione | Requisito tipico | Vantaggio dell'antenna interna |
|---|---|---|
| Audio per auto | Ricezione FM stabile in un'unità di controllo compatta | Installazione nascosta |
| Altoparlanti Bluetooth | Funzione FM combinata con audio wireless | Design salvaspazio |
| Radio portatili | Custodia compatta e funzionamento portatile | Componenti esterni ridotti |
| Sveglie | Funzione radio FM integrata | Aspetto pulito del prodotto |
| Apparecchiature audio intelligenti | Molteplici funzioni in un unico contenitore | Posizionamento interno flessibile |
| Ricevitori specializzati | Integrazione RF specifica per l'applicazione | Configurazione personalizzabile |
Quali fattori influenzano le prestazioni di ricezione FM?
La scelta di un'antenna con la frequenza nominale corretta è solo il primo passo. Le prestazioni nel mondo reale possono essere influenzate da diversi fattori aggiuntivi.
1. Posizione di installazione
L'antenna deve essere posizionata in un punto in cui possa ricevere efficacemente il segnale RF. L'installazione accanto a componenti conduttivi di grandi dimensioni o a circuiti ad alto rumore può ridurre le prestazioni pratiche.
2. Disposizione del circuito stampato
Il PCB può influenzare l'ambiente elettromagnetico dell'antenna. Gli ingegneri dovrebbero considerare la distanza tra l'antenna e i processori, gli alimentatori a commutazione, le interfacce ad alta velocità e altre potenziali fonti di interferenza.
3. Materiale della custodia
Gli alloggiamenti in plastica e non conduttivi generalmente forniscono un ambiente RF diverso rispetto agli involucri metallici. L'alloggiamento finale dovrebbe pertanto essere incluso nei test del prototipo.
4. Instradamento dei cavi
Il cavo dell'antenna deve essere disposto con attenzione e tenuto lontano da fonti non necessarie di rumore elettrico. Un instradamento coerente dei cavi può inoltre contribuire a mantenere prestazioni di produzione ripetibili.
5. Sensibilità del ricevitore
Un'antenna non può compensare ogni limitazione nel circuito ricevente. Le caratteristiche dell'antenna e le prestazioni del ricevitore dovrebbero essere valutate insieme durante lo sviluppo del prodotto.
Quali specifiche dovrebbero confrontare gli acquirenti?
Quando si acquista un'antenna FM, i team di acquisto dovrebbero creare una scheda delle specifiche tecniche prima di richiedere preventivi. Ciò rende il confronto tra fornitori più significativo e riduce il rischio di selezionare un componente solo in base al prezzo.
| Specifica | Valutazione consigliata | Importanza dell'acquisto |
|---|---|---|
| Gamma di frequenza | Confermare la compatibilità con la banda FM richiesta | Essenziale |
| Materiale ferrite | Valutare il materiale e la consistenza | Alto |
| Avvolgimento della bobina | Controllare la precisione e la ripetibilità dell'avvolgimento | Alto |
| Dimensioni | Abbina lo spazio interno disponibile | Essenziale |
| Lunghezza del cavo | Confermare i requisiti del PCB e dell'assemblaggio | Medio |
| Connettore | Verificare la compatibilità elettrica e meccanica | Alto |
| Intervallo di temperatura | Adatta all'ambiente operativo | Da medio ad alto |
| Personalizzazione | Determinare se le specifiche OEM sono supportate | Alto |
Per la produzione in serie, gli acquirenti dovrebbero anche considerare le procedure di approvazione dei campioni, l'ispezione in entrata, la coerenza della produzione, l'imballaggio, i tempi di consegna e il supporto tecnico.
Come possono gli ingegneri integrare l'antenna in un prodotto?
Un processo di integrazione dell'antenna di successo dovrebbe iniziare prima che l'involucro finale venga congelato. Il coordinamento tempestivo tra il fornitore dell'antenna, l'ingegnere PCB, l'ingegnere meccanico e il produttore del prodotto può evitare costose riprogettazioni.
- Definire il requisito RF:Stabilire la gamma di frequenza FM target e l'architettura del ricevitore.
- Riserva spazio di installazione:Identificare la posizione dell'antenna prima di completare il layout meccanico.
- Fornire disegni:Condividi le dimensioni disponibili e i requisiti di connessione con il produttore dell'antenna.
- Sviluppa campioni:Valutare prototipi di antenne personalizzate nel prodotto previsto.
- Testare l'assemblaggio completo:Misurare la ricezione in condizioni operative realistiche.
- Finalizzare le specifiche di produzione:Dimensioni del blocco, parametri di avvolgimento, cavi, connettori e criteri di ispezione.
Il test del prototipo è particolarmente importante perché le prestazioni dell'antenna misurate all'esterno del prodotto potrebbero non rappresentare le prestazioni dopo l'installazione dell'antenna all'interno dell'alloggiamento finale.
Cosa dovresti cercare in un fornitore di antenne FM?
Un fornitore adeguato dovrebbe essere in grado di fornire più di un componente a catalogo. Per i progetti OEM e ODM, la comunicazione tecnica e la capacità di personalizzazione possono essere altrettanto importanti quanto le specifiche di base dell'antenna.
Quando valuti un produttore o fornitore di antenne cinese, considera quanto segue:
- Esperienza nella produzione di componenti per antenne FM e altri RF.
- Possibilità di personalizzare le dimensioni del nucleo di ferrite e le strutture degli avvolgimenti.
- Controllo stabile dell'avvolgimento della bobina e dell'assemblaggio dei componenti.
- Possibilità di personalizzare cavi, pin e connettori.
- Sviluppo del campione prima della produzione in serie.
- Disegni tecnici e specifiche di prodotto chiari.
- Procedure di controllo qualità dei lotti di produzione.
- Comunicazione reattiva durante lo sviluppo del prodotto.
Qianmu si concentra sullo sviluppo e sulla produzione di antenne per diverse applicazioni elettroniche. Il suo approccio personalizzato consente ai clienti di discutere requisiti di frequenza, dimensioni di installazione, metodi di connessione e altri parametri specifici del progetto prima di finalizzare una soluzione di produzione.
Domande frequenti sull'antenna radio FM integrata
Un'antenna radio FM integrata può sostituire un'antenna telescopica esterna?
Per molti prodotti elettronici compatti è possibile utilizzare un'antenna interna al posto della tradizionale antenna telescopica. Tuttavia, la scelta finale dipende dal design del ricevitore, dalla struttura del prodotto, dallo spazio di installazione disponibile e dalle prestazioni di ricezione richieste.
Quale gamma di frequenze FM è normalmente supportata?
Molte applicazioni radio FM commerciali funzionano nella gamma 88–108 MHz. L'esatto design dell'antenna dovrebbe essere adattato alla gamma di frequenza e al circuito di ricezione richiesti.
L'antenna può essere personalizzata per un piccolo recinto?
SÌ. La personalizzazione può riguardare le dimensioni della ferrite, la struttura della bobina, la lunghezza dei cavi, la configurazione dei terminali e altri requisiti meccanici. Si consiglia di testare il prototipo quando lo spazio di installazione è molto limitato.
Il posizionamento dell'antenna influisce sulla ricezione radio?
SÌ. Il posizionamento può avere un effetto significativo. I componenti metallici, i circuiti di alimentazione, i processori, le tracce PCB, le batterie e i cavi nelle vicinanze possono modificare l'ambiente elettromagnetico attorno all'antenna.
È opportuno testare un'antenna all'interno del prodotto finito?
SÌ. Il test dell'antenna all'interno dell'involucro reale fornisce informazioni più realistiche sulle prestazioni di ricezione finali rispetto al test dell'antenna come componente indipendente.
Perché scegliere un'antenna personalizzata invece di un modello standard?
È possibile progettare un modello personalizzato in base alle dimensioni specifiche, all'interfaccia del ricevitore, alla posizione di installazione e ai vincoli meccanici del prodotto. Ciò può facilitare l’integrazione e ridurre la necessità di modifiche strutturali.
Un'antenna radio FM integrata è adatta al tuo prodotto?
Per i prodotti elettronici moderni in cui devono coesistere spazio, aspetto, affidabilità e funzionalità RF, un'antenna integrata può fornire un'alternativa pratica ai design esterni convenzionali. Il suo successo dipende dall'intero processo di progettazione, compresa la selezione della ferrite, l'avvolgimento della bobina, i requisiti di frequenza, la progettazione del PCB, la posizione di installazione, la struttura dell'involucro e il test del prodotto finale.
Qianmu fornisce soluzioni personalizzate di antenna radio FM integrata per i produttori che sviluppano apparecchiature audio, elettronica automobilistica, radio portatili, altoparlanti Bluetooth e altri dispositivi abilitati FM. Se si dispone di una gamma di frequenza, dimensioni della custodia, requisiti di cavo o interfaccia del ricevitore specifici,contattaciper discutere il tuo progetto e sviluppare una configurazione di antenna che si adatti ai requisiti del tuo prodotto.
