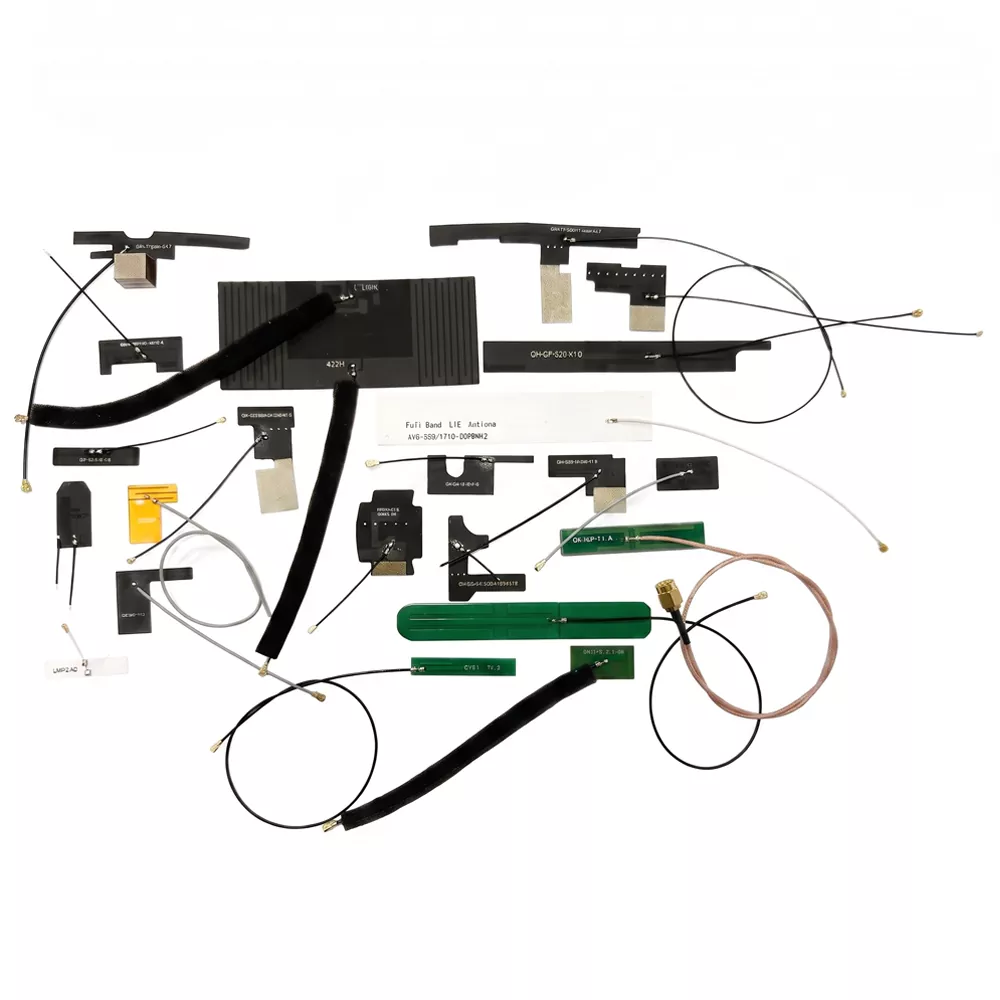

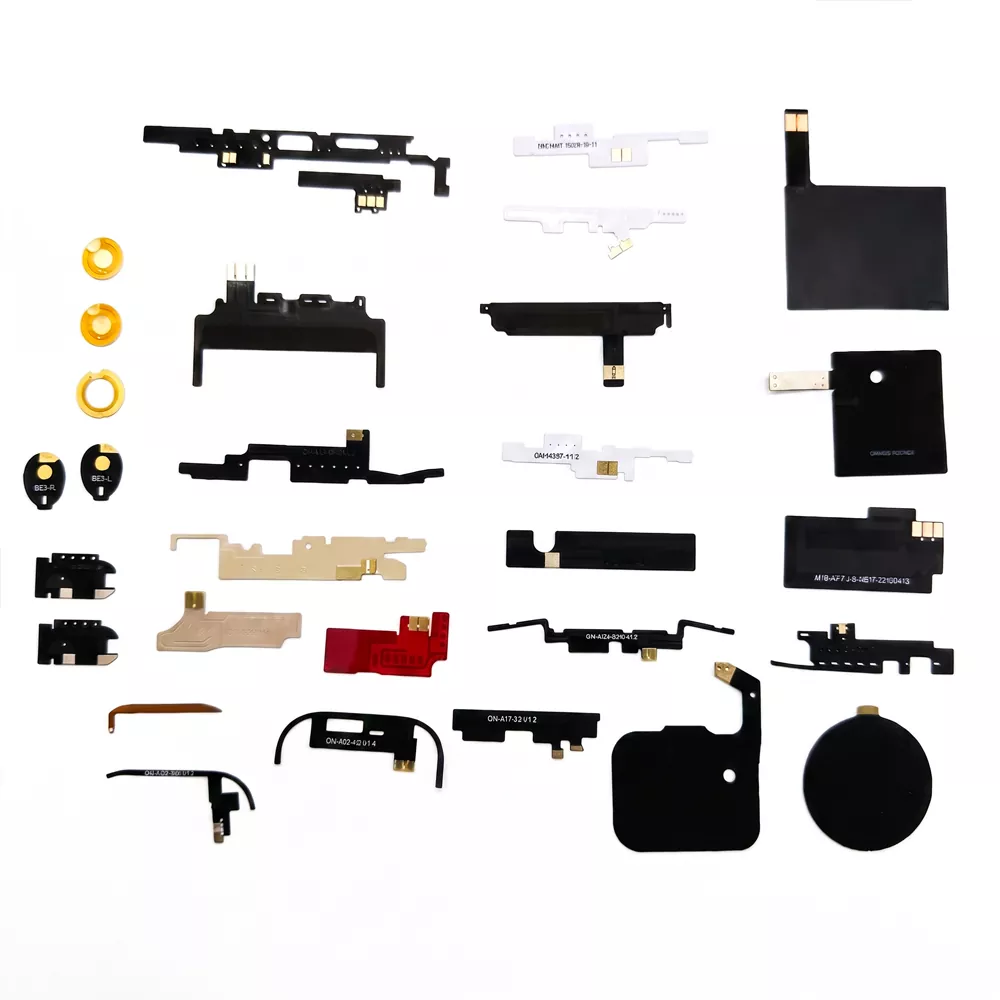

Antenna a circuito stampato flessibile (FPC)

Cos'è un'antenna FPC?

Un'antenna FPC, o antenna a circuito stampato flessibile (FPC), utilizza pellicole flessibili PI e PET come substrato ed è fabbricata mediante incisione e stampa per creare circuiti di antenna. Presenta caratteristiche leggere, sottili, flessibili e pieghevoli, che gli consentono di adattarsi alle superfici curve. Il suo spessore varia da 0,03 a 0,2 mm e il suo peso è inferiore a 1 grammo. L'antenna può trasmettere e ricevere segnali wireless ed è compatibile con protocolli tra cui WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT e LoRa, che coprono le bande di frequenza 2,4 GHz, 5 GHz e 5,8 GHz. Qianmu Communications è un produttore di antenne FPC professionale con anni di profonda esperienza nel settore. Siamo dotati di tre camere anecoiche a microonde e disponiamo di più di dieci addetti alla ricerca e sviluppo dedicati, il che ci consente di fornire servizi completi, dalla progettazione di soluzioni di antenne alla produzione di massa.

Punto chiave di vendita

Ultrasottile e flessibile, libero nello spazio.

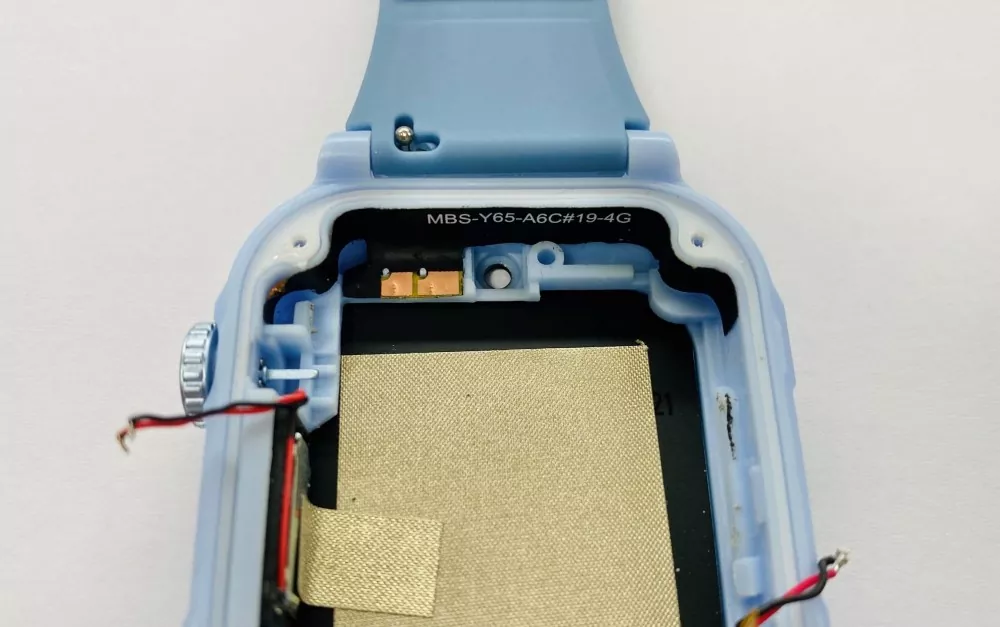

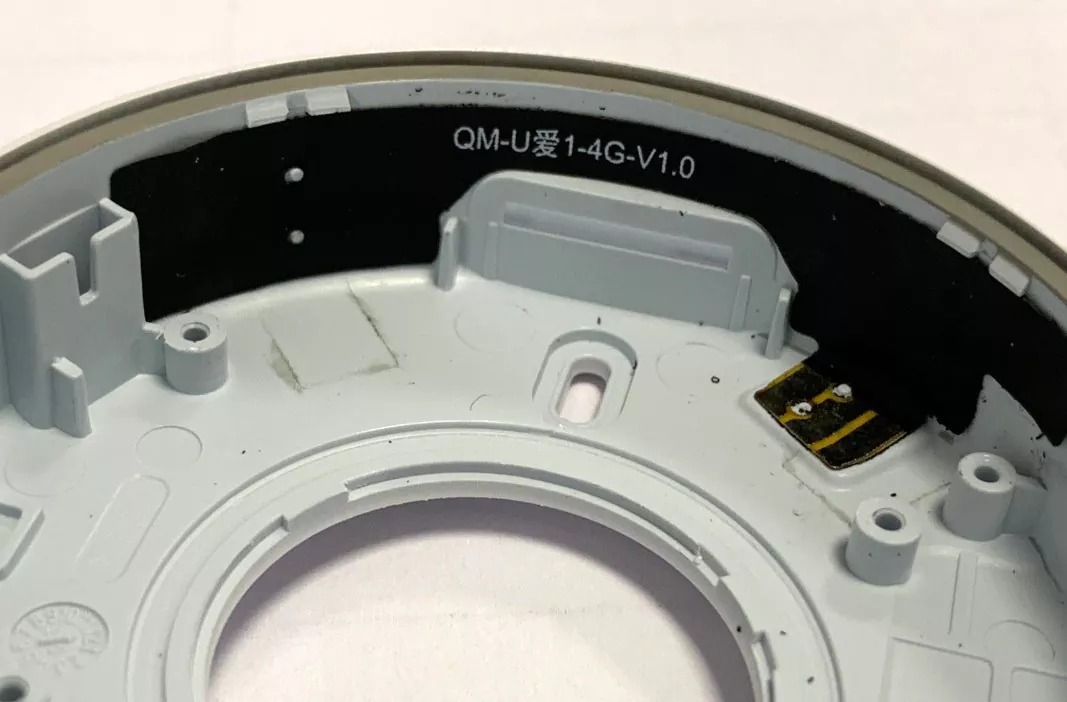

L'antenna a circuito stampato flessibile (FPC) ha uno spessore di soli 0,03–0,2 mm e può essere piegata o piegata arbitrariamente. Può essere piegata di 90° lungo la parete interna della cavità all'interno del dispositivo, adattandosi perfettamente a vari progetti strutturali complessi. Sia che l'involucro del dispositivo sia piatto o curvo, l'antenna FPC può facilmente adattarsi alla sua superficie.

Copertura a banda larga multibanda

Supporta più protocolli di comunicazione tra cui 4G/5G, WiFi full-band, Bluetooth, GPS/GNSS, LoRa e NFC. Un'antenna FPC a chip singolo può coprire bande di frequenza che vanno da 700 MHz a 2700 MHz o anche più ampie. Per soddisfare le esigenze di comunicazione di dispositivi multimodali e multifrequenza.

Design leggero

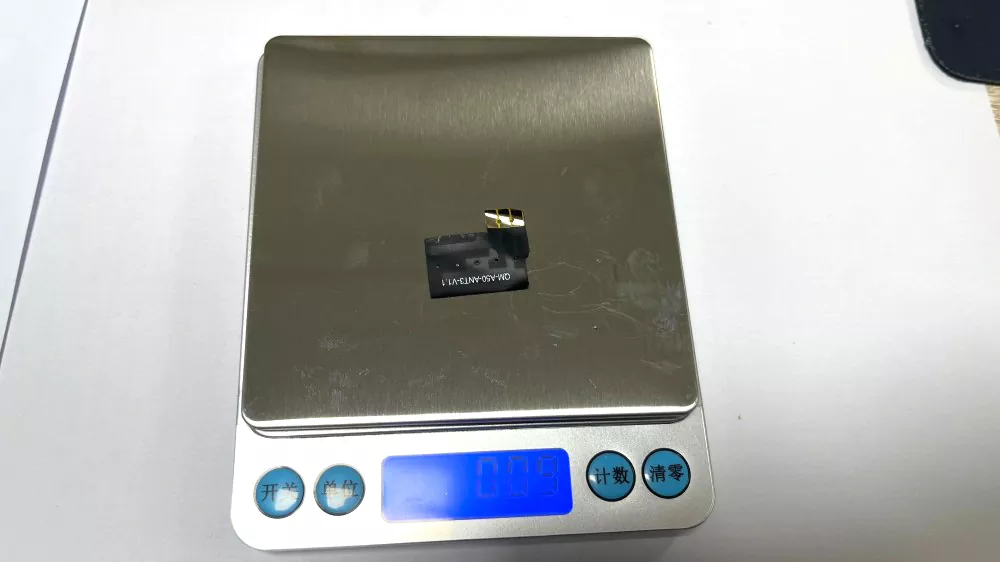

L'antenna FPC pesa meno di 1 grammo. Più leggera del 50% rispetto alle tradizionali antenne in metallo. Per prodotti sensibili al peso come dispositivi indossabili e droni, le antenne FPC sono la scelta migliore.

Pronto all'uso appena estratto dalla scatola, facile da montare.

Presenta un supporto adesivo standard 3M 300LSE per un rapido assemblaggio stacca e incolla in 2 minuti. Disponibile con IPEX, U.FL, MHF4 e altre opzioni di connettore.

Note importanti per l'installazione dell'antenna

1. Tenere lontano dalle superfici metalliche

Non installare l'antenna direttamente sopra o vicino a superfici metalliche, poiché ciò potrebbe influire sull'adattamento dell'impedenza, modificare il diagramma di radiazione e ridurre l'efficienza complessiva dell'antenna.

2. Evitare piegature eccessive

Non piegare o piegare eccessivamente l'antenna durante l'installazione, poiché una deformazione eccessiva potrebbe danneggiare il conduttore interno e influire negativamente sulle prestazioni RF.

3. Garantire un'installazione sicura

Fissare l'antenna in modo saldo e uniforme durante l'installazione per evitare deformazioni che potrebbero influire sulle prestazioni di radiazione e sulla stabilità del segnale.

4. Mantenere uno spazio sufficiente attorno all'antenna

Mantenere uno spazio libero di almeno 5 mm sopra e su entrambi i lati dell'antenna. Evitare di posizionare componenti metallici, tracce di segnali ad alta velocità o grandi aree di rame vicino all'antenna per garantire prestazioni ottimali.

5. Maneggiare con cura durante il montaggio

Sebbene l'antenna presenti una struttura flessibile, il materiale FPC ha una resistenza meccanica limitata. Evitare tirazioni, torsioni o urti eccessivi durante l'installazione e il montaggio.

6. Conservare in un ambiente asciutto

Evitare di conservare l'antenna in ambienti ad alta temperatura o umidità elevata. Mantenere il prodotto asciutto per mantenere prestazioni elettriche stabili e affidabilità a lungo termine.

Controllo qualità e test

Qianmu Communications applica una rigorosa gestione della qualità durante l'intero processo di produzione, coprendo l'ispezione delle materie prime, il monitoraggio della produzione e il test del prodotto finito.

Ispezione del materiale in entrata

Tutti i materiali in entrata, inclusi substrati FPC, fogli di rame, adesivi e connettori, sono sottoposti a severi controlli di qualità per garantirne affidabilità e coerenza.

Ispezione ottica AOI

L'ispezione ottica automatizzata (AOI) viene utilizzata per verificare la precisione del percorso del circuito dell'antenna, la qualità dei giunti di saldatura e l'aspetto del prodotto per prevenire difetti di fabbricazione.

Test delle prestazioni RF

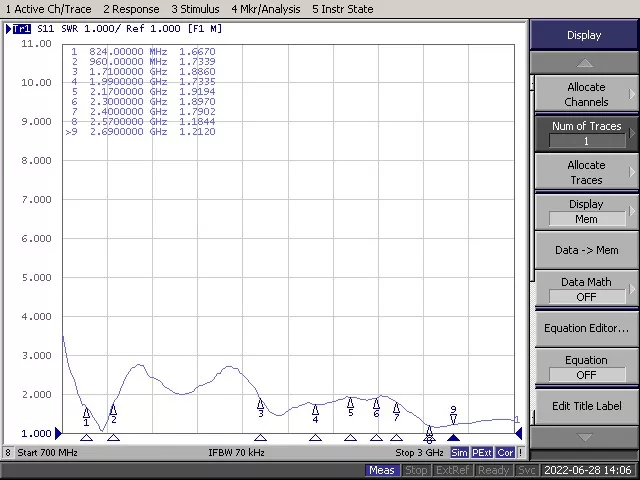

I principali parametri RF, tra cui il rapporto delle onde stazionarie di tensione (VSWR), il guadagno e il diagramma di radiazione, vengono testati in un ambiente di camera oscura professionale per garantire che le prestazioni dell'antenna soddisfino i requisiti.

Test di affidabilità ambientale

Le antenne vengono sottoposte a vari test di affidabilità, inclusi test di ciclismo ad alta e bassa temperatura, test di umidità, test di resistenza alla flessione e altre valutazioni ambientali.

Gestione della coerenza dei lotti

Il rigoroso controllo della produzione garantisce prestazioni costanti e qualità stabile in ogni lotto di prodotto.

Esperienza professionale nella produzione di antenne

Per oltre due decenni, Qianmu Communications si è dedicata al settore delle antenne terminali, concentrandosi su ricerca e sviluppo, produzione e vendita di antenne terminali per comunicazioni wireless. I nostri prodotti sono ampiamente utilizzati nei dispositivi di comunicazione mobile, inclusi smartphone, tablet, sistemi di pagamento mobile, droni, dispositivi di ricarica wireless, automobili, stazioni base e dispositivi indossabili.

Come scegliere un'antenna FPC

1. Confermare la frequenza operativa

Identifica le tecnologie wireless richieste dal tuo dispositivo, come 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa o NFC. Seleziona un'antenna che supporti tutte le bande di frequenza richieste.

2. Valutare lo spazio di installazione disponibile

Misurare lo spazio disponibile all'interno del dispositivo, inclusa lunghezza, larghezza e posizione di installazione. Grazie alla loro struttura flessibile e alle dimensioni personalizzabili, le antenne FPC sono adatte per involucri compatti o di forma irregolare.

3. Verificare il tipo di connettore RF

Controllare il connettore RF utilizzato sul PCB, come IPEX, U.FL o MHF4. Il connettore dell'antenna deve corrispondere all'interfaccia del modulo per garantire prestazioni RF affidabili.

4. Esaminare i principali parametri RF

· Guadagno: scegliere un guadagno appropriato in base all'applicazione e all'ambiente di installazione.

· VSWR: un valore inferiore a 2,0 è generalmente raccomandato per un buon adattamento dell'impedenza.

· Efficienza: una maggiore efficienza aiuta a migliorare le prestazioni di trasmissione e la sensibilità del ricevitore.

· Impedenza: l'impedenza RF standard è 50 Ω e deve corrispondere al modulo RF.

5. Considera le opzioni di personalizzazione

Se i prodotti standard non soddisfano i tuoi requisiti di progettazione, scegli un produttore di antenne FPC che fornisca servizi di personalizzazione, tra cui dimensioni dell'antenna, lunghezza del cavo, tipo di connettore e sintonizzazione RF.

6. Valutare le capacità del fornitore

Seleziona un fornitore di antenne FPC con un sistema di gestione della qualità consolidato, competenza in ingegneria RF e capacità di produzione affidabili per garantire una qualità del prodotto costante e una fornitura a lungo termine.

Domande frequenti

Q1: Come si sceglie tra un'antenna FPC e un'antenna PCB?

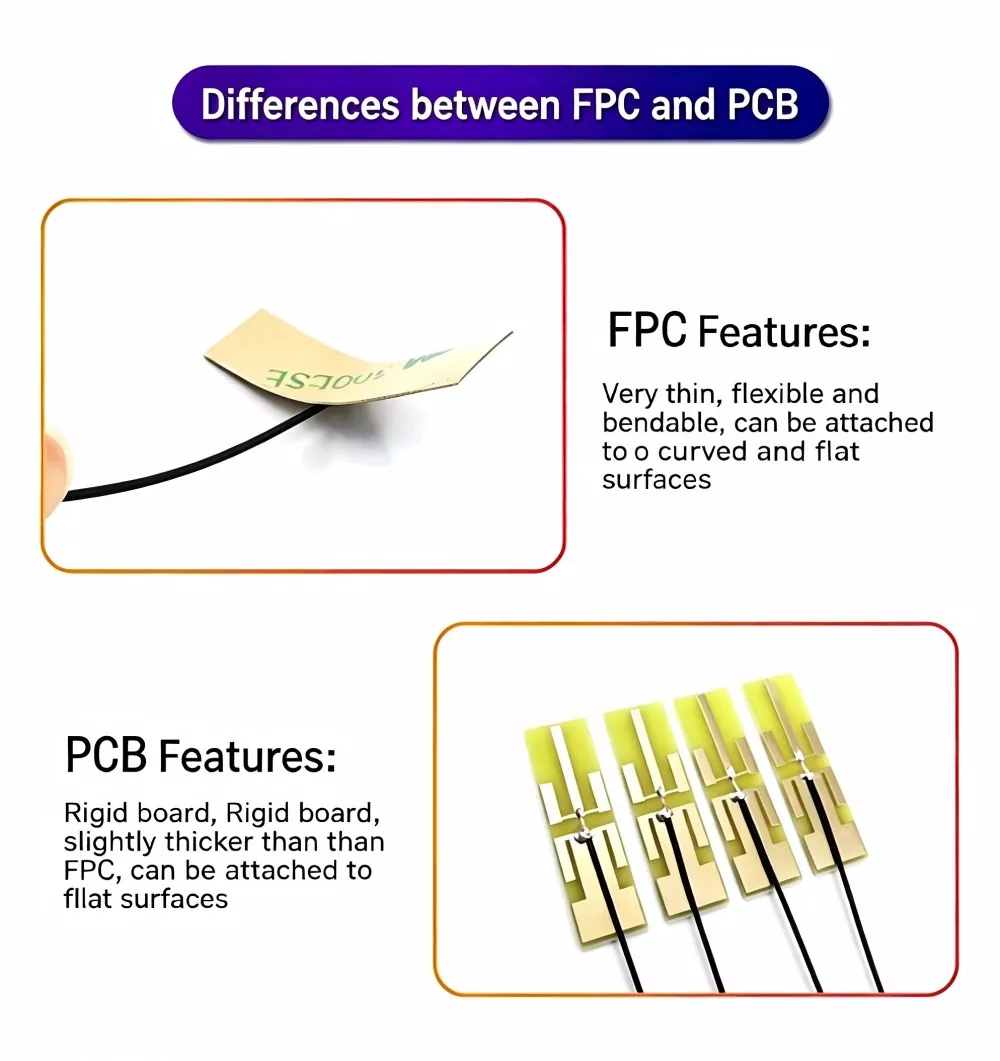

R: FPC flessibile e pieghevole, ideale per l'inserimento in spazi curvi e stretti, preferito per dispositivi leggeri e sottili. PCB rigido, adatto solo per superfici piane; scegli questa opzione se il tuo budget è limitato e hai ampio spazio a disposizione.

Q2: Quali bande di frequenza supporta l'antenna FPC?

R: Le antenne FPC di Qianmu Communication coprono frequenze da 13,56 MHz NFC a 6 GHz 5G, supportando tecnologie wireless tra cui 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa e ZigBee.

Q3: Qual è la temperatura operativa dell'antenna FPC?

R: da -45℃ a +85℃, conforme agli standard di utilizzo industriale.

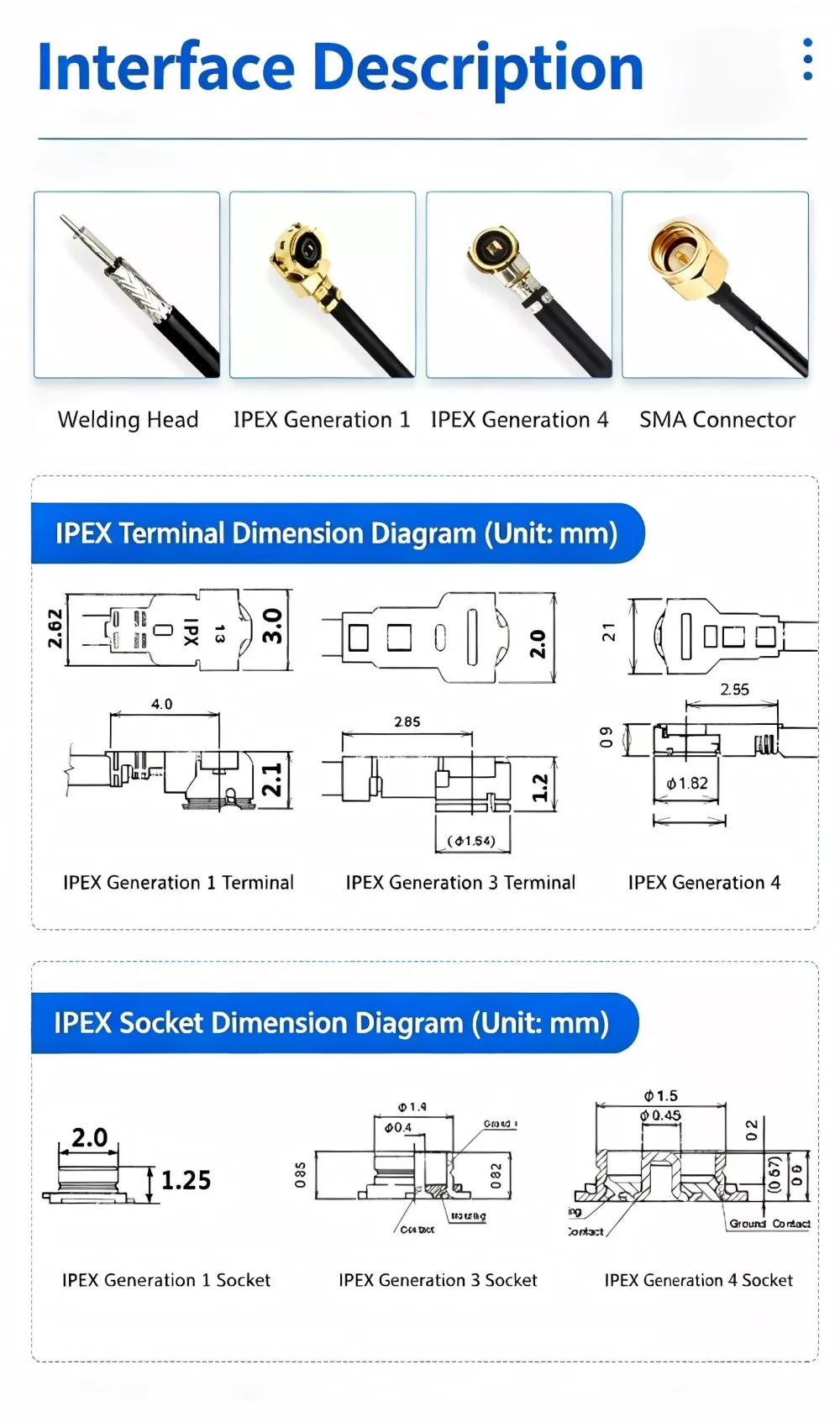

Q4: Quali sono le differenze tra i connettori IPEX, U.FL e MHF4?

R: Sono tutti connettori RF miniaturizzati, con dimensioni U.FL > MHF4. L’MHF4 è ancora più piccolo ed è comunemente utilizzato nelle applicazioni 5G; seleziona semplicemente il connettore in base alle specifiche dell'interfaccia della tua scheda madre.

Q5: Supporta la personalizzazione di piccoli lotti?

R: Offriamo supporto e possiamo gestire l'intero processo di ordinazione, dalla progettazione dello schema e della prototipazione alla produzione su piccola e larga scala.
