Perché un'antenna per cuffie flessibile è essenziale per i dispositivi audio wireless di nuova generazione

Man mano che gli auricolari e le cuffie wireless diventano più piccoli, più intelligenti e più ricchi di funzionalità, il design dell'antenna gioca un ruolo sempre più importante nel mantenere una comunicazione wireless affidabile.Qianmusviluppa ilAntenna per cuffie flessibileper auricolari TWS, cuffie wireless, dispositivi a conduzione ossea e altri prodotti audio Bluetooth compatti, fornendo soluzioni RF flessibili, ultrasottili e personalizzabili per applicazioni con vincoli di spazio.

Un'antenna affidabile è essenziale per una comunicazione Bluetooth stabile, soprattutto quando le cuffie wireless devono funzionare in spazi interni estremamente compatti e irregolari. UNAntenna per cuffie flessibileutilizza un substrato PI o LCP flessibile con un diagramma di radiazione conduttivo di precisione, consentendo all'antenna di conformarsi alle superfici curve mantenendo prestazioni RF affidabili.

Sommario

• Perché il design dell'antenna è così importante nelle cuffie moderne?
• Cos'è un'antenna per cuffie flessibile?
• Come funziona un'antenna flessibile per cuffie?
• Quali sono i principali vantaggi di un'antenna per cuffie flessibile?
• Dove possono essere utilizzate le antenne flessibili per cuffie?
• Quali specifiche tecniche dovrebbero prendere in considerazione gli acquirenti?
• Come si confronta con le antenne tradizionali?
• In che modo i produttori dovrebbero scegliere l'antenna giusta?
• Perché la produzione e i test RF sono importanti?
• Domande frequenti
• Conclusione

Perché il design dell'antenna è così importante nelle cuffie moderne?

Le cuffie wireless si basano sulla comunicazione in radiofrequenza per scambiare audio e dati di controllo con smartphone, tablet, computer e altri dispositivi abilitati Bluetooth. Sebbene un'antenna occupi solo una piccola quantità di spazio fisico, la sua progettazione può avere una grande influenza sulle prestazioni wireless.

L’ambiente interno dei moderni auricolari TWS è particolarmente impegnativo. Batterie, altoparlanti, microfoni, componenti di ricarica, processori, strutture di schermatura e componenti meccanici competono tutti per uno spazio limitato. Allo stesso tempo, l'antenna funziona vicino al corpo umano, il che può influenzare la propagazione RF e le caratteristiche del segnale.

Le soluzioni di antenna tradizionali possono richiedere uno spazio dedicato sul PCB o un'area di installazione relativamente ampia. Un'antenna flessibile offre agli ingegneri una maggiore libertà di posizionare l'elemento radiante lungo superfici interne curve, vani batteria, steli o altre aree disponibili.

Per i produttori che sviluppano prodotti Bluetooth compatti, la scelta dell'antenna dovrebbe quindi essere considerata durante le prime fasi di progettazione meccanica e RF invece di essere trattata come un componente di assemblaggio finale.

Cos'è un'antenna per cuffie flessibile?

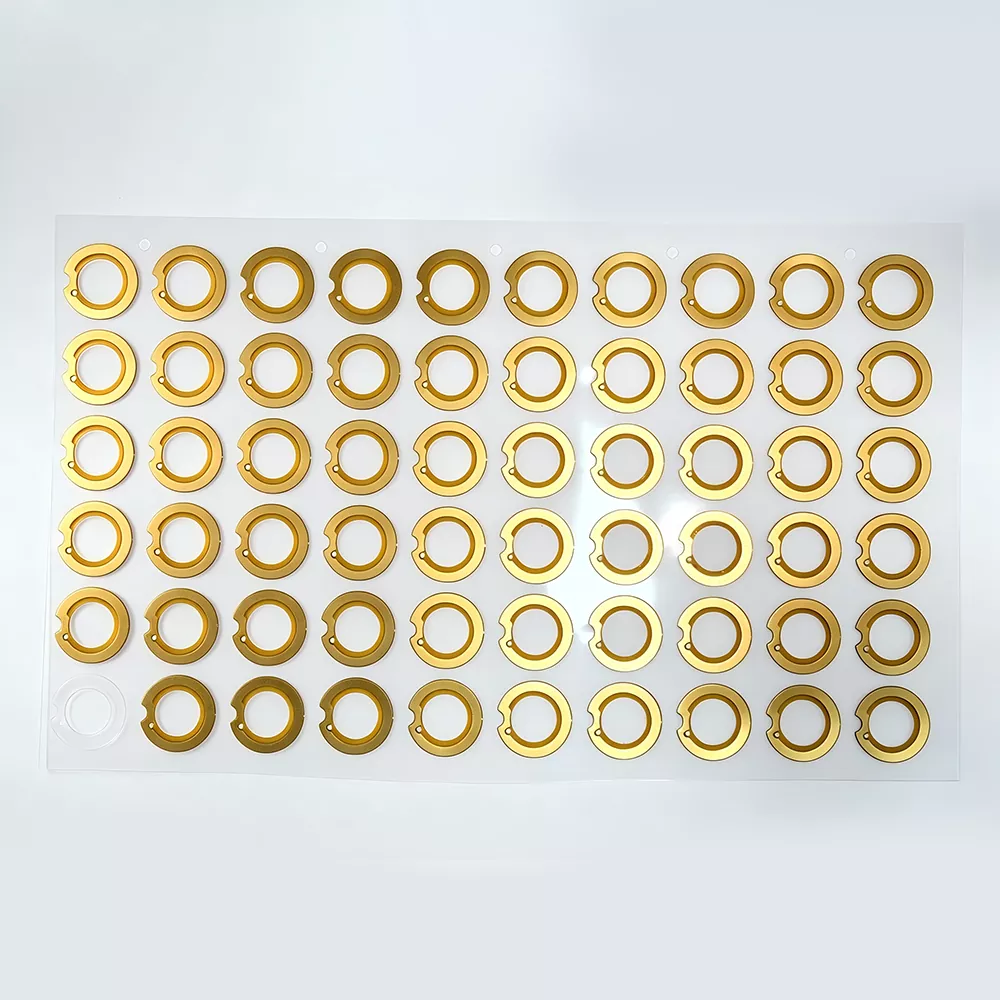

A Antenna per cuffie flessibileè un'antenna RF in miniatura progettata per dispositivi audio wireless compatti. Generalmente utilizza un substrato PI o LCP flessibile con un diagramma di radiazione conduttivo formato attraverso processi di produzione e incisione di precisione.

A differenza delle antenne PCB rigide, la struttura flessibile può piegarsi e conformarsi a superfici curve o irregolari. Ciò lo rende particolarmente adatto per prodotti in cui la cavità dell'antenna disponibile è stretta, curva o difficile da accogliere con componenti rigidi convenzionali.

Le antenne flessibili per cuffie sono comunemente progettate per la banda ISM Bluetooth da 2,4 GHz e possono supportare le moderne applicazioni Bluetooth. A seconda del progetto, i produttori possono personalizzare le dimensioni dell'antenna, il substrato, la lunghezza del cavo, la configurazione del terminale e il metodo di installazione per adattarli all'architettura del prodotto.

Questa flessibilità di progettazione rende le antenne basate su FPC particolarmente attraenti per auricolari TWS, cuffie wireless, cuffie a conduzione ossea, dispositivi con archetto da collo e altri prodotti wireless compatti.

Come funziona un'antenna flessibile per cuffie?

Il principio di funzionamento di un'antenna per cuffie flessibile si basa sulla conversione dei segnali elettrici RF in onde elettromagnetiche e sulla ricezione di energia elettromagnetica dall'ambiente circostante.

1. Il chipset Bluetooth genera un segnale elettrico ad alta frequenza.
2. Il segnale RF viaggia attraverso il percorso di trasmissione verso l'antenna.
3. Il diagramma di radiazione conduttivo converte il segnale elettrico in energia elettromagnetica.
4. L'antenna irradia il segnale nell'ambiente circostante.
5. Durante la ricezione, l'antenna cattura i segnali elettromagnetici trasmessi dal dispositivo Bluetooth accoppiato.
6. L'energia RF ricevuta viene convertita in un segnale elettrico e trasferita al modulo di comunicazione Bluetooth.

Poiché le cuffie e gli auricolari vengono indossati vicino al corpo umano, l'adattamento, la messa a terra e il posizionamento dell'antenna sono particolarmente importanti. Il corpo umano, la batteria, i componenti metallici e i materiali dell'alloggiamento possono influenzare l'impedenza dell'antenna e le caratteristiche di radiazione.

Pertanto è essenziale una corretta sintonizzazione RF. Un'antenna ben progettata dovrebbe essere valutata all'interno dell'involucro del prodotto reale anziché testata solo come componente isolato. Ciò aiuta gli ingegneri a identificare gli effetti di desintonizzazione e a ottimizzare le prestazioni wireless finali.

Quali sono i principali vantaggi di un'antenna per cuffie flessibile?

Costruzione ultrasottile

Lo spazio è una delle sfide più grandi nello sviluppo degli auricolari TWS. La struttura flessibile dell'antenna FPC consente ai produttori di integrare un componente RF in spazi ristretti senza occupare un volume meccanico eccessivo.

A seconda della configurazione, lo spessore dell'antenna flessibile può essere disponibile in circa 0,12–0,30 mm, con opzioni comuni che includono 0,15 mm, 0,20 mm e 0,25 mm. Ciò aiuta i progettisti di prodotti a ottimizzare il prezioso spazio interno.

Eccellente flessibilità

Il substrato flessibile consente all'antenna di seguire superfici interne curve e irregolari. Ciò è particolarmente utile quando un'antenna rigida convenzionale non può adattarsi alla struttura disponibile.

Per i prodotti esposti a flessioni o movimenti meccanici ripetuti, la durabilità alla flessione è un'altra considerazione importante. La corretta selezione del substrato e la progettazione dell'adesivo possono migliorare l'affidabilità meccanica durante l'uso a lungo termine.

Prestazioni RF Bluetooth stabili

Le prestazioni dell'antenna non dipendono solo dall'elemento radiante stesso. La progettazione del punto di alimentazione, la messa a terra, l'adattamento dell'impedenza, la posizione di installazione e i componenti vicini possono tutti influenzare le caratteristiche RF.

Per questo motivo, un fornitore di antenne professionale dovrebbe essere in grado di fornire supporto per la progettazione RF e consigli sulla sintonizzazione invece di fornire semplicemente un'antenna standard.

Montaggio semplice

Le antenne flessibili possono essere fornite con supporto adesivo resistente al calore, che consente loro di essere fissate direttamente alla superficie interna prevista. Ciò può ridurre la necessità di strutture di fissaggio meccaniche aggiuntive e semplificare l'assemblaggio.

Elevata capacità di personalizzazione

Diversi alloggiamenti per cuffie richiedono diverse geometrie dell'antenna. Una soluzione personalizzata può accogliere variazioni in:

• Profilo e dimensioni dell'antenna
• Frequenza operativa
• Lunghezza del cavo
• Tipo di connettore e terminale
• Substrato PI o LCP
• Posizione di installazione
• Raggio di curvatura
• Struttura abitativa del prodotto

Dove possono essere utilizzate le antenne flessibili per cuffie?

Sebbene la tecnologia sia fortemente associata agli auricolari TWS, le antenne flessibili possono supportare una gamma molto più ampia di prodotti audio wireless compatti.

Quali specifiche tecniche dovrebbero prendere in considerazione gli acquirenti?

Quando acquistano un'antenna flessibile da un produttore o fornitore cinese, gli acquirenti dovrebbero valutare sia le specifiche elettriche che quelle meccaniche. Un'antenna adatta allo spazio disponibile potrebbe comunque richiedere la sintonizzazione RF dopo l'installazione all'interno del prodotto finito.

Questi valori dovrebbero essere trattati come specifiche di riferimento. Le prestazioni finali dipendono dal design dell'antenna, dal layout del PCB, dalla struttura di messa a terra, dal materiale dell'alloggiamento, dalla posizione di installazione e dall'architettura RF complessiva.

Come si confronta con le antenne tradizionali?

I produttori generalmente devono considerare diverse tecnologie di antenne, tra cui antenne a molla, antenne PCB rigide e antenne FPC flessibili. L'opzione più adatta dipende dall'architettura del prodotto, dallo spazio disponibile, dall'obiettivo di costo, dai requisiti RF e dal volume di produzione previsto.

Per gli auricolari con strutture dell'alloggiamento irregolari o spazio interno estremamente limitato, la struttura flessibile FPC può fornire un significativo vantaggio di integrazione meccanica. Consente ai progettisti di antenne di aggirare i componenti esistenti invece di richiedere che l'intera struttura del prodotto possa ospitare un'antenna rigida.

In che modo i produttori dovrebbero scegliere l'antenna giusta?

La selezione di un'antenna per cuffie dovrebbe iniziare dal prodotto finito piuttosto che da un catalogo generico di antenne. I seguenti fattori possono aiutare i produttori a prendere una decisione più affidabile.

1. Misura lo spazio disponibile.Fornire informazioni accurate su lunghezza, larghezza, altezza, curve e componenti circostanti della cavità dell'antenna.
2. Definire i requisiti RF.Confermare la gamma di frequenza Bluetooth, la distanza di comunicazione prevista, i requisiti di impedenza e la posizione dell'antenna.
3. Considera i materiali dell'alloggiamento.Plastica, metallo, batterie, componenti di schermatura e altre strutture conduttive possono influenzare le prestazioni RF.
4. Valutare i requisiti meccanici.I prodotti esposti a vibrazioni, movimenti o flessioni ripetute richiedono flessibilità e prestazioni di fissaggio adeguate.
5. Richiedi campioni di prototipi.Testare l'antenna all'interno dell'involucro reale fornisce risultati più significativi rispetto alla valutazione dell'antenna in modo indipendente.
6. Esaminare le capacità di produzione.Per i progetti di produzione di massa, valuta la coerenza della qualità, i test RF, la personalizzazione, la documentazione e la capacità di consegna.

Fornire disegni accurati del prodotto 2D o 3D durante la fase di sviluppo consente al produttore dell'antenna di ottimizzare la progettazione in modo più efficiente. La convalida del prototipo può quindi aiutare a ridurre il rischio di scoprire problemi RF dopo l'inizio della produzione di massa e degli strumenti.

Perché la produzione e i test RF sono importanti?

Le prestazioni dell'antenna dipendono fortemente dalla coerenza della produzione. Piccole variazioni nelle dimensioni, negli schemi conduttivi, nel posizionamento del connettore, nel posizionamento dell'adesivo o nelle caratteristiche del substrato possono influenzare il risultato RF finale.

Pertanto, un produttore di antenne esperto dovrebbe fornire più di un semplice componente fisico. L'ingegneria RF, lo sviluppo dei campioni, l'adattamento dell'impedenza, la messa a punto, l'ispezione della produzione e la documentazione tecnica possono tutti contribuire a un processo di sviluppo del prodotto più prevedibile.

I test RF professionali possono includere la verifica delle prestazioni in una camera anecoica, test ambientali, cicli di temperatura, test di flessione meccanica e altre procedure di controllo qualità in base ai requisiti dell'applicazione.

Per gli appalti internazionali sono importanti anche la documentazione e la garanzia della qualità. A seconda del progetto, gli acquirenti potrebbero aver bisogno di documentazione di conformità dei materiali, rapporti di ispezione, informazioni sull'imballaggio, documenti commerciali e altro supporto relativo all'esportazione.

Domande frequenti

Q1: Cos'è un'antenna per cuffie flessibile?

Un'antenna per cuffie flessibile è un'antenna RF sottile e pieghevole progettata per prodotti audio wireless compatti come auricolari TWS, cuffie Bluetooth, cuffie a conduzione ossea e cuffie wireless. Il suo substrato flessibile gli consente di adattarsi alle superfici interne curve.

Q2: Un'antenna per cuffie flessibile può supportare Bluetooth 5.3?

SÌ. Un'antenna da 2,4 GHz progettata correttamente può essere utilizzata con le applicazioni Bluetooth 5.3 quando il layout RF, la corrispondenza dell'impedenza, la messa a terra e le condizioni di installazione sono implementati correttamente.

Q3: Le dimensioni dell'antenna possono essere personalizzate?

SÌ. Le antenne flessibili possono essere personalizzate in base allo spazio interno e alla struttura meccanica del prodotto. Parametri quali lunghezza, larghezza, forma, spessore, lunghezza del cavo, configurazione del connettore e metodo di installazione possono essere regolati in base ai requisiti del progetto.

Q4: Quali materiali di substrato sono comunemente disponibili?

PI e LCP sono materiali di substrato per antenne flessibili comunemente usati. Il materiale appropriato dipende dalle caratteristiche RF richieste, dalla flessibilità meccanica, dalle condizioni di temperatura, dai requisiti di affidabilità e dal costo di produzione target.

Q5: Un'antenna flessibile può utilizzare il supporto adesivo?

SÌ. Il supporto adesivo può semplificare l'installazione consentendo di fissare l'antenna direttamente alla superficie interna prevista. Il tipo di adesivo deve essere selezionato in base alla temperatura operativa, al materiale dell'alloggiamento, al processo di assemblaggio e alle condizioni di servizio previste.

Q6: Quali informazioni devono fornire gli acquirenti quando richiedono un'antenna personalizzata?

Gli acquirenti dovrebbero idealmente fornire disegni del prodotto, spazio disponibile per l'antenna, informazioni sul layout del PCB, banda di frequenza target, requisiti del connettore, materiale dell'alloggiamento, posizione di installazione, requisiti meccanici e ambiente di applicazione previsto. Queste informazioni aiutano il produttore a sviluppare una soluzione di antenna più adatta.

D7: Perché le prestazioni dell'antenna dovrebbero essere testate all'interno del prodotto finale?

L'antenna non funziona in modo indipendente. Batterie, PCB, componenti metallici, alloggiamenti in plastica, strutture di messa a terra e il corpo umano possono influenzare le prestazioni RF. Il test dell'antenna all'interno dell'involucro finale fornisce quindi una valutazione più realistica della stabilità della connessione e delle prestazioni wireless complessive.

Conclusionee

La crescente domanda di prodotti audio wireless più piccoli e più intelligenti sta creando sfide sempre più complesse nell’integrazione delle antenne. UNAntenna per cuffie flessibileoffre una soluzione efficace combinando dimensioni compatte, flessibilità meccanica, geometria personalizzabile e prestazioni RF Bluetooth affidabili. Per gli auricolari TWS, le cuffie a conduzione ossea, i dispositivi con archetto da collo e altri prodotti wireless compatti, la tecnologia dell'antenna flessibile può offrire una maggiore libertà di progettazione aiutando i produttori a superare le affollate strutture interne.

Per le aziende che cercano una soluzione di antenna personalizzata, la collaborazione con un produttore esperto può semplificare lo sviluppo di prototipi, la sintonizzazione RF, i test e la produzione di massa. Se stai sviluppando una nuova cuffia wireless, un auricolare TWS o un prodotto audio Bluetooth e hai bisogno di un'antenna adatta ai tuoi specifici requisiti meccanici e RF,contattaciper discutere i tuoi disegni, specifiche tecniche, requisiti di personalizzazione, campioni e piani di produzione con il team di ingegneri dell'antenna Qianmu.
