Per le moderne apparecchiature di polizia e di registrazione sul campo, un posizionamento affidabile è più di una comodità: può influire direttamente sulla tracciabilità delle prove e sulla sicurezza operativa.Qianmusviluppa ilAntenna GPS per telecamera corporeacome antenna ceramica GNSS di livello industriale per fotocamere indossabili, terminali per la raccolta di prove, apparecchiature di pattuglia e altri dispositivi mobili esigenti. La sua compatibilità GPS, BeiDou, GLONASS e Galileo, il design RHCP e la robusta struttura in ceramica sono progettati per mantenere una ricezione satellitare stabile in ambienti difficili.
Un'antenna GPS all'interno di una fotocamera indossata deve funzionare in presenza di ostacoli causati dal corpo umano, strutture compatte dei dispositivi, schermature metalliche, moduli RF cellulari, batterie e condizioni esterne mutevoli. Un'antenna GNSS adeguata necessita quindi di qualcosa di più della semplice ricezione satellitare. Questo articolo spiega come la costruzione dell'antenna in ceramica, la polarizzazione circolare, il controllo delle interferenze RF, i materiali ad ampia temperatura e la corretta installazione contribuiscono a un posizionamento stabile. Inoltre, mette a confronto le tecnologie delle antenne FPC in ceramica e flessibili e delinea le considerazioni chiave sulla selezione e l'installazione per i produttori di fotocamere professionali.
Sommario
- Cos'è un'antenna GPS Body Cam?
- Perché le prestazioni GPS sono importanti nelle fotocamere indossate sul corpo?
- Quali fattori di prestazione dovrebbero valutare gli acquirenti?
- Antenna GPS in ceramica e antenna FPC
- Specifiche tecniche principali
- Come dovrebbe essere installata un'antenna GPS?
- Applicazioni tipiche
- Domande frequenti
- Conclusione
Cos'è un'antenna GPS Body Cam?

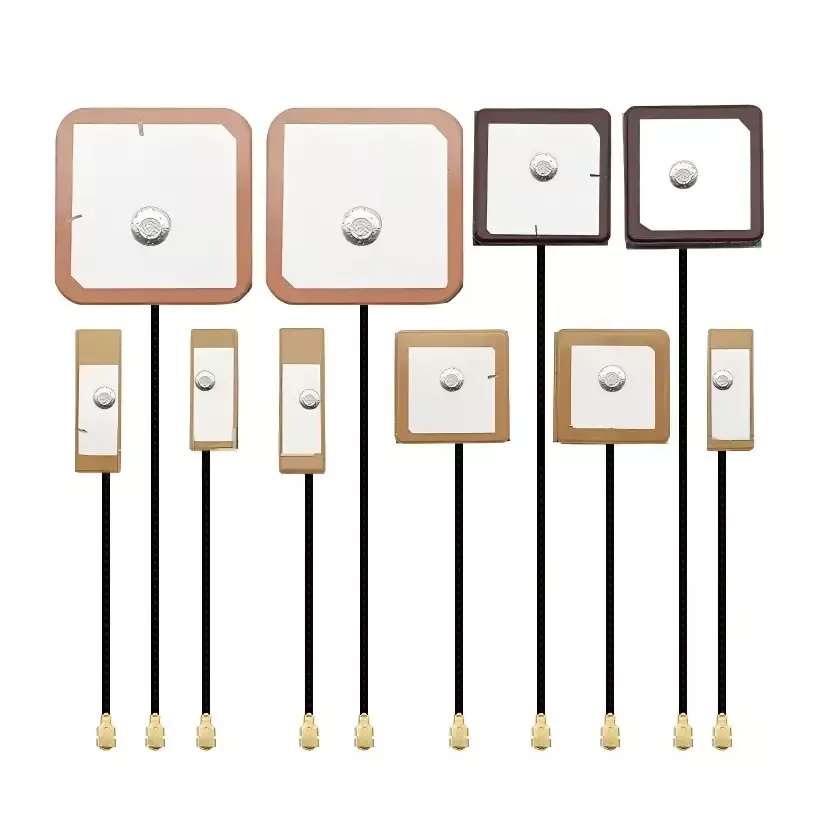

Un'antenna GPS Body Cam è un componente di ricezione GNSS specializzato progettato per acquisire segnali di navigazione satellitare per fotocamere indossabili e terminali portatili per la registrazione di prove. A differenza di un'antenna GPS generica, deve funzionare all'interno di un involucro compatto e allo stesso tempo gestire l'ostruzione del corpo, le interferenze elettroniche, il movimento e i cambiamenti degli ambienti esterni.
La soluzione di Qianmu utilizza una struttura di patch in ceramica ad alto dielettrico e polarizzazione circolare destra (RHCP). Il design supporta GPS L1 a 1575,42 MHz e BeiDou B1 a 1561 MHz, mentre la compatibilità con i principali sistemi di navigazione satellitare può supportare applicazioni di posizionamento professionale sia nei mercati nazionali che internazionali.
L'antenna riceve i segnali satellitari e trasmette il segnale RF ottimizzato al chipset di posizionamento. Il dispositivo può quindi calcolare le informazioni su posizione, velocità, tempo e altitudine e associare i dati sulla posizione all'audio e al video registrati. Ciò crea una connessione pratica tra il contenuto registrato e il luogo in cui si è verificato un evento.
Perché le prestazioni GPS sono importanti nelle fotocamere indossate sul corpo?
Le telecamere indossate vengono spesso utilizzate mentre il personale cammina, corre, gira, entra negli edifici o guida veicoli. Questi movimenti creano un ambiente RF più difficile di quello normalmente sperimentato da un ricevitore GPS stazionario.
Il posizionamento stabile può fornire diversi vantaggi pratici:
- Tracciabilità delle prove:Le informazioni sulla posizione possono essere associate a filmati registrati ed eventi operativi.
- Registrazioni continue della traiettoria:Una ricezione satellitare affidabile aiuta a ridurre le lacune nel rilevamento del movimento.
- Consapevolezza operativa:Le squadre sul campo possono ottenere informazioni sulla posizione più affidabili durante le operazioni mobili.
- Deriva di posizionamento ridotta:Migliori prestazioni dell'antenna possono aiutare a limitare le letture della posizione instabili causate da segnali deboli o riflessi.
- Distribuzione globale:La compatibilità GNSS multisistema è utile per apparecchiature destinate a mercati geografici diversi.
Per i produttori, la selezione dell’antenna dovrebbe quindi essere considerata durante le prime fasi di progettazione della fotocamera piuttosto che trattata come un compito finale di selezione dei componenti.
Quali fattori di prestazione dovrebbero valutare gli acquirenti?
1. Compatibilità del sistema satellitare
Le body camera professionali possono essere distribuite in diversi paesi e ambienti operativi. Supportare GPS e BeiDou e allo stesso tempo GLONASS e Galileo può fornire maggiore flessibilità nella progettazione di apparecchiature per i mercati nazionali ed esteri.
2. Polarizzazione circolare
I segnali satellitari GNSS hanno caratteristiche di polarizzazione circolare. Un'antenna RHCP è progettata per soddisfare questa proprietà del segnale e può aiutare a ridurre l'impatto di determinati segnali riflessi e polarizzati in modo improprio. Ciò diventa particolarmente utile intorno a edifici, veicoli, strutture metalliche e altre superfici riflettenti.
3. Resistenza alle interferenze RF
Una moderna fotocamera può contenere moduli di comunicazione 4G/5G, Wi-Fi, processori, batterie e altri circuiti elettronici. Questi componenti possono creare un ambiente elettricamente complesso. L'abbinamento dell'antenna e un'adeguata separazione fisica possono contribuire a ridurre l'accoppiamento RF indesiderato e migliorare la stabilità del posizionamento.
4. Affidabilità ambientale
L'attrezzatura professionale può essere esposta al caldo estivo, al freddo invernale, alle vibrazioni, agli urti, all'umidità e al funzionamento prolungato all'aperto. Il design ceramico industriale di Qianmu è specifico per un intervallo di temperature operative compreso tra -40°C e +75°C, supportando applicazioni in cui i componenti di livello consumer potrebbero non fornire un margine ambientale sufficiente.
5. Durabilità meccanica
L'attrezzatura indossata sul corpo subisce movimenti ripetuti e manipolazioni fisiche. Una struttura di antenna in ceramica rigida può fornire una migliore stabilità dimensionale rispetto a una struttura flessibile in applicazioni in cui la durata meccanica è una priorità.
Antenna GPS in ceramica e antenna FPC
Sia la tecnologia dell'antenna ceramica che quella FPC possono essere utili, ma le loro caratteristiche sono diverse. La scelta corretta dipende dalla struttura del prodotto, dallo spazio disponibile, dalle condizioni ambientali, dalle prestazioni di posizionamento richieste e dall'applicazione target.
| Fattore di confronto | Antenna in ceramica Qianmu | Antenna GPS FPC standard |
|---|---|---|
| Materiale principale | Ceramica sinterizzata industriale ad alta temperatura | Pellicola PI flessibile |
| Ricezione del segnale | Progettato per una forte acquisizione del segnale satellitare | Adatto per applicazioni generiche compatte |
| Polarizzazione | RHCP | Dipende dal design dell'antenna |
| Temperatura operativa | Da -40°C a +75°C | Dipende dal modello specifico |
| Struttura meccanica | Costruzione rigida in ceramica | Costruzione di film flessibile |
| Controllo delle interferenze | Progettato per ambienti RF esigenti | Dipende maggiormente dal layout e dall'installazione del sistema |
| Applicazione tipica | Body camera professionali e terminali industriali | Elettronica di consumo e portatile compatta |
Per i produttori che sviluppano dispositivi professionali per la registrazione di prove, un'antenna GNSS in ceramica può offrire un'utile combinazione di prestazioni RF, resistenza ambientale e stabilità strutturale.
Specifiche tecniche principali
Quando valutano un'antenna GPS per una fotocamera corporea, gli ingegneri dovrebbero rivedere le specifiche RF e meccaniche complete anziché concentrarsi solo sulla compatibilità della frequenza nominale.
| Parametro | Specifica di Qianmu |
|---|---|
| Tipo di prodotto | Antenna GNSS per montaggio superficiale in ceramica |
| Bande operative | GPS L1: 1575,42 MHz; BeiDou B1: 1561 MHz |
| Polarizzazione | Polarizzazione circolare destra (RHCP) |
| Impedenza caratteristica | 50Ω |
| VSWR | ≤1,8 |
| Guadagno di picco | 3,0–3,8 dBi |
| Temperatura operativa | Da -40°C a +75°C |
| Temperatura di conservazione | Da -45°C a +80°C |
| Installazione | Posizionamento SMT, saldatura a foro passante o connettori personalizzati |
Queste specifiche forniscono un utile punto di partenza per gli ingegneri RF. Tuttavia, le prestazioni finali dell'antenna devono essere sempre verificate dopo l'integrazione nell'involucro completo della fotocamera poiché i materiali dell'alloggiamento, il posizionamento della batteria, il layout del PCB, il percorso dei cavi e i moduli wireless nelle vicinanze possono influenzare in modo significativo le prestazioni RF effettive.
Come dovrebbe essere installata un'antenna GPS?
Anche un'antenna ad alte prestazioni può avere prestazioni inferiori se installata in modo errato. È quindi essenziale una corretta integrazione meccanica e RF.
Scegli una posizione di installazione adatta
L'area di radiazione della ceramica non deve essere coperta direttamente da alloggiamenti metallici, batterie o staffe metalliche. In genere è preferibile un'area non metallica verso la parte superiore della fotocamera. Qianmu consiglia di mantenere almeno 15 mm di separazione dalle antenne 4G/5G e Wi-Fi laddove la struttura del prodotto lo consente.
Seguire le corrette procedure di saldatura
Per le antenne di tipo pin, i giunti di saldatura devono essere completi e sicuri. Per i prodotti SMT, l'antenna deve essere allineata correttamente e montata secondo il processo PCB consigliato. Evitare una pressione meccanica eccessiva perché i componenti in ceramica possono essere danneggiati da una manipolazione impropria.
Instradamento dei cavi di controllo e della linea di alimentazione
I cavi dell'antenna devono essere instradati con attenzione per ridurre l'accoppiamento non necessario con linee elettriche e circuiti ad alta corrente. Se opportuno, è possibile utilizzare anche materiali isolanti per isolare l'antenna da forti fonti di interferenza elettrica.
Testare il dispositivo completo
I test di laboratorio sui componenti sono importanti, ma non dovrebbero sostituire la verifica dell’intera macchina. Dopo l'assemblaggio, i produttori dovrebbero valutare l'acquisizione satellitare con avvio a freddo e a caldo, la precisione del posizionamento, il conteggio dei satelliti e la continuità della traiettoria in condizioni esterne realistiche.
Quali applicazioni possono utilizzare un'antenna GPS Body Cam?
Un'antenna GNSS professionale può supportare un'ampia gamma di apparecchiature mobili di registrazione e posizionamento, tra cui:
- Telecamere per il corpo delle forze dell'ordine 4G/5G
- Terminali di registrazione della polizia e delle forze dell'ordine
- Body camera per la gestione urbana e l'amministrazione stradale
- Attrezzature per prove audiovisive dei vigili del fuoco
- Terminali di registrazione antideflagranti e a sicurezza intrinseca
- Attrezzature per l'ispezione mineraria e petrolchimica
- Dispositivi di ispezione elettrica e pattugliamento ferroviario
- Terminali per ispezione esterna e funzionamento sul campo
- Fotocamere indossabili multibanda orientate all'esportazione
La combinazione di ricezione GNSS, integrazione compatta e durabilità ambientale rende questa tecnologia di antenna particolarmente rilevante per le apparecchiature professionali che devono funzionare continuamente al di fuori di ambienti interni controllati.
Domande frequenti
1. Quali sistemi satellitari supporta l'antenna GPS Body Cam?
L'antenna è progettata attorno alle frequenze GPS L1 e BeiDou B1 e supporta applicazioni GNSS multisistema che coinvolgono GPS, BeiDou, GLONASS e Galileo.
2. Perché l'RHCP è importante per la ricezione GNSS?
RHCP, o polarizzazione circolare destra, corrisponde alle caratteristiche di polarizzazione dei comuni segnali satellitari GNSS. Può aiutare a migliorare l'uniformità della ricezione e a ridurre l'impatto di alcuni segnali riflessi o polarizzati in modo improprio.
3. L'antenna può funzionare a temperature estreme?
L'intervallo di temperatura operativa specificato è compreso tra -40°C e +75°C, rendendo l'antenna adatta a molte applicazioni industriali e esterne impegnative.
4. È possibile personalizzare l'antenna per un nuovo design della fotocamera?
SÌ. In qualità di produttore originale, Qianmu può supportare lo sviluppo di antenne personalizzate in base alla struttura del dispositivo, alla frequenza operativa, ai requisiti di installazione, alla configurazione del connettore e agli obiettivi prestazionali RF.
5. Quanta distanza dovrebbe essere mantenuta dalle antenne 4G/5G e Wi-Fi?
Si consiglia una separazione minima di 15 mm laddove la struttura del prodotto lo consente. La distanza finale deve essere confermata tramite test RF poiché la geometria dell'involucro e l'elettronica interna possono modificare la posizione ottimale dell'antenna.
6. È necessario eseguire test all'aperto dopo l'installazione dell'antenna?
SÌ. Si consiglia vivamente di testare all'aperto il dispositivo completo. Gli ingegneri dovrebbero verificare l'acquisizione del satellite, la precisione del posizionamento, gli avviamenti a freddo e a caldo e la continuità della traiettoria dopo che l'antenna è stata integrata nell'involucro finale.
Conclusionee
Un'antenna GNSS affidabile è un componente fondamentale di una fotocamera professionale indossata sul corpo perché le prestazioni di posizionamento influenzano l'accuratezza della posizione, la tracciabilità delle prove e l'affidabilità operativa. La struttura in ceramica, la polarizzazione RHCP, la compatibilità GNSS multi-sistema, il controllo delle interferenze e le prestazioni ad un'ampia gamma di temperature possono fornire una base più solida per le impegnative applicazioni body-camera.
Qianmu combina ricerca e sviluppo di antenne, produzione, test RF e produzione personalizzata per supportare i produttori di body-camera e gli integratori di sistemi. Per progetti che richiedono bande di frequenza, dimensioni, connettori, strutture di installazione o ottimizzazione RF personalizzati, esplora la soluzione Antenna GPS Body Cam econtattaciper consulenza tecnica, campioni e sviluppo di antenne personalizzate.
