Antenna GPS BeiDou

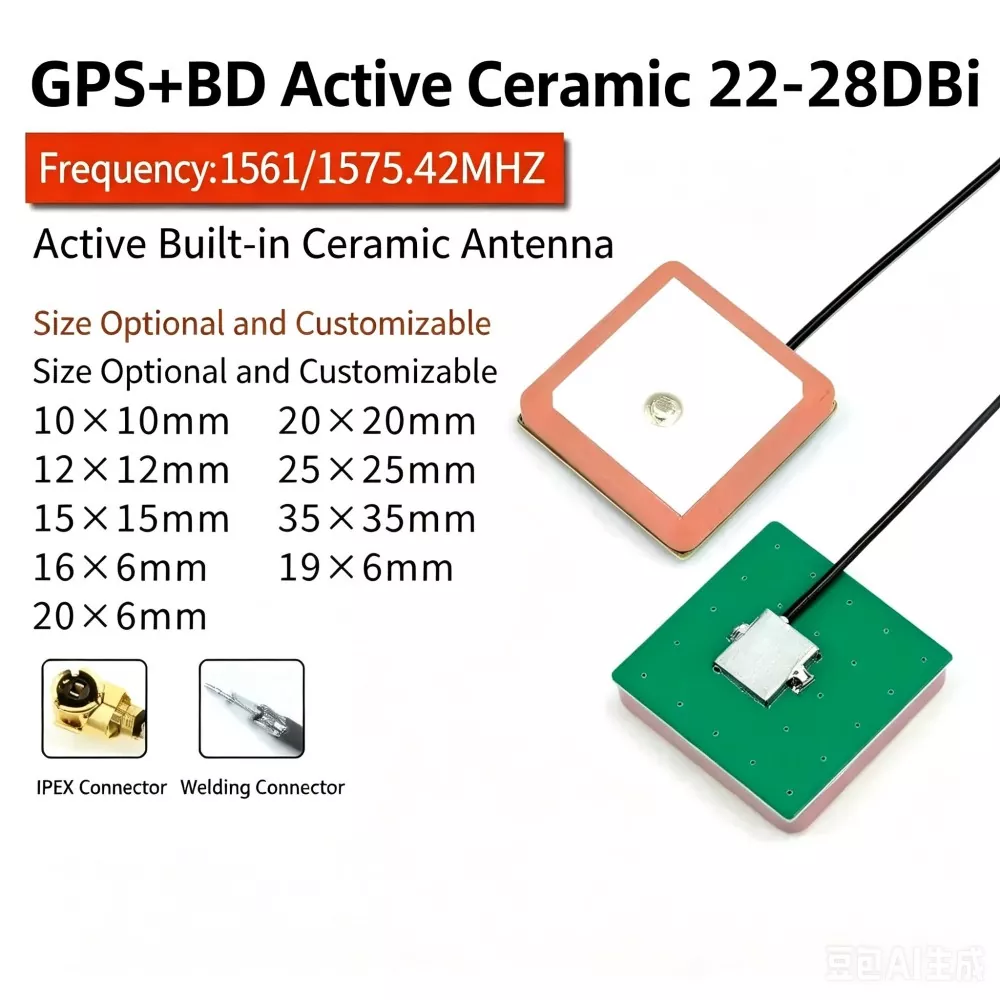

Un'antenna GPS BeiDou è un componente RF di navigazione satellitare progettato per la ricezione di segnali di frequenza L1/B1, inclusi GPS L1 (1575,42 MHz) e BeiDou B1 (1561 MHz).

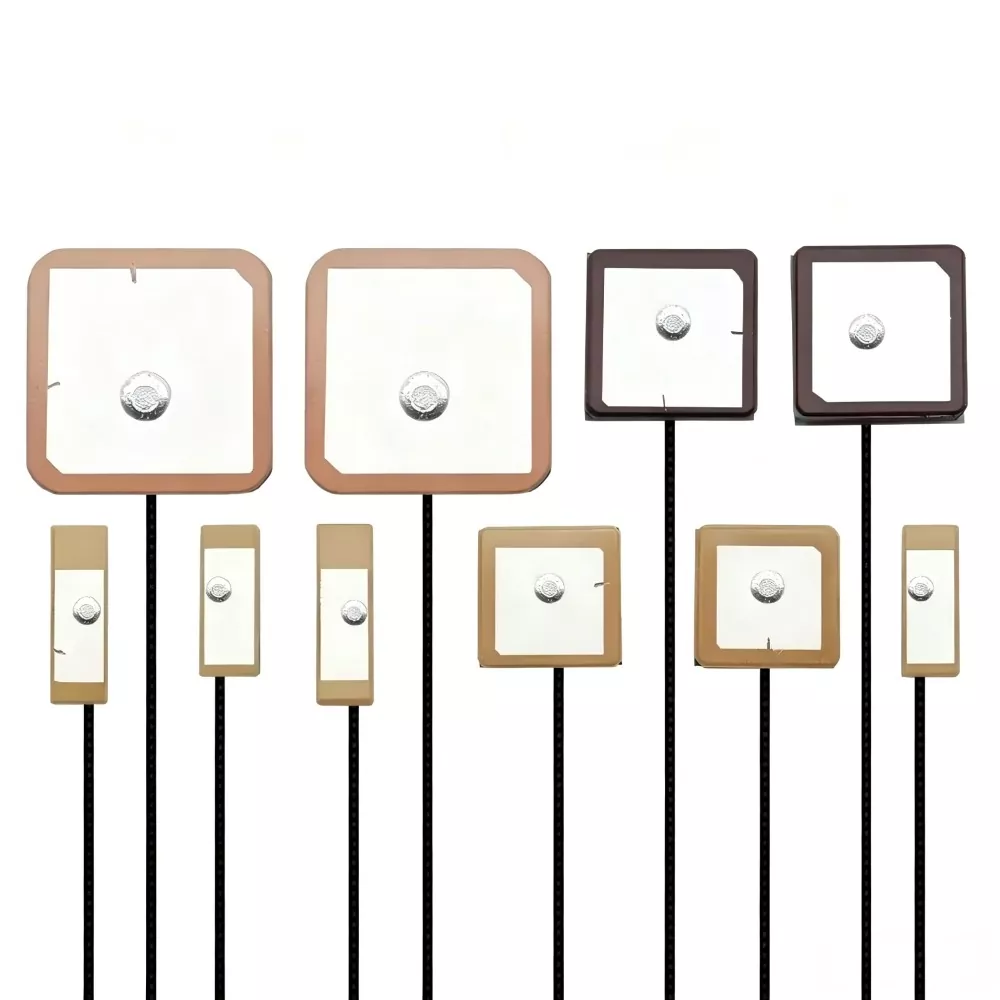

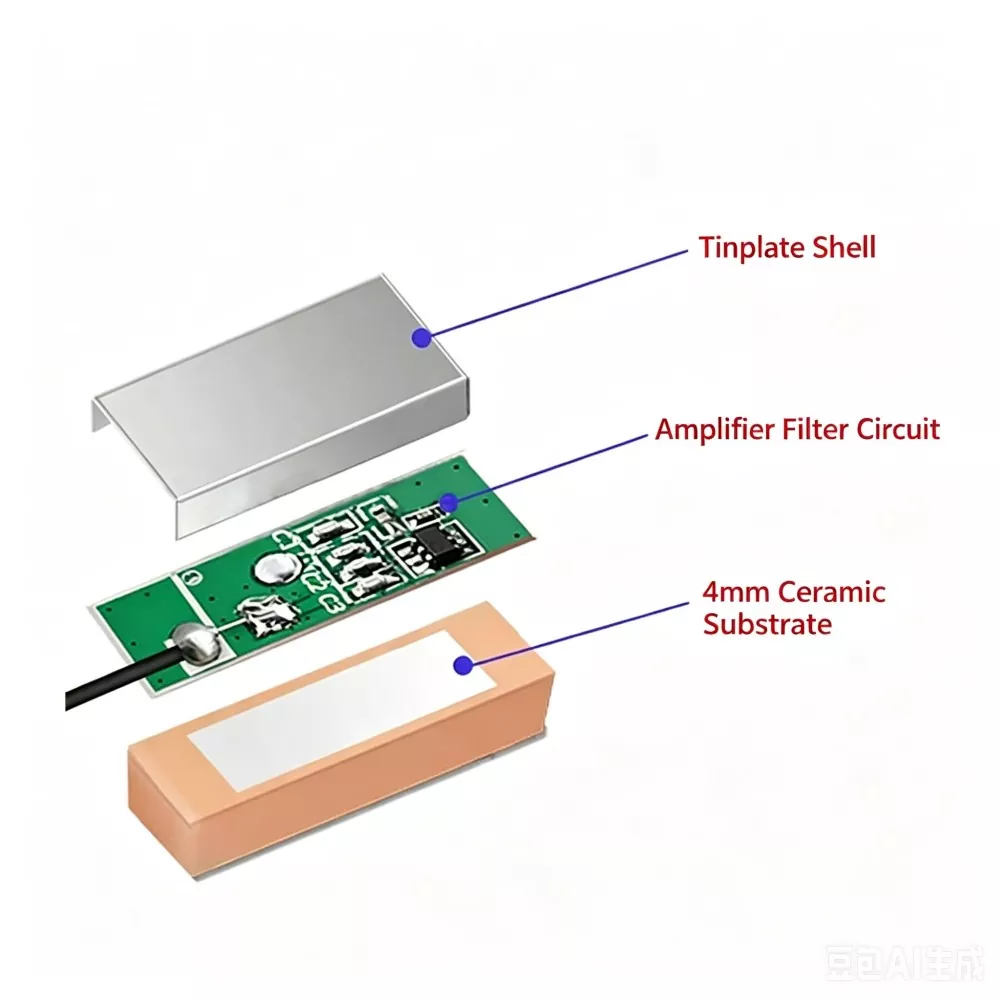

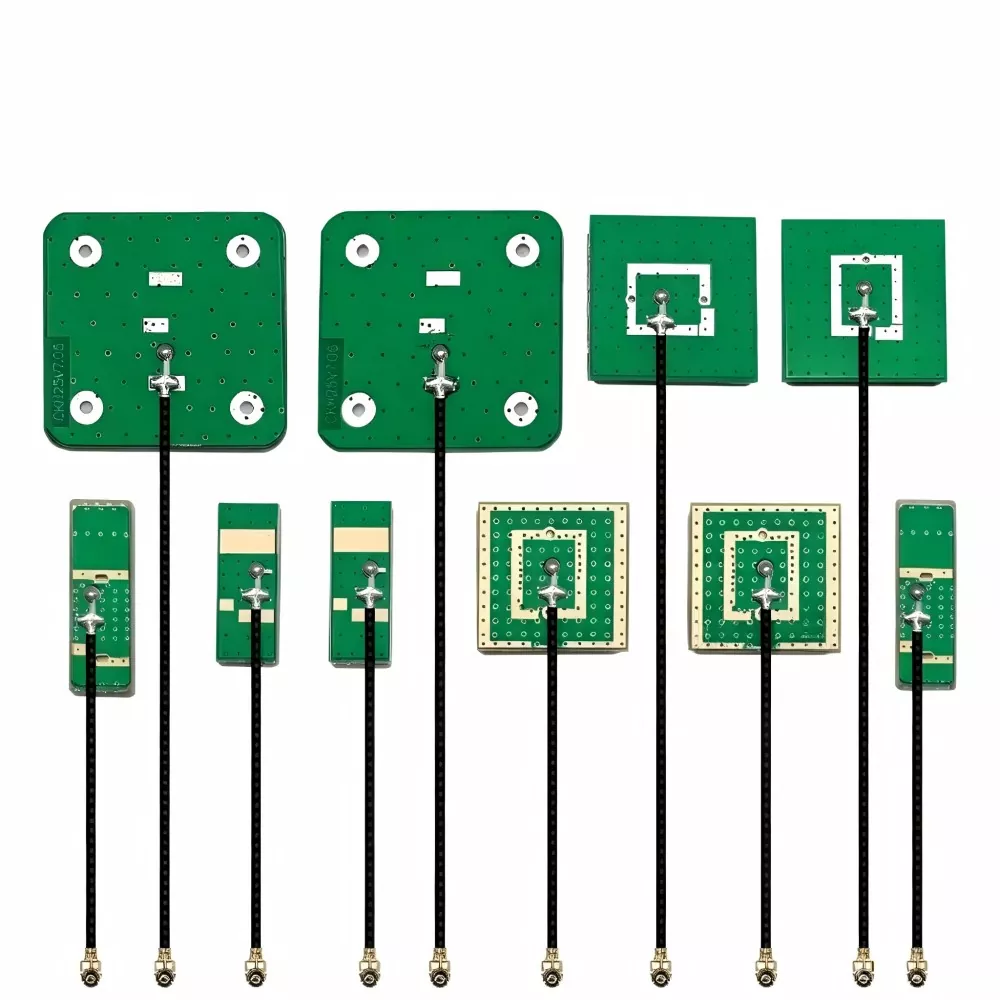

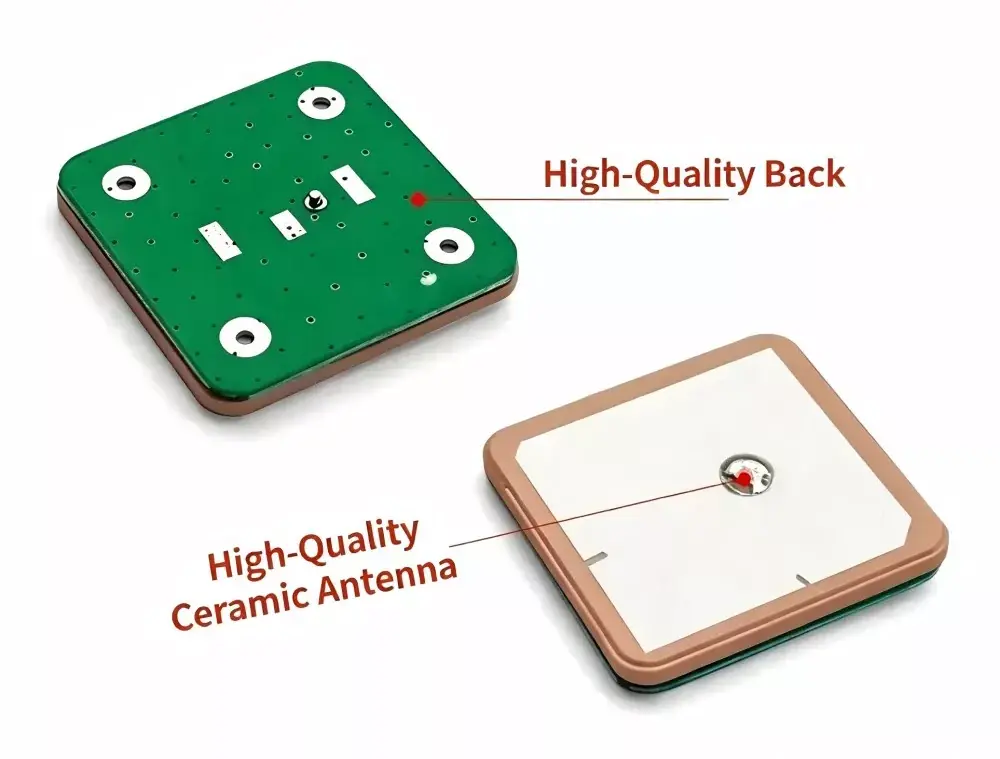

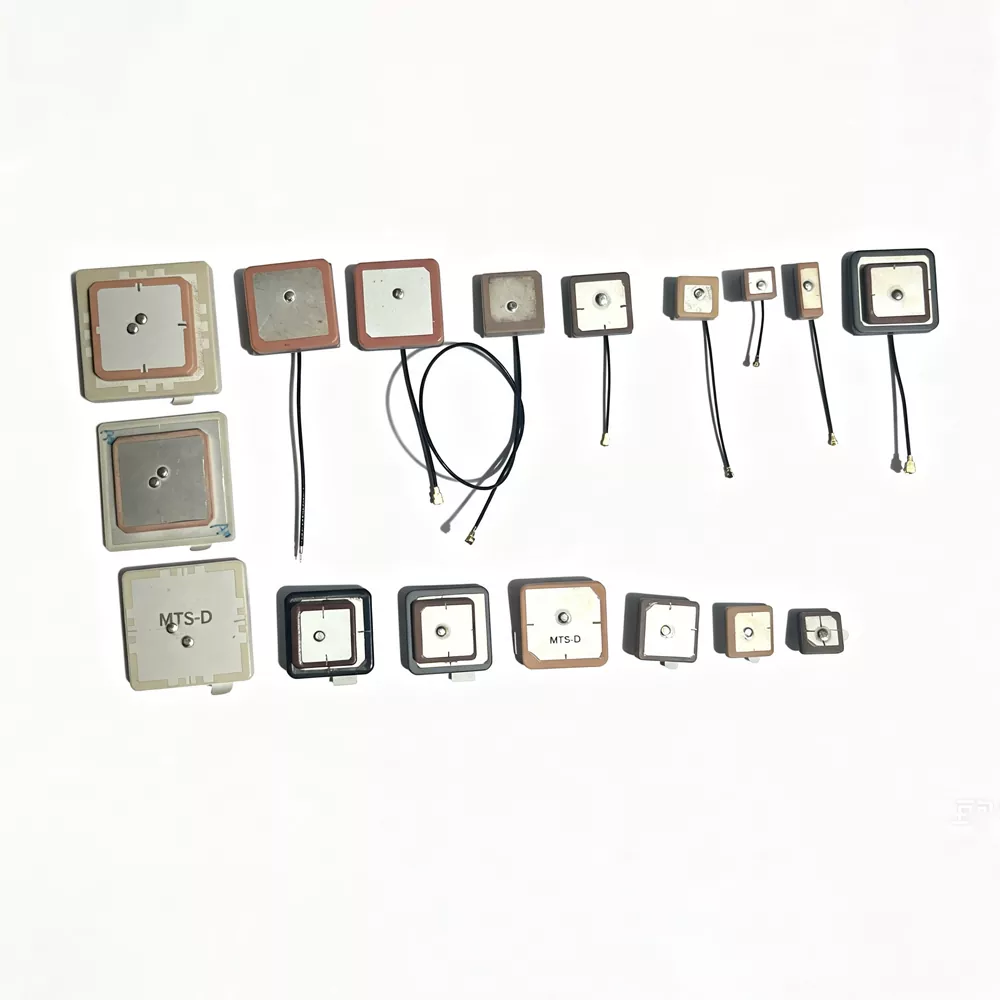

L'antenna utilizza tipicamente una struttura patch dielettrica ceramica con un materiale ad alta permettività. La ricezione del segnale si ottiene attraverso la risonanza elettromagnetica tra il patch metallico e il substrato ceramico, convertendo i deboli segnali RF satellitari in segnali elettrici a basso rumore per l'elaborazione del ricevitore GNSS.

La polarizzazione circolare destra (RHCP) viene utilizzata per abbinare le caratteristiche di trasmissione satellitare, riducendo la perdita di disadattamento di polarizzazione in ambienti di ricezione dinamici.

Dispositivi compatibili

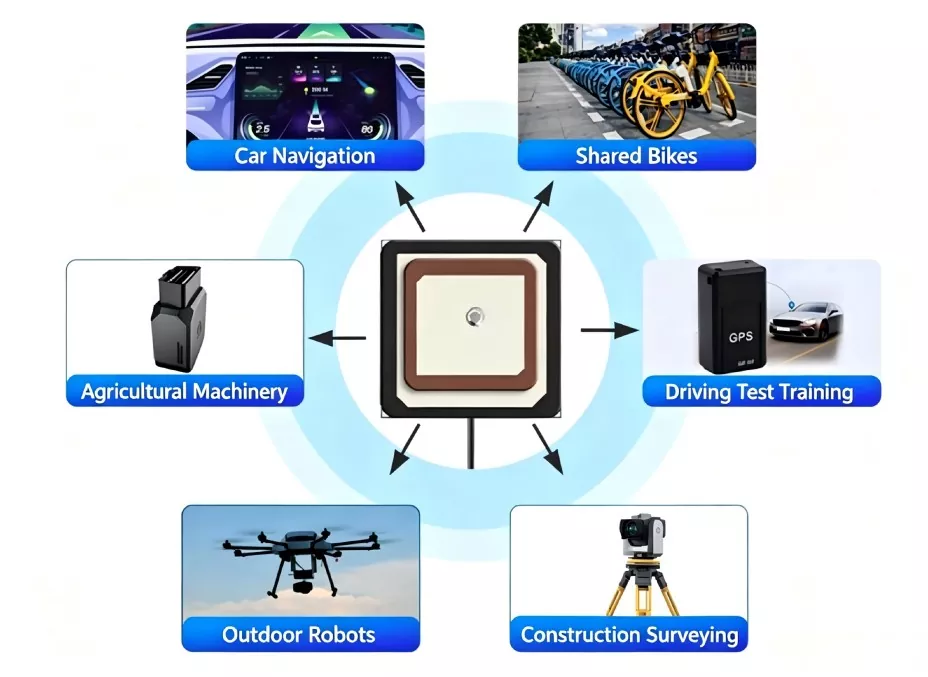

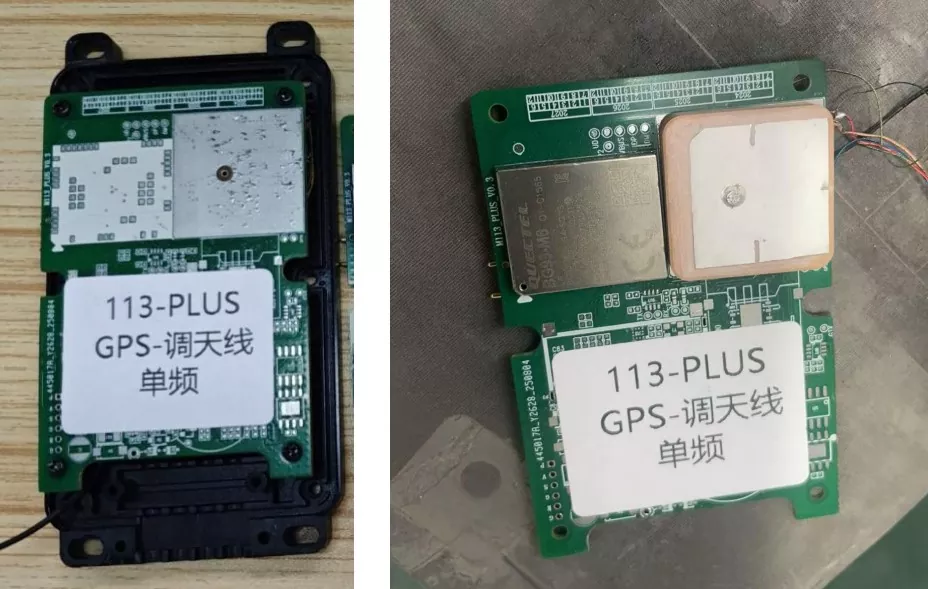

Come sourceFactory, produciamo l'antenna GPS BeiDou. Vanta una compatibilità eccezionale ed è ampiamente utilizzato nei seguenti dispositivi:

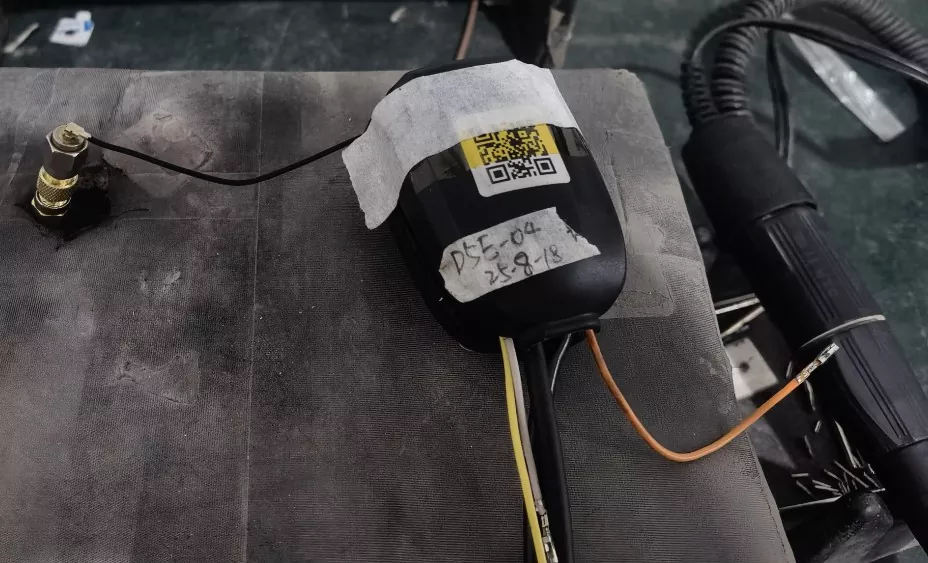

• A bordo dei veicoli e in viaggio: sistemi di navigazione a bordo dei veicoli, lucchetti intelligenti per biciclette condivise e scooter elettrici, dashcam e localizzatori OBD.

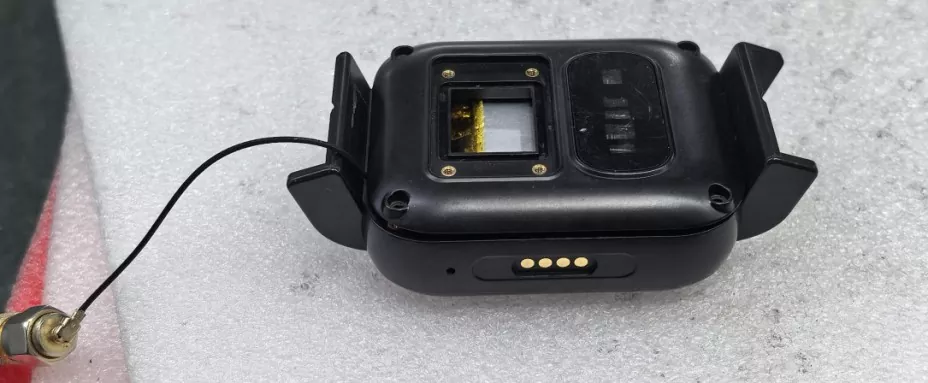

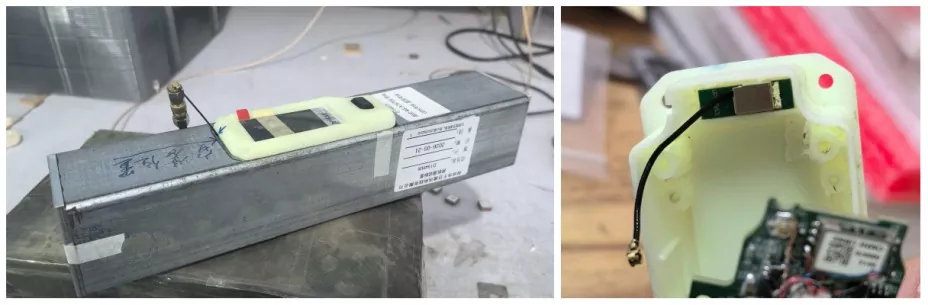

• Internet delle cose e dispositivi indossabili: smartwatch, badge di localizzazione per bambini/anziani, localizzatori di animali in miniatura, tag di tracciamento delle risorse.

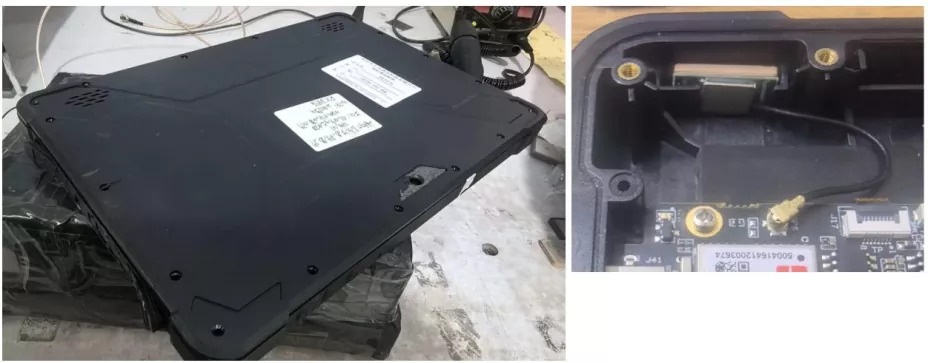

• Industria e rilevamento: terminali di rilevamento e mappatura ad alta precisione, controllori di volo per droni agricoli, sensori IoT industriali, PDA portatili.

Punti di forza fondamentali e dati misurati reali

L'antenna esterna GPS di produzione in fabbrica possiede i seguenti vantaggi principali:

1. Il massimo equilibrio tra dimensioni e prestazioni: utilizzando la tecnologia ceramica co-fired multistrato a bassa temperatura (LTCC), questo componente mantiene una frequenza di risonanza stabile anche in un contenitore ultrasottile che misura solo 16×6×4,5 mm, rendendolo ideale per dispositivi IoT miniaturizzati con vincoli di spazio.

2. Eccellente capacità di rilevamento del segnale debole: dotato di un LNA (amplificatore a basso rumore) ad alte prestazioni, la figura di rumore misurata (NF) è ≤2,0 dB e il guadagno può raggiungere 25 dB ± 3 dB. Nei test effettivi, il tempo di acquisizione satellitare con avvio a freddo del dispositivo è stato ridotto a 25 secondi e può acquisire stabilmente più di 7 satelliti anche in ambienti canyon urbani.

3. Stabilità alle alte temperature: il coefficiente di temperatura del dielettrico ceramico è controllato entro ±30 ppm/℃. In ambienti estremi che vanno da -40 ℃ a 85 ℃, lo spostamento della frequenza di risonanza è ≤±5 MHz, di gran lunga superiore a quello delle antenne PCB convenzionali.

4. Corrispondenza di impedenza e anti-interferenza: design di impedenza standard da 50Ω con VSWR ≤ 1,5; disponibile opzionalmente con un rivestimento in ferrite sulla superficie, che offre una soppressione fuori banda ≥ 40 dB e scherma efficacemente la scheda madre dalle interferenze ad alta frequenza come i convertitori DC-DC.

Specifiche e parametri tecnici principali

Confronto approfondito con i prodotti concorrenti

1. Requisiti di autorizzazione

L'antenna deve essere posizionata in un'area priva di ostacoli. Nessun oggetto metallico di grandi dimensioni dovrebbe essere presente entro un angolo di elevazione di 30° sopra l'antenna. Un piano di massa continuo di 7 cm x 7 cm deve essere riservato sotto l'antenna come riflettore, senza che sia consentito il passaggio direttamente sotto l'area attiva.

2. Isolamento EMI

Tenere l'antenna lontana da componenti ad alto rumore come convertitori DC-DC, oscillatori a cristallo, CPU e altoparlanti. Si consiglia una distanza di separazione minima di 2 cm.

3. Impedance Control

Mantenere un'impedenza controllata di 50 Ω dal punto di alimentazione dell'antenna al modulo GNSS. Le tracce RF devono essere mantenute corte, con un percorso regolare e senza curve ad angolo retto.

4. Controllo dell'orientamento

La superficie ceramica deve essere rivolta verso l'alto e rimanere parallela al piano terra. L'angolo di inclinazione non deve superare i 15° per mantenere le caratteristiche di ricezione RHCP stabili.

Considerazioni sull'ingegneria RF

1. Dipendenza dal piano terra

Un'antenna GNSS richiede un piano di terra stabile. Le prestazioni sono direttamente correlate alle dimensioni e alla simmetria del terreno.

2. Sensibilità all'ambiente multipercorso

Gli ambienti urbani introducono percorsi di riflessione del segnale che degradano l'accuratezza del posizionamento e aumentano la diluizione della precisione (DOP).

3. Contributo dell'LNA

Il guadagno dell'amplificatore a basso rumore migliora la sensibilità di acquisizione ma aumenta anche la suscettibilità alle interferenze fuori banda se il filtraggio è insufficiente.

4. Stabilità della frequenza

I coefficienti di temperatura del dielettrico ceramico influenzano la deriva risonante in condizioni di ciclo termico.

Come scegliere il prodotto giusto?

Quando si seleziona un'antenna GPS esterna, considerare i seguenti fattori chiave:

1. Frequenza e polarizzazione Conferma se il dispositivo richiede il supporto GPS L1, BeiDou B1 o doppia frequenza. Non mischiare antenne GNSS a polarizzazione circolare con antenne a polarizzazione lineare come i tipi 2.4G, poiché ciò comporterebbe una mancata corrispondenza e una ricezione degradata.

2. Spazio di installazione Per i dispositivi compatti, viene generalmente utilizzata un'antenna ceramica a causa del suo fattore di forma ridotto. Per applicazioni sensibili ai costi con spazio sufficiente, possono essere prese in considerazione le antenne PCB. In ambienti RF complessi, le antenne ceramiche forniscono prestazioni più stabili.

3. Progettazione attiva o passiva Se il dispositivo ha un involucro metallico o una linea di alimentazione RF lunga (>1 m), si consiglia un'antenna attiva con LNA integrato per compensare la perdita di segnale.

4. Dati di validazione La selezione dovrebbe basarsi sulle prestazioni misurate sul campo (ad esempio, acquisizione satellitare, C/N0, ora di avvio a freddo), non solo sulle specifiche di laboratorio.

Perché scegliere noi (Comunicazioni Qianmu)?

• Fornitura diretta dalla fabbrica di origine: rifiutiamo i margini di profitto degli intermediari e offriamo prezzi franco fabbrica altamente competitivi con MOQ flessibili.

• Forti capacità di ricerca e sviluppo e personalizzazione: disponiamo di un team di ingegneri RF professionisti in grado di personalizzare rapidamente le dimensioni del chip ceramico, la forma dello strato d'argento e il guadagno LNA in base alla struttura ID e al layout PCB.

• Convalida in casi reali: i nostri prodotti sono stati integrati con successo nelle catene di fornitura di diversi marchi leader nel settore del bike sharing, della navigazione a bordo dei veicoli e dei dispositivi indossabili intelligenti, risolvendo innumerevoli problemi come "ricerca lenta delle stelle e frequente perdita di stelle". Problema.

• Servizi per l'intero ciclo di vita: forniamo supporto tecnico completo, dalle simulazioni di adattamento dell'impedenza pre-vendita alla guida al layout dell'antenna fino all'analisi rapida dei prodotti difettosi dopo la vendita.

Domande frequenti

Q1: Le antenne ceramiche in diverse bande di frequenza possono essere utilizzate in modo intercambiabile?

R: No. Le antenne GNSS e le antenne 2.4G/5.8G utilizzano diversi tipi di polarizzazione e meccanismi operativi. Le antenne GNSS sono tipicamente RHCP, mentre le antenne 2.4G/5.8G sono polarizzate linearmente. La mancata corrispondenza tra polarizzazione e frequenza provoca un significativo degrado del segnale o la perdita dell'aggancio del satellite.

Q2: Perché le dimensioni dell'antenna influiscono sulle prestazioni?

R: Le prestazioni dell'antenna ceramica sono correlate all'area radiante effettiva e alla costante dielettrica. Un volume ceramico maggiore generalmente migliora il guadagno e la sensibilità. Tuttavia, nei progetti compatti, le prestazioni possono essere parzialmente ottimizzate attraverso la sintonizzazione dell'antenna e la progettazione del piano di massa.

Q3: Qual è l'impedenza dell'antenna GPS esterna?

R: L'impedenza di progettazione standard è 50Ω, comunemente utilizzata nei sistemi front-end RF GNSS. I valori di impedenza personalizzati possono essere supportati a seconda dei requisiti di corrispondenza a livello di sistema.

Q4: Come vengono verificate le prestazioni di installazione?

R: La valutazione si basa in genere sui parametri del ricevitore GNSS come il conteggio delle acquisizioni satellitari, l'SNR (rapporto segnale-rumore) e il tempo di avvio a freddo in condizioni di cielo aperto. Per un funzionamento stabile, in un ambiente di test standard sono previsti più agganciamenti dei satelliti e valori C/N0 coerenti
