Cos'è esattamente un'antenna di gomma?

A antenna in gomma(comunemente nota come antenna di gomma o antenna di papera di gomma) è una piccola antenna comuneantenna omnidirezionalechiamato per il suo strato protettivo esterno di gomma o plastica. È ampiamente utilizzato nei dispositivi di comunicazione wireless come walkie-talkie, router wireless, autoradio e dispositivi IoT. Qianmu Communications ne spiega le caratteristiche principali e i principi di funzionamento:

1. Struttura e caratteristiche del design

Materiali esterni:

Lo strato esterno è realizzato in gomma/silicone flessibile (alcuni sono in plastica dura), fornendo protezione fisica come impermeabilità, resistenza agli urti e resistenza alla corrosione.

Il colore è solitamente nero, con alcune opzioni personalizzate disponibili in altri colori (come bianco o arancione).

Struttura interna:

Nucleo radiante: un filo metallico interno avvolto a spirale (rame o acciaio) nascosto all'interno, che funge da elemento radiante dell'antenna.

Circuito di adattamento di base: un piccolo circuito di adattamento (come un condensatore o un induttore) può essere integrato nella parte inferiore per ottimizzare l'impedenza (tipicamente 50 Ω) per l'adattamento del dispositivo.

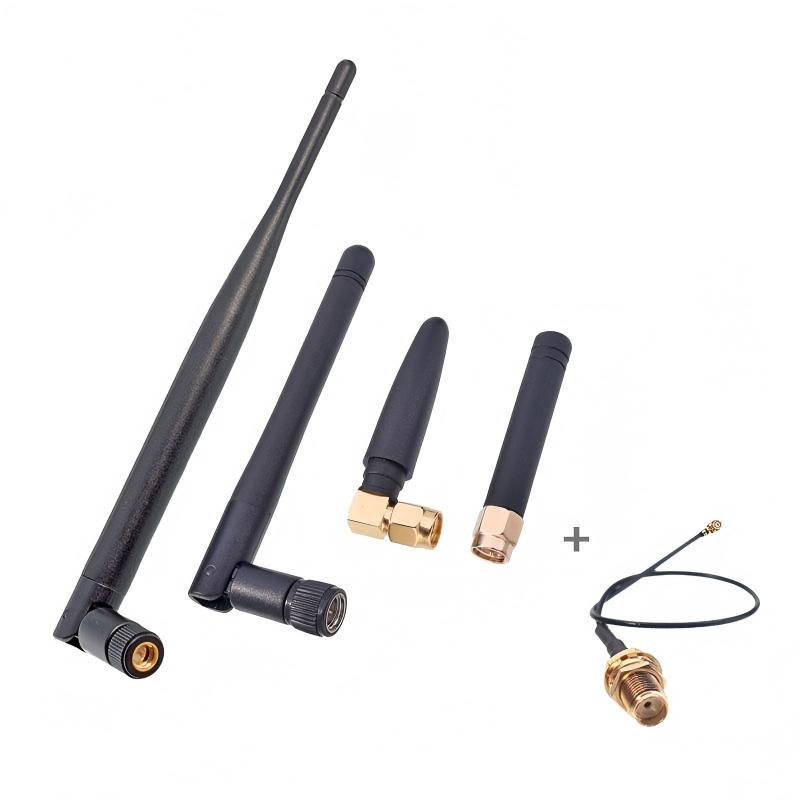

Connettore: nella parte inferiore vengono utilizzate interfacce RF comuni come SMA, RP-SMA e TNC, consentendo il collegamento diretto a vite all'apparecchiatura.

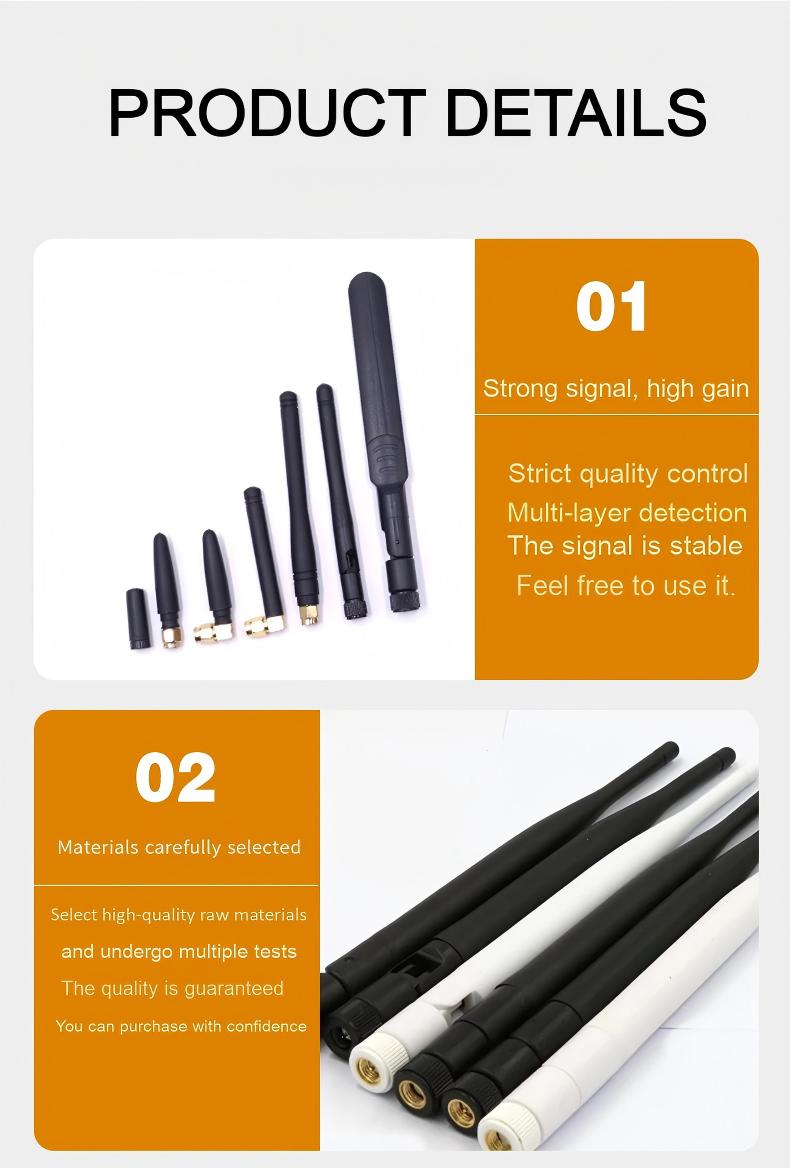

Forma: cilindrica o conica, tipicamente di 5–20 cm di lunghezza (a seconda della banda di frequenza operativa), con un diametro di circa 0,5–2 cm.

2. Principio di funzionamento e caratteristiche elettriche

Principio di radiazione: il filo a spirale interno funziona essenzialmente come un'antenna unipolare accorciata, con la sua lunghezza elettrica estesa attraverso la struttura a spirale, consentendo la risonanza nella banda di frequenza target (come 433 MHz o 2,4 GHz) nonostante le sue piccole dimensioni fisiche.

Radiazione omnidirezionale: Se installato verticalmente, fornisce una radiazione uniforme in direzione orizzontale a 360°, con guadagno inferiore in direzione verticale.

Copertura della banda

1. Banda singola: progettato specificamente per una particolare banda di frequenza (ad esempio, GPS 1,5 GHz, 4G 1,8 GHz).

2. Multibanda: supporta frequenze multiple (ad esempio, copertura simultanea UHF 400 MHz e 2,4 GHz) tramite spirale segmentata o design induttivo.

3. Vantaggi principali

Durabilità fisica:

L'involucro in gomma è resistente alla piegatura e impermeabile (normalmente classificato IP67), rendendolo adatto per applicazioni esterne o mobili (come dispositivi automobilistici e portatili).

Facile da installare:

Collega direttamente l'interfaccia del dispositivo senza configurazioni complesse.

Basso costo:

La produzione industriale di massa ha costi bassi.

Leggero:

In genere pesa meno di 50 grammi, il che lo rende ideale per i dispositivi portatili.

4. Scenari applicativi tipici

Elettronica di consumo:

Router domestico (Wi-Fi 2,4 GHz/5 GHz), cuffie Bluetooth, sensori domestici intelligenti.

L'antenna rimovibile in gomma nera sulla parte superiore del router TP-Link.

Comunicazione wireless professionale:

Radio bidirezionale (banda UHF/VHF), radio montata su veicolo e antenna per trasmissione video per droni.

Internet delle cose (IoT):

Antenna modulo NB-IoT/LoRa, terminale di posizionamento GPS.

Attrezzature industriali:

Telecomandi industriali (gru, AGV), nodi di reti di sensori.

5. Limitazioni e considerazioni

Efficienza inferiore:

A causa dei vincoli di miniaturizzazione, l’efficienza della radiazione è in genere solo del 30%–60% (rispetto a oltre l’80% per le antenne a grandezza naturale).

Guadagno limitato:

Le caratteristiche di basso guadagno determinano distanze di trasmissione più brevi (ad esempio, i router Wi-Fi con antenne a dipolo coprono in genere un raggio di ≤50 metri).

Sensibile alla posizione di installazione:

Deve essere installato verticalmente per garantire l'omnidirezionalità; le prestazioni diminuiscono in prossimità di superfici metalliche (effetto piano di massa).

Banda di frequenza fissa:

La frequenza non può essere regolata dopo aver lasciato la fabbrica; è necessaria una selezione precisa del modello in base alla banda di frequenza dell'apparecchiatura.

6. Consigli per la selezione e l'utilizzo

Banda di frequenza corrispondente:

Confermare la banda di frequenza operativa del dispositivo (ad esempio, 315 MHz, 868 MHz, 2,4 GHz) e selezionare l'antenna risonante corrispondente.

Compatibilità dell'interfaccia:

Verificare il tipo di interfaccia del dispositivo (ad esempio, SMA maschio/femmina) per evitare discrepanze fisiche.

Adattamento alla scena:

Le apparecchiature esterne devono avere un grado di protezione IP67; le apparecchiature montate su veicolo dovrebbero prendere in considerazione la progettazione antivibrante.

Aggiornamento delle prestazioni:

I requisiti a lungo raggio possono essere soddisfatti sostituendola con un'antenna ad alto guadagno, ma ciò sacrificherà l'omnidirezionalità.

Riepilogo: L'antenna a stilo rappresenta una soluzione economica e pratica nei dispositivi wireless, preferita nell'elettronica di consumo e nell'hardware industriale grazie al suo basso costo, alla facile installazione e alla robusta durata fisica. Tuttavia, il suo basso guadagno e la larghezza di banda ridotta ne limitano l'applicazione in scenari ad alte prestazioni, quindi le antenne esterne professionali rimangono necessarie per comunicazioni a lungo raggio o altamente affidabili (come la trasmissione video dei droni o le stazioni base).
