Antenna GPS esterna

L'antenna esterna GPS è un componente a radiofrequenza autonomo appositamente progettato per ricevere segnali RF deboli dai sistemi GNSS (Global Navigation Satellite Systems), inclusi GPS, Beidou, GLONASS, Galileo e altri sistemi satellitari. A differenza delle antenne integrate, è separata dal dispositivo principale tramite un cavo coassiale. Questo design supera i limiti di schermatura fisica degli involucri delle apparecchiature, consentendo l'installazione dell'antenna in aree esterne aperte o sui tetti dei veicoli per un campo visivo (FOV) ottimale dei satelliti.

Come funziona?

 I segnali RF trasmessi dai satelliti GPS sono estremamente deboli quando raggiungono il suolo (in genere vanno da -125 dBm a -160 dBm). L'antenna esterna GPS di alta qualità garantisce un'acquisizione efficiente del segnale attraverso il seguente meccanismo:

1. Corrispondenza con polarizzazione circolare destra (RHCP).

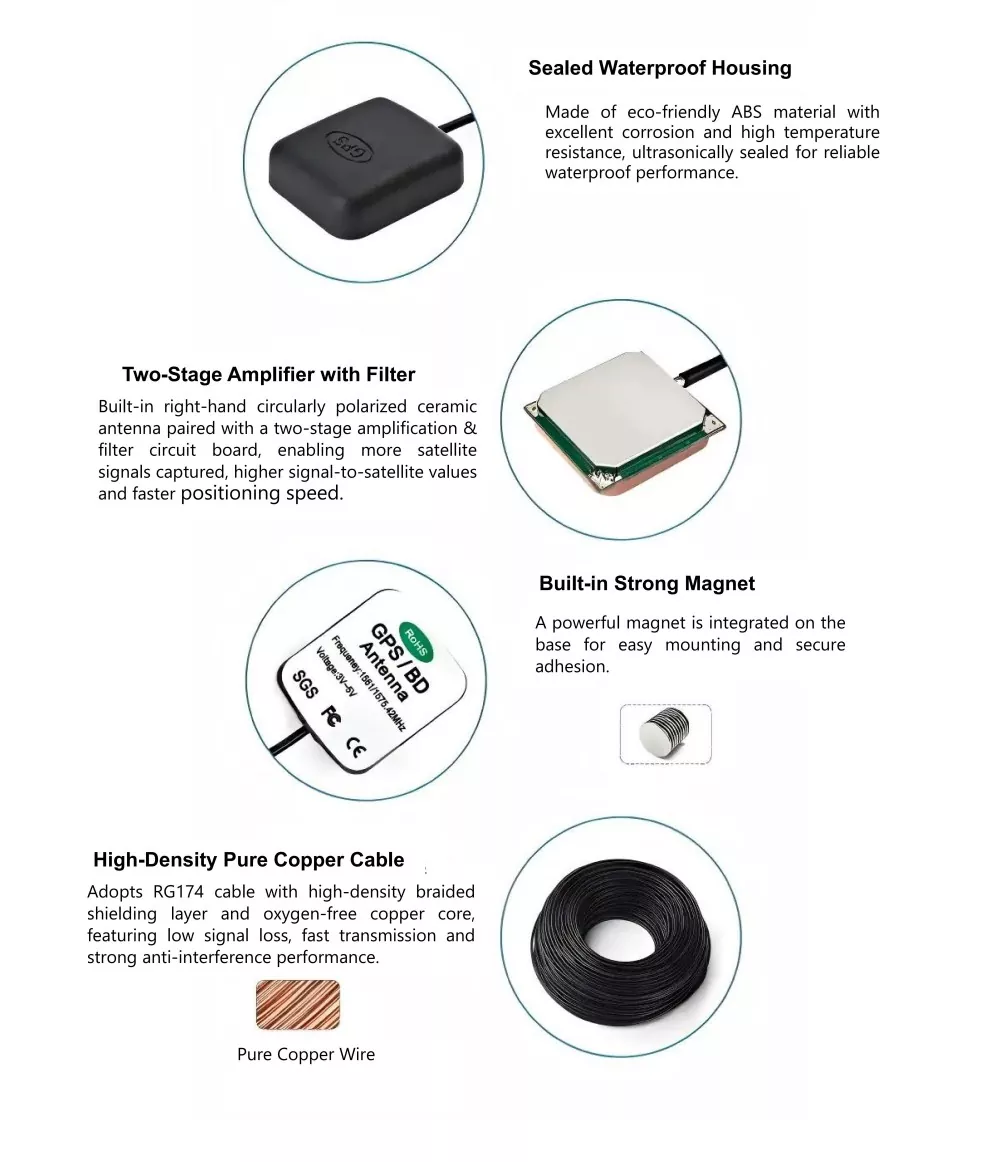

L'antenna presenta uno speciale design patch a microstriscia che si adatta perfettamente alle caratteristiche di polarizzazione circolare destra dei segnali satellitari, eliminando così l'attenuazione del segnale causata dai cambiamenti nell'orientamento del dispositivo.

2. Amplificatore LNA a basso rumore

LNA (amplificatore a basso rumore) ad alte prestazioni integrato che amplifica i segnali deboli mantenendo una figura di rumore estremamente bassa (tipicamente <2 dB) e compensa la perdita di inserzione subita durante la trasmissione dell'alimentatore.

3. Progettazione di interferenze anti-multipercorso

Ottimizzando il piano di massa e la struttura della bobina d'arresto, i segnali di interferenza a bassa quota riflessi dagli edifici o dal suolo vengono efficacemente soppressi.

Punti di forza fondamentali

Essendo un'azienda profondamente radicata nel campo RF, noto produttore di antenne cinese, il nostro prodotto ha dimostrato vantaggi significativi nei test effettivi:

• Compatibilità multisistema su tutta la banda di frequenza

Supporta le bande a frequenza completa L1/L2/L5/L6 e banda L, integrandosi perfettamente con sistemi come GPS, BeiDou e Galileo per soddisfare i requisiti di posizionamento RTK ad alta precisione.

• Eccezionale capacità anti-interferenza

I dati misurati mostrano che, anche in canyon urbani complessi o vicino a torri di trasmissione ad alta tensione, la capacità di soppressione fuori banda rimane eccellente, riducendo efficacemente il rischio di perdita di blocco del sistema.

• Standard di protezione di livello industriale

È dotato di incapsulamento a ultrasuoni e doppio design impermeabile, ottenendo un grado di protezione IP67 e mantenendo prestazioni stabili anche in ambienti estremi che vanno da -40 ℃ a +85 ℃.

• Servizi flessibili e personalizzati

Supporta la personalizzazione di varie interfacce come SMA e TNC; la lunghezza del cavo e i metodi di montaggio magnetico/vite possono entrambi essere regolati in base alle esigenze.

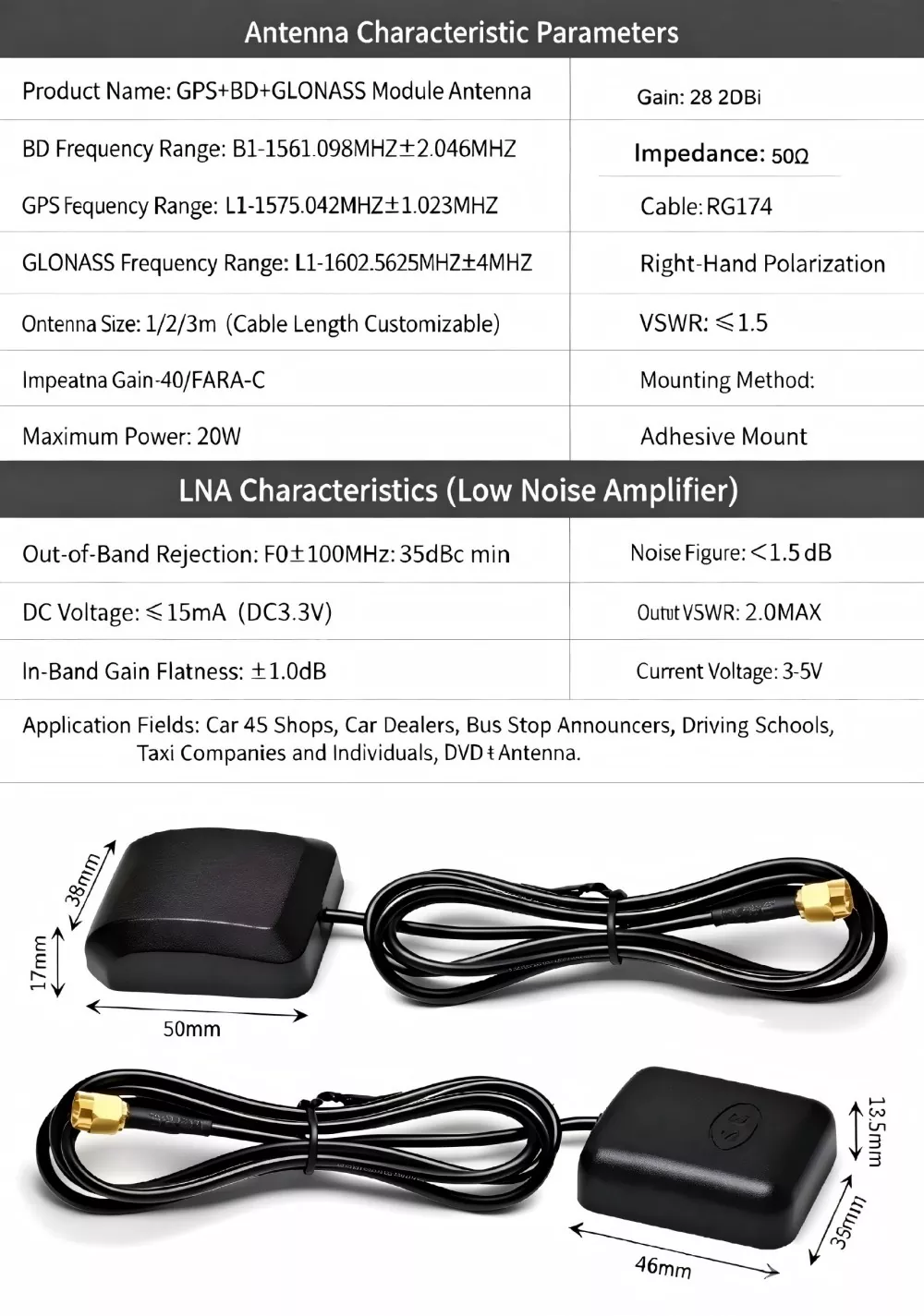

Specifiche tecniche

Quali dispositivi sono compatibili?

La nostra antenna esterna GPS è ampiamente utilizzata nei seguenti campi:

1. Veicoli intelligenti connessi e ADAS

Installato sul tetto del veicolo, penetra nella pellicola antideflagrante dell'auto per fornire un posizionamento a livello centimetrico per i sistemi di guida autonoma e di gestione della flotta.

2. Agricoltura di precisione e droni

Montato sulla parte superiore di droni agricoli o macchine agricole, presenta una forte resistenza alle interferenze elettromagnetiche, garantendo una navigazione automatica precisa e un'accurata irrorazione di pesticidi.

3. Rilievo geodetico e sincronizzazione temporale della stazione base

Come componente principale delle stazioni base o dei ricevitori RTK, l'errore stabile del centro di fase (±2 mm) garantisce una precisione di misurazione a livello millimetrico.

4. Navigazione marittima e navale

Il design resistente alla corrosione in nebbia salina garantisce dati di rotta e posizione continui e affidabili anche in ambienti marini difficili.

5. Monitoraggio delle risorse IoT

Progettato con cavi lunghi, può essere facilmente nascosto all'esterno di container o macchinari di grandi dimensioni, consentendo il monitoraggio della logistica in tutto il mondo.

Confronto approfondito con i prodotti concorrenti

Guida illustrata all'installazione e all'uso

1. Selezione della posizione: assicurarsi di installare l'antenna su una superficie piana con visuale libera e priva di interferenze metalliche (come il tetto di un'auto o la parte superiore dell'apparecchiatura).

2. Trattamento impermeabilizzante: i punti di connessione esterni devono essere sigillati utilizzando un nastro impermeabile autofondente applicato con un metodo di avvolgimento "321" per impedire all'acqua piovana di fluire lungo il cavo nell'apparecchiatura.

3. Messa a terra e protezione contro i fulmini: prima che il cavo di alimentazione entri nella sala apparecchiature o nel dispositivo, si consiglia di installare un parafulmine di alimentazione e assicurarsi che lo scaricatore sia adeguatamente messo a terra nelle vicinanze.

4. Specifiche di cablaggio: quando si instradano i cavi, è necessario installare "anelli di gocciolamento (curve a U)" per impedire all'acqua piovana di scorrere all'indietro.

Come scegliere l'antenna GPS esterna giusta?

Alla ricerca di un fornitore affidabile In quel momento è consigliabile concentrarsi sulla valutazione dei seguenti tre punti:

1. Chiarire i requisiti della banda di frequenza: per la navigazione di base, selezionare semplicemente l'antenna a frequenza singola L1. Se sono necessarie prestazioni RTK o anti-interferenza ad alta precisione, assicurati di scegliere un'antenna multifrequenza L1/L2/L5.

2. Valutare l'ambiente di installazione: per l'uso all'interno del veicolo o all'esterno, il grado di impermeabilità IP67 più una base magnetica è la scelta migliore; per le stazioni base fisse, si consiglia l'installazione a vite combinata con una bobina di arresto per la mitigazione del multipercorso.

3. Verificare la perdita del cavo: se la lunghezza del cavo supera i 5 metri, il fornitore deve fornire cavi a bassa perdita; in caso contrario, il guadagno dell'LNA sarà compensato dalla perdita del cavo.

Perchè sceglierci?

Shenzhen Qianmu Communication Technology Co., Ltd. non è solo un produttore di antenne GPS esterne ma anche il tuo fidato partner per la tecnologia RF. Disponiamo di camere anecoiche a microonde sviluppate in modo indipendente e di un team di ingegneri esperti, che ci consentono di fornire servizi personalizzati completi che coprono la prototipazione, i test e la produzione di massa. Sfruttando il consolidato ecosistema dell'industria elettronica di Shenzhen, forniamo tempi di consegna competitivi e soluzioni economicamente vantaggiose mantenendo un'eccellente qualità del prodotto.

Domande frequenti

Q1: È compatibile con il sistema BeiDou?

R: Assolutamente. Our antenna features a multi-feed design and natively supports mainstream global GNSS systems, including GPS, BeiDou, GLONASS, and Galileo.

Q2: In qualità di produttore, qual è la quantità minima dell'ordine (MOQ)?

R: Supportiamo opzioni di approvvigionamento flessibili. Per i modelli standard, accettiamo ordini di prova in piccoli lotti. Per modelli personalizzati, contatta il nostro team di vendita per ottenere il preventivo più recente e informazioni specifiche sul MOQ.

Q3: Come si sceglie tra un'antenna GPS esterna attiva e un modello passivo?

R: Per applicazioni automobilistiche, sistemi di controllo industriale, progetti di rilevamento e mappatura e applicazioni esterne, è necessaria un'antenna GPS esterna attiva. I modelli passivi sono adatti solo per distanze interne molto brevi entro 1 metro e potrebbero subire una significativa perdita di segnale su cavi più lunghi. Tutti i modelli di punta della fabbrica Qianmu adottano design attivi.

Q4: L'antenna può utilizzare un cavo prolungato? Qual è la lunghezza massima supportata?

R: La lunghezza massima consigliata per il cavo RG174 standard è 10 metri. Se la lunghezza del cavo supera i 10 metri, contattare il fornitore per sostituirlo con un cavo RF LMR a bassa perdita. La fabbrica può personalizzare anche antenne extra lunghe con cavi fino a 20 metri.
