Antenna NB-IoT

Esistono tre tipi principali di antenne IoT disponibili sul mercato: antenne patch integrate, antenne montate su veicoli a ventosa e antenne impermeabili esterne montate a vite.

L'antenna NB-IoT mostrata in questo articolo appartiene alla categoria delle antenne impermeabili da esterno montate a vite. È appositamente progettato per quadri elettrici industriali, scatole per apparecchiature integrate esterne e terminali IoT comunali.

L'antenna NB esterna del cabinet di Qianmu Communication supporta NB-IoT a banda intera da 700 MHz a 960 MHz ed è compatibile con le reti a banda stretta dei tre principali operatori: China Mobile, China Unicom e China Telecom. È disponibile con due dimensioni di viti comuni, M12 e M16, corrispondenti agli standard dei fori di installazione della maggior parte degli armadi industriali domestici e importati.

Cos'è un'antenna esterna per armadi NB-IoT

Un'antenna esterna per armadio NB-IoT è un'antenna RF impermeabile montata a vite progettata per apparecchiature IoT industriali. Viene installato esternamente sugli armadi delle apparecchiature per fornire una trasmissione stabile del segnale wireless per i terminali NB-IoT in ambienti esterni e industriali.

Principio di funzionamento

Molti clienti credono erroneamente che un'antenna sia solo un oscillatore metallico e che la custodia impermeabile non abbia alcun impatto sulle prestazioni del segnale. Infatti, il design strutturale dell'antenna esterna del cabinet NB-IoT influisce direttamente sulla stabilità della comunicazione esterna a lunga distanza. Le prestazioni di lavoro possono essere testate e verificate tramite analizzatori di reti vettoriali e camere anecoiche schermate.

1. Struttura risonante dell'oscillatore a bassa frequenza

NB-IoT opera nella banda di comunicazione a bassa frequenza 700–960 MHz, che ha lunghezze d'onda più lunghe e requisiti più elevati per la lunghezza dell'oscillatore e l'adattamento alla terra. L'antenna utilizza elementi radianti in rame segmentati all'interno, adattando accuratamente la risonanza a bassa frequenza a banda stretta ed evitando lo spostamento della risonanza e l'aumento delle onde stazionarie riscontrati nelle normali antenne corte.

2. Struttura per radiazioni isolata in armadio

L'antenna è installata all'esterno dell'armadio. La vite metallica serve per il fissaggio e l'accoppiamento a terra, mentre l'oscillatore mantiene una distanza di sicuro isolamento dalla lamiera dell'armadio. Ciò evita la schermatura e l'assorbimento del segnale RF causato dalla custodia metallica.

Per le stesse specifiche, un'antenna integrata installata all'interno di un armadio metallico può subire un'attenuazione di 6–9 dB, mentre l'antenna NB-IoT esterna ha un'attenuazione complessiva di soli 1–2 dB.

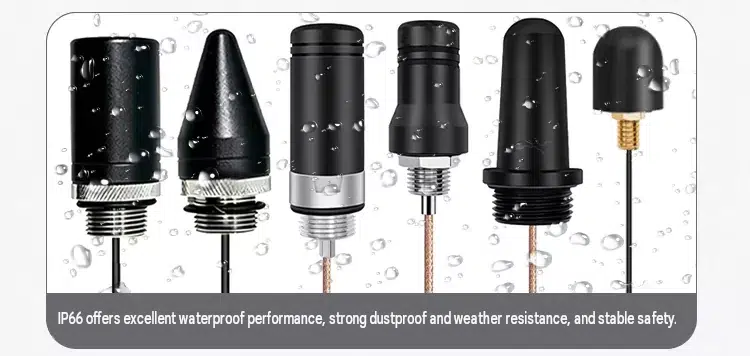

3. Struttura impermeabile sigillata multistrato

L'antenna adotta una guarnizione posteriore in silicone impermeabile, un anello in gomma impermeabile filettato e una struttura in filo di uscita stampato ad iniezione per fornire tre strati di protezione. L'acqua piovana e la condensa non possono entrare nell'armadio lungo il cavo. Il cavo coassiale da 50 Ω mantiene stabile la trasmissione del segnale RF e previene la deriva dell'impedenza causata dalle variazioni della temperatura esterna.

4. Struttura di soppressione del rumore

La base dell'antenna aggiunge un anello di accoppiamento a terra per filtrare il rumore elettromagnetico generato da alimentatori, PLC e relè all'interno dell'armadio, ridurre i livelli di rumore e migliorare il tasso di successo dell'accesso alla stazione base del terminale IoT.

Attrezzatura compatibile

L'antenna NB-IoT è progettata per terminali IoT che richiedono la protezione dell'armadio metallico e il funzionamento all'aperto a lungo termine. È adatto per apparecchiature civili, commerciali e industriali:

1. Armadi per contatori dell'acqua a trasmissione remota intelligente

Attrezzature comunali per acqua e gas, cassette di raccolta del gas, armadi di controllo e monitoraggio della pressione delle condutture e apparecchiature di monitoraggio online della qualità dell'acqua.

2. Apparecchiature per l'energia intelligente e il controllo industriale

Armadi di raccolta dell'energia esterna, terminali di monitoraggio della distribuzione a bassa tensione, armadi di controllo integrati per lo stoccaggio dell'energia fotovoltaica e concentratori di contatori elettrici.

3. Attrezzature di sicurezza per città intelligenti

Scatole di monitoraggio della polvere stradale, stazioni di monitoraggio ambientale e meteorologico, armadi di controllo delle barriere di parcheggio e controller intelligenti per lampioni stradali esterni.

4. Terminali per l'Automazione Industriale

Scatole di controllo per l'acquisizione dati di officine di fabbrica, terminali di posizionamento logistico di magazzino e armadietti di allarme wireless per guasti alle apparecchiature.

5. Attrezzature IoT agricole

Cabine per il monitoraggio del suolo sul campo, cabine per il controllo della qualità dell'acqua dell'acquacoltura e apparecchiature per il monitoraggio integrato dell'ambiente delle serre.

Tabella dettagliata dei parametri tecnici

Sezione FAQ comuni

Q1: È possibile modificare la lunghezza del cavo e il connettore dell'antenna NB-IoT esterna?

R: Sì. I modelli standard supportano lunghezze del cavo coassiale da 1,5 ma 10 m. I connettori come SMA, IPEX e N possono essere sostituiti a seconda delle esigenze. Gli ordini all'ingrosso supportano anche i colori personalizzati della calotta e la serigrafia del LOGO.

Q2: Questa antenna NB esterna è compatibile contemporaneamente con le schede China Mobile, China Unicom e China Telecom NB?

R: Sì. L'antenna copre l'intera banda di frequenza NB-IoT 700–960 MHz ed è compatibile con le reti NB dei tre principali operatori. Non è necessario acquistare versioni separate per le diverse bande di frequenza.

Q3: La piegatura del cavo influirà sul segnale dell'antenna quando lo spazio interno dell'armadio è limitato?

R: Il cavo può essere piegato delicatamente con un ampio raggio di curvatura, ma è necessario evitare piegature a 90 gradi e piegature ripetute. Durante l'installazione, mantenere il cavo il più diritto possibile e lontano da fonti di interferenza come alimentatori e convertitori di frequenza per evitare una significativa attenuazione del segnale.

Q4: Il dado metallico dell'antenna è soggetto ad arrugginirsi durante l'uso a lungo termine in ambienti costieri con nebbia salina?

R: No. Il dado di bloccaggio dell'antenna è realizzato in lega di alluminio passivato antiruggine e ha superato un test in nebbia salina di 48 ore. Non è soggetto a ruggine o inceppamenti durante l'uso esterno a lungo termine nelle zone costiere. Per ambienti altamente corrosivi, è possibile consultare gli ingegneri per soluzioni anticorrosione personalizzate.
