Antenne FPC e PCB: differenze chiave per i dispositivi elettronici compatti

Scegliere un'antenna per un dispositivo elettronico compatto implica molto più che trovare un componente che si adatti allo spazio disponibile. L'antenna deve funzionare con il layout PCB, l'involucro, la frequenza operativa e i componenti circostanti del dispositivo.

Le antenne FPC e le antenne PCB sono due opzioni per progetti wireless integrati. Entrambi possono essere utilizzati nell'elettronica compatta, ma differiscono per struttura, requisiti di installazione e modalità di inserimento nel processo di produzione.

Per gli ingegneri che sviluppano dispositivi IoT, tablet, dispositivi elettronici indossabili e terminali wireless, comprendere tempestivamente queste differenze può aiutare a evitare modifiche progettuali non necessarie durante la prototipazione.

Cos'è un'antenna FPC?

Un'antenna FPC utilizza un modello conduttivo su un substrato di circuito stampato flessibile. La sua struttura sottile ne consente l'installazione in spazi ristretti idonei o lungo determinate superfici curve all'interno di un contenitore elettronico.

Ciò può essere utile quando il PCB principale non fornisce spazio sufficiente per l'antenna o quando l'alloggiamento del dispositivo richiede una posizione di montaggio diversa.

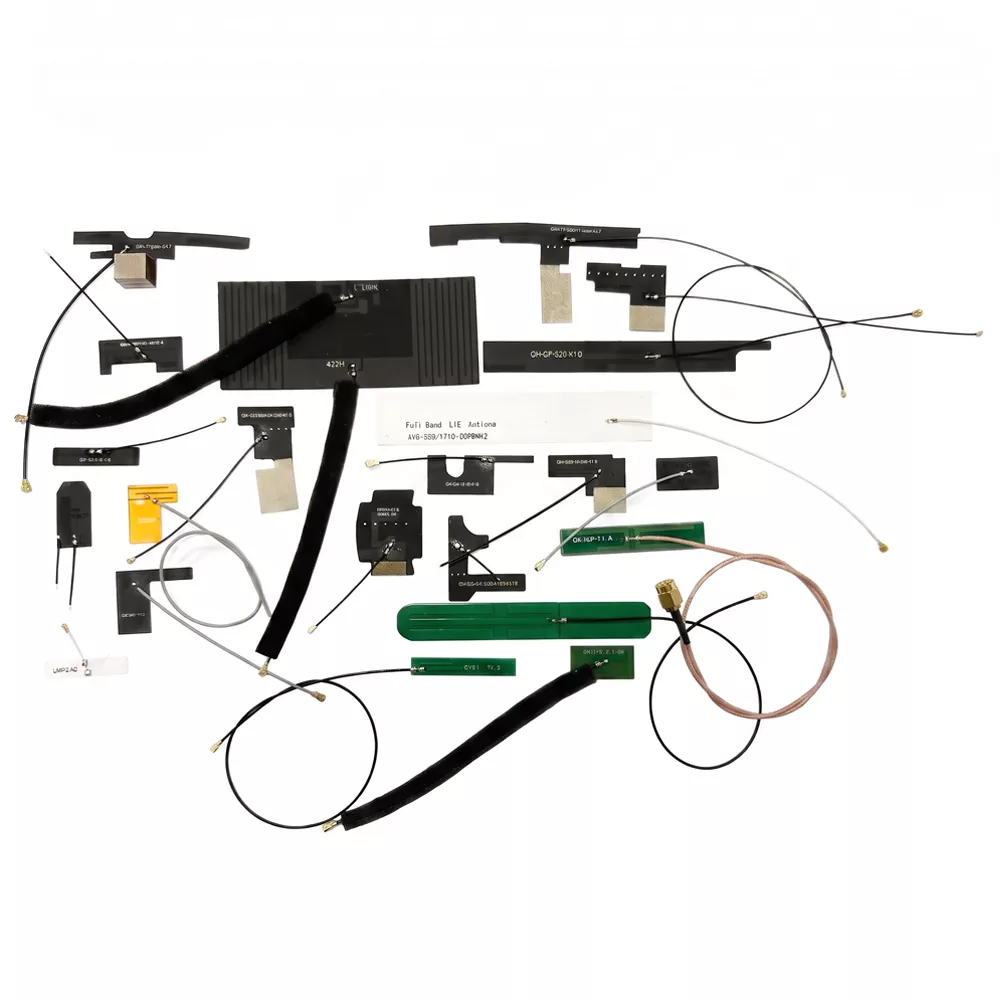

Le applicazioni tipiche includono dispositivi elettronici indossabili, terminali portatili, dispositivi portatili e apparecchiature IoT compatte. ILPortata dell'antenna FPCdi Qianmu copre soluzioni di antenne integrate per diverse applicazioni wireless, con specifiche selezionate in base ai requisiti del dispositivo.

Quando si valuta un'antenna FPC, gli ingegneri dovrebbero controllarne le dimensioni, la frequenza operativa, le opzioni di cavi e connettori, il metodo di montaggio e la distanza dai componenti metallici vicini.

Cos'è un'antenna PCB?

Un'antenna PCB è formata da un modello conduttivo su un circuito stampato. A seconda del progetto, può essere integrato nel PCB principale o posizionato su una scheda dedicata.

Questo approccio può ridurre la necessità di un componente d'antenna separato quando il circuito stampato dispone di spazio sufficiente per l'elemento radiante e lo spazio richiesto. Viene spesso preso in considerazione per moduli wireless, controller IoT, apparecchiature per la casa intelligente e altri prodotti con un layout della scheda relativamente stabile.

Tuttavia, un'antenna PCB non è automaticamente l'opzione più economica o con prestazioni migliori. I risultati dipendono dalla geometria dell'antenna, dal piano di massa, dai materiali della scheda, dai componenti vicini e dall'involucro finale.

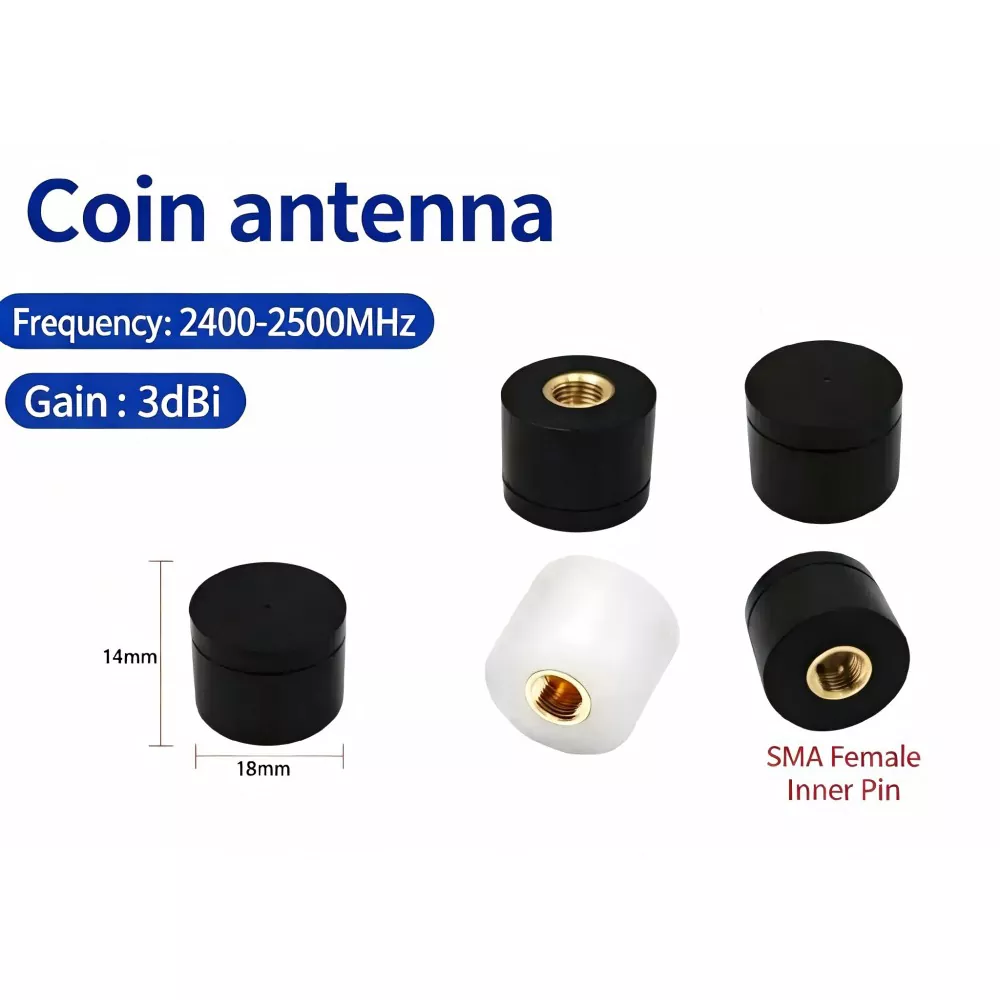

Quello di Qianmusoluzioni di antenne integrateincludere approcci sia basati su FPC che integrati su PCB per diverse strutture di dispositivi.

Antenna FPC e antenna PCB: differenze chiave

La differenza pratica sta nel modo in cui ciascuna antenna si inserisce nel prodotto. Un'antenna FPC offre maggiore libertà di posizionamento, mentre un'antenna PCB può semplificare l'integrazione quando il circuito stampato è stato progettato attorno ad essa.

Nessuno dei due tipi garantisce prestazioni wireless migliori senza test sul dispositivo previsto.

1. Spazio di installazione e progettazione meccanica

Lo spazio disponibile è spesso il primo fattore da valutare.

Un'antenna FPC può essere posizionata lungo una parete dell'involucro o all'interno di un'area interna ristretta, a condizione che siano rispettati i limiti di piegatura dell'antenna, le condizioni di montaggio e i requisiti elettrici. Ciò può essere utile nei dispositivi in ​​cui la batteria, il display e la scheda madre occupano la maggior parte dello spazio disponibile.

Un'antenna PCB necessita di un'area adatta sul circuito. La sua disposizione deve tenere conto dell'elemento radiante, del piano terra e della distanza dagli altri componenti.

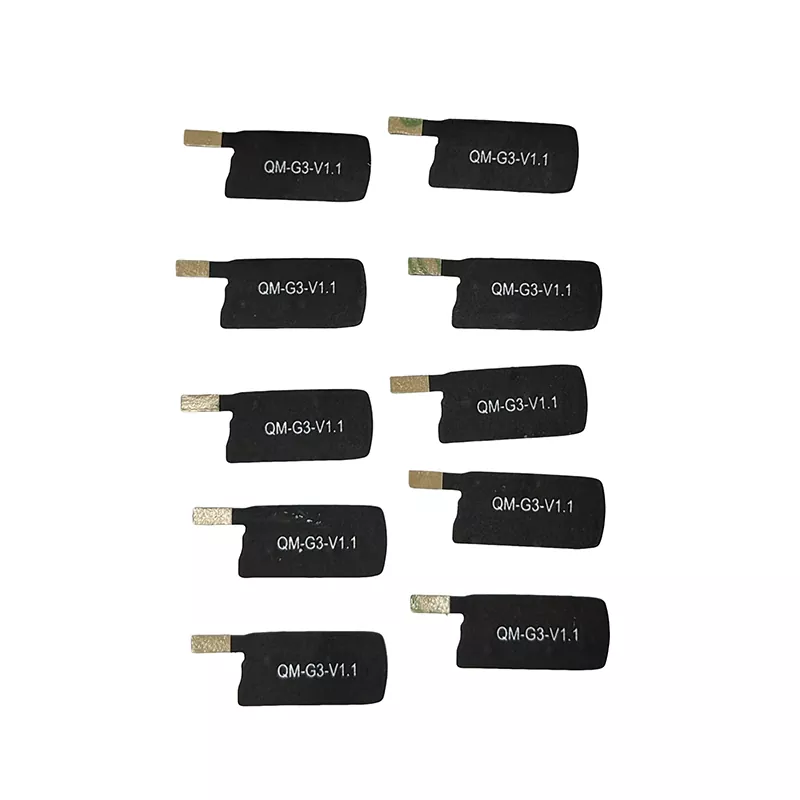

Ad esempio, un tablet con un layout interno compatto potrebbe trarre vantaggio dalla valutazione di un'antenna flessibile che possa essere posizionata lontano dalle aree affollate. Quello di QianmuAntenna per tablet FPC ultrasottileè un prodotto rilevante da esaminare quando si valuta questo tipo di integrazione.

La scelta finale dovrebbe basarsi sul progetto meccanico completo piuttosto che sulle sole dimensioni dell'antenna.

2. Prestazioni RF e stabilità del segnale

Un'antenna flessibile non fornisce automaticamente una ricezione più forte e un'antenna integrata nel PCB non è necessariamente più stabile.

Le prestazioni dipendono dalla frequenza operativa, dalla geometria dell'antenna, dall'adattamento dell'impedenza, dal riferimento di terra, dai materiali della custodia e dai componenti circostanti. Batterie, staffe metalliche, display e cavi possono influenzare l'antenna installata.

Prima di selezionare un'antenna, gli ingegneri dovrebbero confermare i seguenti parametri:

• Frequenza operativa e larghezza di banda richiesta

• Impedenza e VSWR

• Guadagno e diagramma di radiazione

• Distanza dal piano terra e dall'antenna

• Requisiti del connettore e del cavo di alimentazione

• Prestazioni nell'involucro finito

Per i dispositivi wireless compatti è particolarmente importante testare l'antenna nella posizione di installazione effettiva. I risultati ottenuti da un'antenna autonoma potrebbero non rappresentare le sue prestazioni dopo che l'antenna è stata assemblata nel prodotto finale.

3. Costo di produzione e assemblaggio

Il costo totale dipende dal design completo del dispositivo, non solo dal prezzo dell'antenna.

Un'antenna PCB può ridurre i componenti separati e le fasi di assemblaggio quando si adatta al layout di una scheda esistente. Tuttavia, se il progetto richiede modifiche alle dimensioni del PCB, al percorso o al posizionamento dei componenti, tali modifiche possono aumentare il lavoro di sviluppo.

Un'antenna FPC è un componente separato e potrebbe richiedere materiali di fissaggio aggiuntivi, un cavo o un connettore. Potrebbe tuttavia essere più pratico quando evita una riprogettazione importante del PCB o della custodia.

Per i progetti OEM, confrontare i seguenti costi:

• Fabbricazione di antenne

• Modifiche al PCB e alla custodia

• Cavi, connettori e materiali di montaggio

• Assemblaggio e ispezione

• Test del prototipo e sintonizzazione RF

• Volume di produzione e domanda prevista

Richiedere preventivi basati sugli stessi requisiti tecnici fornisce un confronto più utile che giudicare le due tecnologie in base ai prezzi dei componenti di base.

4. Quale antenna è adatta alla tua applicazione?

La progettazione appropriata dipende dalla struttura fisica del dispositivo e dai requisiti wireless.

Dispositivi indossabili e portatili:Può valere la pena valutare un'antenna FPC quando l'involucro è curvo o il layout interno lascia spazio limitato per una struttura rigida dell'antenna.

Prodotti per la casa intelligente e IoT:Entrambe le opzioni possono essere adatte. La decisione dipende dallo standard wireless, dal layout della scheda, dall'involucro e dal processo di assemblaggio.

Apparecchiature wireless industriali:Un'antenna PCB può funzionare bene quando il layout della scheda è fisso e è disponibile spazio sufficiente. Un'antenna FPC può essere utile quando lo spazio di montaggio è limitato.

Terminali tablet e palmari:Un'antenna flessibile può fornire ulteriori opzioni di posizionamento, in particolare quando la struttura interna è affollata. La scelta finale richiede ancora la validazione RF.

Quello di Qianmugamma di prodottiinclude categorie di antenne interne ed esterne per diverse applicazioni wireless. Esaminare le strutture dei prodotti disponibili insieme ai disegni dei dispositivi può aiutare a restringere le opzioni appropriate.

5. Quali informazioni sono necessarie per un'antenna personalizzata?

Prima di richiedere un preventivo o un prototipo, preparare i dettagli chiave dell'applicazione prevista:

1. Banda di frequenza:Specificare le frequenze operative e gli standard wireless richiesti.

2. Dimensioni disponibili:Fornire la dimensione massima dell'antenna e l'area di installazione disponibile.

3. Struttura del dispositivo:Condividi disegni PCB, dimensioni dell'involucro e posizioni dei componenti metallici o delle batterie nelle vicinanze.

4. Requisiti RF:Identificare l'impedenza target, la larghezza di banda, il VSWR, il guadagno e altri criteri prestazionali applicabili.

5. Metodo di connessione:Verifica se il progetto richiede una connessione diretta al PCB, un cavo coassiale, un connettore IPEX o un'altra interfaccia.

6. Requisiti del test:Specificare eventuali misurazioni RF richieste o convalida a livello di prodotto.

7. Piano di produzione:Fornire la quantità del prototipo, il volume degli ordini previsto e il programma di sviluppo.

Questi dettagli aiutano a determinare se un'antenna FPC, un'antenna PCB o un'altra struttura di antenna integrata è appropriata per il progetto.

Domande frequenti

Un'antenna FPC è migliore di un'antenna PCB?

Non in tutte le applicazioni. Le antenne FPC offrono una maggiore flessibilità nel posizionamento fisico, mentre le antenne PCB possono semplificare l'integrazione quando il layout della scheda fornisce spazio sufficiente. La scelta giusta dipende dalla struttura del dispositivo e dai requisiti RF.

Le antenne FPC e PCB possono supportare Wi-Fi e Bluetooth?

SÌ. Entrambi possono essere progettati per applicazioni Wi-Fi e Bluetooth, compresi i prodotti a 2,4 GHz. La compatibilità dipende dal design dell'antenna, dalla larghezza di banda, dalla corrispondenza e dalle condizioni di installazione.

Un'antenna PCB costa sempre meno?

No. Un'antenna PCB può ridurre i componenti separati e il lavoro di assemblaggio, ma la riprogettazione del PCB può aggiungere costi di sviluppo. Un'antenna FPC può essere più economica quando evita modifiche importanti alla scheda madre o al contenitore.

Cosa influenza le prestazioni di un'antenna integrata?

La frequenza operativa, la geometria dell'antenna, il piano di terra, l'adattamento dell'impedenza, i materiali della custodia e i componenti vicini possono tutti influenzare le prestazioni. Il test sul dispositivo finito è essenziale.

Qianmu può fornire un'antenna FPC personalizzata?

La pagina dell'antenna FPC di Qianmu descrive le opzioni di personalizzazione disponibili, tra cui dimensioni, frequenza, connettori, cavi e metodi di installazione. Le specifiche finali dovrebbero essere confermate rispetto ai requisiti meccanici e RF del progetto.

Scelta tra antenne FPC e PCB

La decisione tra un'antenna FPC e un'antenna PCB dovrebbe iniziare con il layout del dispositivo, la frequenza operativa e le prestazioni wireless richieste. La flessibilità di installazione, le fasi di assemblaggio e il costo totale di sviluppo dovrebbero quindi essere valutati insieme.

Per i prodotti elettronici compatti, confermare tempestivamente la posizione dell'antenna e testare il progetto nell'involucro previsto può ridurre le modifiche evitabili nelle fasi successive dello sviluppo.

Per valutare un'opzione adatta, esamina le soluzioni di antenna FPC di Qianmu e altre opzioni di antenna integrate insieme ai requisiti del tuo dispositivo.
