Antenna 2G/3G/4G LTE
Con una vasta esperienza nelle soluzioni di comunicazione wireless, Qianmu Communication è un produttore di antenne FPC, una fabbrica di fonti e un fornitore globale con sede in Cina specializzato nella progettazione e produzione di antenne 2G/3G/4G LTE. Le sue antenne integrano circuiti flessibili FPC con tecnologia di saldatura di cavi coassiali, supportando la copertura a banda intera da 700 MHz a 2700 MHz e le reti GSM, WCDMA e LTE. Ogni prodotto viene verificato tramite test in camera anecoica RF, test di invecchiamento termico e valutazioni dell'affidabilità della saldatura per prestazioni costanti.

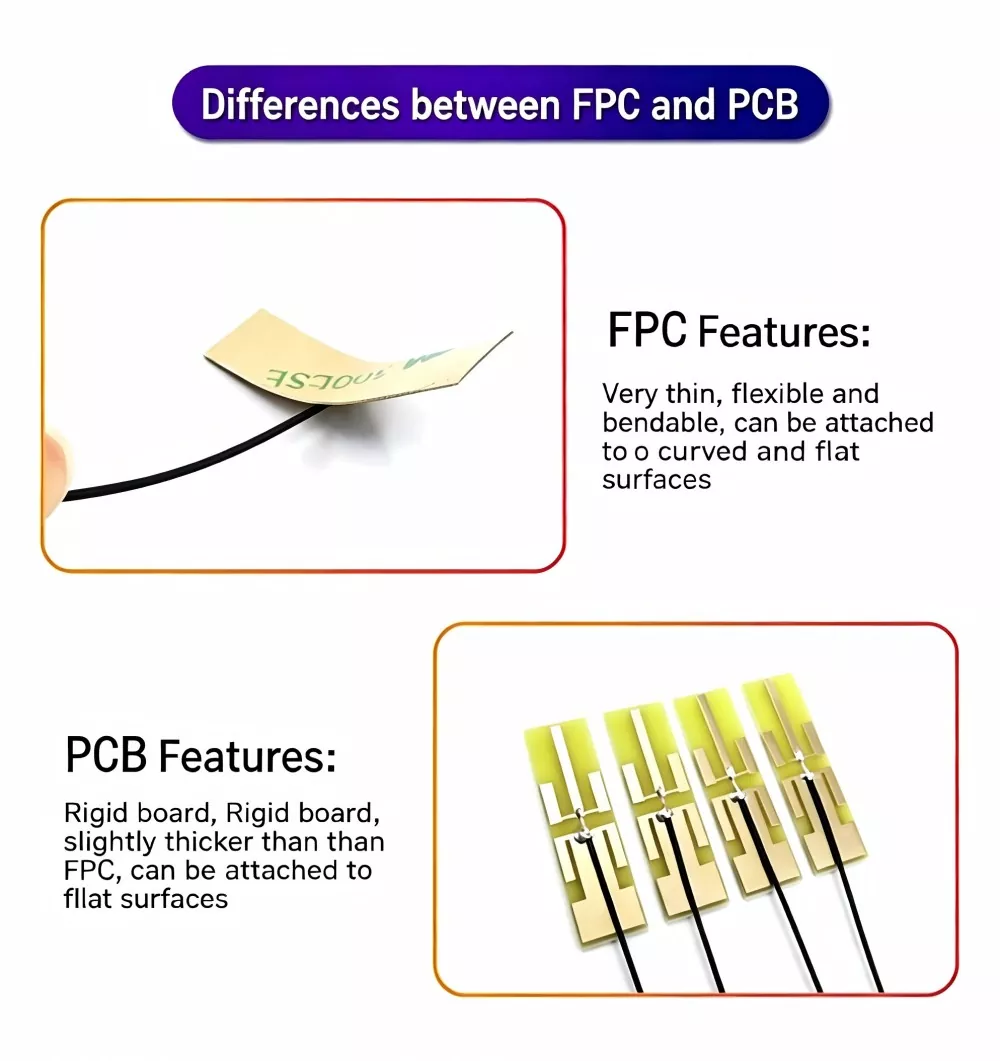

L'antenna 2G/3G/4G LTE è un'antenna di comunicazione cellulare a banda intera integrata leggera, flessibile e pieghevole. A differenza della comune antenna a montaggio superficiale, questo prodotto utilizza un circuito flessibile FPC + processo di saldatura diretta coassiale. L'antenna è leggera, sottile, morbida e può adattarsi liberamente alla superficie curva e allo stretto spazio all'interno del dispositivo. Supporta la trasmissione e la ricezione di segnali multirete 2G GSM, 3G WCDMA e 4G LTE. Attualmente è il tipo preferito di antenna di comunicazione integrata per piccoli dispositivi IoT intelligenti, risolvendo ampiamente i punti critici del settore come spazio ridotto, segnale debole, contatto instabile e scarsa resistenza alle vibrazioni del dispositivo.
Principio di funzionamento
Questa antenna coassiale saldata FPC con antenna 2G/3G/4G LTE funziona in base al principio della radiofrequenza dell'array di oscillatori flessibili a microstriscia e trasmette segnali con alimentatori coassiali schermati. È diviso in tre parti: strato di radiazione del segnale, strato di substrato isolante e strato di trasmissione schermato. La logica di funzionamento è stabile ed efficiente:
• Principio di radiazione RF: la superficie della scheda FPC incide con precisione le linee dell'oscillatore multi-banda, corrisponde esattamente ai punti di risonanza a banda intera 2G/3G/4G, nessuna zona morta di banda, il rapporto delle onde stazionarie a banda intera misurato è stabile ≤1,5, la perdita di riflessione del segnale è estremamente bassa.
• Vantaggi della trasmissione saldata: la linea coassiale e la piastra oscillante FPC sono formate in un unico pezzo mediante saldatura a stagno ad alta temperatura. Rispetto alla comune struttura rivettata e fissata, le prestazioni sismiche misurate sono migliorate dell'85% e non vi è perdita di contatto e disconnessione del segnale pari a zero nell'ambiente vibrante a lungo termine.
• Meccanismo di schermatura anti-interferenza: la struttura di schermatura a doppio strato della linea coassiale RG1.13 isola efficacemente il rumore elettromagnetico dalla CPU, dall'alimentatore e dal chip della scheda principale dell'apparecchiatura. Misurata nell'ambiente di interferenza interno dell'apparecchiatura, la sensibilità di ricezione del segnale è aumentata di 3-5 dB.
• Caratteristiche di radiazione omnidirezionale: il design planare di trasmissione e ricezione omnidirezionale può mantenere un'uscita del segnale stabile in scenari in cui il guscio chiuso e l'involucro metallico del dispositivo sono bloccati e il tasso di successo della rete esterna del dispositivo IoT è stato misurato in aumento del 28%.
Vantaggi del prodotto
In qualità di fabbrica di antenne FPC professionale, la nostra antenna coassiale saldata FPC con antenna 2G/3G/4G LTE evidenzia cinque vantaggi principali di "stabilità, dimensioni ridotte, flessibilità, durata, precisione", affrontando direttamente i problemi comuni delle antenne integrate nel settore:
1. Il processo di saldatura integrato elimina lo scarso contatto
Utilizza un processo di saldatura di precisione ad alta temperatura tra linee coassiali e schede FPC, senza terminali adattatori e senza spazi vuoti, risolvendo completamente il problema dell'allentamento dell'antenna e dello sfarfallio del segnale causato dalle vibrazioni delle apparecchiature e dalle sobbalzi di trasporto, adatto per condizioni di vibrazione severe nei veicoli e nelle industrie.
2 Flessibile, ultrasottile e pieghevole, adatto per spazi ristretti

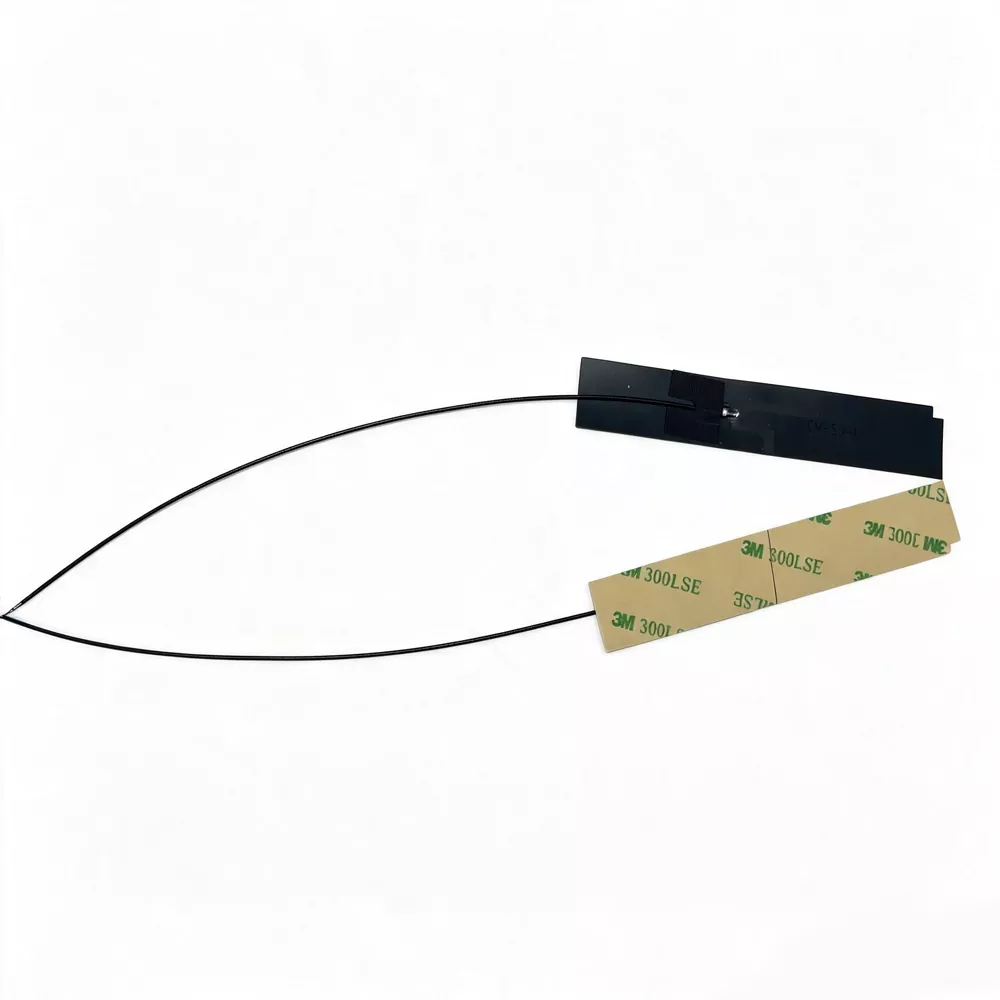

Con uno spessore complessivo di soli 0,1 mm, il materiale di base flessibile può essere piegato liberamente, adattato a superfici curve e installato in spazi vuoti senza occupare spazio interno del dispositivo, soddisfacendo perfettamente i requisiti di progettazione dei dispositivi intelligenti miniaturizzati, sottili e leggeri.
3 Copertura completa della banda, accesso completo alla rete senza punti ciechi
Coprendo tutte le bande da 700 MHz a 2700 MHz, compatibile con tutte le reti China Mobile, China Unicom e China Telecom 2G/3G/4G senza distinguere gli operatori, un'unica antenna si adatta a tutti gli scenari di comunicazione cellulare, riducendo significativamente i costi di inventario dei clienti.
4. Cavo schermato a doppio strato con forte capacità anti-interferenza
Di serie con cavo coassiale schermato a doppio strato RG1.13, che resiste efficacemente alle interferenze elettromagnetiche di chip, alimentatori e circuiti stampati all'interno dell'apparecchiatura, il segnale rimane stabile senza rumore o ritardo nell'alloggiamento dell'apparecchiatura chiusa.
5 Resistente agli agenti atmosferici e durevole di livello industriale, adatto per il funzionamento a lungo termine 24 ore su 24
Il materiale di base FPC è resistente alle alte e basse temperature, all'invecchiamento e alle screpolature e può funzionare stabilmente in un ambiente compreso tra -40 °C e +85 °C, soddisfacendo i requisiti delle apparecchiature industriali e dei terminali IoT esterni per un funzionamento ininterrotto tutto l'anno.
6. Alto grado di personalizzazione
Supporta la personalizzazione di lunghezza della linea, interfaccia, dimensioni, parametri di impedenza, interfacce di saldatura come IPEX, SMA, BNC secondo necessità, supporta la stampa serigrafica in batch dei loghi dei clienti ed è compatibile con i requisiti di produzione a contratto del commercio estero OEM/ODM.
Specifiche tecniche
|
Elementi dei parametri |
Parametri tecnici standard |
|
Nome del prodotto |
Antenne 2G/3G/4G LTE |
|
Banda operativa |
Da 700 MHz a 2700 MHz (banda intera GSM/ WCDMA/ LTE) |
|
Guadagno dell'antenna |
3~5dBi |
|
Bobbi VSWR in piedi |
≤1,5 |
|
Impedenza |
50 Ω |
|
Modalità di polarizzazione |
Polarizzazione verticale omnidirezionale |
|
Specifiche del filo |
0,81/1,13 / RG174 / RG178 |
|
Processo di connessione |
I fogli FPC sono completamente saldati alla linea coassiale |
|
Temperatura operativa |
da -40°C a +85°C |
|
Spessore dell'antenna |
Flessibile ultrasottile da 0,1 mm |
|
Interfaccia standard |
IPEX/U.FL (SMA/BNC personalizzabile) |
|
Lunghezza del filo |
10 cm/15 cm/20 cm (personalizzabile) |
Guida all'installazione e all'utilizzo
Questa antenna FPC è un'installazione integrata integrata, facile da usare, adatta per l'assemblaggio di produzione di massa e non richiede debug professionale. I passaggi sono i seguenti:

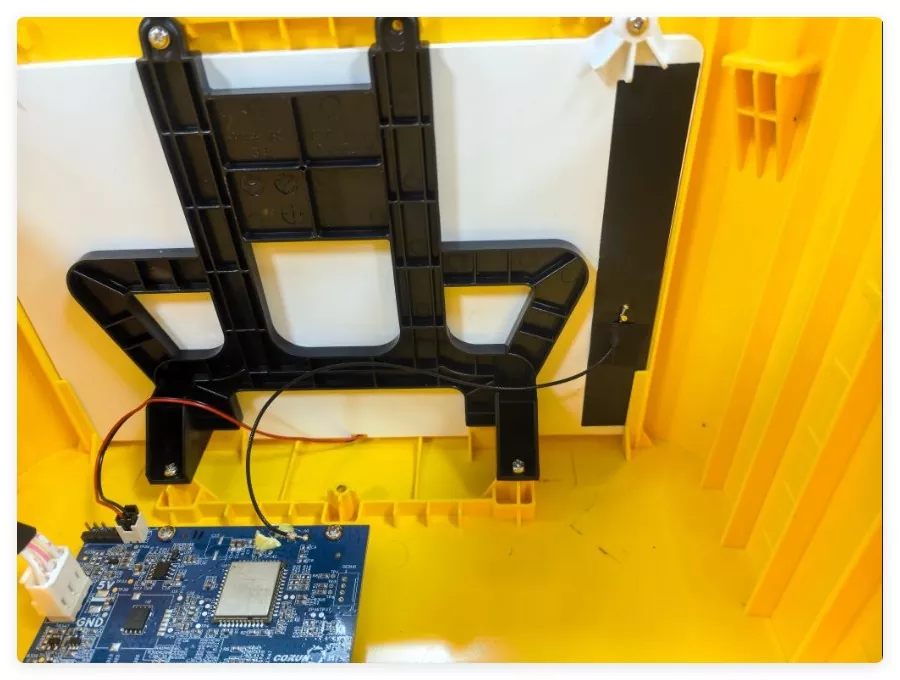

1. Selezione della posizione: scegliere un'area aperta all'interno del dispositivo, lontana dal chip della scheda madre, dall'alimentatore e dall'involucro metallico per evitare il blocco del segnale e le interferenze.

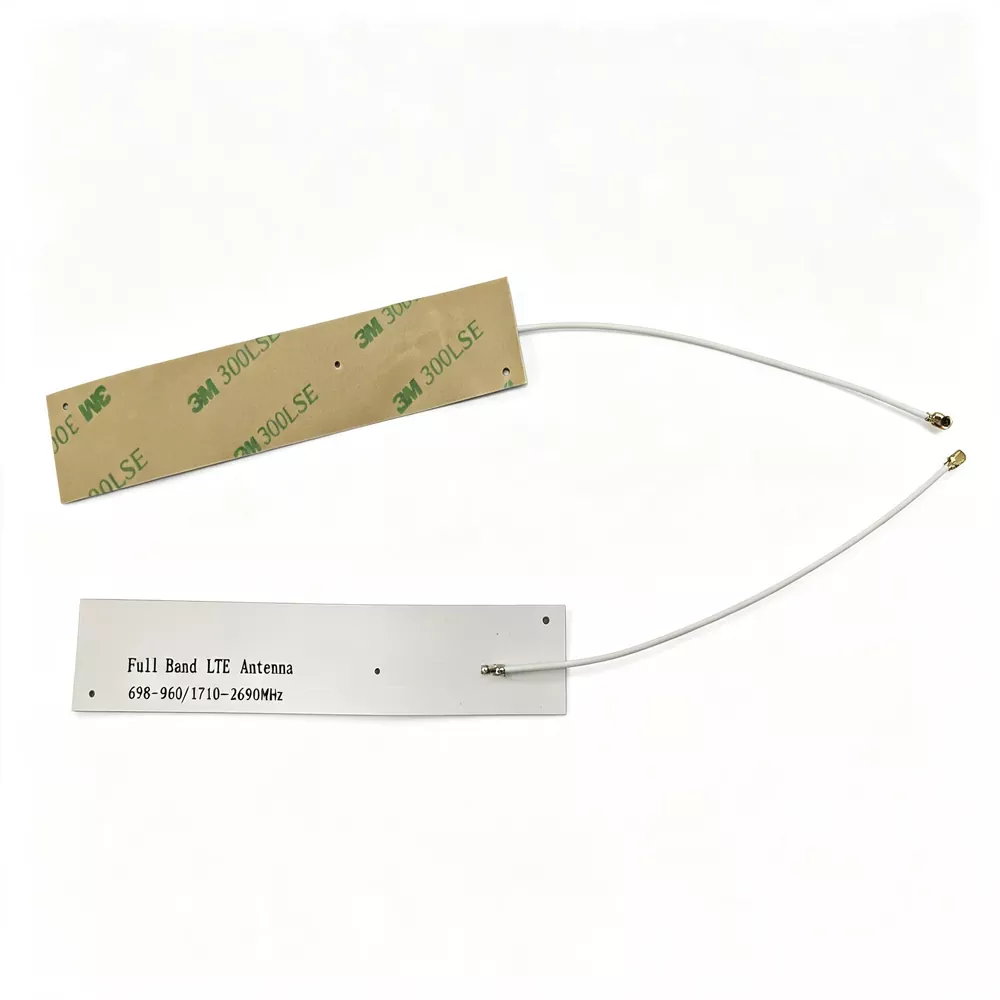

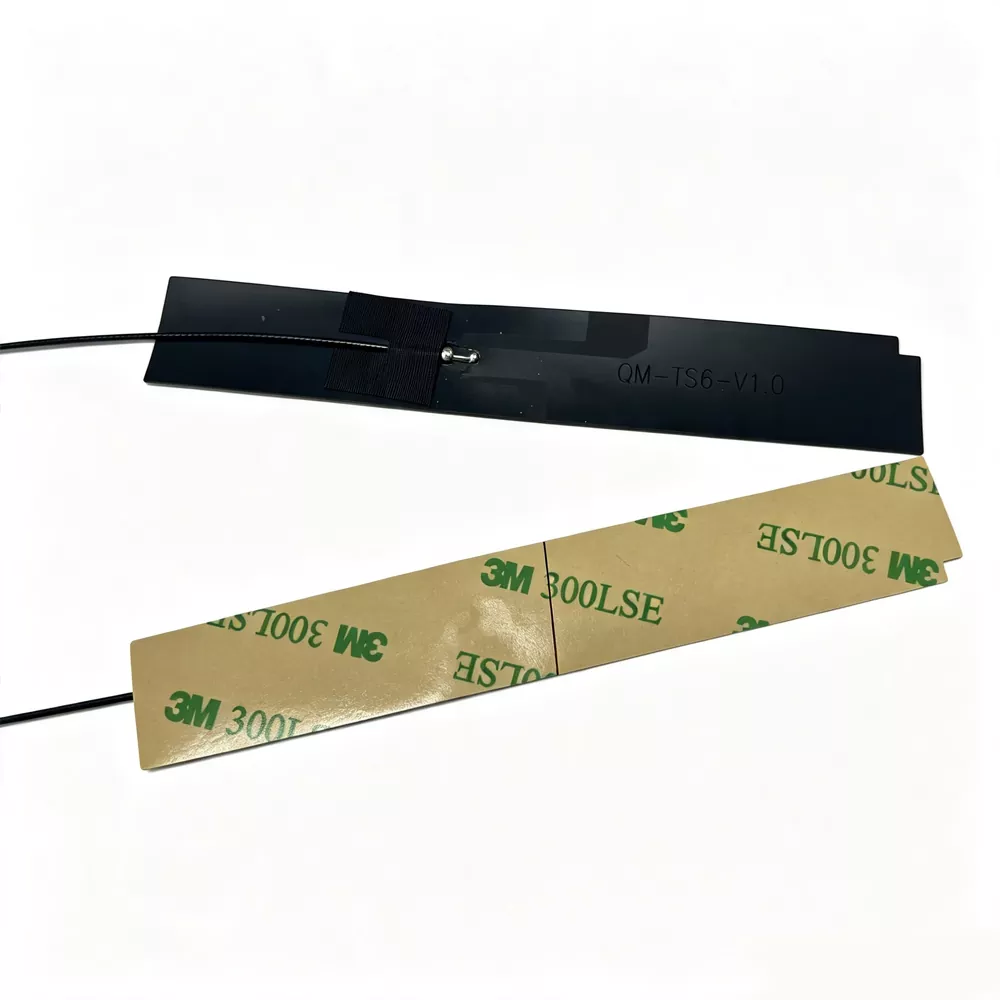

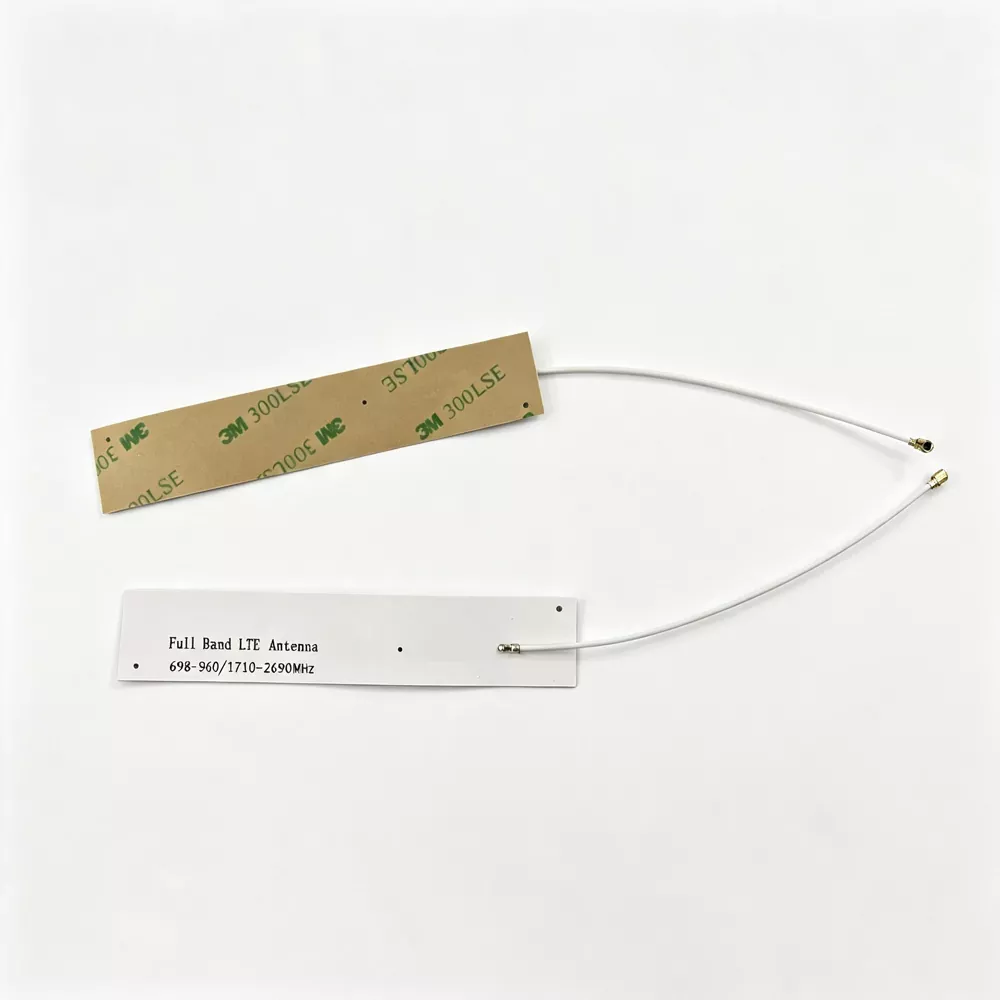

2. Monta e fissa: il retro dell'antenna è dotato di adesivo 3M ad alta resistenza. Dopo aver pulito le macchie di polvere e olio sulla parete interna del dispositivo, posizionarlo in modo piatto e saldo e piegarlo secondo necessità per adattarlo alla superficie curva del dispositivo.
3. Aggancio dell'interfaccia: collegare con precisione l'interfaccia IPEX/SMA sul retro alla presa dell'antenna del modulo del dispositivo e fissarla delicatamente per evitare una trazione violenta del cavo.
4. Organizzazione dei cavi: i cavi in eccesso devono essere conservati ordinatamente per evitare schiacciamenti, piegature o pieghe morte e per evitare danni allo strato schermante che potrebbero influenzare il segnale.
5. Test di accensione: una volta completato l'assemblaggio, accendere e connettersi alla rete per verificare che tutti i segnali di rete 2G/3G/4G ricevano normalmente, quindi è possibile la produzione di massa.
Domande frequenti
Q1: Questa antenna coassiale saldata FPC con antenna 2G/3G/4G LTE può essere piegata per l'uso?
R1: Sì. Il prodotto è realizzato in materiale di base FPC flessibile, che può essere piegato liberamente e adattato a superfici curve. Si adatta al piccolo spazio integrato del dispositivo e non si rompe né influisce sulle prestazioni del segnale se piegato normalmente.
Q2: Supportate lunghezze di cavo e tipi di interfaccia personalizzati?
A2: Completamente supportato. Come fabbrica di origine, sono supportate lunghezze di linea personalizzabili che vanno da 10 cm a 50 cm, interfacce sostituibili come SMA, BNC, IPEX, serigrafia LOGO e regolazione fine delle dimensioni.
Q3: Quali sono i vantaggi del processo di saldatura rispetto alla normale antenna incollata?
A3: Saldatura della linea coassiale in un unico pezzo, senza spazi vuoti, maggiore resistenza agli urti, resistenza alla trazione, prestazioni anti-invecchiamento, risolve completamente i problemi di vibrazione delle apparecchiature, sfarfallio del segnale e scarso contatto in ambienti ad alta temperatura, più adatto per scenari industriali e di veicoli difficili.
