Antenna dati tablet 4G

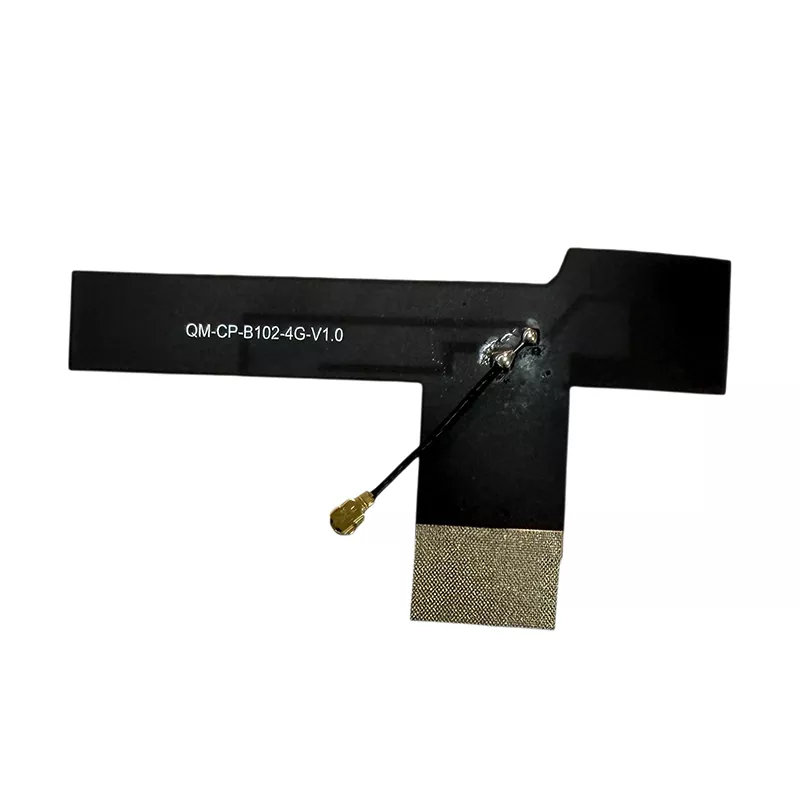

L'antenna dati Tablet 4G è un componente integrato di ricezione e trasmissione del segnale wireless progettato specificamente per i dispositivi tablet. Questa antenna Tablet 4G LTE presenta una struttura leggera e flessibile ottimizzata per lo spazio interno limitato dei tablet. Gestisce la trasmissione dei dati e la ricezione del segnale su reti 4G LTE, supportando la connettività cellulare, il caricamento e il download dei dati e una comunicazione di rete stabile. Essendo un'antenna 4G LTE integrata, è progettata per l'installazione interna anziché per l'uso come antenna universale esterna.

Rispetto alle configurazioni convenzionali dell'antenna interna, questa soluzione combina un substrato FPC flessibile con un profilo compatto per accogliere diverse strutture di tablet. Il progetto può essere valutato per applicazioni consumer, didattiche, industriali e tablet specializzate in base alle bande di frequenza richieste e alle condizioni di installazione.

Gamma di dispositivi compatibili

Essendo un'antenna LTE 4G versatile e personalizzabile per applicazioni tablet, questo prodotto è progettato per dispositivi tablet che supportano la connettività di rete 4G. La compatibilità dipende dalle bande di frequenza supportate dal dispositivo, dallo spazio dell'antenna interna e dall'interfaccia RF.

• Tablet civili di livello consumer: tablet per l'intrattenimento domestico, tablet per la comunicazione su tutta la rete e tablet personali portatili

• Tablet commerciali didattici: tablet per l'apprendimento degli studenti, tablet specifici per l'istruzione universitaria, tablet commerciali per istituti di formazione

• Tablet robusti industriali: tablet industriali portatili, tablet industriali antipolvere, impermeabili e antideflagranti, tablet intelligenti per esterni

• Tablet speciali per veicoli: tablet per infotainment a bordo dei veicoli, terminali per veicoli logistici e di trasporto, tablet per il controllo di macchine edili

• Tablet specifici del settore: tablet medici, tablet per la sorveglianza di sicurezza, tablet per terminali intelligenti di magazzino, dispositivi tablet intelligenti IoT

Specifiche tecniche dettagliate

Guida all'installazione e all'utilizzo

Questa antenna dati per tablet 4G è progettata per l'installazione interna in dispositivi tablet compatibili. Può essere utilizzato in progetti di produzione, manutenzione e sostituzione dell'antenna di dispositivi. L'installazione deve essere eseguita da personale esperto nello smontaggio del tablet e nella gestione del connettore RF. I passaggi specifici dell'installazione sono i seguenti:

1. Smontaggio e pulizia: spegnere il tablet, rimuovere la cover posteriore e pulire polvere e detriti dall'area di installazione interna. Assicurarsi che la superficie di montaggio sia piana, pulita e priva di sporgenze o ostruzioni.

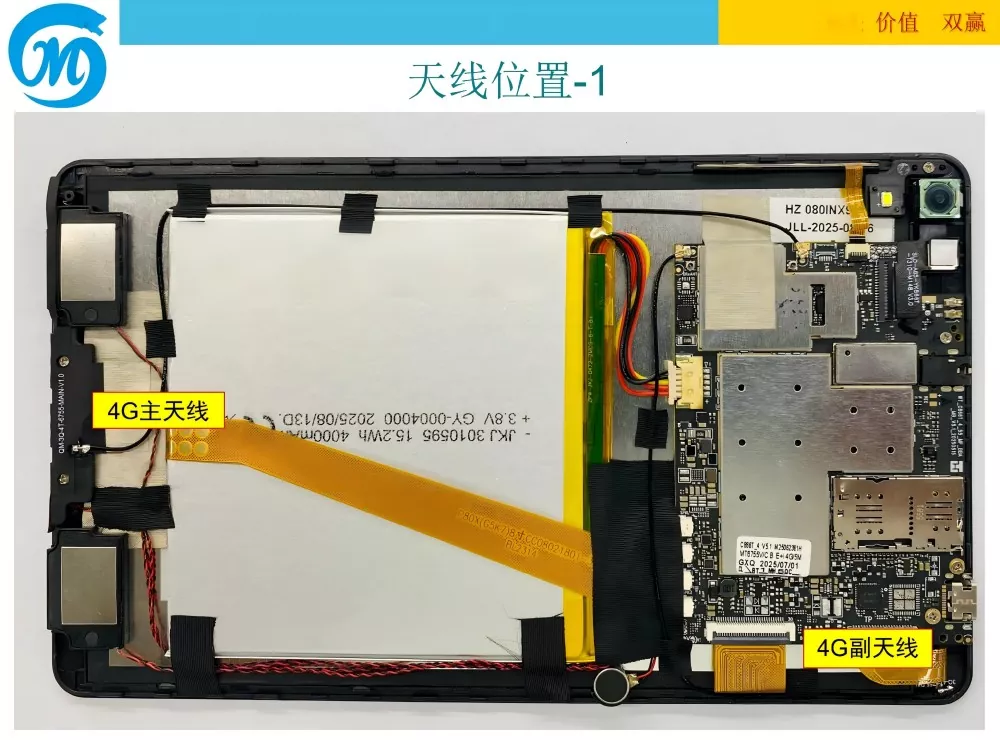

2. Posizionamento e fissaggio: rimuovere la pellicola protettiva adesiva resistente alle alte temperature dal retro dell'antenna. Allinearlo esattamente con la posizione riservata dell'antenna all'interno del tablet, posizionandolo su un'area libera del corpo del dispositivo che non sia ostruita da metallo. Premere delicatamente per 3-5 secondi per garantire che l'antenna aderisca saldamente, senza allentamenti o bordi sollevati.

3. Connessione all'interfaccia: allineare il connettore IPEX all'estremità dell'antenna con la presa RF sulla scheda madre del tablet, quindi premere verticalmente fino a quando non è collegato saldamente. Garantire un buon contatto senza collegamenti allentati o scarso contatto. Questa disposizione di connessione è rilevante quando si seleziona un'antenna IPEX 4G LTE per un'interfaccia RF di tablet compatibile.

4. Organizzare il percorso dei cavi: disporre in modo ordinato i cavi dell'antenna per evitare tirature, piegature o compressioni eccessive e tenerli lontani da aree che generano calore come la batteria e la scheda madre per evitare invecchiamento e danni a lungo termine.

5. Test di installazione: riattaccare la cover posteriore del tablet, fissare le viti di fissaggio, accendere il dispositivo, abilitare la rete 4G, testare la velocità di Internet e la potenza del segnale e verificare che non vi siano anomalie del segnale o problemi di disconnessione prima del normale utilizzo.

Contesto aziendale

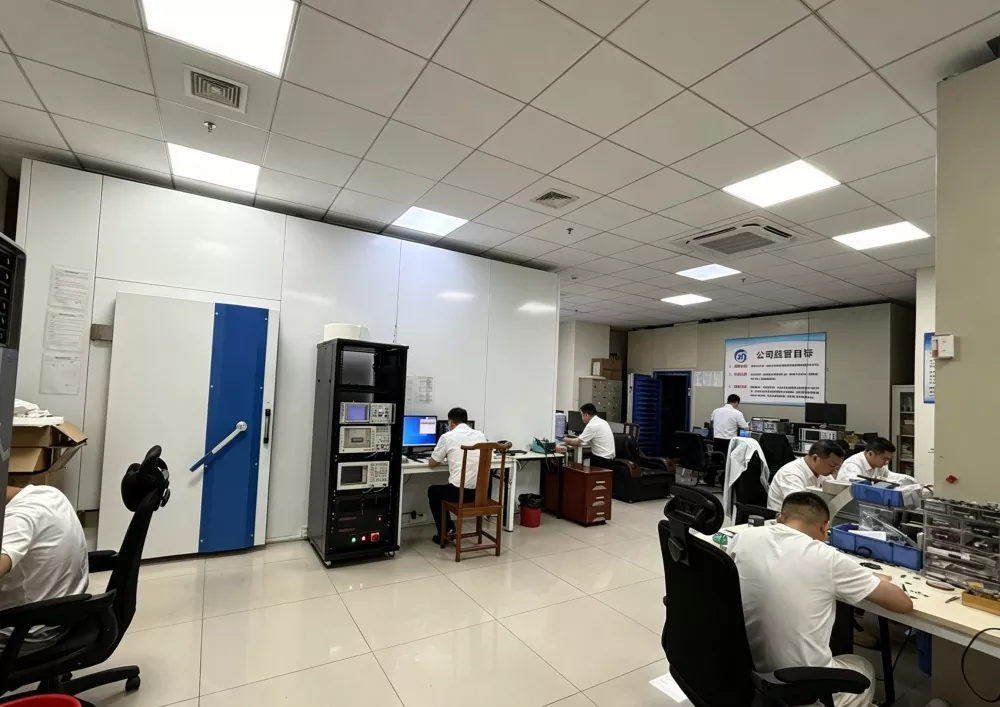

Shenzhen Qianmu Communication Technology Co., Ltd. è impegnata nel settore delle antenne per comunicazioni da oltre un decennio, fungendo da produttore e fornitore cinese che integra ricerca e sviluppo di antenne, sviluppo di stampi, produzione su larga scala, test di controllo qualità e supporto post-vendita. L'azienda è specializzata in soluzioni di antenne per comunicazioni wireless, inclusi prodotti Tablet 4G Data Antenna, antenne IoT e antenne terminali integrate. Le sue strutture includono operazioni di produzione, linee di produzione, laboratori di ricerca e sviluppo e apparecchiature di collaudo per supportare lo sviluppo del prodotto e il controllo di qualità. È possibile organizzare visite alla fabbrica e i processi di produzione e ispezione sono soggetti alle procedure di gestione della qualità dell'azienda.

I membri principali del team hanno ciascuno oltre 10 anni di esperienza nella ricerca e sviluppo di antenne di comunicazione, con competenza nell'adattamento del segnale, nell'adattamento dell'impedenza e nei requisiti di installazione interna per diversi dispositivi tablet. Il team ha fornito soluzioni di antenne a oltre 300 produttori di terminali digitali e apparecchiature industriali in tutto il mondo. Sono disponibili soluzioni personalizzate in base ai requisiti del prodotto e alle condizioni di integrazione del dispositivo.

Guida alla selezione dei prodotti

Quando si seleziona un'antenna LTE per tablet 4G, le considerazioni più comuni includono compatibilità di frequenza, spazio di installazione, tipo di connettore e prestazioni RF. I seguenti punti possono aiutare a determinare se l'antenna proposta è adatta per un particolare progetto di tablet.

• Verificare la compatibilità della banda di frequenza: dare priorità alle antenne che coprono le bande di frequenza richieste. Per i dispositivi domestici verificare la compatibilità con le bande portanti previste; per i dispositivi destinati all'esportazione, confermare il supporto per le bande di frequenza utilizzate nel mercato di destinazione. Le bande mancanti possono influire sulla ricezione del segnale e sulle prestazioni dei dati.

• Controllare il materiale e la lavorazione: un'antenna FPC 4G flessibile può soddisfare i requisiti di installazione interna in cui è necessario un substrato sottile e flessibile. Esaminare il substrato, l'elemento conduttivo e il rivestimento isolante per determinare se il progetto è adatto all'ambiente di installazione previsto.

• Controllare i parametri di prova effettivi: rivedere i rapporti di prova disponibili e i dati di misurazione. I parametri chiave includono guadagno, SWR e impedenza. Confermare che le prestazioni misurate soddisfino i requisiti del dispositivo di destinazione e delle bande operative.

• Verifica dimensioni compatibilità: seleziona le dimensioni dell'antenna appropriate in base allo spazio interno del tablet. Per i dispositivi ultrasottili, prendere in considerazione il design con spessore di 0,15 mm e verificare l'area di montaggio disponibile, il percorso dei cavi e lo spazio libero. È possibile discutere di dimensioni personalizzate non standard per risolvere i vincoli di installazione.

• Controllare il connettore RF: il connettore IPEX/U.FL deve corrispondere alla presa RF sulla scheda madre del tablet. Confermare la generazione del connettore, la lunghezza del cavo e la disposizione della connessione prima di ordinare. Un'antenna LTE interna per progetti tablet potrebbe richiedere una diversa configurazione del connettore o del cavo a seconda del design del dispositivo.

• Verificare la personalizzazione e la capacità di fornitura: per progetti con dimensioni speciali, lunghezze di cavo, requisiti di connettore o configurazioni di frequenza, è possibile valutare un'antenna per tablet personalizzata in base alle specifiche del dispositivo. Conferma campioni, requisiti di test, quantità di produzione e tempi di consegna prima della produzione di massa.

• Verifica le capacità del produttore: considera l'esperienza del produttore, i test del prodotto, il controllo di qualità, le opzioni di personalizzazione e il supporto post-vendita quando selezioni un fornitore di antenne a lungo termine.

Domande frequenti

Q1: Questa antenna dati Tablet 4G supporta le reti 4G all'estero?

R: L'antenna supporta le bande di frequenza elencate nelle specifiche tecniche. Per le apparecchiature destinate all'esportazione, confrontare queste bande con le bande LTE utilizzate nel paese di destinazione e con i requisiti del modem del tablet. Ulteriori configurazioni di frequenza possono essere discusse se le specifiche standard non coprono le bande richieste.

Q2: L'antenna può essere personalizzata in termini di dimensioni, tipo di connettore e lunghezza del cavo?

R: Sì. Le opzioni di personalizzazione possono includere le dimensioni dell'antenna, la lunghezza del cavo, il tipo di connettore e la configurazione della frequenza in base alla struttura interna dell'apparecchiatura. Per un progetto di antenna per tablet personalizzata, fornire lo spazio di installazione disponibile, le bande LTE richieste, i dettagli del connettore RF e l'applicazione di destinazione in modo da poter valutare la compatibilità.

Q3: Quanto dura la garanzia del prodotto? Come vengono gestiti i problemi di qualità?

R: Il prodotto viene fornito con una garanzia di 1 anno e un servizio di manutenzione a vita. Per problemi di qualità non causati da danni umani, la politica di servizio dichiarata prevede sostituzioni o rispedizione gratuite, insieme al supporto tecnico per risolvere i problemi di utilizzo. Conferma i termini applicabili quando effettui un ordine.

Q4: Piegature frequenti danneggeranno un'antenna flessibile?

R: Il prodotto utilizza un substrato FPC flessibile progettato per l'installazione interna. Evitare pieghe brusche, piegature eccessive ripetute o pressioni sull'elemento radiante e sul cavo di alimentazione. L'installazione deve seguire i requisiti meccanici dell'antenna per contribuire a mantenerne la struttura e le prestazioni RF.

Q5: Qual è la quantità minima dell'ordine? Si possono fornire lotti misti?

R: Si dice che i prodotti standard in magazzino non abbiano una quantità minima di ordine, sono supportati piccoli lotti misti e acquisti occasionali. Gli ordini di grandi dimensioni possono beneficiare di prezzi scaglionati. Conferma lo stock attuale, i requisiti di personalizzazione e i tempi di produzione prima di ordinare.

Q6: Quale connettore utilizza l'antenna?

R: L'interfaccia standard è un connettore universale IPEX/U.FL, con opzioni terminali personalizzabili. Il connettore deve essere confrontato con la presa RF della scheda madre del tablet. Per i requisiti dell'antenna IPEX 4G LTE, verificare la generazione del connettore e la lunghezza del cavo prima della produzione.
