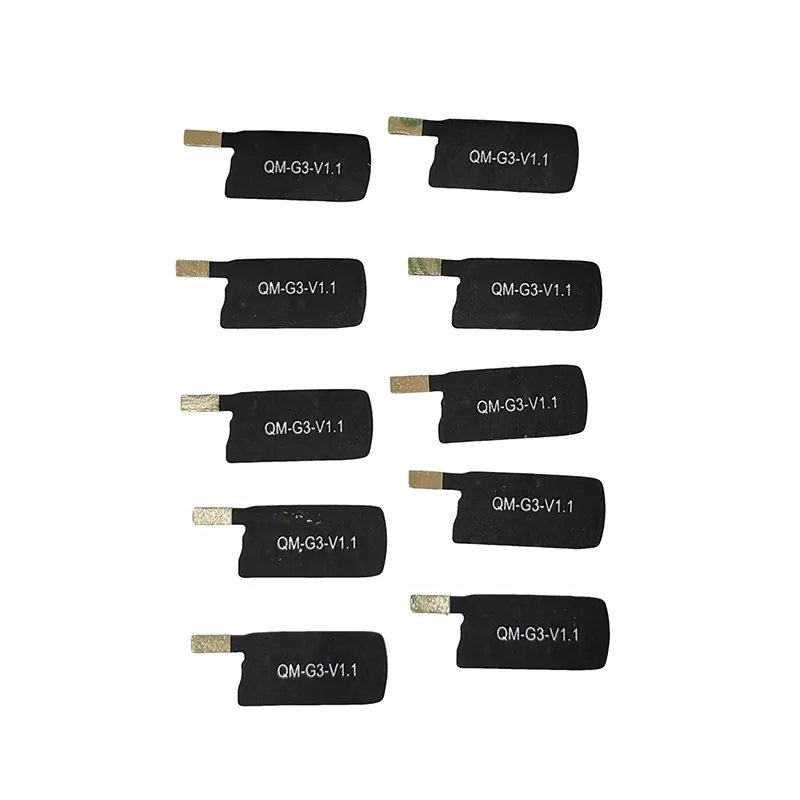

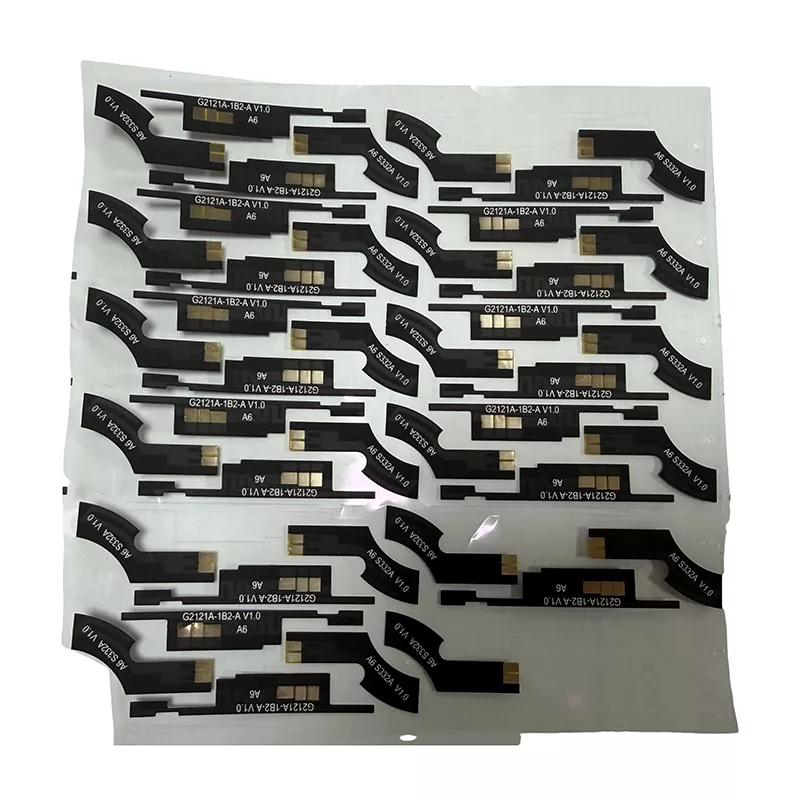

Antenna per tablet FPC ultrasottile

L'antenna per tablet FPC ultrasottile è un'antenna piatta e integrata prodotta utilizzando la tecnologia del circuito flessibile. A differenza delle tradizionali antenne rigide, delle antenne a molla e delle antenne in ceramica, i suoi principali vantaggi includono un profilo ultrasottile, flessibilità per la deformazione e montaggio planare.

L'antenna utilizza un substrato PI/LCP ad alta frequenza, caratterizzato da un'incisione precisa del circuito e un'impedenza uniforme. Con un supporto adesivo integrato, non richiede fissaggio con viti. Specificamente progettato per spazi compatti, irregolari e curvi all'interno dei dispositivi, risolve i problemi comuni delle antenne tradizionali come sporgenza, occupazione di spazio, suscettibilità alla rottura e prestazioni del segnale instabile.

Principio di funzionamento

L'antenna tablet FPC ultrasottile funziona in base ai principi della radiazione elettromagnetica e della risonanza RF, utilizzando modelli di radiazione metallica incisi con precisione per risuonare nella banda di frequenza target, consentendo così una trasmissione e una ricezione efficienti delle onde elettromagnetiche.

Il substrato del prodotto presenta una bassa perdita dielettrica e un'elevata coerenza dell'impedenza di linea, riducendo efficacemente l'attenuazione del segnale in radiofrequenza. La struttura piatta e planare ottimizza gli angoli di radiazione, riducendo al minimo le interferenze di schermatura da componenti interni come alloggiamenti metallici e batterie, garantendo una connettività di rete stabile, l'accoppiamento Bluetooth e la trasmissione del posizionamento.

Nucleo del prodotto

• Compatibilità ultrasottile: lo spessore finito varia da 0,1 mm a 0,3 mm, non occupando quasi nessuna altezza interna dopo l'installazione, rendendolo ideale per dispositivi ultrasottili e la soluzione di antenna preferita per dispositivi intelligenti sottili.

• Elevata flessibilità e resistenza alla piegatura: testato per oltre 1.000 cicli di piegatura senza rotture, delaminazioni o degrado delle prestazioni. Adatto per applicazioni ripetute di apertura, piegatura e superficie curva, offre una durata di gran lunga superiore a quella delle tradizionali antenne integrate.

• Bassa perdita e guadagno elevato: potenziata dal materiale del substrato ad alta frequenza e bassa perdita, la trasmissione del segnale è stabile con un rapporto di onda stazionaria di tensione (VSWR) ≤1,5, risolvendo efficacemente i problemi comuni degli utenti come disconnessione a lunga distanza, debole penetrazione attraverso i muri, ritardo e interruzioni delle connessioni.

• Installazione semplice senza foratura: viene fornito con un robusto supporto adesivo 3M: basta staccare e incollare, senza bisogno di saldature o viti, riducendo significativamente i costi di manodopera e il tasso di difetti per i clienti.

• Personalizzazione a banda intera: può essere personalizzato per qualsiasi banda di frequenza tra cui 2,4G, 5G, 6G, Bluetooth, 4G LTE, GPS e NB-IoT in base alle esigenze del cliente, con dimensioni, lunghezza del cavo e connettori regolabili in base alle esigenze.

• Elevata uniformità dei lotti: la produzione di massa tramite linee di assemblaggio automatizzate garantisce che impedenza, guadagno e deviazione di frequenza siano strettamente controllati entro un intervallo ristretto per ciascun lotto, offrendo prestazioni stabili senza variazioni da lotto a lotto.

Specifiche tecniche

Scenari applicativi

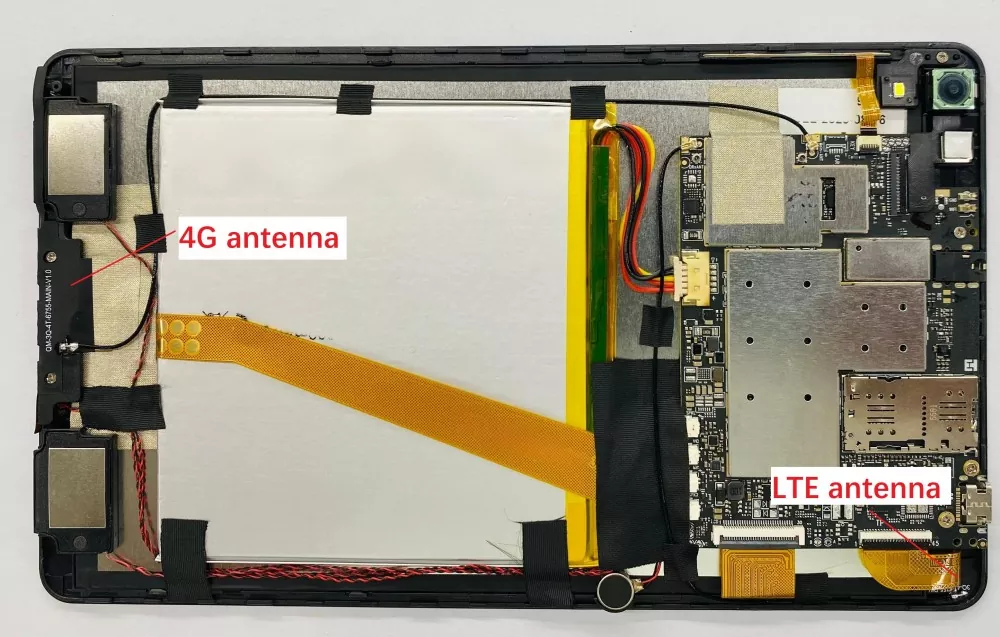

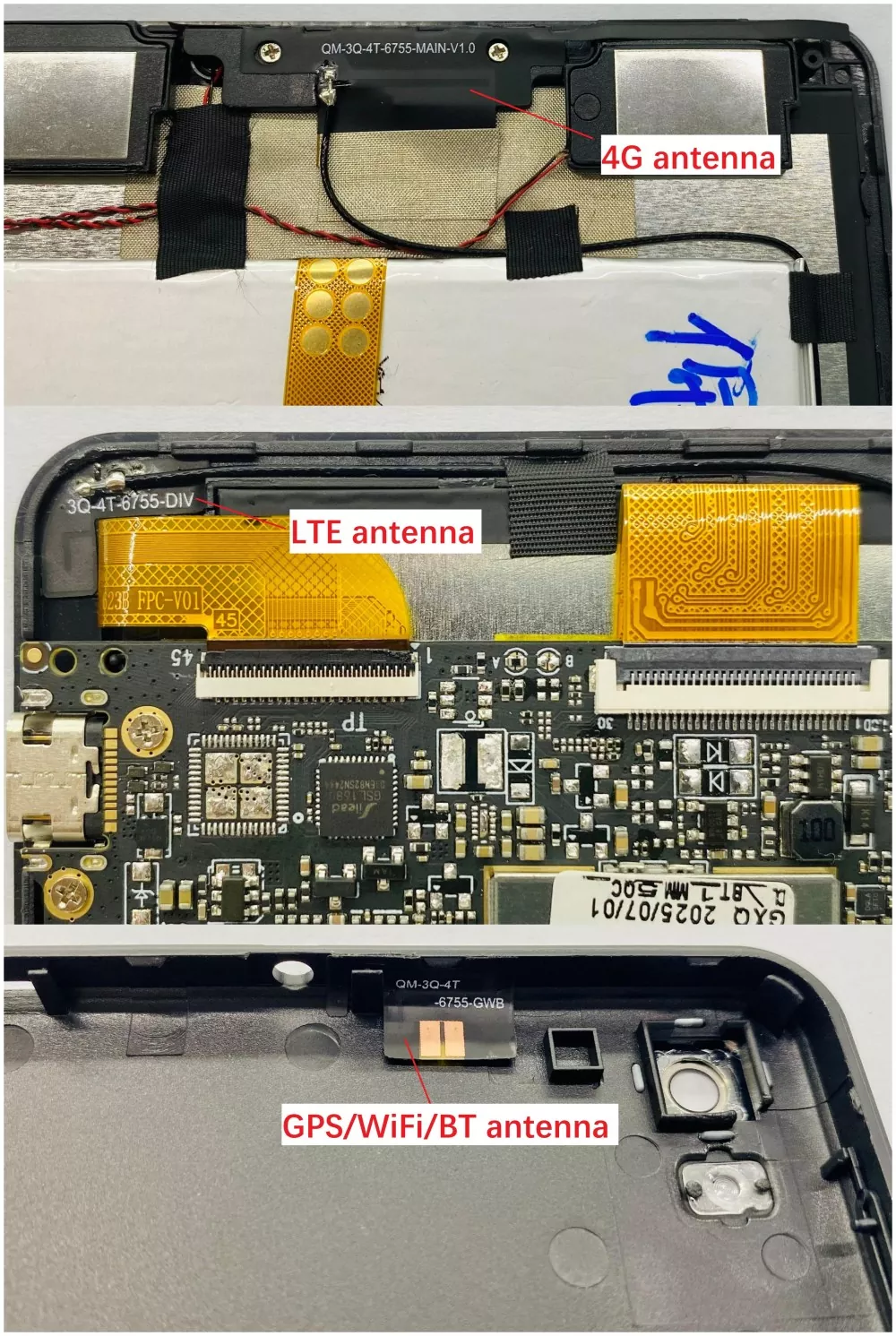

Le antenne per tablet FPC ultrasottili, con i loro vantaggi leggeri e stabili, sono adatte per hardware sottile e intelligente in diversi settori, adattandosi facilmente a vari spazi interni compatti e consentendo diversi scenari applicativi.

Applicazioni dell'elettronica di consumo: smartwatch, cinturini per il fitness, custodie per auricolari wireless, power bank portatili e mini altoparlanti Bluetooth: perfetti per design ultrasottili, senza rigonfiamenti o sporgenze del guscio.

Scenari IoT: sensori per porte e finestre, sensori di temperatura e umidità, serrature intelligenti, gateway wireless e terminali IoT LoRa, che garantiscono una trasmissione stabile a lungo raggio e a bassa potenza.

Applicazioni industriali e automobilistiche: mini terminali di posizionamento automobilistici, dispositivi portatili industriali, strumenti di test portatili e mini telecamere di sicurezza, resistenti a temperature e interferenze estreme, adatte a condizioni operative complesse.

Vantaggi del prodotto rispetto alla concorrenza

Le comuni antenne FPC sul mercato spesso soffrono di problemi quali spessore eccessivo, suscettibilità ai danni, specifiche del segnale esagerate e variazioni significative da lotto a lotto. La nostra antenna per tablet FPC ultrasottile è stata appositamente ottimizzata e offre chiari vantaggi differenziati.

• Vantaggio in termini di spessore: mentre i concorrenti offrono generalmente 0,4–0,6 mm, il nostro prodotto è ultrasottile con soli 0,1 mm, ideale per dispositivi estremamente leggeri e offre una più ampia compatibilità di settore.

• Vantaggi del processo: utilizzando l'incisione di precisione e la produzione in camera bianca, le linee dei circuiti sono uniformi e prive di bave, eliminando i rischi di rottura del filo e di disconnessione intermittente comunemente presenti nelle normali antenne.

• Vantaggi prestazionali: il guadagno effettivo soddisfa le specifiche senza esagerare, con prestazioni stabili in ambienti ad alta e bassa temperatura. Al contrario, i prodotti a basso prezzo della concorrenza spesso soffrono di attenuazione del segnale alle alte temperature e problemi di disconnessione alle basse temperature.

• Vantaggio della personalizzazione: in qualità di produttore diretto, possiamo creare rapidamente stampi e modificare dimensioni, lunghezze dei cavi e connettori. Al contrario, la maggior parte dei concorrenti offre solo articoli standard in stock, con conseguenti tempi di personalizzazione più lunghi e opzioni di modifica limitate.

• Vantaggio del controllo qualità: test all'accensione al 100% più ispezione del campionamento dell'impedenza, con un tasso di difetti controllato inferiore allo 0,3%, significativamente inferiore alla media del settore del 2%.

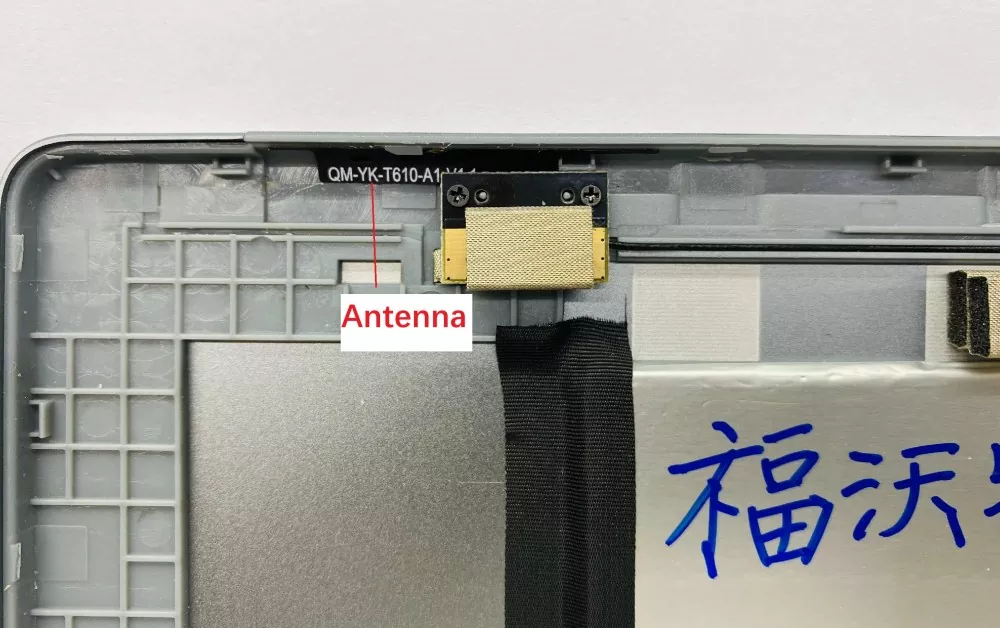

Guida all'installazione

L'antenna per tablet FPC ultrasottile non offre barriere di installazione e non richiede attrezzature specializzate: l'assemblaggio può essere completato rapidamente e manualmente, migliorando significativamente l'efficienza produttiva del cliente.

Installazione Fase 1: pulire la superficie di montaggio: rimuovere polvere, macchie di olio e sbavature dall'area di montaggio interna del dispositivo per garantire una superficie piana e asciutta, impedendo una scarsa adesione o il distacco del supporto adesivo.

Fase 2 dell'installazione: posizionare e rimuovere la pellicola adesiva: allineare l'antenna con la posizione designata in base alla struttura dell'apparecchiatura. Rimuovere la pellicola protettiva dal retro dell'antenna ed evitare il contatto diretto con l'area adesiva o i circuiti a mani nude.

Passaggio 3: allineare e premere: allineare delicatamente la pellicola, quindi premere uniformemente per 3-5 secondi per garantire l'assenza di bolle d'aria o bordi di sollevamento. Per le superfici curve, applicare la pressione in sezioni.

Precauzioni per l'installazione: non posizionare direttamente su grandi superfici metalliche come batterie, coperture schermanti o chip della scheda madre. Mantenere uno spazio di 3–5 mm per massimizzare le prestazioni del segnale.

Certificazione e garanzia di qualità

Qualifiche aziendali: possiede una licenza commerciale valida, un impianto di produzione indipendente, un laboratorio di produzione in camera bianca e un laboratorio di test professionale. Gli uffici, la produzione e i siti di controllo qualità sono disponibili per la verifica in loco; non una società commerciale intermediaria.

Certificazione del prodotto: tutti i prodotti hanno superato le certificazioni di esportazione tra cui ROHS, REACH e CE, soddisfacendo gli standard di accesso al mercato globale per Europa, Stati Uniti, Sud-est asiatico e altre regioni. La documentazione completa della certificazione è disponibile su richiesta.

Sistema di ispezione per il controllo qualità: campionamento delle materie prime al ricevimento, ispezioni durante il processo di produzione, test di accensione al 100% dei prodotti finiti, test di invecchiamento e test di flessione. I registri di ispezione e i campioni vengono conservati per ciascun lotto per garantire la tracciabilità dopo la vendita.

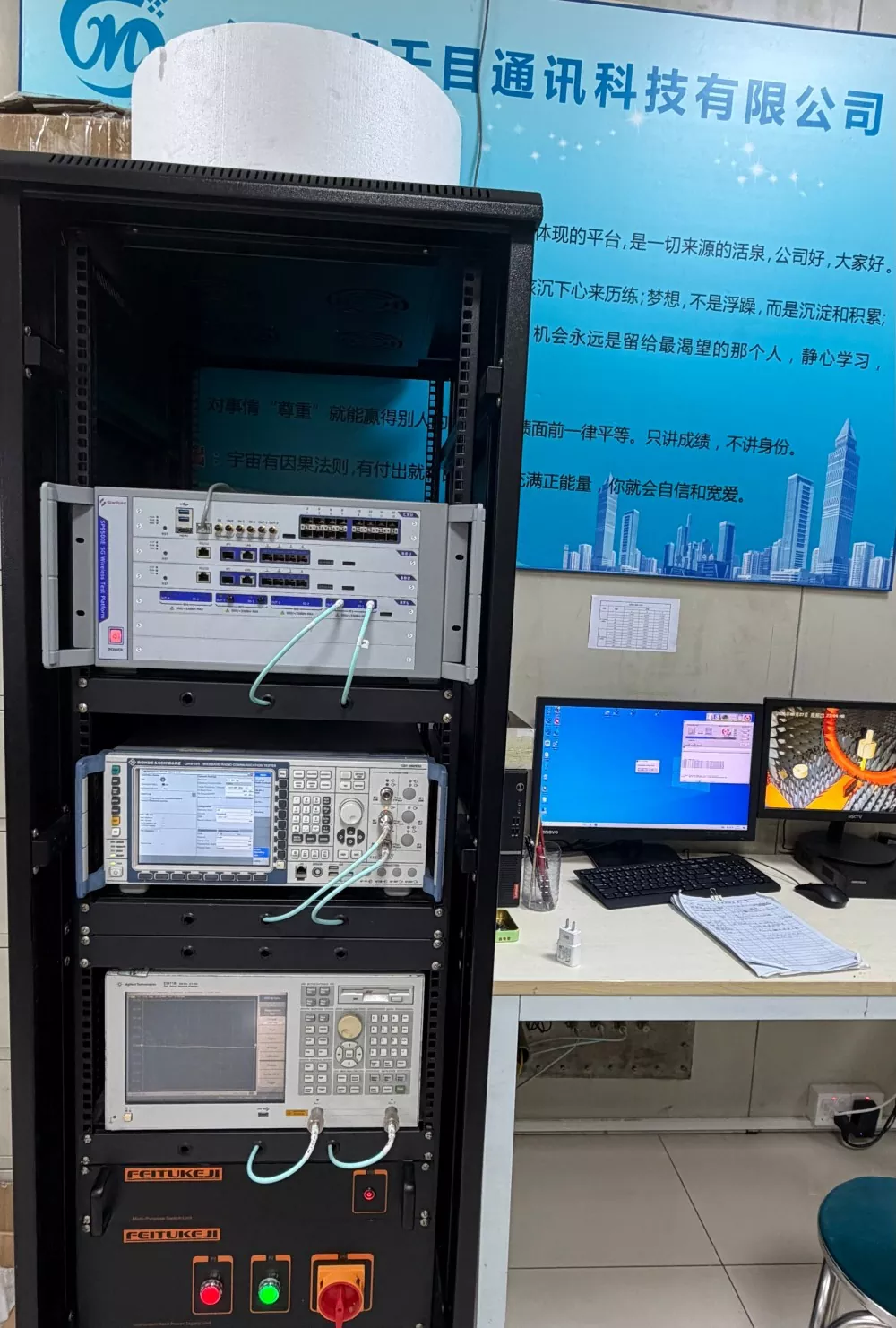

Prova della capacità produttiva: le linee di produzione automatizzate interne di incisione e laminazione, insieme alle apparecchiature di ispezione RF, consentono una produzione giornaliera di oltre 80.000 pezzi, in grado di soddisfare le esigenze di consegna di ordini su larga scala per i principali clienti.

Guida alla selezione dei prodotti

Quando scelgono le antenne per tablet FPC ultrasottili, i clienti non devono scegliere ciecamente opzioni a basso costo: adattandole esattamente ai requisiti delle apparecchiature, possono effettivamente evitare le trappole.

1. Seleziona il modello in base allo spessore del dispositivo: per i dispositivi ultrasottili, dai priorità alla versione da 0,1 mm; per i dispositivi standard, scegli la versione standard da 0,2–0,3 mm per bilanciare prestazioni e compatibilità strutturale.

2. Seleziona i modelli in base agli scenari applicativi: scegli modelli standard per dispositivi interni a temperatura ambiente; preferiscono modelli robusti per temperature elevate e basse per apparecchiature automobilistiche e industriali per esterni, che offrono una maggiore resistenza agli agenti atmosferici.

3. Seleziona i modelli in base ai requisiti della banda di frequenza: definisci chiaramente le bande di frequenza richieste come WiFi, Bluetooth, 4G e GPS. La nostra azienda può abbinare con precisione le antenne risonanti corrispondenti, evitando problemi di scarsa prestazione del segnale e incompatibilità associati ai modelli generici.

4. Dare priorità all'approvvigionamento diretto in fabbrica: scegliere fabbriche che consentano test in loco, personalizzazione e forniscano rapporti di certificazione per evitare problemi come ricarichi degli intermediari, specifiche esagerate e mancanza di supporto post-vendita.

Perché scegliere Qianmu Communications

In qualità di fornitore cinese con 17 anni di profonda esperienza nel settore delle antenne RF, siamo specializzati nella ricerca, sviluppo e produzione di antenne per tablet FPC ultrasottili, creando fiducia attraverso capacità autentiche e dati solidi.

1. Team tecnico professionale: disponiamo di un team di ingegneri RF con oltre 10 anni di esperienza, in grado di ottimizzare le soluzioni di layout dell'antenna per i clienti e di risolvere problemi complessi come la schermatura del segnale, la scarsa penetrazione nelle pareti e le interferenze elevate.

2. Servizio di personalizzazione rapido: articoli in stock spediti lo stesso giorno; progetti personalizzati con soluzioni fornite entro 24 ore, prototipazione rapida in 3-5 giorni e consegna in grandi quantità entro 7-10 giorni, molto più veloce rispetto agli standard del settore.

3. Vantaggio in termini di costi: con il nostro stabilimento per la produzione e la vendita diretta, eliminiamo i ricarichi intermedi. Gli ordini all'ingrosso possono essere offerti al prezzo finale di fabbrica, con una qualità paragonabile a quella dei marchi di alto livello e prezzi più competitivi.

4. Migliorare il servizio post-vendita: le spedizioni includono rapporti di prova, specifiche e documenti di certificazione; i difetti in batch sono coperti dalle politiche di restituzione e sostituzione; supporto tecnico individuale dedicato durante tutto il processo per assistere i clienti nel raggiungimento della produzione di massa.

5. Ampie applicazioni nel mondo reale: abbiamo servito oltre 1.000 produttori di hardware intelligente nazionali e internazionali in diversi campi, tra cui elettronica di consumo, IoT, apparecchiature industriali e dispositivi automobilistici, con casi di produzione di massa verificabili disponibili.

Domande frequenti

Q1: Le antenne per tablet FPC ultrasottili possono adattarsi alle superfici curve?

R: Sì. Il prodotto offre un'eccellente flessibilità, supportando la conformità a piccole strutture curve e ad arco, adatte per l'installazione su dispositivi di forma irregolare, senza compromettere le prestazioni del segnale durante la normale applicazione.

Q2: Supporta dimensioni e bande di frequenza personalizzate?

R: Supporto completo per la personalizzazione OEM/ODM, con dimensioni, spessore, lunghezza del cavo, connettori e bande di frequenza regolabili in base ai disegni e ai requisiti del cliente, inclusa l'ottimizzazione gratuita del progetto.

Q3: potete fornire rapporti di prova e certificazioni per acquisti all'ingrosso?

R: Sì. Siamo in grado di fornire la documentazione completa per ciascun lotto, inclusi rapporti sui test di fabbrica, specifiche prestazionali, certificazioni ROHS/CE e altri materiali necessari per soddisfare i requisiti di ispezione ed esportazione dei clienti.

Q4: Il segnale peggiorerà se l'antenna viene posizionata vicino alla parte metallica del dispositivo?

R: Il metallo può causare interferenze nella schermatura; si consiglia di lasciare uno spazio di 3–5 mm durante l'installazione. Gli ingegneri possono fornire soluzioni di ottimizzazione gratuite per il layout delle apparecchiature interne.

Q5: La qualità del campione è coerente con quella dell'ordine all'ingrosso?

R: Pienamente coerente. Processi di produzione di massa standardizzati in fabbrica, con stampi uniformi, procedure standardizzate e standard di controllo qualità coerenti, eliminando eventuali discrepanze di qualità tra campioni e ordini all'ingrosso.
