In che modo un'antenna WiFi con cornice digitale può migliorare le prestazioni wireless e la trasmissione remota delle immagini

Quando le cornici per foto intelligenti necessitano di una sincronizzazione cloud affidabile, aggiornamenti rapidi delle immagini e connettività wireless stabile, la soluzione giustaAntenna WiFi per cornice digitalediventa un componente hardware importante.Qianmusviluppa soluzioni di antenne dedicate per cornici digitali compatte, aiutando i produttori ad affrontare l'attenuazione del segnale, le interferenze interne e lo spazio di installazione limitato attraverso una progettazione RF specifica per l'applicazione.

Una cornice digitale dipende dal WiFi per funzioni quali la sincronizzazione cloud, la trasmissione remota di foto, gli aggiornamenti programmati dei contenuti e la gestione dei dispositivi basata su app. Tuttavia, l'antenna funziona all'interno di un involucro compatto contenente schermi, batterie, circuiti stampati e altri componenti che potrebbero influire sulle prestazioni RF. È possibile progettare un'antenna dedicata in base alla struttura fisica del telaio, alle bande operative, al connettore, al percorso dei cavi e alla posizione di installazione. La soluzione di Qianmu supporta applicazioni a 2,4 GHz e 5 GHz, con specifiche standard che includono impedenza di 50 Ω, SWR ≤1,8, guadagno 2–4 dBi e configurazioni FPC, PCB SMT o con asta adesiva esterna. Sono inoltre disponibili dimensioni, connettori, lunghezze dei cavi e parametri RF personalizzati per diversi modelli di dispositivi.

Sommario

1. Perché una cornice digitale necessita di un'antenna WiFi dedicata?
2. Come funziona l'antenna all'interno di una cornice per foto intelligente?
3. Quali specifiche dovrebbero valutare gli acquirenti?
4. Dove possono essere utilizzate queste antenne?
5. Come dovrebbe essere installata un'antenna WiFi?
6. In che modo i produttori dovrebbero selezionare l'antenna giusta?
7. Perché prendere in considerazione Qianmu per la produzione di antenne personalizzate?
8. Domande frequenti

Perché una cornice digitale necessita di un'antenna WiFi dedicata?

Una cornice digitale intelligente è più di un display. Molti modelli moderni si collegano a router, applicazioni mobili, piattaforme cloud o sistemi di gestione dei contenuti in modo che gli utenti possano caricare immagini in remoto e gestire i contenuti visualizzati. Ciò rende la comunicazione wireless una parte importante dell'esperienza complessiva del prodotto.

La difficoltà è che una cornice digitale di solito ha uno spazio interno limitato. Il display, la batteria, la scheda madre, l'altoparlante, i componenti metallici e altri componenti elettronici possono influenzare le prestazioni dell'antenna. Un'antenna universale può funzionare in condizioni di laboratorio ma comportarsi diversamente dopo essere stata integrata nell'involucro finito.

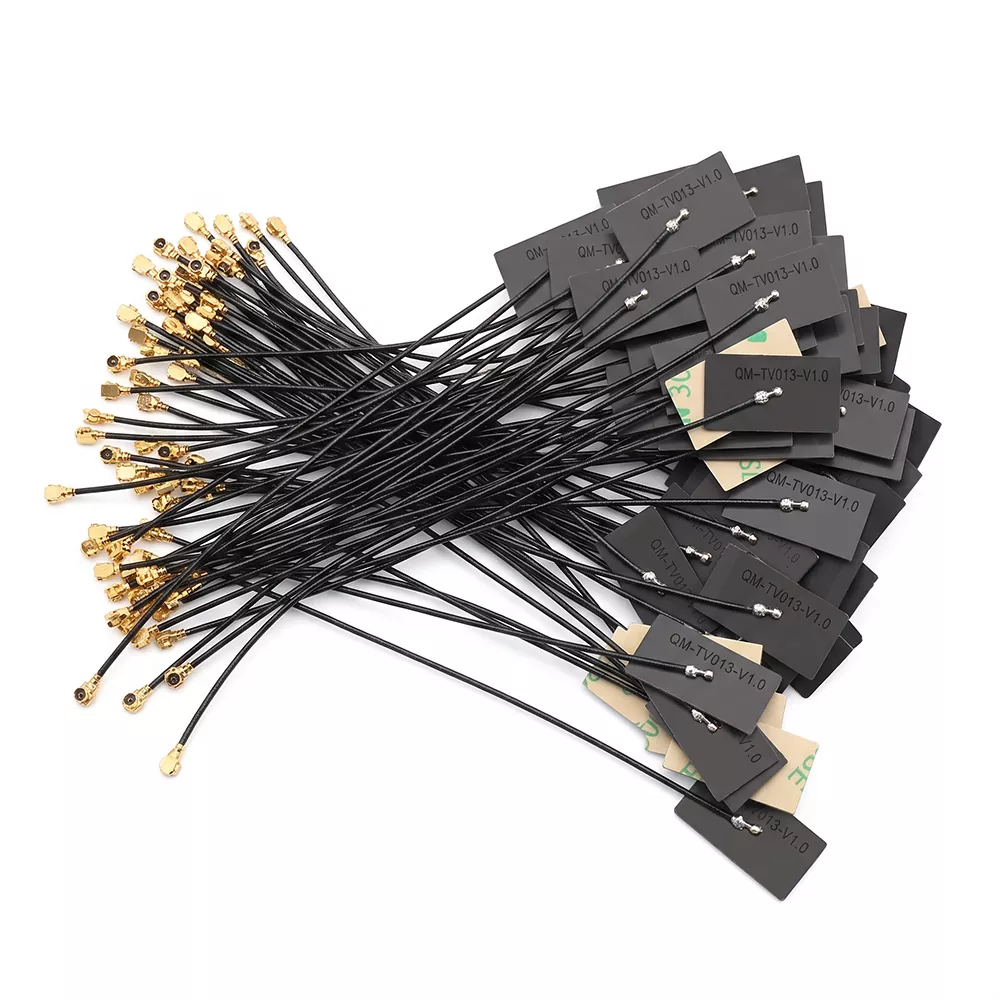

Un'antenna dedicata è quindi progettata in base all'ambiente applicativo reale. Le informazioni sul prodotto di Qianmu indicano che la sua soluzione è ottimizzata per cornici fotografiche compatte da 7 pollici a 15,6 pollici e per potenziali interferenze causate da schermi, batterie e schede madri.

• Supporta connettività cloud stabile e trasmissione remota di immagini.
• Progettato per spazi di installazione interni compatti.
• Disponibile per applicazioni wireless a 2,4 GHz e 5 GHz.
• Può essere configurato con diversi connettori e lunghezze di cavo.
• Supporta FPC, PCB SMT e strutture di antenne esterne con asta adesiva.

Come funziona l'antenna all'interno di una cornice per foto intelligente?

L'antenna esegue la conversione bidirezionale tra segnali elettrici e onde elettromagnetiche. Durante la trasmissione, il modulo WiFi della cornice digitale invia un segnale RF elettrico all'antenna. L'antenna irradia il segnale attraverso lo spazio circostante verso un router wireless o un punto di accesso.

Durante la ricezione, i segnali wireless del router vengono catturati dall'antenna e riconvertiti in segnali elettrici per l'elaborazione da parte del modulo WiFi. Questa comunicazione bidirezionale abilita funzioni come:

1. Caricamento remoto delle immagini.
2. Sincronizzazione delle foto basata su cloud.
3. Aggiornamenti dei contenuti delle app mobili.
4. Gestione visualizzazione programmata.
5. Controllo dei dispositivi basato sulla rete.

Per gli ingegneri di prodotto, le prestazioni dell'antenna non possono essere valutate indipendentemente dalla custodia. La posizione di installazione, l'altezza da terra, il percorso dei cavi, i materiali circostanti e i componenti elettronici vicini possono tutti influenzare le prestazioni RF pratiche.

Quali specifiche dovrebbero valutare gli acquirenti?

La scelta di un'antenna esclusivamente in base all'aspetto o al tipo di connettore può creare problemi durante il test del prototipo o la produzione in serie. Gli ingegneri RF e i team di acquisto dovrebbero esaminare la gamma di frequenza, l'impedenza, l'SWR, il guadagno, la struttura dell'antenna, le specifiche del cavo, il connettore e i requisiti ambientali prima di confermare un modello.

Questi parametri dovrebbero essere sempre considerati insieme all'involucro finale e al modulo wireless. Un guadagno nominale più elevato non significa automaticamente prestazioni migliori in ogni prodotto perché l'efficienza e l'adattamento dell'antenna dipendono fortemente dalla struttura circostante.

Dove possono essere utilizzate queste antenne?

Un'antenna dedicata può supportare diverse categorie di prodotti portafoto intelligenti. Il requisito comune è una comunicazione wireless affidabile all'interno di un involucro elettronico compatto.

• Cornici per foto intelligenti per la casa:Adatto per prodotti da 7 pollici, 8 pollici, 10,1 pollici, 12 pollici e 15,6 pollici.
• Cornici nuvola per touchscreen:Supporta prodotti che ricevono foto tramite app mobili e piattaforme cloud.
• Espositori commerciali:Applicabile a display di hotel, schermi informativi per pensioni, cornici pubblicitarie nella hall e prodotti per display aziendali.
• Prodotti regalo portatili:Utile per cornici fotografiche wireless alimentate a batteria progettate per i mercati consumer e di e-commerce transfrontalieri.
• Elettronica incorporata:Può essere integrato con soluzioni di schede madri basate su piattaforme come Rockchip, Allwinner ed ESP32.

Per i prodotti non standard, lo sviluppo dell'antenna può basarsi su disegni strutturali, spazio di installazione, requisiti di interfaccia e modulo wireless utilizzato dal dispositivo finito.

Come dovrebbe essere installata un'antenna WiFi?

Una corretta installazione è fondamentale perché anche un'antenna tecnicamente idonea può subire un degrado delle prestazioni se posizionata in modo errato all'interno della custodia.

Passaggio 1: preparare l'area di installazione

Spegnere la cornice digitale e rimuovere il coperchio posteriore. Pulisci l'area prevista per l'installazione e assicurati che ci sia spazio sufficiente per il corpo dell'antenna e il cavo coassiale. Evitare luoghi in cui strutture metalliche potrebbero ostacolare il percorso RF.

Passaggio 2: posizionare l'antenna

Per un'antenna FPC, posizionare l'antenna adesiva piatta contro una superficie interna appropriata. Evitare interferenze dirette provenienti dal display, dalla batteria, dai componenti della scheda madre e da altri potenziali ostacoli RF. Le antenne esterne con asta adesiva devono essere posizionate saldamente nel punto di montaggio designato.

Passaggio 3: connessione e test

Collegare l'antenna al modulo WiFi utilizzando il connettore RF corretto. Mantieni il cavo coassiale organizzato ed evita inutili piegature, compressioni o grovigli. Dopo aver rimontato l'involucro, testare la connettività di rete, la trasmissione remota delle immagini e il funzionamento di lunga durata.

Per la produzione di massa, i produttori dovrebbero seguire un disegno di installazione standardizzato. Il posizionamento coerente dell'antenna aiuta a ridurre le variazioni tra le unità di produzione.

In che modo i produttori dovrebbero selezionare l'antenna giusta?

I team di prodotto dovrebbero valutare la selezione dell'antenna come parte del sistema wireless completo anziché trattarla come un componente isolato. La seguente lista di controllo può aiutare a ridurre i rischi legati al prototipo e alla produzione.

1. Conferma la banda wireless.Determina se il dispositivo richiede il funzionamento a 2,4 GHz, 5 GHz o dual-band.
2. Controllare lo spazio di installazione disponibile.Misura l'area dell'antenna e considera la posizione del display, della batteria, del PCB e della custodia.
3. Abbinare il connettore RF.Verificare se il modulo richiede IPEX4, MHF1, RP-SMA o un'altra interfaccia.
4. Definire i requisiti dei cavi.La lunghezza e il percorso del cavo devono essere determinati prima di finalizzare l'antenna.
5. Valutare le prestazioni RF nel prodotto finito.Il test del prototipo deve essere eseguito dopo l'installazione dell'antenna nell'involucro vero e proprio.
6. Richiedi campioni prima della produzione in serie.La validazione dei campioni aiuta a confermare la compatibilità e riduce il rischio di problemi di segnale su larga scala.
7. Considera la capacità di personalizzazione.Un produttore in grado di regolare dimensioni, guadagno, connettori e specifiche dei cavi può supportare meglio la progettazione di prodotti non standard.

Per i team di approvvigionamento, la comunicazione diretta con il produttore dell'antenna può anche semplificare i chiarimenti tecnici, i test sui campioni, il coordinamento della produzione e le successive modifiche alla progettazione.

Perché prendere in considerazione Qianmu per la produzione di antenne personalizzate?

Qianmu Communication si concentra sulla ricerca, sviluppo e produzione di antenne di comunicazione, comprese antenne FPC, antenne PCB, antenne WiFi, antenne Bluetooth, antenne 5G, antenne GPS e soluzioni RF personalizzate.

Per le applicazioni relative alle cornici per foto digitali, Qianmu fornisce progetti dedicati anziché fare affidamento solo su configurazioni generiche di antenne. Le sue capacità di produzione supportano la personalizzazione in base alle dimensioni del prodotto, ai moduli di comunicazione, alla frequenza operativa, alla posizione di installazione, ai requisiti dei connettori e alle specifiche dei cavi.

Le specifiche di prodotto pubblicate dal produttore includono la conformità RoHS e REACH, mentre l'assistenza per la certificazione CE e FCC può essere fornita in base ai requisiti del progetto. Per i progetti OEM e ODM, gli acquirenti possono anche valutare i campioni prima di passare alla produzione in serie.

Per ulteriori informazioni sulle capacità dell'antenna di Qianmu, esplora ilSoluzioni per la produzione di antenne Qianmuoppure rivedi l'appositoPagina del prodotto Antenna WiFi per cornice fotografica digitale.

Domande frequenti

È possibile personalizzare le dimensioni dell'antenna e il connettore?

SÌ. Qianmu supporta la personalizzazione delle dimensioni dell'antenna, della lunghezza del cavo, dei parametri di guadagno e dei tipi di connettori in base alla struttura del dispositivo, allo spazio di installazione e all'interfaccia del modulo WiFi.

L'antenna supporta sia il WiFi a 2,4 GHz che a 5 GHz?

La specifica standard supporta 2400–2500 MHz e 5150–5850 MHz. Configurazioni di banda specifiche possono essere discusse in base al modulo wireless e ai requisiti dell'applicazione.

Quali strutture di antenne sono disponibili per le cornici digitali?

Le strutture disponibili includono antenne flessibili FPC, antenne PCB SMT e antenne con asta adesiva esterna. La struttura appropriata dipende dall'involucro, dallo spazio disponibile, dal metodo di installazione e dal progetto RF.

Cosa dovrebbe essere testato prima di effettuare un ordine all'ingrosso?

I produttori dovrebbero testare l'antenna nell'involucro del prodotto finito e valutare la stabilità wireless, la trasmissione remota delle immagini, l'affidabilità della connessione e le prestazioni in condizioni operative realistiche. Ciò aiuta a identificare i problemi di integrazione prima della produzione di massa.

L'antenna può essere utilizzata per prodotti con display digitale commerciale?

SÌ. La gamma di applicazioni comprende cornici per display intelligenti commerciali, display per hotel e pensioni, cornici pubblicitarie per hall, prodotti per display aziendali e altre applicazioni per cornici digitali connesse.

Conclusione

Una connessione wireless affidabile è essenziale per le moderne cornici intelligenti che dipendono dalla sincronizzazione cloud e dalla gestione remota dei contenuti. La selezione di un'antenna in base alla frequenza, alla corrispondenza RF, allo spazio di installazione, al connettore, al percorso dei cavi e alle prestazioni effettive dell'involucro può aiutare i produttori a creare un sistema wireless più coerente. Se stai sviluppando una nuova cornice digitale, sostituendo un'antenna esistente o pianificando la produzione OEM/ODM,contattaciper discutere le dimensioni dell'antenna, i requisiti di frequenza, la configurazione dei connettori, i campioni e le esigenze di produzione personalizzate con il team di ingegneri di Qianmu.
