Antenna per monete

L'antenna a moneta è un'antenna RF esterna compatta e cilindrica con una forma a bottone. Progettata come antenna dual band da 2,4 GHz a 5,8 GHz, fornisce una soluzione di trasmissione wireless leggera per piccoli dispositivi elettronici che utilizzano la comunicazione WiFi, Bluetooth e ZigBee.

L'antenna con asta in gomma a bottone autosviluppata di Qianmu Communication adotta la tecnologia di stampaggio a iniezione e sigillatura in un unico pezzo. Integra un elemento risonante interamente in rame e uno strato schermante riflettente in metallo nella parte inferiore.

Dotata di un'interfaccia filettata SMA standard, questa antenna SMA Dual Band può essere montata e fissata direttamente sull'alloggiamento del dispositivo. Rispetto alle sottili antenne con asta in gomma e alle antenne PCB integrate, offre una struttura compatta e discreta con un alloggiamento sigillato per applicazioni interne ed esterne.

Come funziona

L'antenna a moneta utilizza un oscillatore interno in rame ad anello a doppio strato per la trasmissione e la ricezione RF a doppia banda. La base a forma di pulsante incorpora uno strato riflettente in metallo progettato per aiutare a gestire la radiazione del segnale e ridurre l'influenza dei componenti elettronici vicini.

1. Design dell'oscillatore a strati:Lo strato superiore è progettato per la banda da 2,4 GHz utilizzata da Bluetooth e ZigBee, mentre lo strato inferiore supporta la banda da 5,8 GHz utilizzata dai dispositivi WiFi compatibili. Il VSWR a banda intera dichiarato è ≤1,35.

2. Schermatura della base e gestione delle interferenze:Lo strato riflettente metallico inferiore è progettato per ridurre l'influenza delle interferenze elettromagnetiche provenienti dalla scheda principale del dispositivo, dalla batteria al litio e dall'alloggiamento metallico. Le prestazioni effettive dipendono dall'ambiente di installazione e richiedono il test sul dispositivo finito.

3. Custodia sigillata e resistenza alla temperatura:L'alloggiamento monopezzo stampato ad iniezione è progettato per la protezione dell'ambiente. L'intervallo di temperatura operativa indicato è compreso tra -35°C e +70°C. La stabilità della frequenza correlata alla temperatura deve essere confermata nelle condizioni di prova specificate.

4. Adattamento dell'impedenza RF:L'antenna utilizza un'impedenza nominale di 50 Ω per supportare l'integrazione RF e ridurre il disadattamento di impedenza. Guadagno, VSWR e efficienza della radiazione possono essere valutati attraverso appropriati test RF.

Attrezzature e applicazioni compatibili

1. Casa intelligente:Come antenna per dispositivi Smart Home, può essere utilizzata in mini gateway intelligenti, prese WiFi, allarmi per porte e finestre e telecomandi Bluetooth. La sua struttura compatta aiuta a ospitare la connettività wireless in dispositivi con spazio di installazione limitato.

2. Internet delle cose industriale:Questa antenna con sensore wireless può essere presa in considerazione per terminali miniaturizzati di temperatura e umidità, nodi di tracciamento delle risorse di magazzino e moduli di trasmissione dati wireless. È rilevante anche per le applicazioni di antenne per dispositivi IoT in cui la banda di frequenza e le condizioni di installazione corrispondono ai requisiti di sistema.

3. Elettronica portatile:Come antenna compatta per dispositivi portatili, può essere utilizzata in apparecchiature di scansione portatili, rilevatori portatili e mini altoparlanti Bluetooth. Il layout del dispositivo e le prestazioni RF devono essere valutati prima dell'integrazione finale.

4. Dispositivi di sicurezza:Questa antenna per dispositivi di sicurezza wireless può essere adatta per piccole telecamere wireless e sistemi di controllo degli accessi. Per i sistemi di ingresso compatibili basati su Bluetooth, può fungere da antenna di controllo accessi Bluetooth.

5. Accessori RF:Gli accessori opzionali includono cavi di alimentazione da SMA a IPEX e altri componenti di connessione RF compatibili. La selezione del connettore deve essere confermata rispetto al modulo wireless e all'interfaccia del dispositivo.

Caratteristiche principali del prodotto

Qianmu Communication fornisce opzioni di antenne a bottone per dispositivi wireless compatti, con specifiche e configurazioni di interfaccia selezionate in base ai requisiti dell'applicazione.

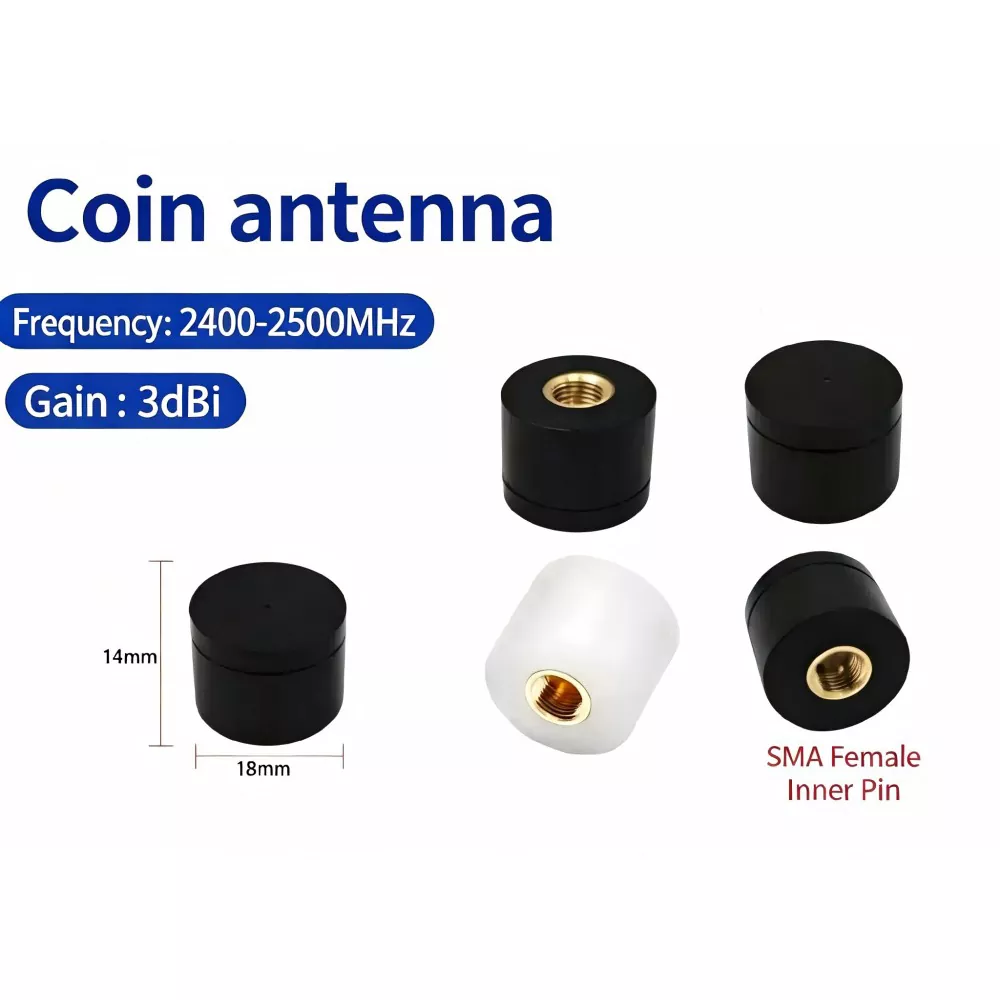

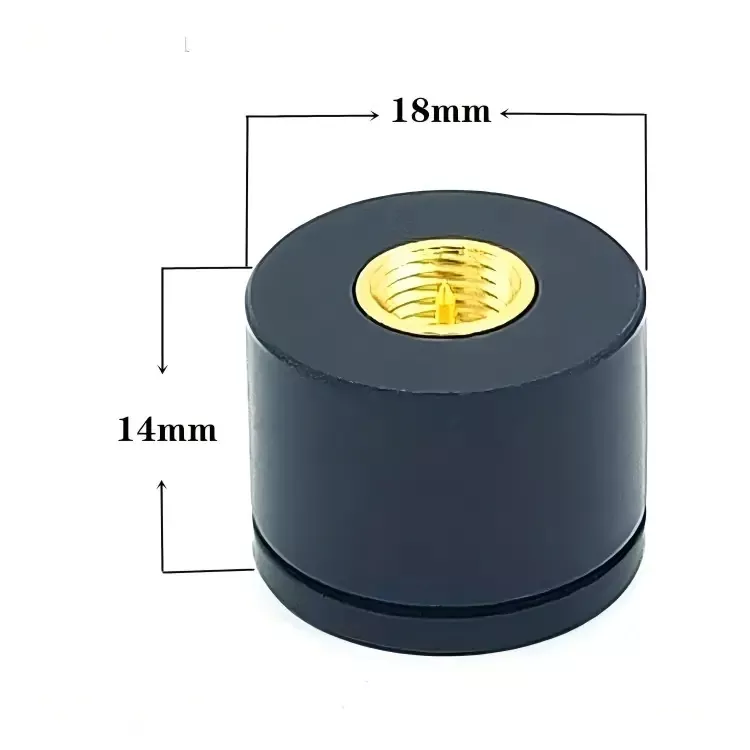

1. Struttura compatta a forma di bottone:Disponibile nei diametri base di 15 mm e 18 mm, con un'altezza di 14 mm. L'ingombro ridotto supporta installazioni in cui lo spazio per l'antenna esterna è limitato.

2. Funzionamento a doppia banda:Questa mini antenna WiFi supporta le gamme di frequenza specificate di 2,4 GHz e 5,8 GHz. A seconda della configurazione del dispositivo, l'antenna può essere utilizzata in applicazioni WiFi, Bluetooth e ZigBee compatibili. Confermare i requisiti di frequenza specifici del protocollo prima della selezione.

3. Opzioni di interfaccia:Le configurazioni standard includono interfacce SMA con diverse disposizioni dei contatti. Gli accessori compatibili possono includere terminali a saldare e cavi di alimentazione IPEX di prima o quarta generazione, in base alla configurazione selezionata.

4. Tutela dell'ambiente:L'alloggiamento con grado di protezione IP54 è progettato per fornire protezione contro l'ingresso di polvere e spruzzi d'acqua. Le opzioni di alloggiamento in bianco e nero sono disponibili in base ai requisiti di stock e ordine.

5. Personalizzazione:Le opzioni personalizzate dell'antenna SMA possono includere regolazioni dimensionali, stampa del logo della shell e configurazioni del connettore RF. La disponibilità in stock, i tempi di consegna del campione e il prezzo in base al volume devono essere confermati per ciascun ordine.

Specifiche tecniche

Esempi di applicazione

1. Attrezzature per la casa intelligente:Un'antenna compatta può essere installata su un allarme WiFi per porte o finestre dove lo spazio abitativo è limitato. La portata della connessione finale dipende dal posizionamento dell'antenna, dalle pareti, dalle interferenze e dalla configurazione RF del dispositivo.

2. Terminali per sensori industriali:È possibile utilizzare un'antenna con sensore wireless con apparecchiature di monitoraggio della temperatura e dell'umidità. Per i dispositivi con alloggiamento metallico, è necessario valutare il posizionamento dell'antenna e la struttura del terreno circostante per determinarne l'effetto sulle prestazioni RF.

3. Apparecchiature per il controllo degli accessi esterni:Un'antenna montata esternamente può supportare dispositivi di controllo dell'accesso Bluetooth compatibili. L'involucro, la guarnizione del connettore e la disposizione di montaggio devono essere controllati rispetto alle condizioni ambientali richieste.

4. Attrezzatura portatile:Questa mini antenna per dispositivi portatili può essere presa in considerazione per scanner di codici a barre wireless e altri dispositivi elettronici portatili che richiedono un'antenna esterna compatta. La stabilità della connessione deve essere convalidata nell'ambiente operativo previsto.

Guida alla scelta e all'ordinazione

1. Selezione della frequenza:Per i dispositivi che utilizzano configurazioni WiFi e Bluetooth compatibili, valuta il modello dual-band da 2,4 GHz e 5,8 GHz. Per le applicazioni solo Bluetooth, se disponibile, può essere presa in considerazione una configurazione a banda singola da 2,4 GHz.

2. Ambiente di installazione:Per i dispositivi con alloggiamenti in metallo, rivedere la posizione di montaggio, lo spazio libero e la disposizione di messa a terra dell'antenna. Una base riflettente non elimina la necessità di eseguire test RF nell'involucro finale.

3. Selezione della taglia:Considerare la versione con diametro di 15 mm quando lo spazio di montaggio è limitato. La versione da 18 mm può essere presa in considerazione quando lo spazio disponibile e le caratteristiche RF richieste lo supportano; confermare le prestazioni piuttosto che presumere che il modello più grande fornisca sempre un guadagno maggiore.

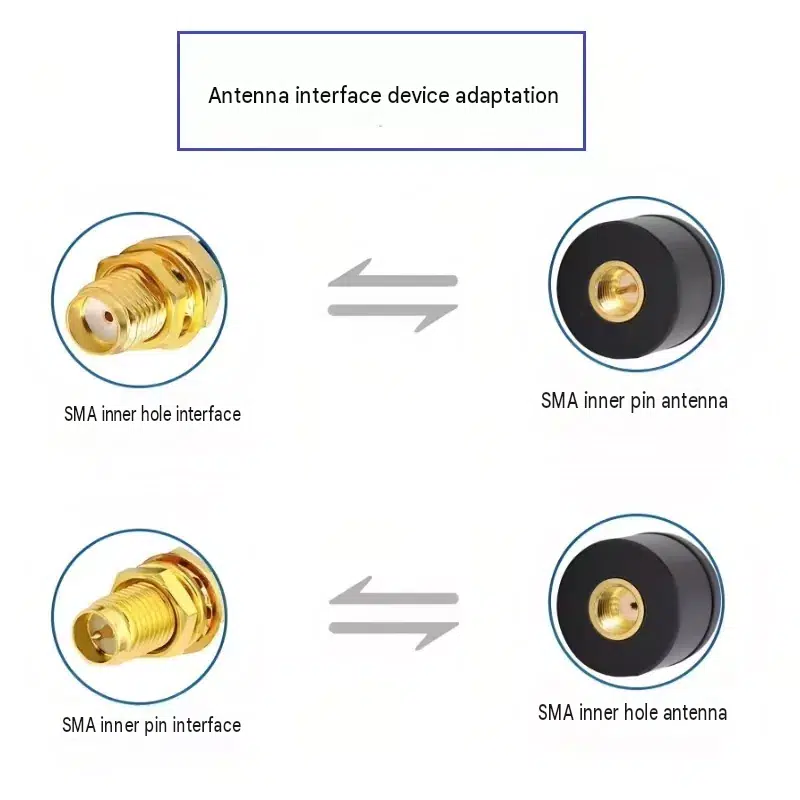

4. Requisiti di interfaccia ed esportazione:Confermare se il dispositivo richiede un'interfaccia SMA con pin interno o foro interno. I cavi adattatori IPEX, le configurazioni dei connettori e l'imballaggio neutro per l'esportazione possono essere discussi durante la preparazione di un ordine.

Domande frequenti

1. Questa antenna può essere utilizzata con dispositivi con involucro metallico?

Potrebbe essere adatto per dispositivi con involucro metallico, ma le prestazioni dipendono dalla posizione di montaggio dell'antenna, dallo spazio libero, dalla struttura del terreno e dal design dell'alloggiamento. La base riflettente ha lo scopo di aiutare a gestire l'interazione con le strutture vicine. Si consiglia di eseguire il test sul dispositivo finito.

2. È possibile modificare l'interfaccia SMA in IPEX?

Potrebbero essere disponibili cavi di alimentazione e configurazioni di interfaccia compatibili, comprese le generazioni IPEX specificate. Si prega di confermare il tipo di connettore richiesto, la lunghezza del cavo e la disposizione di installazione prima di ordinare.

3. È possibile fornire un rapporto sui test di laboratorio?

Potrebbe essere disponibile la documentazione relativa ai test RF per le configurazioni di prodotto applicabili. Confermare i rapporti disponibili, i parametri misurati e le condizioni di test con Qianmu Communication prima di effettuare un ordine.

4. Questa antenna dual band da 2,4 GHz 5,8 GHz è adatta per dispositivi WiFi e Bluetooth?

Le gamme di frequenza specificate coprono il funzionamento a 2,4 GHz e 5,8 GHz. La compatibilità dipende dal protocollo wireless del dispositivo, dalla banda di frequenza richiesta, dal connettore e dal design RF. Per i dispositivi ZigBee che funzionano a 2,4 GHz, confermare la configurazione corrispondente e convalidare le prestazioni nel prodotto finale.

5. È possibile personalizzare la configurazione del connettore o del cavo?

Potrebbero essere disponibili configurazioni personalizzate dell'antenna SMA per diverse interfacce del dispositivo e requisiti di installazione. Fornire il tipo di connettore, la lunghezza del cavo, la gamma di frequenza e l'applicazione di destinazione in modo da poter valutare la configurazione richiesta.

6. Questa antenna può essere utilizzata in sensori intelligenti e apparecchiature portatili?

Potrebbe essere adatto per antenne WiFi per applicazioni di sensori intelligenti e altri prodotti wireless compatti quando la gamma di frequenza e le caratteristiche RF soddisfano i requisiti del dispositivo. Per le apparecchiature portatili, valutare lo spazio di montaggio disponibile, i materiali della custodia e la posizione dell'antenna prima di finalizzare il progetto.
