Antenna PIFA

Cos'è un'antenna PIFA

Le antenne PIFA, note anche come antenne planari a F invertita, sono una delle strutture di antenne di radiazione integrate più utilizzate nell'elettronica di consumo e nei dispositivi IoT. Sono antenne RF miniaturizzate a basso profilo progettate per applicazioni chiuse.

Rispetto alle normali antenne in ceramica, antenne a filo e antenne PCB, il vantaggio principale è la loro capacità di mantenere una risonanza stabile in alloggiamenti metallici, strutture sigillate in plastica e spazi interni limitati, con forte resistenza all'attenuazione della schermatura.

I nostri prodotti di serie sono divisi in due strutture principali:

1. Antenna PIFA a molla

La molla in acciaio inossidabile/bronzo fosforoso è formata da stampaggio in un unico pezzo, con elevata durezza, buona resilienza, resistenza agli urti, adatta per montaggio su veicoli, controllo industriale, attrezzature sportive, non si allenta né si ossida nel contatto a lungo termine, adatta per la produzione di massa standardizzata.

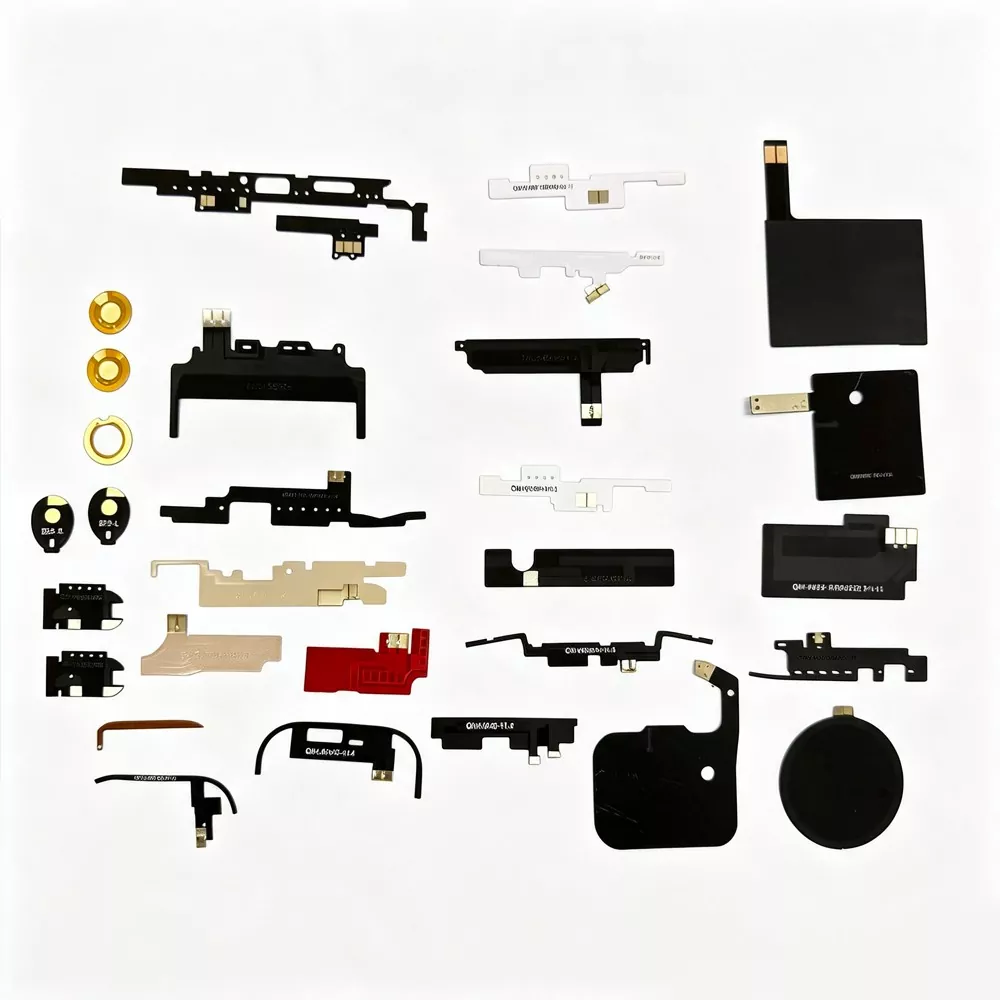

2. Antenna PIFA flessibile FPC singola

Con un processo di incisione del circuito flessibile FPC a strato singolo, è leggero, sottile, flessibile, pieghevole e fissato alla parete, adatto per dispositivi ultrasottili, strutture irregolari e corpi di piccole dimensioni. Attualmente è la soluzione di antenna integrata tradizionale per l'hardware intelligente.

Come funzionano le antenne PIFA

Molti clienti pensano erroneamente che l'antenna integrata sia solo una "toppa metallica". Infatti, ha una struttura di risonanza a radiofrequenza molto rigorosa e il principio può essere completamente verificato mediante analizzatori di spettro, analizzatori di rete e test in camera anecoica senza la teoria del vuoto.

1. Principio della risonanza di terra: la struttura PIFA si basa sul braccio di radiazione + accoppiamento di terra per formare un anello di risonanza F invertito. Rispetto alle normali antenne, dipende meno dalla terra della scheda principale del dispositivo e ha un tasso di tolleranza di adattamento complessivo più elevato.

2. Radiazione a basso profilo: l'antenna è estremamente bassa e installata vicino alla fusoliera, il che può ridurre efficacemente l'attenuazione del segnale causata dalla schermatura del guscio metallico e risolvere il problema del calo del segnale dopo il montaggio dell'apparecchiatura.

3. Filtraggio del rumore: PIFA ha proprietà di filtraggio intrinseche che possono filtrare il rumore ad alta frequenza generato dalla CPU della scheda madre, dall'alimentatore e dalla memoria, riducendo significativamente il rumore di fondo e migliorando il rapporto segnale-rumore.

4. Risonanza compatibile multi-banda: grazie al design preciso di routing, slotting e adattamento dell'impedenza, una singola antenna FPC PIFA può ospitare contemporaneamente più bande tra cui 2.4G, 5G, Bluetooth e LTE, risparmiando significativamente lo spazio interno del dispositivo.

Specifiche tecniche dettagliate

Vantaggi rispetto ai prodotti simili

Le normali antenne sul mercato presentano spesso problemi comuni, tra cui un'elevata attenuazione dell'alloggiamento, un VSWR instabile, una scarsa resistenza alle interferenze e prestazioni incoerenti del batch. La nostra antenna PIFA offre chiari vantaggi:

· Rispetto alle normali antenne PCB: Le antenne PCB vengono facilmente danneggiate dalla schermatura dell'alloggiamento. L'antenna riduce l'attenuazione dell'alloggiamento di oltre il 70%.

· Rispetto alle antenne in ceramica: Le antenne in ceramica sono fragili e sensibili alle differenze di temperatura, mentre questa struttura fornisce una migliore resistenza agli urti, resistenza al calore e una velocità di passaggio complessiva più elevata.

· Rispetto alle normali antenne FPC: Le normali antenne FPC non hanno una struttura risonante PIFA, con conseguente significativa deriva del segnale. La nostra soluzione FPC singola fornisce una risonanza precisa e prestazioni stabili.

· Rispetto alle antenne a molla senza nome: Le normali antenne a molla non presentano un adattamento di impedenza, causando prestazioni del segnale instabili. Qianmu Communication esegue ispezioni e calibrazioni complete prima della spedizione.

Come scegliere un'antenna PIFA di qualità

1. Guarda la struttura: Per corpi ermetici, scegli la struttura PIFA invece di utilizzare ciecamente le comuni antenne FPC/PCB;

2. Considerare gli scenari applicativi: per le apparecchiature vibranti, selezionare l'antenna PIFA a molla; per apparecchiature ultrasottili, scegli l'antenna FPC PIFA.

3 Cercare la coerenza dei lotti: calibrazione della produzione di massa in grandi stabilimenti, piccole differenze nelle prestazioni dei lotti, basso tasso di guasti post-vendita;

4 Osserva le capacità di personalizzazione: dimensioni, cablaggio e abbinamento possono essere modificati in base alla struttura complessiva della macchina per adattarsi a diversi modelli di ID prodotto.

Domande frequenti

Q1: Può essere personalizzato in termini di dimensioni e banda di frequenza?

R: Sì. La nostra azienda supporta l'adattamento di impedenza personalizzato, full-size e full-band per antenne PIFA a molla e antenne PIFA FPC singole e offre l'ottimizzazione dello schema gratuita.

Q2: Quali sono i segnali migliori delle antenne PIFA rispetto alle antenne normali?

R: Il vantaggio più grande è che ha meno attenuazione nel case, è resistente alla schermatura e alle interferenze e l'esperienza reale nell'intero ambiente della macchina è di gran lunga migliore di quella delle normali antenne.

Q3: Supportate l'esportazione e potete fornire un certificato?

R: L'esportazione globale è supportata. Sono disponibili CE, ROHS, FCC, rapporti di prova e qualifiche di fabbrica, che soddisfano pienamente i requisiti di approvvigionamento B2B per il commercio estero.
