Antenna con timbro metallico

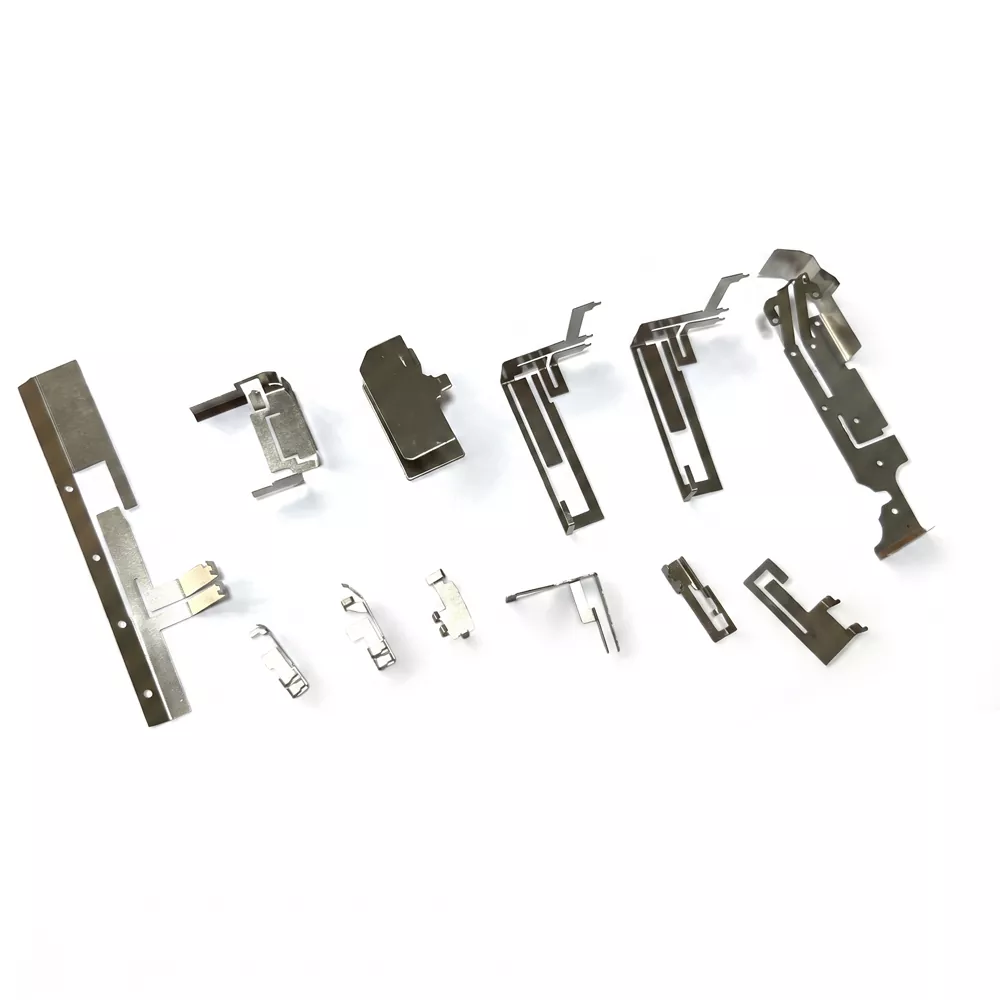

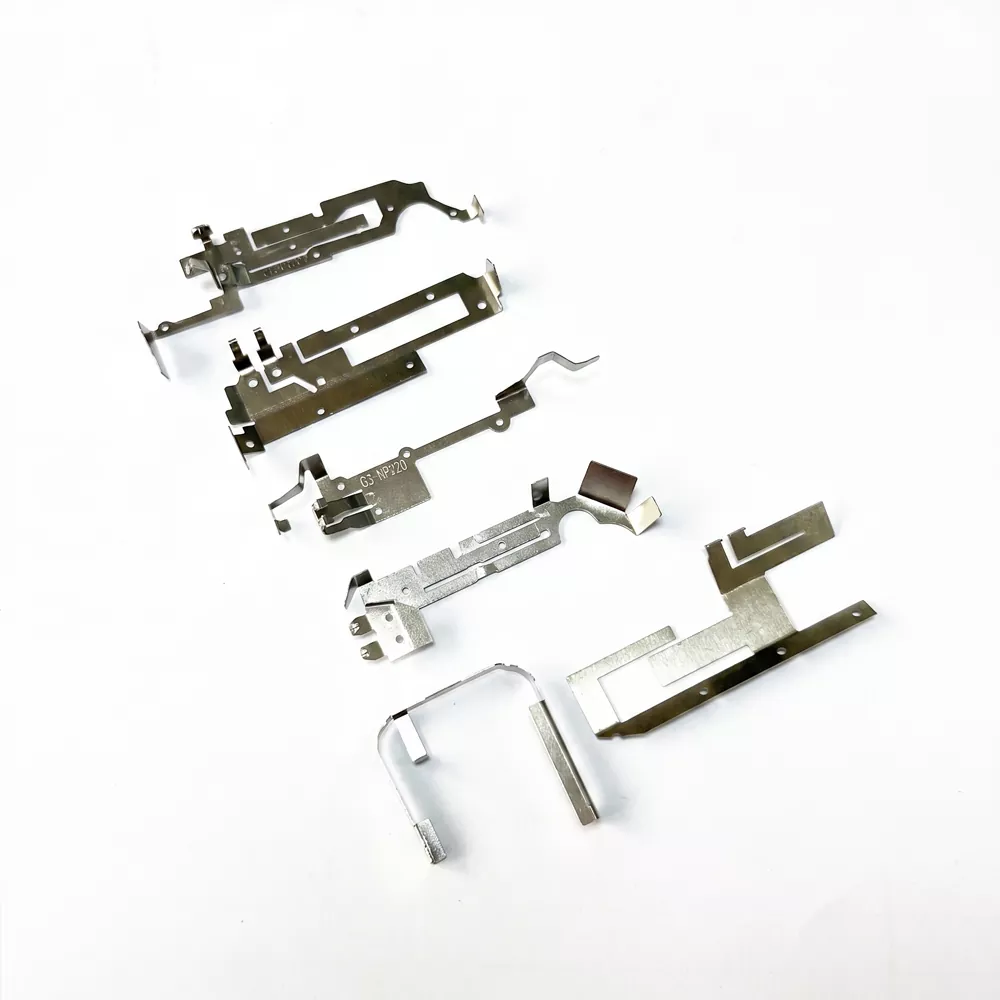

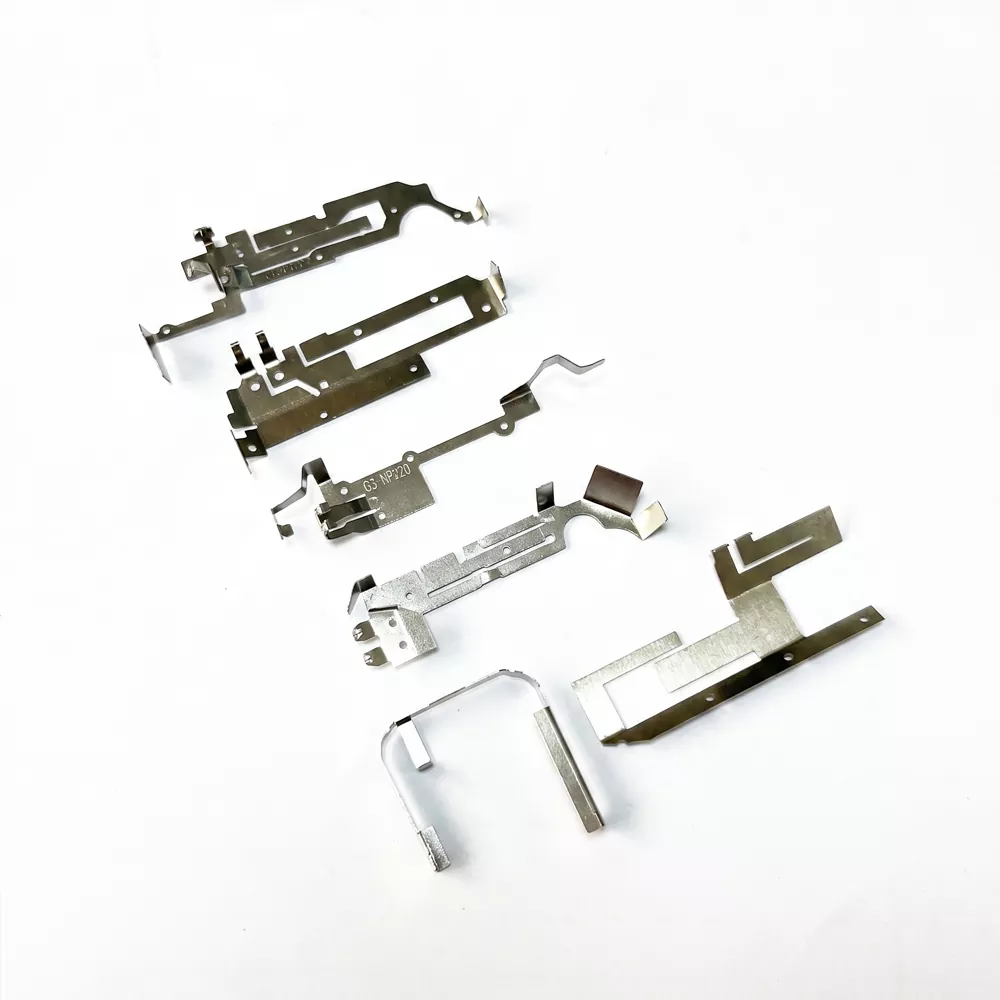

Un'antenna con timbro metallico è un componente RF realizzato in acciaio inossidabile ultrasottile (come SUS301 o SUS304) o lega di rame utilizzando un processo di stampaggio di precisione. Solitamente inferiore a 1 mm di spessore, è progettato per adattarsi perfettamente alle superfici curve o irregolari dei dispositivi, rendendolo adatto a prodotti elettronici compatti.

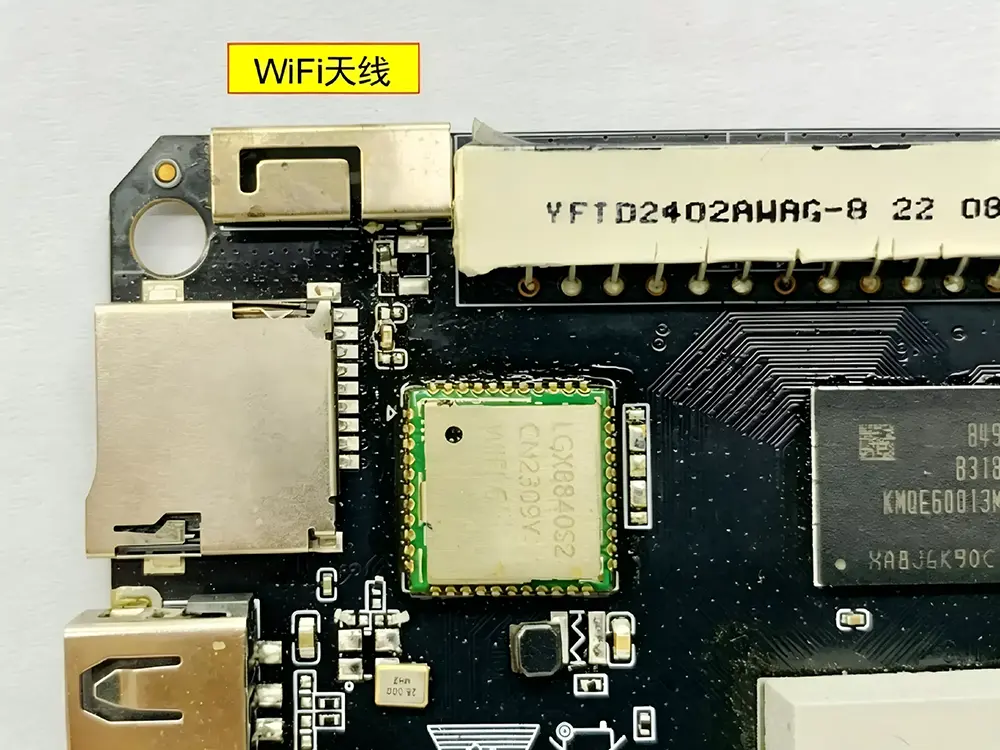

Questa antenna funziona attraverso la risonanza elettromagnetica generata dalla sua geometria metallica attentamente progettata. Durante l'installazione, i punti di contatto inferiori vengono premuti sui terminali dell'antenna PCB, formando un collegamento elettrico affidabile senza saldature. La struttura del contatto a molla garantisce una trasmissione stabile del segnale assorbendo al contempo lo stress meccanico attraverso la deformazione elastica, supportando una durata a lungo termine in condizioni di assemblaggio e vibrazioni ripetute.

Specifiche tecniche principali

L'antenna Metal Stamp è progettata per applicazioni RF compatte con impedenza controllata e prestazioni di contatto meccanico stabili.

Condizioni di prova standardizzate

Per garantire la coerenza dei dati, tutti i parametri RF e meccanici vengono misurati nelle seguenti condizioni standardizzate:

Misurazione di impedenza e VSWR

Testato utilizzando un analizzatore di rete vettoriale (VNA) calibrato con un sistema di riferimento da 50 Ω.

Ambiente delle prestazioni RF

Misurazioni eseguite in uno spazio libero o in un ambiente semi-anecoico con un piano di massa di riferimento standard.

Prova di contatto meccanico

L'antenna è montata su un layout di pad PCB standard con altezza di contatto definita e forza di pressione controllata.

Condizione di misurazione della frequenza

Frequenza centrale valutata dopo l'installazione in un involucro di dispositivo rappresentativo per tenere conto degli effetti di dissintonizzazione.

Condizione di test della temperatura

Cicli termici condotti da -40℃ a +85℃ sotto monitoraggio elettrico continuo.

Dispositivi applicabili e scenari applicativi

Punto chiave di vendita: perché scegliere un'antenna a molla hardware?

Design salvaspazio

La sua struttura a basso profilo può adattarsi a superfici curve o irregolari, contribuendo a massimizzare lo spazio interno per batterie e altri componenti.

Assemblaggio conveniente

La connessione a pressione ai contatti PCB elimina i processi di saldatura, riducendo i tempi di assemblaggio e i costi di produzione nella produzione di massa.

Durabilità meccanica

La struttura di contatto elastico mantiene prestazioni elettriche stabili in caso di vibrazioni, urti e stress meccanici ripetuti.

Design di posizionamento accurato

I fori di allineamento stampati (rotondi e scanalati) garantiscono il posizionamento preciso tra il punto di alimentazione dell'antenna e il PCB durante l'assemblaggio automatizzato.

Guida all'installazione e raccomandazioni tecniche

Le seguenti linee guida per l'installazione sono fornite da Shenzhen Qianmu Communication Technology Co., Ltd. per garantire prestazioni ottimali dell'antenna per timbri metallici nelle applicazioni a livello di sistema.

1. Progettazione del posizionamento

Progettare almeno due fori di allineamento sulla struttura dell'antenna: un foro circolare per il posizionamento primario e un foro allungato per l'allineamento secondario. La spaziatura dovrebbe essere sufficiente a garantire la stabilità meccanica durante il montaggio.

2. Requisiti di autorizzazione

Mantenere l'elemento radiante libero da componenti metallici circostanti e materiali conduttivi. Dovrebbe essere mantenuta una zona di sicurezza adeguata per ridurre al minimo gli effetti di desintonizzazione causati dalle strutture vicine. Il fissaggio adesivo può essere utilizzato per un montaggio stabile.

3. Contattare il controllo della pressione

La forza di contatto tra il terminale a molla e il pad di alimentazione PCB deve essere controllata entro l'intervallo meccanico specificato. Una pressione insufficiente può compromettere la stabilità del contatto RF, mentre una pressione eccessiva può portare alla deformazione permanente della struttura del contatto.

4. Ottimizzazione a livello di sistema

Dopo l'assemblaggio nel dispositivo finale, le prestazioni dell'antenna potrebbero variare a causa dell'accoppiamento con l'involucro e i componenti circostanti. Si consiglia la messa a punto finale utilizzando un analizzatore di rete vettoriale (VNA) per garantire l'accuratezza della risonanza a livello di sistema.

Come scegliere l'antenna a molla hardware giusta?

Quando si seleziona un'antenna per timbri metallici, la valutazione dovrebbe basarsi sui seguenti fattori chiave di progettazione:

Spazio disponibile sul dispositivo

Misurare lo spazio interno della custodia e selezionare un'antenna con lunghezza, larghezza e spessore adeguati per garantire il corretto adattamento meccanico.

Frequenza operativa e larghezza di banda

Definire la banda di comunicazione target (ad esempio, WiFi, Bluetooth o bande IoT sub-GHz). Per i progetti a banda stretta, le prestazioni dell'antenna possono essere ottimizzate attraverso aggiustamenti strutturali durante lo sviluppo.

Ambiente applicativo

Per uso automobilistico, esterno o industriale, si consiglia la selezione di materiali come SUS304 e la placcatura superficiale per migliorare la resistenza alla corrosione e la stabilità della temperatura.

Progettazione di PCB e assiemi

Assicurarsi che il corretto allineamento del punto di alimentazione sul PCB sia corretto. Scegliere una struttura di montaggio adatta (design con contatto a pressione o a molla) per migliorare la consistenza dell'assemblaggio e la resa della produzione di massa.

Perché scegliere Shenzhen Qianmu Communication Technology Co., Ltd.

Shenzhen Qianmu Communication Technology Co., Ltd. si concentra sulla progettazione e produzione di soluzioni di antenne con timbro metallico per dispositivi wireless, supportando lo sviluppo OEM/ODM e strutture di antenne personalizzate per diverse applicazioni RF.

Capacità di produzione interna

Lo stampaggio e gli utensili di precisione sono controllati internamente, garantendo coerenza di produzione stabile e output scalabile.

Personalizzazione basata sull'applicazione

Le strutture dell'antenna possono essere regolate in termini di geometria, elasticità e trattamento superficiale per soddisfare i diversi requisiti di dispositivi e custodie.

Controllo di qualità a livello di processo

L'affidabilità meccanica e le prestazioni RF vengono verificate durante tutta la produzione, compresi i controlli di stabilità dei contatti e coerenza elettrica.

Supporto tecnico durante lo sviluppo

L'assistenza tecnica è disponibile dalla prototipazione alla produzione di massa, compresa la guida all'integrazione a livello di PCB e di sistema.

Domande frequenti

Q1: Com'è l'efficienza del segnale dell'antenna con clip metallica?

R: Grazie alle sue dimensioni compatte, l'efficienza varia generalmente dal 30% al 50%. È adatto per applicazioni a corto raggio e sensibili ai costi come i dispositivi domestici intelligenti. Per i requisiti a lungo raggio, Qianmu Communications fornisce anche soluzioni di antenne ottimizzate.

Q2: Cosa devo fare se il capocorda di saldatura viene premuto sul PCB e il contatto è scadente?

R: Assicurarsi che l'altezza corretta del pad PCB e la pressione adeguata del dispositivo durante l'assemblaggio. La struttura della molla è progettata per un contatto stabile e i test standard vengono eseguiti prima della spedizione.

Q3: Supportate il campionamento in piccoli lotti?

R: Pienamente favorevole. In qualità di fornitore professionale di antenne per timbri in metallo, comprendiamo i requisiti durante la fase di ricerca e sviluppo e offriamo servizi di prototipazione flessibili per aiutarti a far avanzare rapidamente la convalida del tuo progetto.

Q4: Cosa influenza le prestazioni di un'antenna per timbri metallici?

 R: Le prestazioni sono influenzate principalmente dal layout del PCB, dalle dimensioni del terreno, dal metallo circostante e dalla struttura dell'involucro.

Q5: Perché la frequenza cambia dopo l'installazione?

R: L'ambiente metallico e i materiali dell'alloggiamento possono distorcere la risonanza, richiedendo un'accordatura finale a livello di sistema.

Q6: Cosa causa scarse prestazioni di contatto?

R: Un'altezza errata del pad PCB o una pressione insufficiente della molla possono influire sulla stabilità elettrica.

Q7: Supportate la prototipazione? R: Sì, sia la produzione di campioni che la personalizzazione di piccoli lotti sono supportate per la convalida di ricerca e sviluppo.
