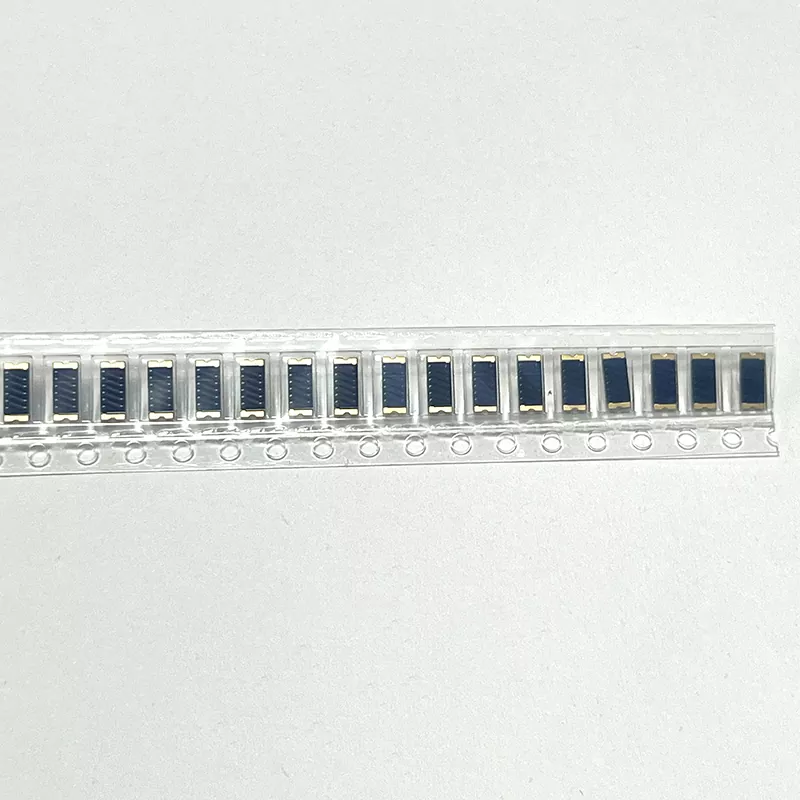

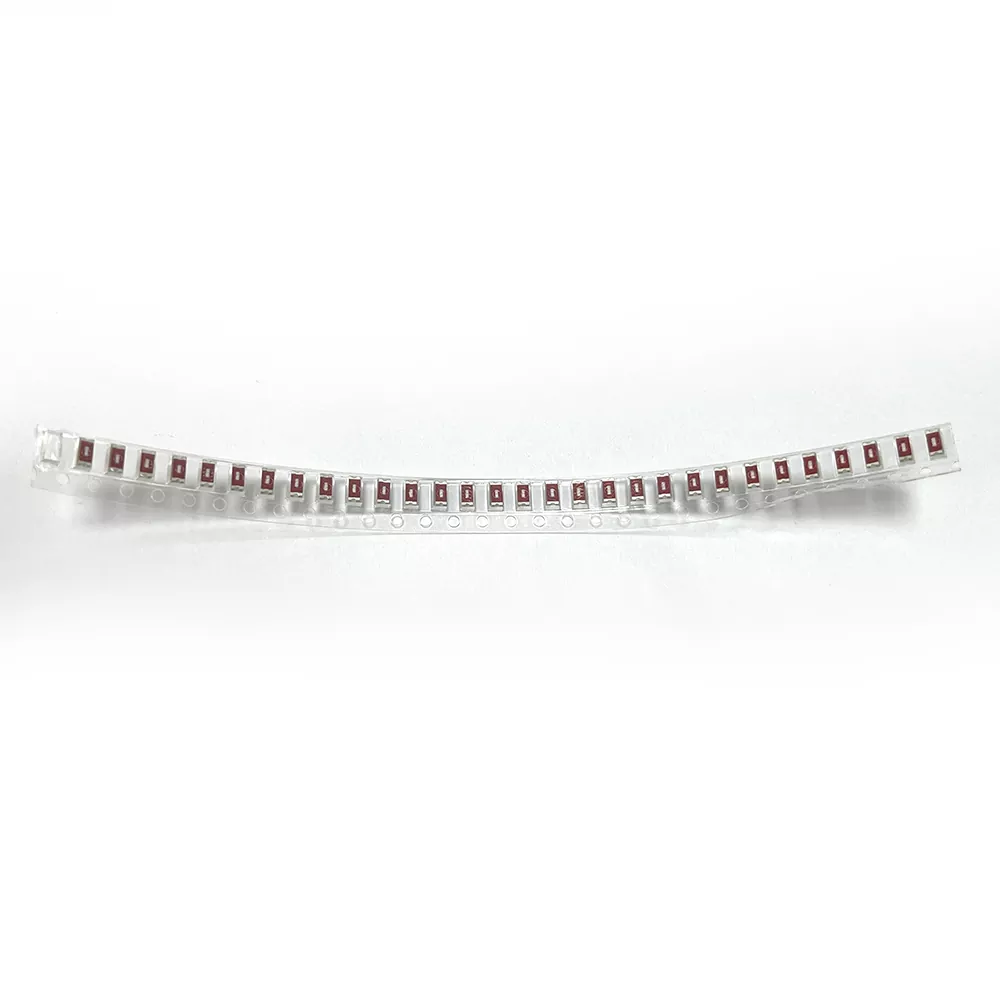

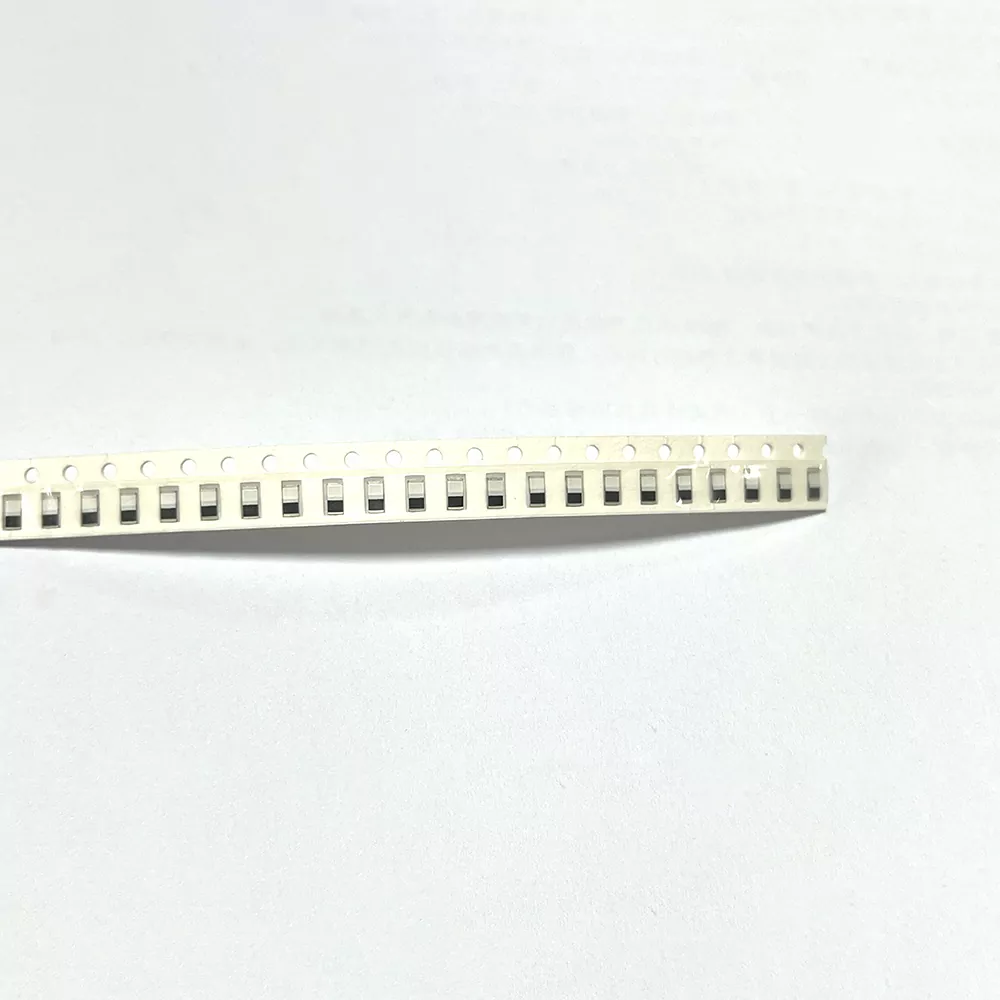

Antenna patch in ceramica

L'antenna patch in ceramica Bluetooth è un'antenna RF miniaturizzata integrata sviluppata appositamente per la banda di comunicazione Bluetooth da 2,4 GHz. Utilizza ceramica ad alto dielettrico come substrato centrale ed è prodotto tramite sinterizzazione strato per strato ad alta temperatura e incisione di circuiti metallici di precisione.

Questa antenna è un componente ricetrasmettitore RF patch passivo. Non richiede cablaggio esterno o un'ampia area libera durante l'installazione.

Con il suo materiale ad alto dielettrico e la struttura compatta, raggiunge un'efficiente trasmissione e ricezione del segnale Bluetooth in uno spazio limitato fornendo vantaggi come basso consumo energetico, forti prestazioni anti-interferenza ed elevata stabilità.

È ampiamente utilizzato come soluzione di antenna integrata di fascia alta per la produzione di massa di dispositivi indossabili Bluetooth, prodotti per la casa intelligente, terminali IoT e dispositivi Bluetooth montati su veicoli.

Come funziona

L'antenna patch ceramica Bluetooth Qianmu Communication adotta una risonanza ceramica dielettrica elevata e una struttura di radiazione a microstriscia, costituita da un substrato dielettrico ceramico, una patch di radiazione metallica superficiale e uno strato di adattamento al terreno inferiore.

La struttura fornisce una trasmissione stabile del segnale, un controllo preciso dei parametri e prestazioni affidabili verificate attraverso test di laboratorio.

Risonanza di banda precisa

Utilizzando un substrato ceramico ad alto dielettrico 9,2, l'antenna corrisponde accuratamente all'intera banda di frequenza Bluetooth di 2400–2483,5 MHz. Con una precisione di corrispondenza della banda fino al 99,6%, riduce efficacemente l'offset della frequenza e l'attenuazione del segnale, aiutando a risolvere i problemi di ritardo e disconnessione del Bluetooth.

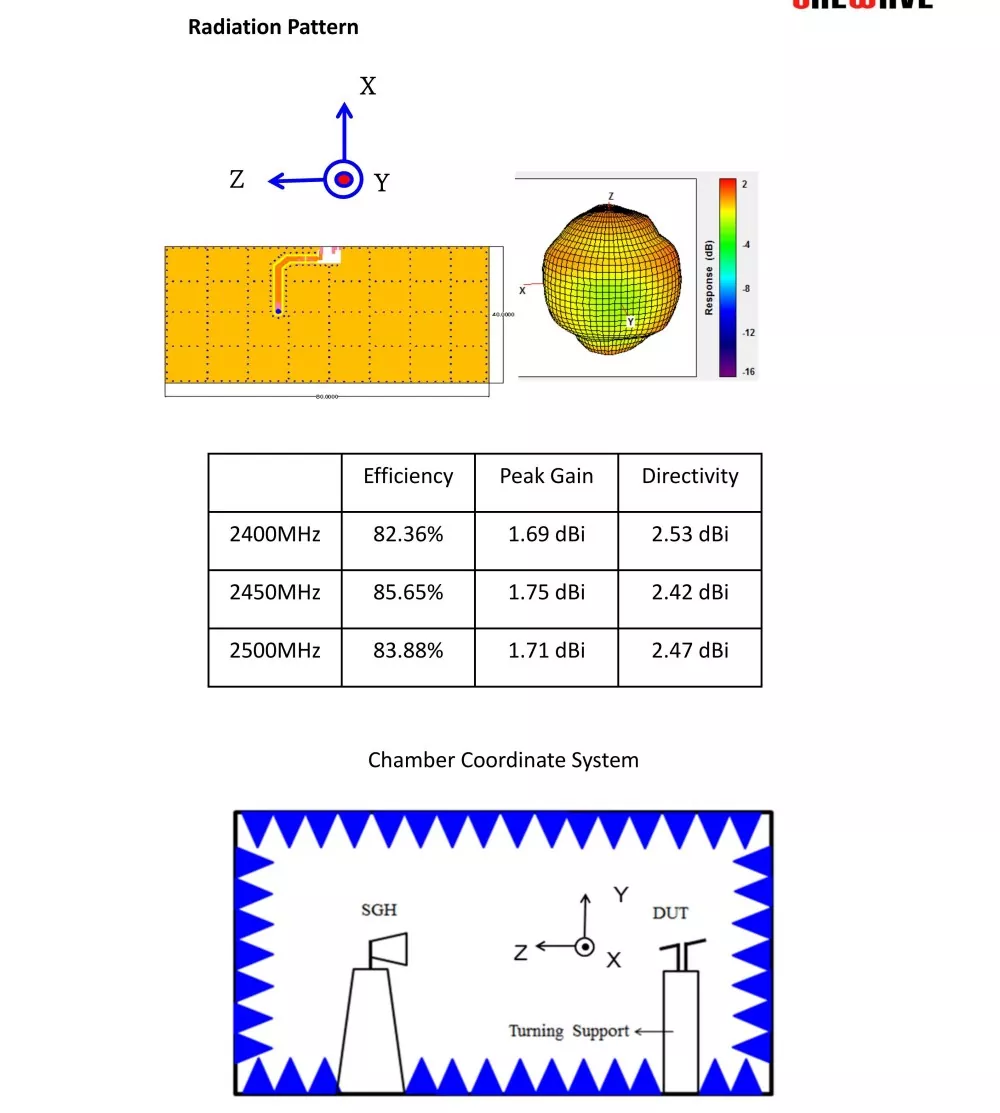

Radiazione omnidirezionale a 360°

Il circuito a microstriscia di precisione superficiale genera un campo di radiazione elettromagnetica uniforme con uniformità di radiazione fino al 95%. Rispetto alle normali antenne PCB, riduce significativamente i punti ciechi del segnale e fornisce connessioni multiangolo più stabili per i dispositivi.

Forte resistenza alle interferenze elettromagnetiche

Il materiale dielettrico ceramico fornisce un isolamento elettromagnetico intrinseco, aiutando a schermare le interferenze provenienti dai chip della scheda madre, dagli alimentatori e dal rumore della batteria. In condizioni complesse, il rapporto segnale-rumore aumenta di 4–6 dB, fornendo prestazioni anti-interferenza migliori rispetto alle tradizionali antenne a molla e PCB.

Corrispondenza di impedenza a bassa potenza

L'antenna adotta un adattamento preciso dell'impedenza standard da 50 Ω con un rapporto di onde stazionarie ≤1,3, garantendo una perdita di segnale estremamente bassa. Può ridurre il consumo energetico Bluetooth del 15%, rendendolo adatto per applicazioni BLE a basso consumo e requisiti di lunga durata della batteria.

Funzionamento stabile in un ampio intervallo di temperature

La struttura sinterizzata ad alta temperatura integrata fornisce un'eccellente stabilità termica. Dopo i test di ciclismo ad alta e bassa temperatura da -40°C a +85°C, la deviazione di frequenza rimane entro ≤±2 MHz. L'antenna mantiene prestazioni stabili sia in ambienti ad alta che a bassa temperatura.

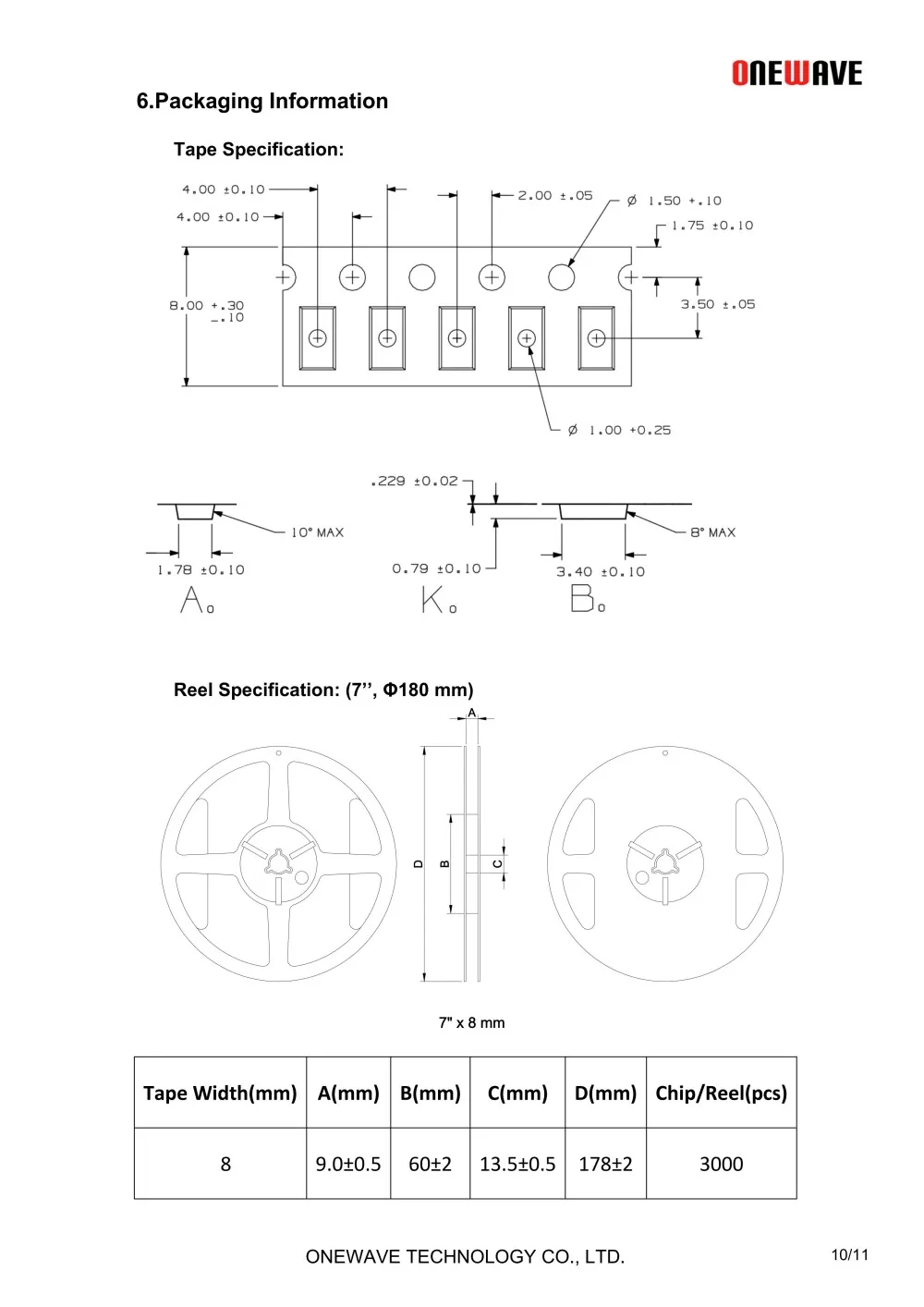

Guida alla selezione dei prodotti

Molti sviluppatori e acquirenti di hardware si concentrano solo sulle dimensioni e ignorano l’adattamento delle condizioni e dei parametri di lavoro, con conseguenti rielaborazioni della produzione di massa e guasti dei terminali. Quando si sceglie un'antenna patch in ceramica Bluetooth, è possibile abbinarla con precisione in base a tre dimensioni principali:

• Selezionare in base ai requisiti di alimentazione del dispositivo: per i dispositivi indossabili e BLE a basso consumo alimentati a batteria, dare la priorità alle antenne ceramiche standard a bassissimo consumo per migliorare significativamente la durata della batteria del dispositivo; Per i dispositivi plug-in, scegli la versione potenziata ad alto guadagno.

• Selezionare in base alle condizioni operative: per apparecchiature civili interne a temperatura normale, è accettabile un modello normale; Per le apparecchiature montate su veicoli, per esterni e industriali, è necessario selezionare modelli antivibranti per un'ampia temperatura di livello industriale. Possono resistere ad ambienti difficili e le loro prestazioni non si deteriorano per un lungo periodo di utilizzo.

• Selezionare in base alla struttura dell'apparecchiatura: per apparecchiature con un corpo molto piccolo e senza spazio in altezza riservato, scegliere modelli miniaturizzati a montaggio superficiale; Per i dispositivi che richiedono la trasmissione Bluetooth a lunga distanza e la rete Mesh, scegli modelli personalizzati ad alto guadagno e ad alta anti-interferenza.

Domande frequenti

Q1: Qual è il vantaggio più grande di un'antenna patch in ceramica Bluetooth rispetto a un'antenna normale?

A1: I vantaggi principali sono elevata stabilità, basso consumo energetico, forte anti-interferenza, resistenza alle alte e basse temperature, elevata coerenza nella produzione di massa, affrontando perfettamente i punti critici delle comuni antenne PCB e antenne a molla come interferenze facili, ampia deviazione di frequenza, elevato consumo energetico e scarsa resistenza alle vibrazioni, particolarmente adatto per la produzione di massa di hardware intelligente di fascia alta, dispositivi industriali e automobilistici.

Q2: Questa antenna supporta il protocollo Bluetooth 5.0/5.1/5.3 BLE a basso consumo?

A2: Completamente supportato. È compatibile con tutte le versioni del protocollo Bluetooth, compatibile con BLE a basso consumo energetico, rete Bluetooth Mesh, trasmissione wireless universale 2.4G e compatibile con tutti i principali moduli Bluetooth sul mercato.

Q3: È possibile personalizzare le dimensioni, i parametri e il LOGO del marchio?

A3: Supporta la personalizzazione a dimensione intera. Come fabbrica di origine, può regolare con precisione le dimensioni dell'antenna, l'impedenza e il guadagno in base alle esigenze del cliente, supportare la stampa serigrafica del LOGO esclusivo del cliente sull'alloggiamento e adattarsi ai requisiti di produzione di massa di etichette private OEM/ODM.
