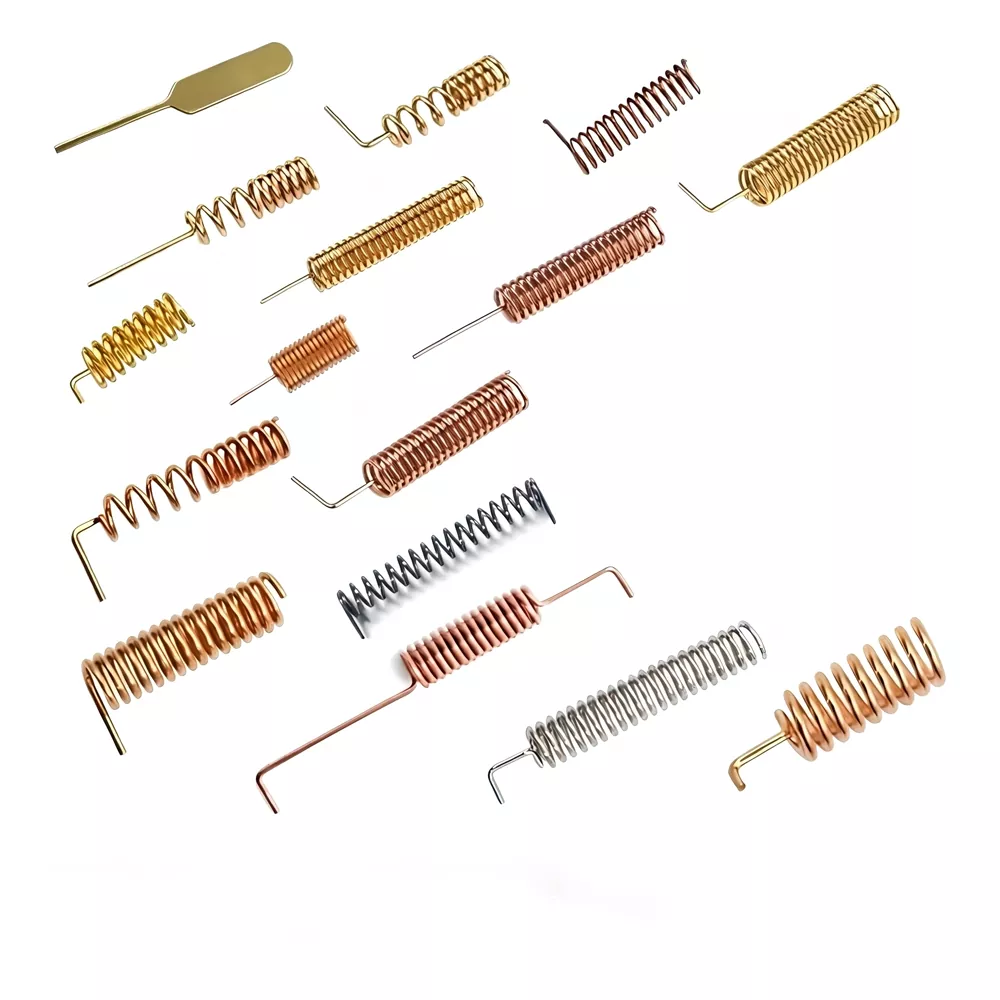

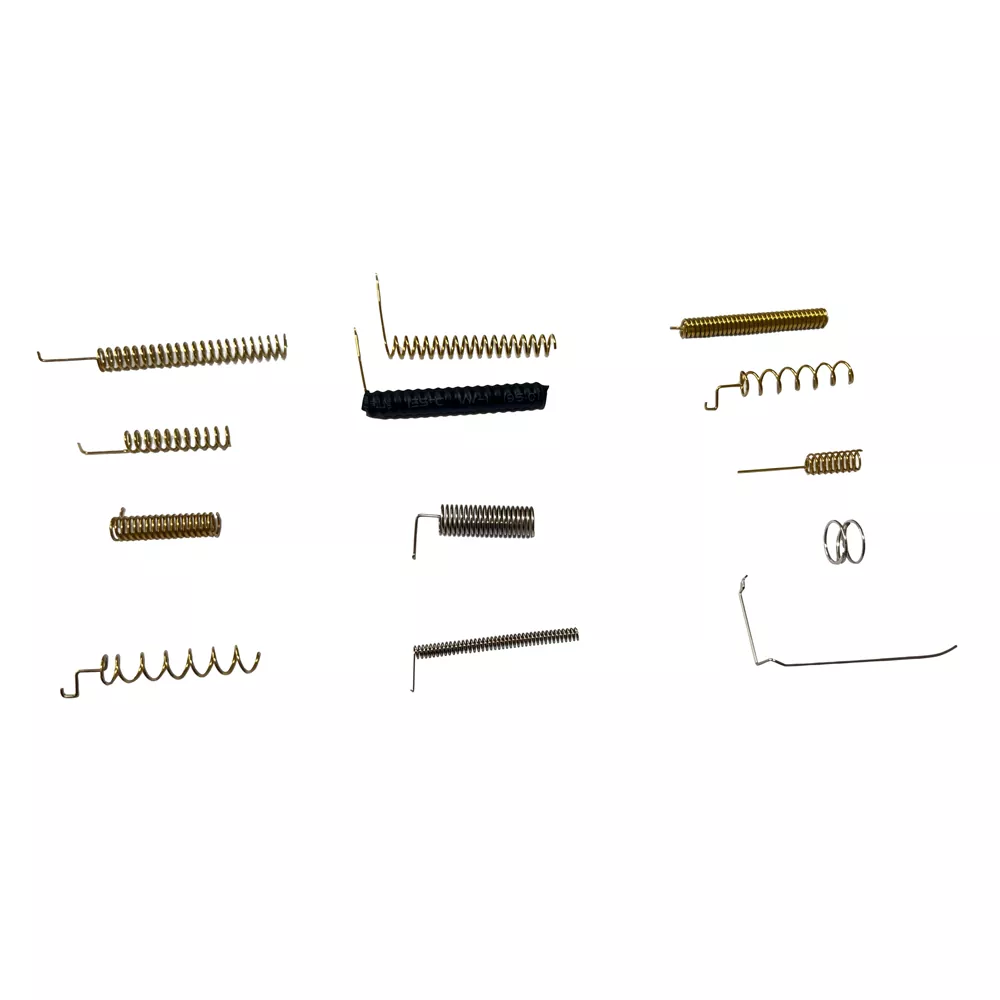

Antenna a molla
In qualità di fornitore professionale, Qianmu Communication offre servizi personalizzati di antenne a molla elicoidale ad alta precisione. Realizzato con materiali di prima qualità. Acciaio al carbonio nichelato Realizzato in bronzo fosforoso, vanta un'eccezionale conduttività e resistenza alla corrosione. Siamo affidabili.Produttore cineseOffriamo una soluzione completa che va dalla prototipazione alla produzione di massa, ampiamente utilizzata nell'IoT, nei telecomandi e nei moduli di comunicazione wireless.

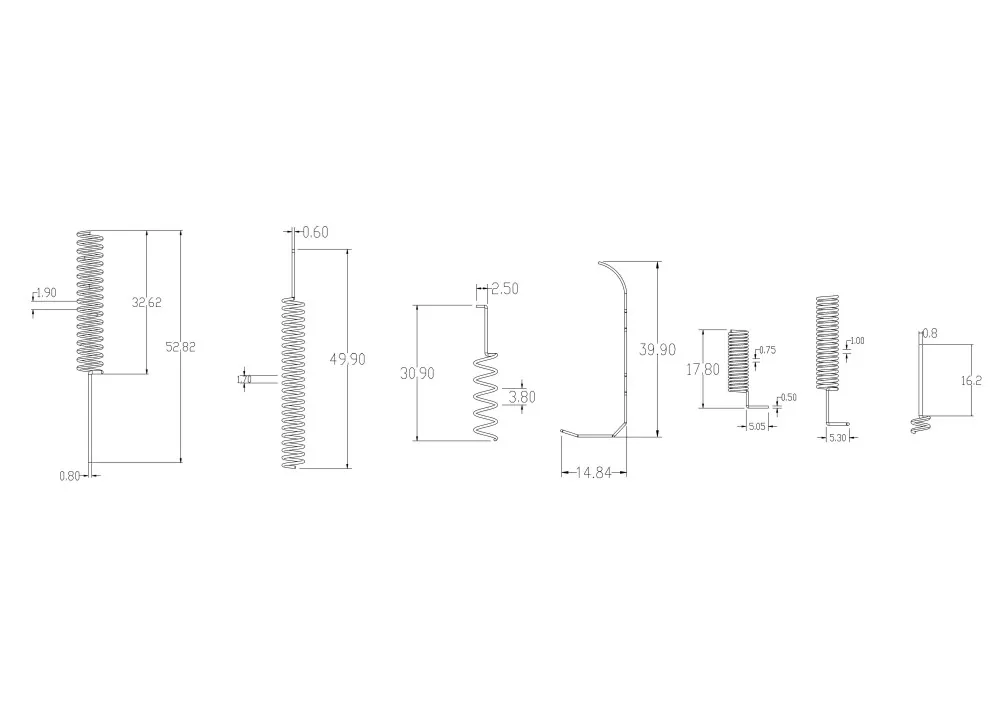

Un'antenna a molla (nota anche come antenna elicoidale) è una struttura di antenna in cui un conduttore metallico è avvolto a forma di molla a spirale, utilizzando il conduttore metallico configurato elicoidale come mezzo per la trasmissione del segnale. Presenta un design con impedenza di 50 ohm ed è costituito da tre componenti principali: un filo di rame interno (utilizzato per trasmettere e ricevere segnali), un filo di schermatura esterno (progettato per bloccare le interferenze elettromagnetiche esterne) e uno strato isolante esterno (che contrasta gli effetti della capacità e dell'induttanza esterne). Insieme, questi componenti formano un sistema chiuso con forti prestazioni anti-interferenza.
Shenzhen Qianmu Communication Technology Co., Ltd., un'impresa professionale specializzata nella ricerca e sviluppo, nella produzione e nella vendita di antenne di prodotti di comunicazione, è profondamente impegnata nel campo delle antenne da molti anni e si impegna a fornire ai clienti globali soluzioni di antenne a molla di alta qualità.
Specifiche tecniche
L'antenna a molla Qianmu Communication copre più bande di frequenza che vanno dalle frequenze basse a quelle alte, soddisfacendo i requisiti di vari scenari applicativi. I principali parametri tecnici sono i seguenti:
|
Elemento parametro |
Gamma di specifiche |
|
Gamma di frequenza |
315 MHz / 433 MHz / 470 MHz / 490 MHz / 868 MHz / 915 MHz / 2,4 GHz / GSM 824-2170 MHz |
|
Guadagno |
0,8 dBi ~ 3,5 dBi |
|
Impedenza |
50Omega |
|
VSWR |
≤1,5 ~ ≤1,8 |
|
Polarizzazione |
Polarizzazione verticale/Polarizzazione circolare |
|
Schema di radiazione |
Omnidirezionale |
|
Capacità di potenza |
Massimo 50 W |
|
Temperatura operativa |
-40℃~+85℃ |
|
Efficienza dell'antenna |
35~80% (dipende dall'ambiente di installazione) |
|
Materiale |
Rame, placcatura in oro, nichelatura, ecc. |
Dispositivi applicabili

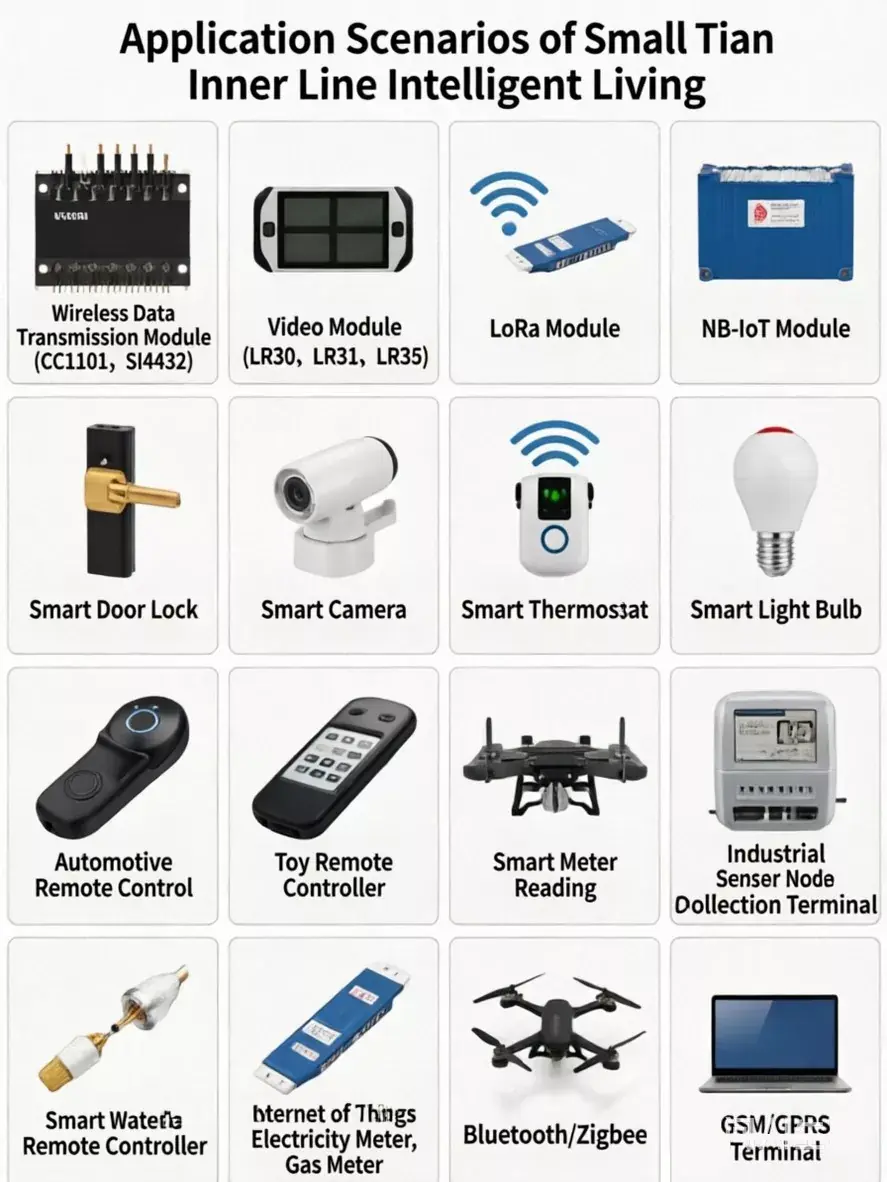

L'antenna a molla di comunicazione Qianmu è ampiamente utilizzata nei seguenti dispositivi e scenari:
Modulo di trasmissione dati wireless: CC1101, Si4432 e altri moduli RF wireless
Moduli LoRa: LR30, LR31, LR36 e altri moduli di comunicazione LoRa
Modulo NB-IoT: terminale di comunicazione wireless NB-IoT
Dispositivi domestici intelligenti: serrature intelligenti, fotocamere intelligenti, termostati intelligenti, lampadine intelligenti e altro ancora
Dispositivi di controllo remoto wireless: chiavi remote per auto, telecomandi giocattolo, telecomandi industriali e altro ancora
Terminale IoT: nodi sensori IoT, terminali di acquisizione dati
Smart Metering: contatori intelligenti per acqua, elettricità e gas
Modulo Bluetooth/Zigbee: comunicazione wireless Bluetooth, dispositivi di rete Zigbee
Telemetria dei droni: collegamento dati per piccoli droni
Dispositivi GSM/GPRS: modem GSM, sistemi di monitoraggio remoto
Confronto con prodotti concorrenti
|
Elemento di confronto |
Antenna a molla di comunicazione Qianmu |
Antenna PCB |
Antenna ad asta esterna |
|
Guadagno |
0,8~3,5 dBi |
2~6 dBi |
Relativamente alto |
|
Prestazioni omnidirezionali |
★ ★ ★ ★ ★ Eccellente |
★★☆ Forte direzionalità |
★★★★ Bene |
|
Misurare |
★★★★ Compatto |
★★★★★ Ultra-piccolo |
★★☆ Grande |
|
Capacità anti-interferenza |
★★★★★ Forte |
★★★ Nella media |
★★★★ Relativamente forte |
|
Flessibilità di installazione |
★★★★★ Estremamente flessibile |
★★★ Risolto solo su PCB |
★★★ È richiesta l'installazione esterna |
|
Costo |
★★★★ Moderato |
★ ★ ★ ★ ★ Basso |
★★☆ Relativamente alto |
|
Modifica del progetto |
★★★★ Flessibile |
★★☆ È necessario il rifacimento del PCB |
★★★ Ordinario |
L'antenna a molla Qianmu Communication raggiunge un equilibrio ottimale tra copertura omnidirezionale, capacità anti-interferenza, flessibilità di installazione e costo complessivo, rendendola la scelta ideale di antenna integrata per IoT e dispositivi di comunicazione wireless.
Guida all'installazione

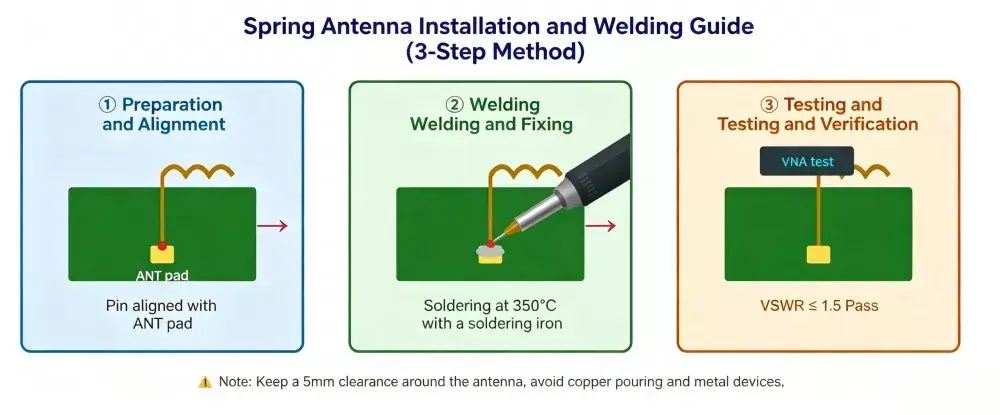

Passaggio 1: preparazione per la saldatura
Allineare il pin (solitamente un pin singolo o un pad di saldatura) all'estremità dell'antenna a molla con il pad di saldatura ANT riservato sul PCB. Il pad di saldatura deve essere collegato alla linea di alimentazione RF, ad esempio una linea a microstrip da 50 ohm o una guida d'onda complanare, per garantire la corretta trasmissione del segnale.
Passaggio 2: saldatura e fissaggio
Piegare la sezione a forma di gancio e collegarla al pin ANT del modulo wireless, quindi completare il processo di saldatura in modo sicuro. Si consiglia la saldatura a riflusso poiché è compatibile con i processi di assemblaggio standard a montaggio superficiale.
Passaggio 3: ispezione e test

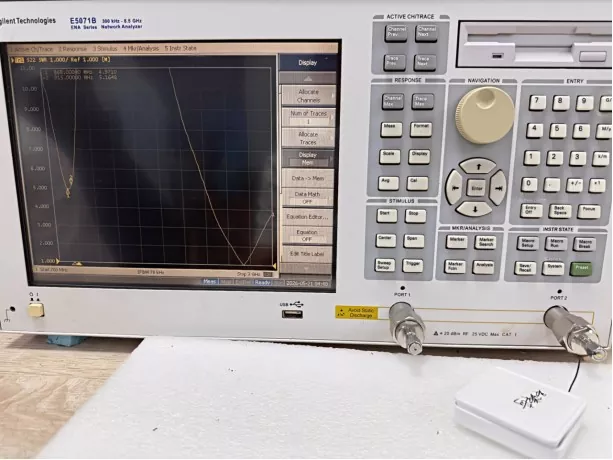

Dopo la saldatura, utilizzare un analizzatore di rete vettoriale per misurare il rapporto delle onde stazionarie di tensione (VSWR) e verificare che le prestazioni RF soddisfino le specifiche richieste.
Note
1. Mantenere la zona libera: evitare di instradare cavi e posizionare componenti metallici entro un raggio di 5 mm dall'antenna; non coprire la batteria o la copertura protettiva entro 10 mm o più sopra il fondo.
2. Linea di trasmissione da 50 Ω: collegare il chip RF direttamente tramite una microstrip sullo stesso strato o una stripline nello strato interno; utilizzare smussi a 45° agli angoli per evitare bruschi cambiamenti di impedenza.
3.Stare lontano dal metallo: quando si utilizza un'antenna a molla, il primo passo è assicurarsi che l'antenna sia tenuta lontana da materiali metallici, inclusi piani di terra su circuiti stampati, tracce di cablaggio, batterie, schermi, involucri metallici e altro.
4. Direzione di saldatura coerente: nella produzione di massa, è essenziale garantire che la direzione di saldatura dell'antenna corrisponda alla direzione di saldatura specificata dal produttore dell'antenna al momento della selezione.
5. Sintonizzazione e marginalizzazione: se l'ambiente elettromagnetico dell'intero dispositivo con involucro di plastica è complesso, è possibile riservare una rete π all'estremità RF e la frequenza di risonanza può essere sintonizzata con precisione utilizzando un condensatore regolabile compreso tra 3 pF e 6,8 pF.
Come scegliere un'antenna a molla?
|
Passaggi di selezione |
Punti chiave |
Dettagli |
|
1. Confermare la frequenza operativa |
Seleziona l'antenna in base al protocollo di comunicazione e alla banda di frequenza |
Bande di frequenza comuni: • 315 MHz: dispositivi di controllo remoto tradizionali • 433 MHz: LoRa, contatori intelligenti, telecomandi industriali • 470/490 MHz: apparecchiature IoT industriali • 868/915 MHz: bande ISM per Europa e Nord America • 2,4 GHz: Wi-Fi, Bluetooth, Zigbee • Banda GSM: moduli di comunicazione cellulare |
|
2. Valutare il requisito di guadagno |
Abbina il guadagno alla distanza di trasmissione |
•Breve distanza (<100 m): 0,8~2 dBi • Media distanza (100-500 m): 2~3 dBi • Lunga distanza (>500 m): superiore a 3 dBi |
|
3. Controllare lo spazio di installazione |
Abbina dimensioni e struttura al PCB |
1. Misurare lo spazio interno dell'apparecchiatura per selezionare la lunghezza e il diametro corretti. 2. Sono disponibili antenne di tipo piegato per il montaggio su PCB sul bordo in spazi con spazio limitato. |
|
4. Valutare l'ambiente dell'applicazione |
Protezione anti-interferenza e anti-corrosione |
1. Apparecchiatura con schermatura metallica: si consiglia un'antenna a polarizzazione circolare. 2. Ambiente umido/esterno: placcatura in argento/oro per antiossidazione. |
|
5. Scegli un fornitore affidabile |
Servizio di produzione personalizzato one-stop |
Qianmu Communication è una fabbrica e fornitore di antenne professionale, che supporta OEM e ODM, fornendo un servizio completo inclusa la progettazione, il campionamento e la produzione di massa dell'antenna. |
Domande frequenti
Q1: Cos'è meglio, un'antenna a molla o un'antenna PCB?
R: La scelta dipende dai requisiti specifici dell'applicazione. Le soluzioni Spring Antenna sono adatte per applicazioni che richiedono trasmissione a lunga distanza (>100 metri), copertura omnidirezionale e direzioni di installazione flessibili, mentre le antenne PCB sono più adatte per dispositivi compatti con rigorosi limiti di dimensioni e costi. Qianmu Communication fornisce entrambe le soluzioni e offre consigli professionali basati sulle diverse esigenze del progetto.
Q2: Un guadagno più elevato significa sempre migliori prestazioni dell'antenna?
R: Non necessariamente. Un guadagno più elevato solitamente migliora la concentrazione del segnale ma può ridurre la copertura in determinate direzioni. La selezione ottimale dovrebbe considerare la distanza di trasmissione, i requisiti di copertura e l'ambiente applicativo. Qianmu Communication fornisce prodotti con diverse opzioni di guadagno da 0,8 a 3,5 dBi.
Q3: l'antenna può essere personalizzata?
R: Sì. Qianmu Communication fornisce servizi di personalizzazione OEM/ODM, tra cui regolazione della frequenza, modifica delle dimensioni, selezione dei materiali e personalizzazione dell'angolo di piegatura per soddisfare i diversi requisiti applicativi.
Q4: Qual è l'intervallo di temperatura operativa?
R: I prodotti Qianmu Communication funzionano in modo affidabile da -40℃ a +85℃, soddisfacendo i requisiti della maggior parte delle applicazioni industriali e di consumo.
Q5: È richiesto l'adattamento dell'impedenza?
R: Sì. L'impedenza standard è 50 Ω e le applicazioni pratiche potrebbero richiedere componenti corrispondenti tra l'antenna e la porta del trasmettitore RF per ottenere prestazioni ottimali. Qianmu Communication fornisce supporto tecnico per la corrispondenza e il debug dell'antenna.
Q6: Qual è la quantità minima dell'ordine (MOQ)?
R: Qianmu Communication supporta quantità di ordini flessibili, da campioni di prototipi e piccoli lotti alla produzione su larga scala. Per requisiti MOQ dettagliati, contatta il nostro team di vendita.
