Le antenne flessibili per cuffie sono componenti ricetrasmettitori RF in miniatura che utilizzano substrati flessibili PI/LCP come base, con schemi radianti conduttivi formati tramite incisione. Sono progettati specificamente per auricolari Bluetooth TWS, auricolari wireless over-ear e cuffie a conduzione ossea con cavità interne compatte. A differenza delle antenne rigide PCB o a molla, le antenne flessibili per cuffie offrono un'eccellente piegabilità e profili ultrasottili, consentendo loro di adattarsi alle pareti interne degli alloggiamenti degli auricolari, ai lati della batteria e agli steli delle orecchie di forma irregolare. Ciò risolve efficacemente sfide come lo spazio limitato della cavità e l'ostruzione del segnale causata da strutture metalliche.

Shenzhen Qianmu Communication Technology Co., Ltd., in qualità di produttore di antenne con sede a Shenzhen, fa affidamento sul proprio laboratorio RF interno per perfezionare continuamente le soluzioni di progettazione di antenne per cuffie e funge da fornitore affidabile per numerosi marchi di cuffie.

Principio di funzionamento

Sono essenzialmente componenti di radiazione RF planari in miniatura. I segnali elettrici ad alta frequenza provenienti dal modulo audio wireless vengono trasmessi al circuito radiante dell'antenna, che li converte in onde elettromagnetiche attraverso l'induzione elettromagnetica. Allo stesso tempo, l'antenna cattura le onde elettromagnetiche Bluetooth esterne e le riconverte in segnali elettrici per la trasmissione al chip di controllo principale, consentendo il trasferimento bidirezionale dei dati audio tra smartphone e auricolari. Per ottimizzare le prestazioni negli scenari di utilizzo degli auricolari, abbiamo perfezionato il punto di alimentazione dell'antenna e il design di corrispondenza della messa a terra per ridurre la perdita di assorbimento del segnale causata dalla testa umana. Caso di test nel mondo reale: per gli stessi auricolari TWS, la sostituzione di un'antenna a molla standard con la nostra antenna flessibile per cuffie Qianmu ha aumentato la distanza di connessione stabile attraverso un muro da 3,2 ma 6,1 m, riducendo la probabilità di disconnessione del 72% (dati di test raccolti in camera anecoica con reale usura umana; rapporti di test disponibili su richiesta).

Elenco dei dispositivi compatibili

Questa antenna per cuffie flessibile è ampiamente compatibile con vari terminali audio wireless:

1. Auricolari Bluetooth TWS True Wireless (in-ear, semi-in-ear)

2. Cuffie Bluetooth con apertura sul retro e cuffie a conduzione aerea

3. Auricolari wireless a conduzione ossea, cuffie Bluetooth con archetto da collo

4. Cuffie di ricezione audio ausiliarie, cuffie wireless in stile apparecchio acustico

5. Auricolari wireless portatili con cuffia compatta con soluzione di modifica integrata

Punti chiave di vendita

1.Ultra sottile e flessibile, progettato per adattarsi all'impilamento estremo degli auricolari

Disponibile in spessori di 0,12–0,3 mm, con un raggio di curvatura minimo di ≤1,5 ​​mm, supporta decine di migliaia di cicli di flessione senza fessurazioni o delaminazioni del rame. Può essere fatto aderire agli steli degli auricolari, ai lati della batteria o alle pareti interne curve degli alloggiamenti, eliminando la necessità di aree piatte del PCB e aiutando gli ingegneri strutturali a ridurre le dimensioni degli auricolari.

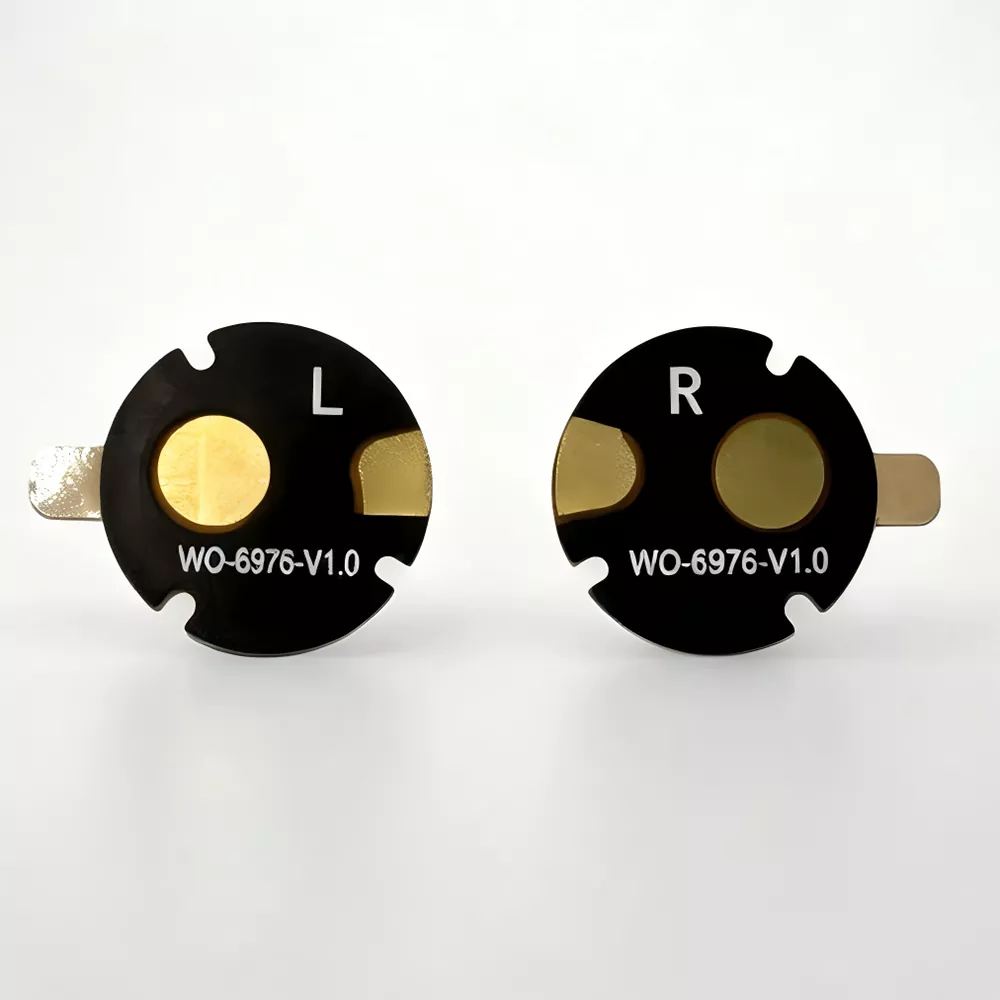

Foto reale: test di flessione multiangolo dell'antenna in tempo reale

2. Le prestazioni RF stabili riducono le disconnessioni e il ritardo

Il team RF di Qianmu Communications ha completato la simulazione dell'adattamento dell'impedenza prima del previsto, ottenendo un VSWR dell'antenna per cuffie ≤1,8 e un'elevata efficienza di radiazione del segnale. Ciò mitiga efficacemente l'attenuazione del segnale causata dall'ostruzione della testa durante l'uso, riducendo le balbuzie audio negli scenari di corsa e pendolarismo.

3. Dotato di supporto adesivo ad alta temperatura per un facile assemblaggio automatizzato

La parte posteriore dell'antenna è dotata di adesivo biadesivo resistente alle alte temperature, che consente un fissaggio rapido e sicuro semplicemente rimuovendo la pellicola protettiva: non sono necessarie clip o viti. Questo design è ideale per un assemblaggio rapido sulle linee di produzione in fabbrica, riducendo i tempi di manodopera durante l'installazione.

4. Alta personalizzazione (vantaggio della fornitura diretta in fabbrica)

In qualità di produttore cinese di antenne per cuffie, supportiamo la personalizzazione di外形轮廓 (外形), sintonizzazione della banda di frequenza (principalmente Bluetooth da 2,4 GHz, espandibile), lunghezza del cavo, tipo di terminale (U.FL, contatti stagnati) e materiale del substrato (PI per fascia economica / LCP per fascia alta). Offriamo produzione di campioni per piccoli lotti e tempi di consegna affidabili per ordini di grandi volumi.

5. Controllo di qualità rigoroso, elevata consistenza

Ogni lotto di antenne per auricolari viene sottoposto a campionamento e test in una camera anecoica RF, nonché a cicli di temperature estremamente basse e test di invecchiamento da flessione, eliminando le variazioni delle prestazioni dei lotti e rendendoli adatti alla produzione di massa a lungo termine di auricolari di marca.

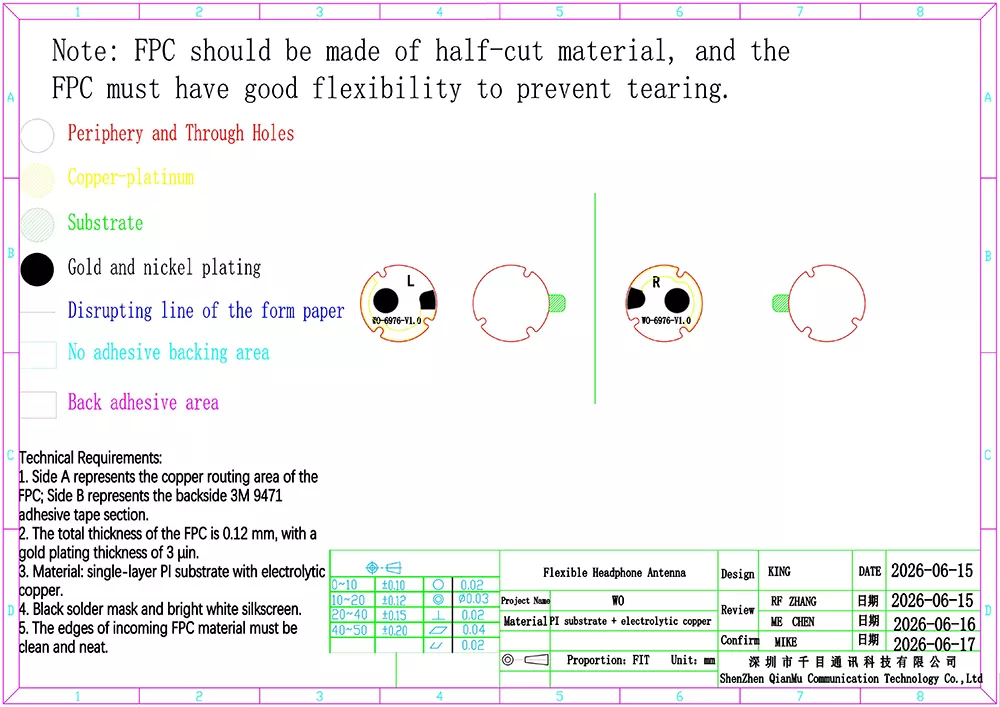

Specifiche tecniche

Antenna per cuffie flessibile e soluzioni di antenna comuni nel settore

Molti produttori di cuffie hanno difficoltà nella scelta delle antenne, divisi tra antenne a molla, antenne PCB rigide e antenne in ceramica. Sulla base di test reali su migliaia di progetti di cuffie, abbiamo compilato un confronto chiaro e intuitivo:

Se i tuoi auricolari hanno uno spazio interno limitato, forme dell'alloggiamento irregolari o richiedono un'elevata coerenza nella produzione di massa, un'antenna per cuffie flessibile è la soluzione ottimale. In qualità di produttore originale con sede a Shenzhen, Qianmu Communications può ottimizzare rapidamente il design dell'antenna in base al tuo prototipo.

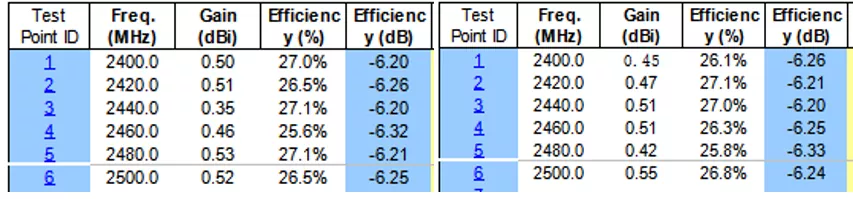

Apparecchiature per test in camera anecoica RF

Come scegliere l'antenna flessibile per cuffie giusta

Molti ingegneri addetti all'approvvigionamento delle cuffie spesso commettono errori nella scelta dei modelli. Sulla base di anni di esperienza nel servizio ai fornitori, ecco quattro criteri chiave di selezione:

1. Dare priorità alla conferma dello spazio interno disponibile all'interno dell'auricolare e fornire disegni 3D della lunghezza, larghezza, altezza e struttura della cavità. Valuteremo le dimensioni massime dell'antenna e le aree di piegatura consentite. Non acquistare direttamente antenne standard disponibili in commercio, poiché è molto probabile che ciò si traduca in prestazioni del segnale scadenti.

2. Definire chiaramente gli obiettivi di utilizzo ambientale. Per i prodotti destinati alle cuffie sportive e per l'outdoor, selezionare versioni ottimizzate per la resistenza alla flessione e alle vibrazioni; per i prodotti di esportazione, confermare in anticipo i requisiti di certificazione ambientale del mercato di riferimento.

3. Presta attenzione ai servizi di supporto per la sintonizzazione RF: il semplice acquisto di un'antenna flessibile per cuffie non garantisce l'usabilità! Senza un adeguato abbinamento e messa a punto dell'antenna, anche i migliori materiali possono causare ritardi nelle prestazioni. Scegli un produttore con ingegneri RF interni, piuttosto che un semplice intermediario.

4. Inviaci un campione da testare prima di effettuare l'ordine ufficiale. Produrremo antenne prototipo per i test in loco da parte del cliente. La produzione di massa inizierà solo dopo il successo dei test, riducendo al minimo i rischi di sviluppo.

Domande frequenti

Q1: L'antenna degli auricolari supporta il dimensionamento personalizzato?

R: Sì, supportiamo la personalizzazione. Come fabbrica, possiamo modellare e personalizzare le dimensioni esterne, la lunghezza del cavo e il tipo di terminale in base alla struttura interna dell'auricolare. Puoi fornire disegni 2D/3D e noi valuteremo il progetto e produrremo campioni.

Q2: Qual è la quantità minima d'ordine (MOQ) per le antenne degli auricolari?

A: Antenne per auricolari standard in stock con MOQ basso; è possibile negoziare campioni personalizzati disponibili in piccole quantità e MOQ per ordini di produzione di massa. Non esitate a contattare il nostro team di vendita per domande.

Q3: Potete fornire un rapporto sul test RF dell'antenna?

R: Sì. Ogni lotto di prodotti viene fornito con i dati dei test di fabbrica e possiamo anche fornire rapporti di ispezione di terze parti su richiesta del cliente, garantendo la completa tracciabilità della documentazione.

Q4: L'antenna degli auricolari può essere compatibile con un modulo Bluetooth 5.3?

R: Pienamente compatibile. L'antenna flessibile per cuffie funziona nella banda ISM standard 2.4G ed è compatibile con l'intera serie di moduli audio Bluetooth 5.0/5.1/5.2/5.3.

Q5: Quali documenti possono essere forniti per l'esportazione del prodotto?

R: Possiamo fornire fatture proforma, distinte di imballaggio, rapporti RoHS e CE, licenze commerciali e altri documenti per soddisfare i requisiti di sdoganamento in vari paesi.
