Antenna riflettore

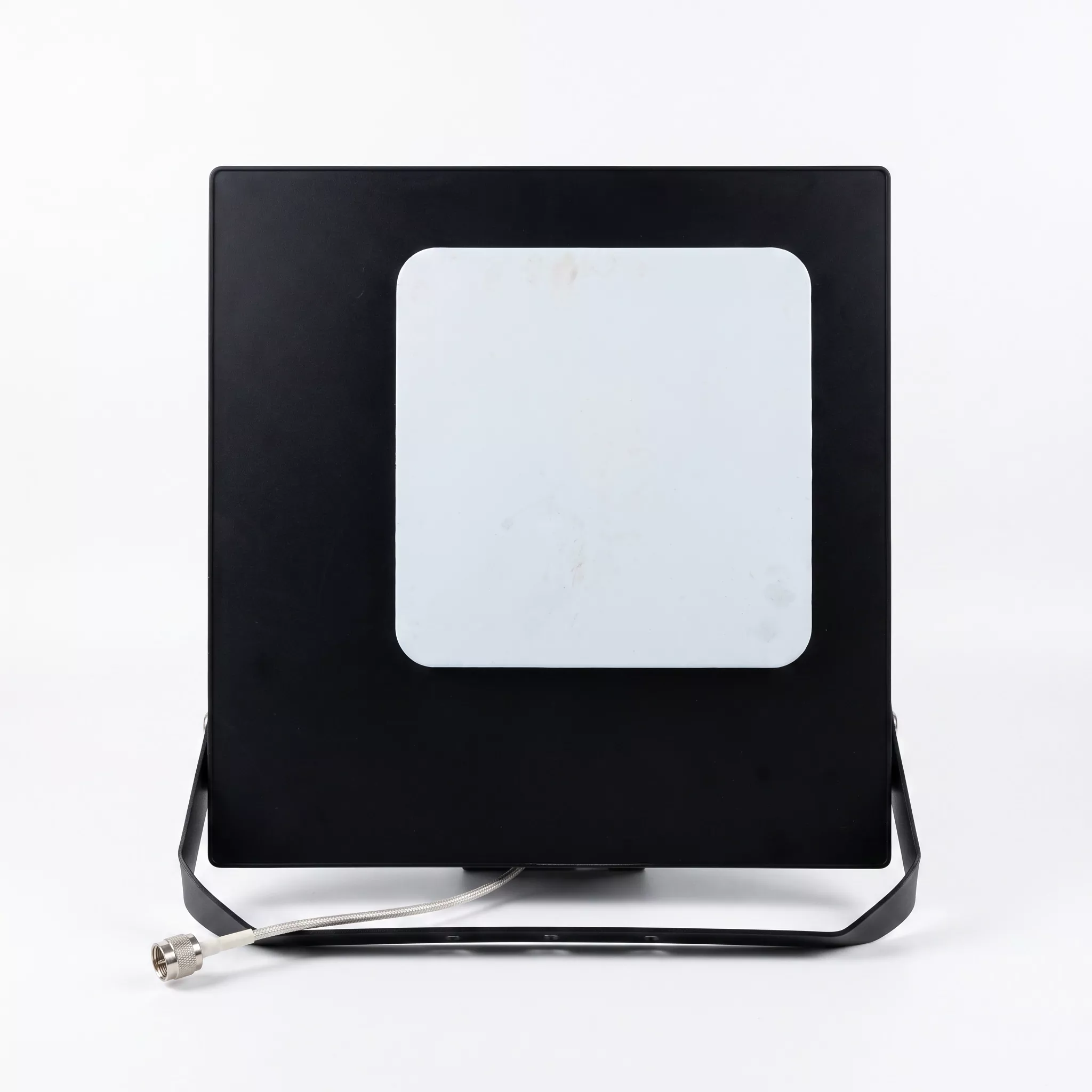

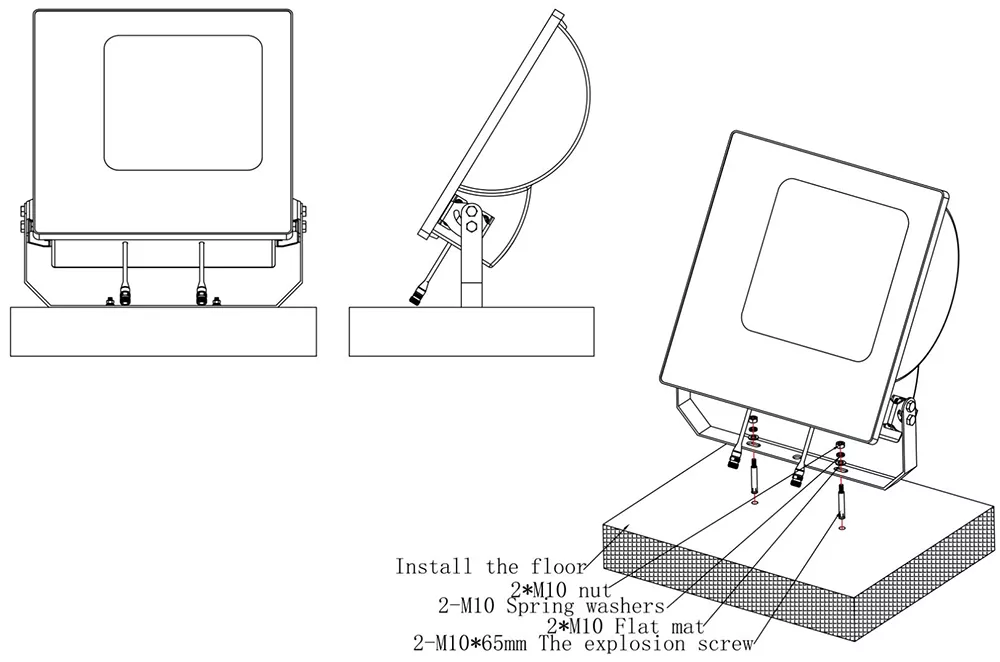

L'antenna del faretto, nota anche come antenna della stazione base del faretto decorativo o mimetizzata, è un'antenna di comunicazione esterna direzionale per esterni. Il suo alloggiamento replica fedelmente il design dei faretti per l'illuminazione da esterno, integrando unità di radiazione RF 4G/5G all'interno del corpo lampada per coniugare trasmissione e ricezione del segnale con la valorizzazione del paesaggio urbano. Elimina la necessità di torrette di segnalazione aggiuntive e può essere installato su tetti, facciate di edifici o piattaforme, risolvendo sostanzialmente problemi comuni come l'invadenza visiva e le restrizioni sulla proprietà sull'accesso alla costruzione associate alle antenne tradizionali. Questa antenna di Qianmu Communications è un'antenna per stazione base direzionale a doppia polarizzazione a banda larga, che funge da componente RF principale progettato specificamente per progetti collaborativi di copertura profonda interni ed esterni. A differenza delle semplici imitazioni disponibili sul mercato, la nostra antenna presenta un isolamento elettromagnetico ottimizzato all'interno della sua struttura a cavità, garantendo che l'alloggiamento della lampada non ostruisca le radiazioni RF. Offre sia un'eccellente estetica mimetica che elevate prestazioni RF, rendendolo adatto a progetti di aggiornamento delle infrastrutture di comunicazione in tutto il mondo.

Principio di funzionamento

1. Principi di base della trasmissione e ricezione del segnale

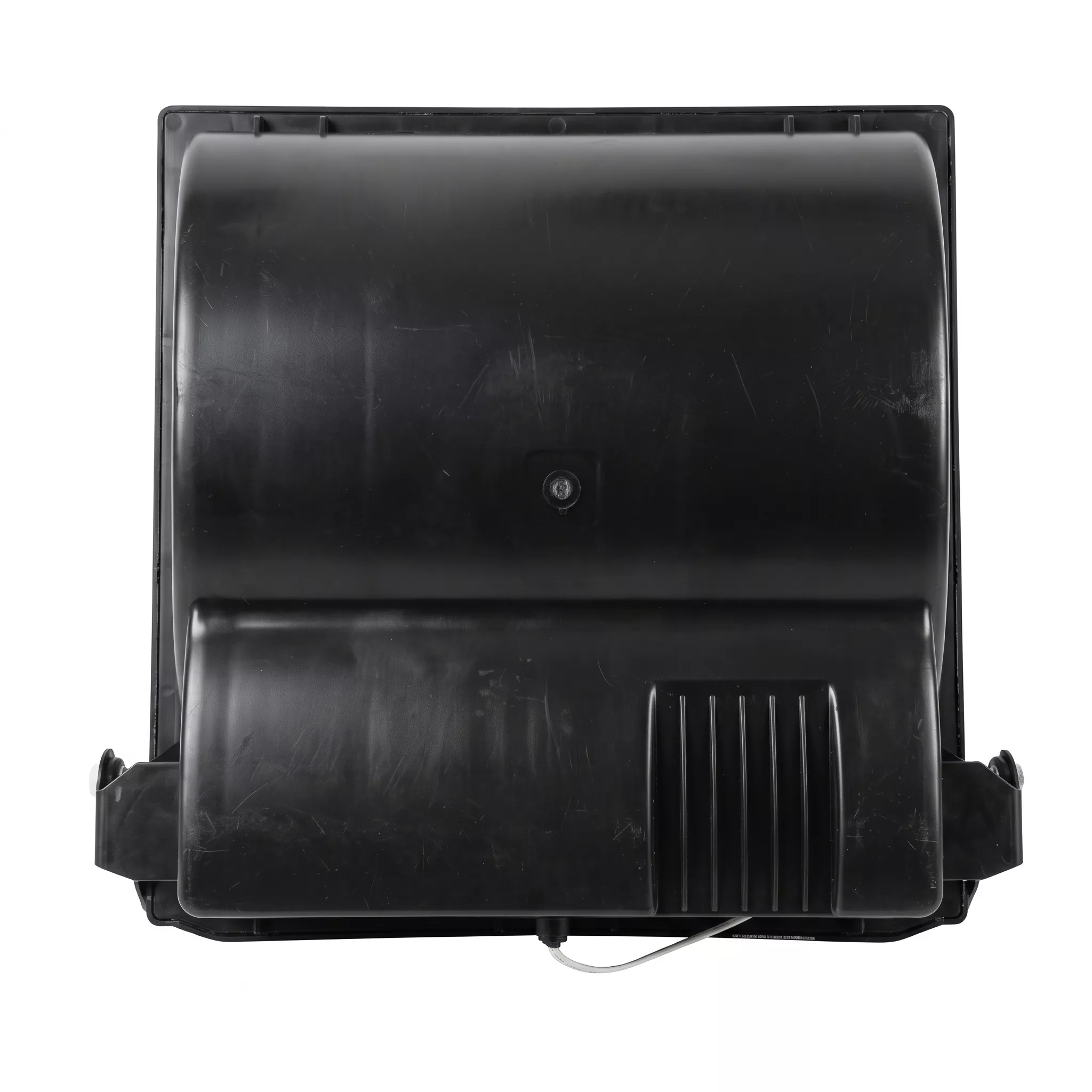

L'intera antenna del faretto è composta da quattro componenti principali: l'unità di radiazione RF, il pannello posteriore riflettente in metallo, l'alloggiamento mimetico impermeabile e i doppi connettori di tipo N.

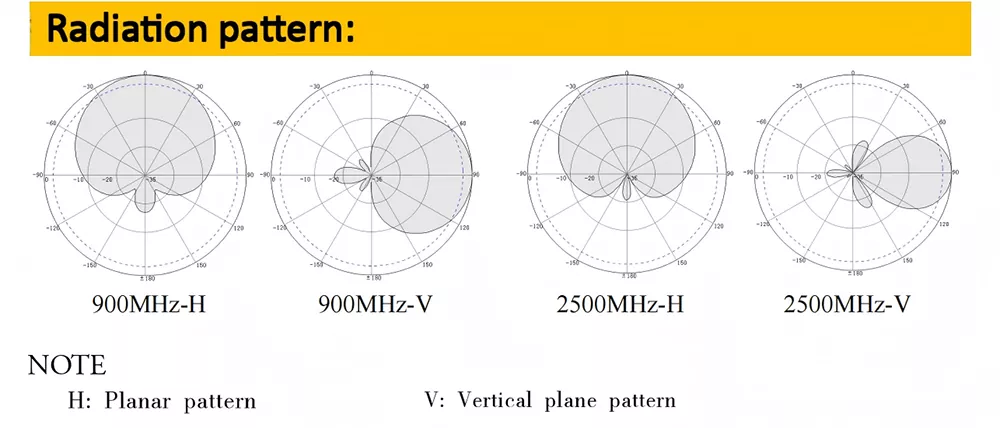

①Trasmissione del segnale: il dispositivo RRU emette segnali elettrici in radiofrequenza, che vengono trasmessi tramite due connettori N-K agli elementi radianti in alluminio interni all'interno dell'antenna. Questi segnali vengono convertiti in onde elettromagnetiche nella gamma 698-3600 MHz da cavità risonanti e poi irradiati verso l'esterno attraverso un fascio direzionale orizzontalmente di 65°, coprendo con precisione i piani dell'edificio bersaglio.

②Ricezione del segnale: le onde elettromagnetiche a monte emesse dai telefoni cellulari e dai dispositivi IoT all'interno dell'edificio vengono catturate in modo omnidirezionale dall'antenna. Il riflettore raccoglie e filtra i segnali di interferenza, convertendo le onde elettromagnetiche in segnali elettrici che vengono ritrasmessi alle apparecchiature della stazione base, completando così la comunicazione bidirezionale.

2. Guscio mimetico con nucleo ottimizzato per la non attenuazione del segnale

La maggior parte delle antenne a basso costo utilizza alloggiamenti in plastica standard, con conseguente perdita RF superiore al 15%, che porta a segnali deboli e velocità di rete lente ai bordi delle celle. La fabbrica di Qianmu Communications ha sviluppato in modo indipendente un alloggiamento trasparente per onde UABS modificato, con misurazioni di laboratorio che mostrano una perdita RF pari solo al 6,2%. Combinato con un array di radiazioni in alluminio stratificato, evita l'effetto schermante causato dalle staffe metalliche negli alloggiamenti convenzionali, ottenendo un aumento del 30% della velocità della rete downlink nelle stesse condizioni. I dati di misurazione grezzi degli analizzatori di rete vettoriali sono disponibili su richiesta.

Specifiche tecniche

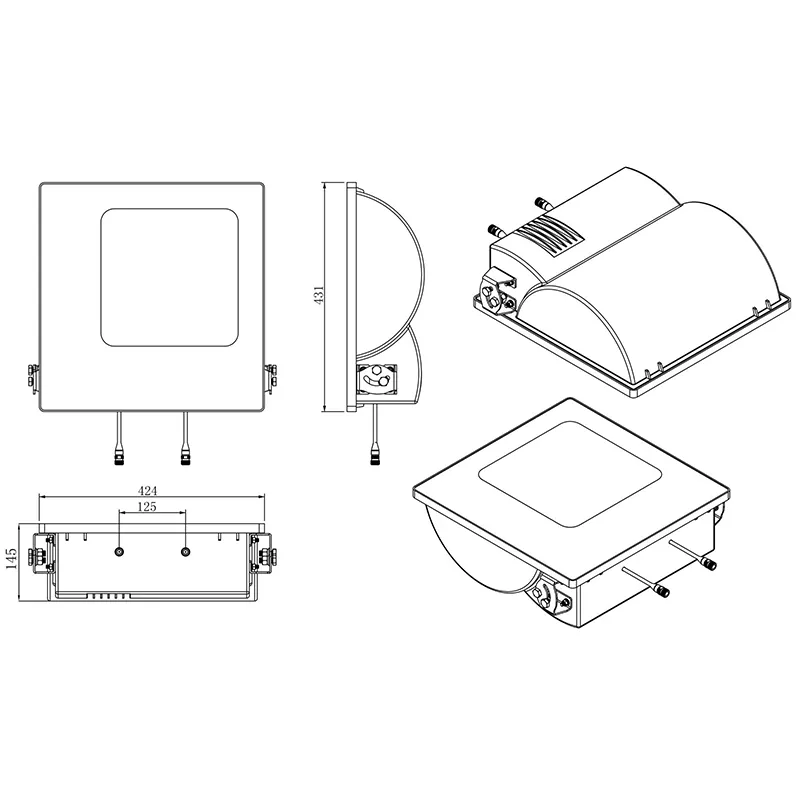

Parametri strutturali meccanici

Guida all'acquisto e alla scelta

1. Dare priorità alla conferma della copertura della banda di frequenza. Per la banda 5G da 3,5 GHz tradizionale della Cina, è essenziale selezionare antenne Spotlight a banda larga che supportino 1710-3600 MHz. Le antenne più vecchie con un massimo di 2700 MHz non possono supportare le attuali reti 5G e richiederanno una sostituzione completa in seguito, aumentando significativamente i costi del progetto.

2. Verificare i parametri RF effettivi e rifiutare specifiche fuorvianti. Prima dell'acquisto, richiedi ai fornitori di fornire le curve dell'analizzatore di rete vettoriale misurate per lo stesso modello, concentrandoti sulla verifica di tre indicatori chiave: guadagno, VSWR e rapporto fronte-retro. I prodotti a basso costo presenti sul mercato spesso sovrastimano il guadagno, determinando una distanza di copertura effettiva ridotta di oltre il 40%.

3. Enfasi sulla protezione e sui materiali esterni: nelle zone costiere con piogge frequenti e tifoni, è necessario utilizzare vibratori in alluminio pressofuso combinati con custodie UABS resistenti agli agenti atmosferici. I vibratori in lamiera di ferro sottile e le normali custodie in plastica subiranno corrosione e infiltrazioni d'acqua dopo 1-2 anni, con conseguenti costi di manutenzione estremamente elevati nel tempo.

4. Selezionare produttori con capacità produttive e di ricerca e sviluppo interne. Gli intermediari mancano di ricerca e sviluppo, controllo di qualità e non possono fornire personalizzazione, rapporti di prova o supporto tecnico post-vendita. Il collegamento diretto con i produttori originali consente la fornitura sincronizzata di materiali ausiliari, parametri personalizzati, un servizio post-vendita rapido e una consegna stabile per ordini di grandi volumi.

Domande frequenti

Q1: Quali bande di frequenza di comunicazione copre completamente questa antenna faretto? Supporta il 5G?

R: L'antenna funziona sulle bande di frequenza 698-960 MHz e 1710-3600 MHz, completamente compatibile con tutte le bande 2G GSM, 3G UMTS e 4G LTE. Supporta le principali bande 5G NR nazionali N41/N78 nonché le principali bande 5G nei paesi d'oltremare. Una singola implementazione consente una copertura collaborativa 4G+5G senza la necessità di sostituire gradualmente l'antenna.

Q2: Supporta la personalizzazione OEM/ODM? Quali parametri possono essere modificati?

R: Come fabbrica alla fonte, offriamo servizi di personalizzazione a dimensione intera: guadagno dell'antenna regolabile, larghezza del fascio, tipo di connettore (N/4.3-10), colore dell'alloggiamento e logo serigrafato sul corpo. Per progetti speciali all'estero a banda stretta, il nostro team di ricerca e sviluppo può risintonizzare l'oscillatore RF.

D3: L'azienda supporta gli audit di fabbrica in loco? Può fornire documenti di qualificazione?

R: Shenzhen Qianmu Communication Technology Co., Ltd. offre ai visitatori visite guidate della fabbrica previo appuntamento con un giorno di anticipo, consentendo l'accesso allo stabilimento di produzione, alle linee di produzione e al laboratorio RF. Le certificazioni ISO, CE, FCC e RoHS complete, insieme ai rapporti di test di terze parti, sono disponibili gratuitamente in formato elettronico; copie stampate originali con sigilli ufficiali possono essere fornite a fini di offerta.
