Antenna di settore

Shenzhen Qianmu Communication Technology Co., Ltd. è un produttore professionale di antenne del settore cinese in Cina, con una propria fabbrica di produzione e un fornitore unico globale. Ricerca, sviluppa e produce in modo indipendente una gamma completa di antenne settoriali direzionali ad alto guadagno che coprono l'intera banda di frequenza di comunicazione di 698-3800 MHZ. Compatibile con stazioni base di operatori, copertura WiFi di parchi, ponti wireless di cantieri, trasmissione di dati Internet of Things in aree di fabbrica e altri scenari ingegneristici. Con la propria camera anecoica a radiofrequenza e una catena di montaggio automatizzata, tutte le antenne sono testate in fabbrica per onde stazionarie, guadagno, alta e bassa temperatura e impermeabilità e insieme alla merce è possibile rilasciare una serie completa di rapporti di prova. Sono supportati la banda OEM/ODM, l'angolo del fascio e la personalizzazione dell'interfaccia.

Come funziona

L'intera struttura segue il principio della focalizzazione direzionale del fascio: piastra posteriore del riflettore in lega di alluminio, array multipli di oscillatori a microstriscia, copertura dell'antenna impermeabile sigillata, linea di alimentazione RF, staffa di montaggio regolabile.

1. La matrice dell'oscillatore invia e riceve onde elettromagnetiche in diverse bande di frequenza e la piastra posteriore in metallo riflette segnali inversi inutili, migliorando il rapporto fronte-retro; Il rapporto fronte-retro misurato è ≥25 dB nello stesso ambiente e l'interferenza del disturbo è ridotta del 65%;

2. Vincoli fisici dell'angolo del fascio: il modello standard da 120° irradia energia solo nell'area del settore anteriore e non disperde segnali nelle aree adiacenti. Misurato in reti di aree urbane dense, il throughput della rete di celle adiacenti è aumentato del 42%;

3. Design dell'oscillatore incrociato a doppia polarizzazione ±45°, compatibile con la trasmissione multipercorso MIMO, velocità di connessione del dispositivo terminale aumentata del 35% alla stessa potenza di trasmissione;

4. L'alloggiamento è realizzato in materiale UPVC resistente ai raggi UV, senza perdita di schermatura metallica. La fluttuazione delle prestazioni RF nell'intervallo da -40 °C a +85 °C è ≤0,3 dBi e l'attenuazione del segnale è minima per l'uso esterno a lungo termine.

Punti di forza fondamentali

L'acquisto in blocco di antenne per il settore delle comunicazioni da 1.000 mesh aiuta ad affrontare i punti critici delle grandi reti esterne, tra cui interferenze, breve distanza di copertura, danni esterni ed elevati costi di costruzione tecnica. I cinque vantaggi principali sono compatibili con diversi progetti di comunicazione:

1. Messa a fuoco direzionale ad alto guadagno

Con opzioni di guadagno da 8 a 18 dBi, l'antenna settoriale ad ampia copertura a lungo raggio fornisce una copertura estesa. Rispetto alle normali antenne omnidirezionali, a parità di potenza di trasmissione, il raggio di copertura aumenta del 70%. Non è richiesta alcuna distribuzione densa nelle aree montuose e nelle aree industriali aperte, riducendo gli investimenti in attrezzature tecniche.

2. Anti-interferenza controllabile dal raggio

Con angoli multi-raggio disponibili di 60°/90°/120°, l'antenna fornisce una divisione precisa delle aree di copertura del segnale e una rete stabile in scenari ad alta densità. Evita interferenze incrociate, ritardi e disconnessioni del segnale in ambienti di accesso a Internet ad alta densità come gruppi di uffici, aree residenziali e campus.

3. Struttura resistente agli agenti atmosferici esterni completamente sigillata IP67

L'antenna adotta una copertura impermeabile monopezzo stampata ad iniezione con giunti sigillati, resistente ai temporali, alla neve e alla corrosione da nebbia salina costiera. Il livello di resistenza al vento raggiunge i 60 m/s, supportando l'installazione di pali esterni per 5 anni senza perdite o guasti dovuti all'invecchiamento.

4. Staffa di montaggio universale regolabile

L'antenna è dotata di una staffa di montaggio su palo in acciaio inossidabile, che garantisce una forte adattabilità ingegneristica. Supporta la regolazione dell'inclinazione su e giù e la regolazione fine orizzontale a 360°, adatta a vari supporti di montaggio come torri di comunicazione, pali elettrici, facciate di edifici e fabbriche di strutture in acciaio.

5. Servizio di personalizzazione full-dimensionale di Source Factory

In qualità di fabbrica di antenne del settore professionale, supporta il taglio della banda, la personalizzazione dell'angolo del fascio, la sostituzione dell'interfaccia N/SMA/BNC/Fakra, la personalizzazione della lunghezza del cavo, la serigrafia del logo del cliente e test rapidi di campioni per piccoli lotti.

Specifiche tecniche

Scenari applicativi

1. Copertura della stazione base cellulare dell'operatore

Le torri delle stazioni base mobili, Unicom e Telecom utilizzano antenne settoriali per l'implementazione batch. La segmentazione del raggio a 120° divide l'area del segnale a 360° per ridurre le interferenze tra celle. Gli acquisti in blocco a lungo termine supportano dozzine di progetti di trasformazione della comunicazione a livello di contea in tutto il paese.

2. Copertura WiFi completa nei parchi industriali e nelle fabbriche

L'installazione di pali in grandi impianti di produzione, parchi logistici e aree di stoccaggio risolve i problemi di segnale IoT debole per le attrezzature delle officine e i piazzali di stoccaggio all'aperto. Molte aziende hanno misurato che il tasso di terminali online nelle aree industriali è aumentato dal 62% al 98%.

3. Reti wireless pubbliche nei campus, nelle comunità e nelle aree panoramiche

Installate sui tetti residenziali e nei punti più alti delle aree panoramiche, le antenne forniscono un'ampia copertura per famiglie e turisti, sostituendo un gran numero di piccoli AP omnidirezionali e riducendo i costi operativi e di manutenzione successivi del 50%.

4. Ponti di monitoraggio wireless per miniere e cantieri

La trasmissione video remota da cantieri di montagna e miniere a cielo aperto è supportata da prestazioni direzionali ad alto guadagno. Il segnale può penetrare ostacoli leggeri, fornendo segnali di monitoraggio stabili e ininterrotti agli ingressi e ai pendii dei tunnel.

5. Segnalare progetti di angoli ciechi in aree urbane, rurali e montane

L'antenna migliora i segnali 4G in villaggi remoti, città e strade di montagna. Se utilizzato insieme a stazioni ripetitrici, aiuta a risolvere problemi come i telefoni cellulari senza accesso alla rete e la perdita di posizionamento per i veicoli ride-hailing.

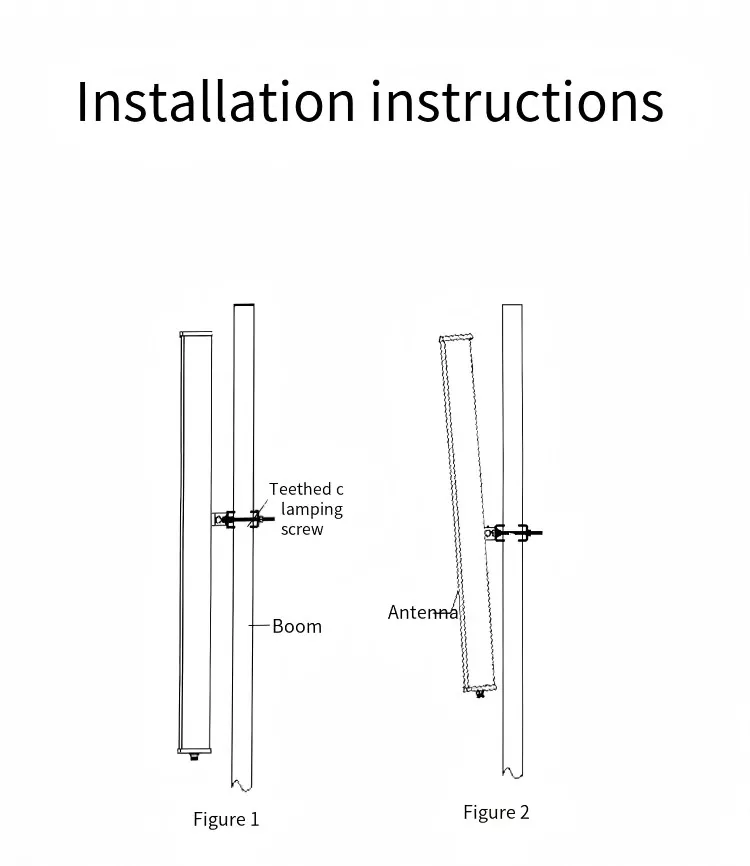

Guida all'installazione standardizzata

1. Staffa di montaggio su palo: bloccare la staffa di bloccaggio in acciaio inossidabile corrispondente sul palo/tubo di comunicazione, lasciando spazio per la regolazione su e giù;

2. Montaggio del corpo dell'antenna settoriale: inserire la fibbia posteriore dell'antenna nella fessura della staffa e serrare inizialmente i bulloni di fissaggio;

3. Calibrazione dell'angolo del fascio: ruotare l'antenna orizzontalmente per allinearla con l'area target in base all'orientamento dell'area di copertura e regolare l'angolo di inclinazione verso il basso verticalmente per abbinare la copertura alta e bassa;

4. Aggancio del cavo RF: allineare il connettore di tipo N con l'interfaccia della stazione base/dispositivo AP e serrarlo. Avvolgere il connettore con nastro impermeabile per sigillarlo.

5. Rinforzo generale e nuova ispezione: serrare nuovamente tutti i bulloni, verificare che l'antenna non sia allentata e che il cavo non sia tirato e completare l'installazione all'aperto

FAQ Domande frequenti

Q1: L'antenna settoriale si bagnerà o si danneggerà se utilizzata all'aperto per un lungo periodo?

R1: No. L'intera unità adotta una struttura di tenuta monopezzo IP67. Le cuciture del coperchio dell'antenna sono sigillate con colla impermeabile e i connettori RF sono dotati di nastro impermeabile. Ha superato continui test di impermeabilità agli spruzzi prima di lasciare la fabbrica e non perde durante la pioggia battente o la pulizia ad alta pressione. È adatto per l'impiego all'aperto tutto l'anno.

Q2: È possibile personalizzare la banda di frequenza, l'angolo del fascio e il LOGO dell'antenna?

R2: Sì. Come fabbrica di origine, supportiamo la personalizzazione della rifinitura della fascia, della regolazione dell'angolo del fascio, della lunghezza del cavo, del tipo di interfaccia e della serigrafia del LOGO del marchio del cliente sull'involucro in base ai requisiti specifici, soddisfacendo le esigenze OEM di ingegneria personalizzata e del commercio estero.

Q3: Esiste una falsa indicazione del guadagno dell'antenna ed è possibile fornire un rapporto di prova?

R3: No. Tutti i parametri sono misurati in una camera anecoica RF professionale per evitare false etichette. Con ogni spedizione di lotti è possibile fornire rapporti di prova completi per l'antenna corrispondente e i dati possono essere verificati e tracciati.

Q4: Quali accessori sono inclusi in un set di antenne settoriali?

R4: La configurazione standard include l'unità antenna, la staffa di montaggio su palo in acciaio inossidabile e i bulloni di fissaggio. I cavi e gli adattatori RF possono essere selezionati in base alle esigenze. Vi preghiamo di informarci dell'attrezzatura che state utilizzando al momento dell'ordine e gli accessori saranno completamente preparati.

Q5: Qual è la quantità minima dell'ordine per gli ordini esteri?

R5: Per i modelli standard in stock, la quantità minima dell'ordine è di 50 pezzi. Per i modelli personalizzati OEM, la quantità minima dell'ordine è di 100 pezzi. I campioni possono essere forniti separatamente per i test delle prestazioni.
