Antenna a pannello

Cos'è un'antenna direzionale a pannello piatto

La nostra antenna direzionale a pannello piatto da 14 DBI montata a parete è un'antenna di radiazione direzionale a fascio stretto ad alto guadagno, progettata specificamente per reti WiFi interne a lunga distanza, ricezione del segnale della stazione base esterna e ingegneria di amplificazione del segnale wireless. I segnali delle antenne omnidirezionali convenzionali sono distribuiti a 360° e la distanza di trasmissione è limitata; Le antenne direzionali si affidano ai riflettori posteriori per raccogliere segnali a radiofrequenza e concentrare l'energia a radiofrequenza in un'unica direzione, migliorando significativamente le capacità di trasmissione a lunga distanza. La nostra antenna a doppio scopo per interni ed esterni prodotta in serie è dotata di un alloggiamento in plastica sigillato integrato, è impermeabile e antipolvere, supporta il montaggio a parete, è compatibile con GSM, 4G, 5G, WiFi dual-band, 433 Internet of Things multi-band a bassa frequenza, viene fornita di serie con alimentatore a bassa perdita RG58 e ha due connettori RF comuni, pin interno SMA e N maschio. È la soluzione di antenna a pannello piatto con la massima copertura nell'ingegneria delle comunicazioni e nei progetti IoT.

Come funziona l'antenna

Molti clienti presumono erroneamente che il design dello schermo piatto sia solo estetico. Tuttavia, l'antenna direzionale a pannello piatto raggiunge la trasmissione e la ricezione del segnale focalizzate attraverso la sua struttura interna multistrato. Il principio di funzionamento può essere verificato tramite apparecchiature di test professionali, inclusi analizzatori di reti vettoriali, camere anecoiche RF e analisi di simulazione elettromagnetica.

1. Principio della radiazione dell'oscillatore e della focalizzazione del raggio del riflettore metallico

L'oscillatore interno dell'array è responsabile della trasmissione e della ricezione dei segnali RF. Il riflettore metallico posizionato dietro l'oscillatore riflette i segnali irradiati all'indietro e lateralmente verso la direzione anteriore, restringendo l'ampiezza del fascio e migliorando la concentrazione del segnale. Questa struttura consente all'antenna di raggiungere prestazioni ad alto guadagno fino a 14dBi.

Confronto misurato: un'antenna omnidirezionale standard da 3dBi fornisce tipicamente una distanza di trasmissione di circa 300 metri in un ambiente aperto, mentre l'antenna direzionale da 14dBi può raggiungere una distanza di trasmissione stabile di oltre 1.200 metri nelle stesse condizioni.

2. Struttura di abbinamento risonante multibanda

L'oscillatore interno adotta un design array multi-slot per ottenere un'ampia compatibilità di frequenza. Supporta più bande di frequenza wireless, incluse reti cellulari da 700–960 MHz, WiFi da 2,4 GHz/5,8 GHz e applicazioni IoT da 433 MHz. Un'antenna può supportare diversi dispositivi wireless senza sostituzioni frequenti, contribuendo a ridurre i costi di inventario e a semplificare la gestione della progettazione.

3. Trasmissione del segnale a bassa perdita con cavo di alimentazione RG58

L'antenna utilizza un cavo di alimentazione coassiale RG58 con una struttura di schermatura a doppio strato per ridurre la perdita di segnale durante la trasmissione. Anche con distanze di installazione dei cavi estese, il rapporto delle onde stazionarie rimane stabile, prevenendo una significativa attenuazione del segnale causata dal cablaggio a lunga distanza.

4. Design di protezione esterna anti-interferenza

L'involucro è realizzato in materiale ABS ignifugo e presenta una struttura sigillata per proteggere i componenti interni da pioggia esterna, polvere e interferenze elettromagnetiche industriali. Questo design previene l'ossidazione dell'oscillatore e la deriva delle prestazioni del segnale durante il funzionamento all'aperto a lungo termine.

Domande frequenti

Q1: È possibile sostituire la lunghezza di alimentazione e il connettore RF di un'antenna direzionale a schermo piatto?

R: La personalizzazione è supportata. Gli alimentatori d'antenna standard possono essere personalizzati su qualsiasi lunghezza da 1 metro a 15 metri. I connettori SMA maschio e femmina, testa N, BNC possono essere sostituiti secondo necessità. Per ordini di grandi dimensioni il LOGO sulla scocca può essere serigrafato per la personalizzazione.

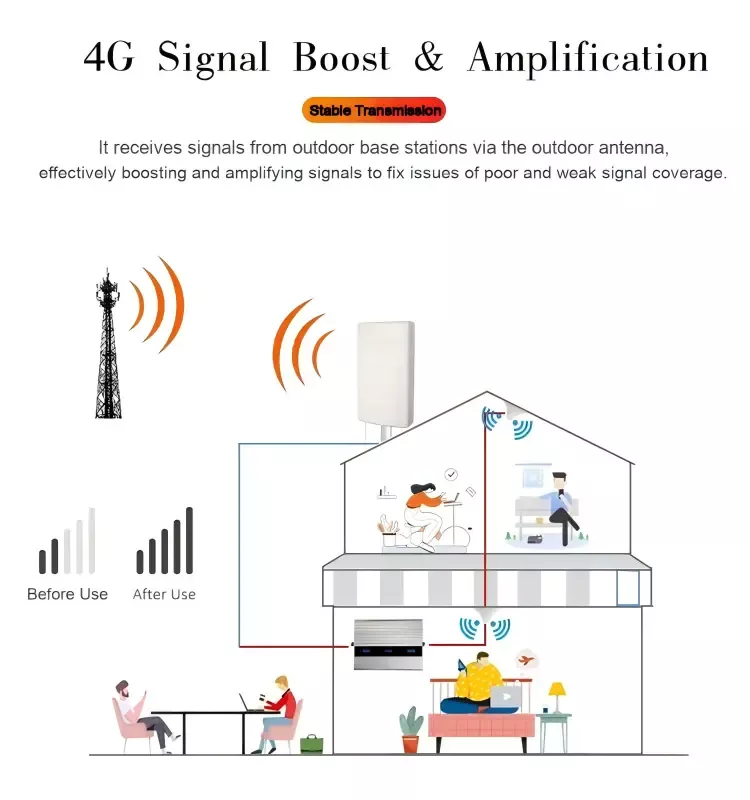

Q2: Questa antenna a schermo piatto può essere utilizzata sia come amplificatore di segnale 4G che come bridge WiFi?

R: Esattamente. La nostra antenna copre più bande GSM/4G/5G/2.4G/5.8G ed è compatibile con ripetitori di segnale, ponti wireless e dispositivi di trasmissione dati 433 iot. Un set di antenne è compatibile con più dispositivi di ingegneria.

D3: Le pareti metalliche e le strutture in acciaio influiscono sui segnali dell'antenna?

R: Le lamiere metalliche possono riflettere e schermare i segnali a radiofrequenza. Durante l'installazione, la superficie di radiazione anteriore dell'antenna dovrebbe evitare ampie aree di schermatura metallica. Se è impossibile evitarlo, è possibile aggiungere un'antenna aggiuntiva per ricevere segnali in punti diversi e gli ingegneri possono fornire un piano di adeguamento del punto.

Q4: Come risolvere il problema che il giunto di alimentazione è soggetto a infiltrazioni d'acqua e cortocircuiti se utilizzato all'aperto per lungo tempo durante la stagione delle piogge?

R: Dopo l'installazione, avvolgere del nastro isolante impermeabile attorno alla posizione del giunto metallico. L'antenna esterna montata su palo può anche essere personalizzata con un giunto impermeabile aggiornato per impedire completamente che l'acqua piovana eroda il giunto.
