Antenna Wi-Fi per cuffie

L'antenna WiFi per cuffie è un'antenna di comunicazione wireless compatta e altamente adattabile e funge da hardware principale che consente alle cuffie di connettersi al WiFi, trasmettere audio ad alta definizione in modalità wireless, eseguire aggiornamenti firmware basati su cloud e ottenere la sincronizzazione audio-video a bassa latenza. A differenza delle antenne esterne convenzionali o delle antenne Bluetooth standard, questa antenna WiFi dedicata per cuffie è stata ottimizzata specificatamente per i vincoli di spazio ristretto delle cuffie over-ear, la schermatura dell'involucro metallico, l'usura attillata che causa ostruzione del segnale e ambienti interni complessi di segnale. Presenta un fattore di forma più piccolo, una maggiore capacità anti-interferenza e prestazioni di penetrazione del segnale superiori.

In qualità di produttore esperto di antenne WiFi per cuffie, ci siamo allontanati dall'approccio generico e unico per tutti alla progettazione dell'antenna. Ci concentriamo invece sui casi d'uso unici dei dispositivi per cuffie, sviluppando soluzioni di antenne dedicate leggere, altamente compatibili e stabili. Questi prodotti risolvono efficacemente i problemi comuni del settore come disconnessioni, ritardi, distorsione audio e potenza del segnale debole tipicamente riscontrati con le antenne standard delle cuffie. Le nostre antenne sono ampiamente compatibili con tutti i tipi di dispositivi, comprese le cuffie audiovisive di consumo, le cuffie per giochi eSport, le cuffie over-ear aziendali con cancellazione del rumore e le cuffie per l'ascolto didattico.

Principio di funzionamento fondamentale

Il principio di funzionamento principale dell'antenna WiFi per cuffie si basa sulla tecnologia di conversione RF delle onde elettromagnetiche e sui principi di corrispondenza della risonanza, integrandosi con il circuito RF del dispositivo delle cuffie per ottenere la trasmissione bidirezionale del segnale. Garantisce alta efficienza, basso consumo energetico, stabilità e forte capacità anti-interferenza durante il funzionamento. Il processo di lavoro è costituito da due moduli principali: trasmissione e ricezione del segnale, caratterizzati da principi chiari, tecnologia matura e prestazioni verificabili con precisione.

1. Principio di trasmissione del segnale: la scheda principale dell'auricolare converte i dati audio e i comandi di controllo in segnali elettrici ad alta frequenza, che vengono trasmessi tramite un circuito di impedenza adattato con precisione all'antenna Wi-Fi dell'auricolare. All'interno dell'antenna, una struttura risonante a microstriscia multistrato trasforma i segnali elettrici in onde elettromagnetiche dual-band da 2,4 GHz/5 GHz, che si irradiano in modo omnidirezionale per consentire lo scambio di dati wireless tra auricolari e router, computer o dispositivi mobili.

2. Principio di ricezione del segnale: i segnali delle onde elettromagnetiche WiFi emessi da dispositivi esterni vengono completamente catturati dall'antenna WiFi dell'auricolare. Questi segnali passano attraverso una cavità risonante nell'antenna, che filtra la banda di frequenza corrispondente ed elimina le interferenze di rumore. Le onde elettromagnetiche vengono quindi riconvertite in segnali elettrici ad alta frequenza e trasmesse al chip di decodifica dell'auricolare, dove i comandi audio e dati vengono ricevuti e decodificati.

Abbiamo ottimizzato il layout dello spazio libero dell'antenna e il metodo di polarizzazione per risolvere i problemi di schermatura del segnale causati da fasce metalliche, batterie e driver audio nelle cuffie. Ciò consente all'antenna di mantenere un'elevata efficienza di radiazione anche all'interno di un alloggiamento compatto e chiuso, ottenendo un tasso di perdita di segnale misurato inferiore all'8%, superando significativamente i parametri di riferimento delle antenne standard del settore.

Gamma di dispositivi compatibili

In qualità di fornitore professionale di antenne WiFi per cuffie, i nostri prodotti offrono un'eccellente compatibilità, supportando il 99% delle cuffie over-ear wireless attualmente sul mercato. Coprono un'ampia gamma di scenari e categorie di dispositivi. I modelli compatibili sono elencati di seguito:

• Cuffie da gioco: supporta la rete WiFi 6 a bassa latenza, compatibile con PC e dispositivi di gioco console per audio e video sincronizzati

• Cuffie audiovisive ad alta definizione: auricolari wireless HiFi domestici, cuffie audiovisive con cancellazione del rumore e cuffie compatibili con l'home theater

• Cuffie da ufficio aziendali: cuffie wireless per riunioni remote, cuffie da ufficio con cancellazione del rumore e cuffie progettate per lezioni online

• Cuffie didattiche: cuffie per la formazione all'ascolto universitario, cuffie wireless per la didattica online

• Copricapo indossabile intelligente: cuffie intelligenti con connettività Wi-Fi e cuffie audio immersive compatibili con la realtà virtuale

• Cuffie industriali: cuffie wireless per la comunicazione in officina e cuffie WiFi con cancellazione del rumore per l'ispezione delle apparecchiature

Le antenne WiFi per cuffie personalizzate possono anche essere progettate in base alle dimensioni della scheda madre del dispositivo del cliente, alla struttura del telaio e ai requisiti della banda di frequenza, supportando configurazioni personalizzate come dimensioni non standard, impedenze speciali e radiazione direzionale, soddisfacendo le diverse esigenze di produzione di vari produttori.

Vantaggio di differenziazione

Le comuni antenne per cuffie sul mercato spesso soffrono di segnali deboli, frequenti disconnessioni, elevata latenza, grandi dimensioni e suscettibilità alle interferenze. In qualità di produttore leader di antenne WiFi per cuffie, abbiamo ottimizzato in modo iterativo i nostri prodotti per affrontare questi punti critici del settore, offrendo cinque vantaggi fondamentali: le prestazioni nel mondo reale superano significativamente quelle della concorrenza.

Copertura completa dual-band, trasmissione continua senza ritardo

1. Supporta la trasmissione Wi-Fi dual-band a 2,4 GHz e 5 GHz, compatibile con i protocolli Wi-Fi 4/5/6. La banda da 2,4 GHz offre una forte penetrazione nelle pareti, ideale per l'uso a lungo raggio in casa e in ufficio; la banda da 5 GHz fornisce una larghezza di banda maggiore e meno interferenze, ottenendo una bassa latenza di trasmissione video e audio di soli 15 ms nei test nel mondo reale, soddisfacendo pienamente i requisiti esigenti dei giochi e dei contenuti multimediali ad alta definizione, eliminando il ritardo audio e i problemi di sincronizzazione audio-video.

2. Design compatto e sottile, si adatta perfettamente senza aggiungere pressione al dispositivo

Utilizzando la tecnologia di integrazione ceramica multistrato LTCC, l'antenna ha uno spessore complessivo di soli 0,8 mm, che la rende compatta e non richiede ampio spazio libero. Si adatta perfettamente allo spazio interno ristretto delle cuffie senza occupare aree per batterie, schede madri o driver audio e non aggiunge peso aggiuntivo al dispositivo, garantendo un'esperienza di utilizzo leggera.

3. Eccellente capacità anti-interferenza e forte stabilità del segnale

Angolo di radiazione dell'antenna ottimizzato e struttura di schermatura per evitare efficacemente le interferenze del segnale causate dall'involucro metallico, dalla batteria al litio e dall'altoparlante delle cuffie. Nei test nel mondo reale in ambienti elettromagnetici complessi (come connettività multi-dispositivo e scenari di router densi), il tasso di stabilità del segnale ha raggiunto il 99,6%, senza disconnessioni, salti di frequenza o interferenze di rumore.

4. Basso consumo energetico e guadagno elevato per una maggiore durata della batteria

Il guadagno dell'antenna è ottimizzato a 2,5 dBi, con un'efficienza di radiazione ≥92%, migliorando significativamente la sensibilità di ricezione del segnale pur mantenendo un consumo energetico estremamente basso. Le cuffie dotate di questa antenna possono prolungare la durata della batteria del 12%–18% in modalità di connettività Wi-Fi, prolungando di fatto il tempo di utilizzo del dispositivo.

5. Alta compatibilità e facilità di installazione, produzione di massa senza preoccupazioni

Struttura standardizzata a montaggio superficiale compatibile con i processi di posizionamento automatizzato SMT, che consente un'installazione conveniente e una saldatura stabile con un tasso di rendimento elevato fino al 99,8%. Supporta la produzione di massa e la fornitura su larga scala, offrendo allo stesso tempo configurazioni dei pin, dimensioni e parametri di impedenza personalizzabili per adattarsi a varie linee di produzione di cuffie di marchi diversi.

Specifiche tecniche dettagliate

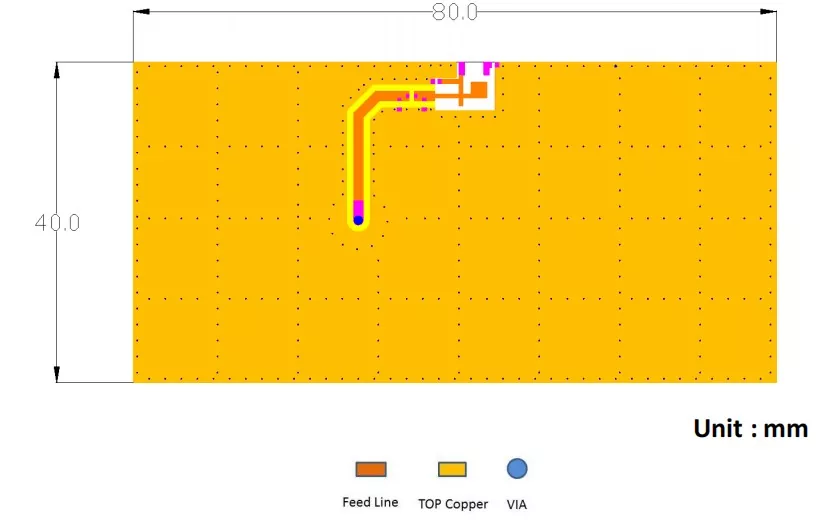

Dimensioni consigliate della scheda di valutazione del modello PCB

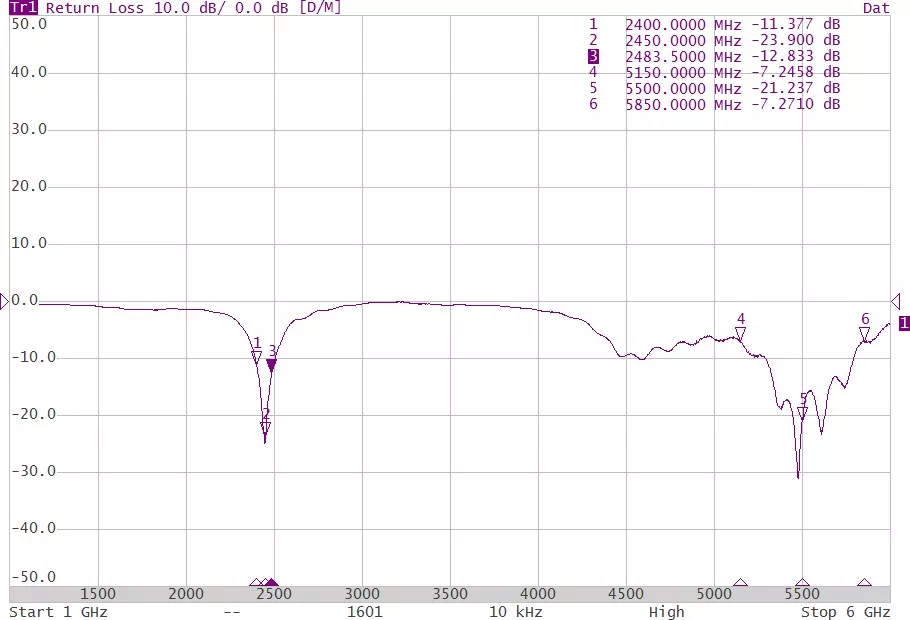

Risultati della misurazione Perdita di ritorno

Vantaggi del prodotto rispetto alla concorrenza

Guida all'installazione e all'uso con illustrazioni

Questa antenna WiFi per cuffie presenta un design standardizzato a montaggio superficiale, compatibile con il posizionamento SMT automatizzato e la saldatura manuale. È facile da installare e altamente adattabile, con istruzioni di installazione chiare e dirette:

1. Preparativi prima dell'installazione

Pulisci l'area di installazione della scheda madre degli auricolari per garantire che la superficie sia priva di olio, polvere e detriti. Verificare che l'area libera intorno alla scheda madre sia di almeno 3 mm, lontana da componenti metallici, batterie e coperture schermanti per evitare interferenze del segnale. Preparare strumenti come una stazione di saldatura a temperatura costante, pasta saldante e pinzette antistatiche ed eseguire tutte le operazioni con le adeguate precauzioni antistatiche.

2. Installazione di saldatura a montaggio superficiale

Allinea l'antenna con precisione con il pad preimpostato sulla scheda madre e fissala in posizione utilizzando una pinzetta antistatica. Utilizzare una stazione di saldatura a temperatura costante (con temperatura controllata tra 320 e 350°C) per la saldatura manuale oppure utilizzare apparecchiature automatizzate SMT per il montaggio in batch. Dopo la saldatura, ispezionare i giunti di saldatura per assicurarsi che siano pieni, senza saldatura a freddo, giunti mancanti o ponti, garantendo una connettività stabile del circuito.

3. Fissazione e rilevamento della posizione

Fissare l'antenna in un'area aperta dell'alloggiamento degli auricolari, evitando l'archetto metallico e l'altoparlante. Dopo l'installazione, connettere il dispositivo per eseguire il test del segnale, controllando la velocità della connessione WiFi, la potenza del segnale e i parametri di latenza. Una volta che non vengono rilevate anomalie, il dispositivo può essere utilizzato normalmente.

4. Precauzioni per l'uso

Non piegare il corpo ceramico dell'antenna durante l'installazione, poiché ciò potrebbe danneggiare la struttura risonante interna. Evitare di installare componenti metallici attorno all'antenna per evitare la schermatura del segnale. Durante l'uso normale, tenere l'antenna lontana da temperature elevate e ambienti umidi per prolungarne efficacemente la durata.

Domande frequenti

Q1: Questa antenna WiFi per cuffie supporta WiFi 6?

R: Pienamente supportato, il prodotto è compatibile con l'intera gamma di protocolli WiFi4, WiFi5 e WiFi6, offrendo copertura dual-band sulle frequenze 2,4GHz e 5GHz, soddisfacendo i requisiti di connettività di fascia alta delle più recenti cuffie wireless intelligenti.

Q2: L'antenna può essere personalizzata in base alle dimensioni della scheda madre dell'auricolare?

R: Supporta la personalizzazione completa, comprese dimensioni, tipo di pin, parametri di impedenza, angolo di radiazione e compatibilità della banda di frequenza. Il team di ricerca e sviluppo può sviluppare rapidamente soluzioni e produrre prototipi da testare in base alla struttura dell'attrezzatura del cliente.

Q3: Quanto dura la garanzia del prodotto e come vengono gestiti i problemi di qualità?

R: Tutti i prodotti hanno una garanzia di un anno. Ogni unità viene sottoposta a un controllo completo prima di lasciare la fabbrica. In caso di problemi di qualità non causati dall'uomo, i clienti possono usufruire della sostituzione o riparazione gratuita. Per i difetti in batch, sono disponibili rimborsi e cambi completi, garantendo una protezione completa dei diritti del cliente durante tutto il processo.

Q5: sei un fornitore diretto della fabbrica e supporti gli ordini commerciali internazionali?

R: Siamo una fabbrica e un produttore diretto di antenne WiFi per cuffie, senza intermediari. Possediamo qualifiche di esportazione complete e abbiamo esperienza a lungo termine nella gestione di ordini commerciali globali, fornendo documentazione completa di sdoganamento e certificazione.
