Antenna WiFi per cornice digitale

Cos'è un'antenna WiFi per cornice digitale

L'antenna WiFi per cornice fotografica digitale è un'antenna ricetrasmittente RF specializzata progettata specificamente per cornici fotografiche smart cloud, cornici fotografiche pubblicitarie commerciali e cornici fotografiche elettroniche domestiche. È appositamente progettato per accogliere la struttura interna delle cornici fotografiche, ridurre al minimo le interferenze elettromagnetiche e soddisfare i requisiti di basso consumo energetico, distinguendola dalle antenne WiFi universali standard.

Dopo l'installazione, le antenne standard vengono facilmente schermate da schermi, batterie e schede madri, determinando una scarsa qualità del segnale, frequenti disconnessioni e ritardi durante la trasmissione remota delle immagini. È stato ottimizzato attraverso la simulazione elettromagnetica, progettato specificamente per adattarsi allo spazio interno compatto dei frame da 7-15,6 pollici, garantendo una connettività cloud stabile e un trasferimento fluido delle immagini remote.

Shenzhen Qianmu Communication Technology Co., Ltd., in qualità di produttore e produttore originale cinese, ricerca, sviluppa e produce in modo indipendente antenne WiFi per cornici digitali. Supportiamo l'approvvigionamento all'estero, la produzione OEM e lo sviluppo personalizzato, fungendo da fornitore affidabile per clienti in tutto il mondo.

Principio di funzionamento del prodotto

Il principio di funzionamento principale dell'antenna WiFi della cornice digitale è la conversione e trasmissione bidirezionale dei segnali elettrici in onde elettromagnetiche. Basandosi sulla tecnologia di trasmissione RF dual-band 2.4G/5G, consente uno scambio di dati wireless stabile ed efficiente tra la cornice digitale, il router, l'app mobile e il server cloud durante l'intero processo.

1. Processo di trasmissione del segnale: la scheda madre della cornice digitale converte immagini, video e contenuti di testo locali in segnali elettrici, che vengono poi trasmessi all'antenna WiFi del dispositivo. L'antenna trasforma questi segnali elettrici in onde elettromagnetiche ad alta frequenza, irradiandole verso un router WiFi domestico o commerciale, completando così il caricamento dei dati dal dispositivo e la sincronizzazione cloud.

2. Processo di ricezione del segnale: le immagini e i comandi di aggiornamento inviati dall'app mobile o dal backend cloud vengono convertiti dal router in segnali di onde elettromagnetiche, che vengono quindi trasmessi verso l'esterno. L'antenna Wi-Fi della cornice digitale cattura con precisione questi segnali wireless, riconvertendo le onde elettromagnetiche in segnali elettrici. Questi segnali vengono quindi inviati al modulo Wi-Fi del dispositivo, consentendo il download di contenuti, aggiornamenti remoti e controllo del dispositivo basato sulla rete.

Gamma di dispositivi compatibili

Questa antenna WiFi per cornice digitale è compatibile con il 99% delle cornici digitali intelligenti sul mercato, coprendo tutte le categorie, comprese applicazioni domestiche, commerciali, regalo e ingegneristiche. Offre un'eccellente compatibilità e può essere installato direttamente senza richiedere ulteriori modifiche allo stampo.

• Cornici digitali per foto digitali smart cloud a grandezza naturale per la casa da 7 pollici, 8 pollici, 10,1 pollici, 12 pollici e 15,6 pollici

• Una cornice digitale touch-screen che supporta il push remoto delle immagini tramite app mobile, sincronizzazione cloud e aggiornamenti pianificati

• Cornici per display intelligenti commerciali per hotel e pensioni, cornici per foto digitali pubblicitarie nella lobby, schermi per la visualizzazione della cultura aziendale

• Il regalo più venduto per l'e-commerce transfrontaliero: cornice digitale, cornice digitale wireless portatile con batteria

• Modulo scheda madre con cornice digitale integrata basato su soluzioni Rockchip, Allwinner ed ESP32

In qualità di produttore professionale, possiamo personalizzare antenne WiFi dedicate per cornici digitali in base ai disegni strutturali delle apparecchiature, allo spazio di installazione e ai requisiti di interfaccia dei clienti, garantendo la compatibilità con dispositivi non standard di dimensioni speciali e configurazioni di montaggio uniche.

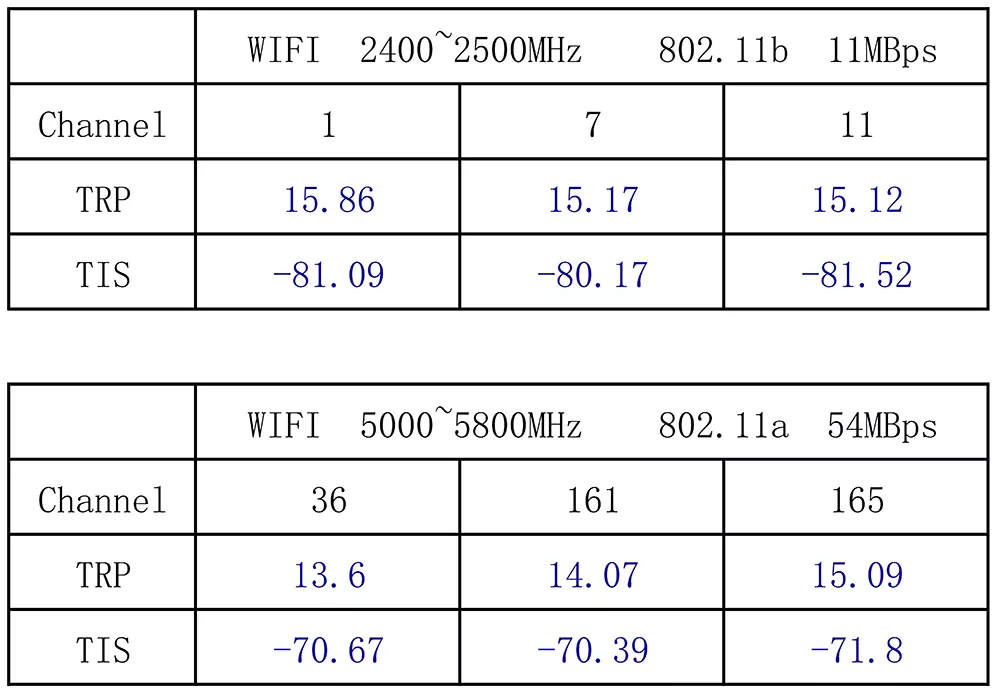

Specifiche tecniche dettagliate

Confronto dei prodotti con i concorrenti

Guida all'installazione e all'utilizzo

Questa antenna WiFi per cornice digitale è facile da installare e non richiede strumenti professionali, adatta sia per l'assemblaggio di produzione di massa che per la sostituzione post-vendita. L'intero processo richiede solo tre semplici passaggi e si adatta a tutti i modelli:

1. Preinstallazione: spegnere la cornice digitale, rimuovere il coperchio posteriore del dispositivo, pulire la polvere e i detriti dall'area di installazione interna, assicurarsi che non vi siano ostruzioni metalliche o compressione dei cavi nella zona di installazione e riservare spazio sufficiente per il cablaggio dell'antenna.

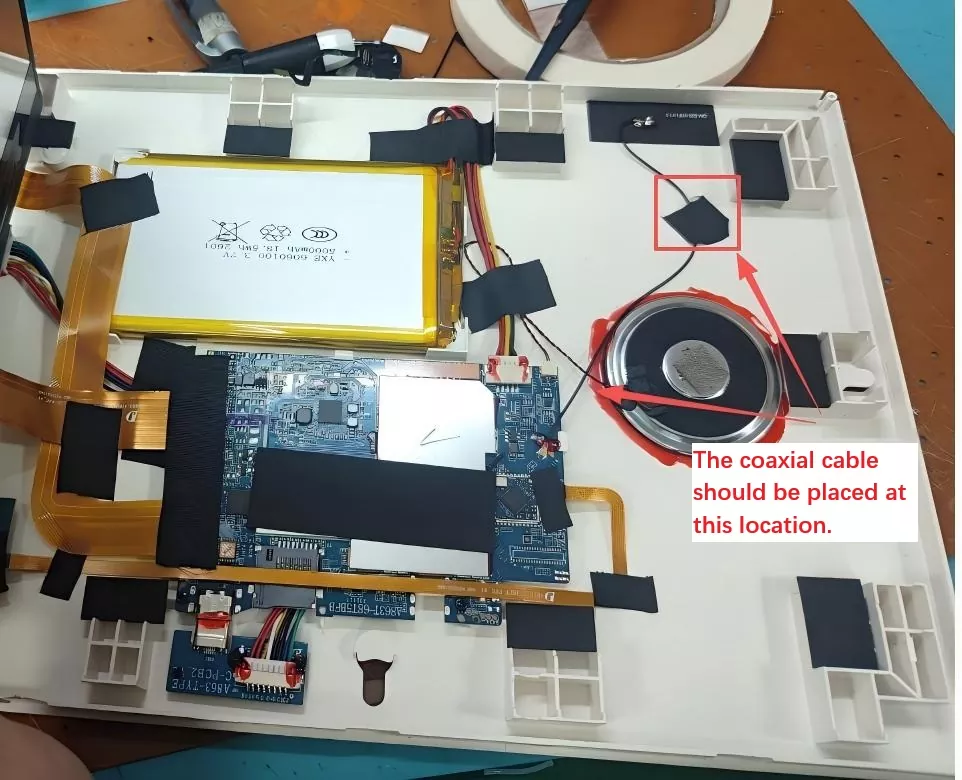

2. Fissare il corpo dell'antenna: staccare l'adesivo sul retro dell'antenna flessibile FPC e fissarla in modo piatto all'area vuota sulla parete interna del telaio, evitando fonti di interferenza come lo schermo, la batteria e i chip della scheda madre. Per l'antenna ad asta adesiva esterna, fissarla direttamente sulla posizione dell'interfaccia designata sull'alloggiamento del dispositivo per garantire un fissaggio saldo e sicuro senza allentarsi.

3. Connessione e debug dell'interfaccia: inserire con precisione l'interfaccia dell'antenna nella porta del modulo WiFi del dispositivo, agganciarla saldamente in posizione, organizzare i cavi per evitare compressioni, piegature o aggrovigliamenti, quindi chiudere il coperchio posteriore, accendere il dispositivo e testare la connettività di rete e le funzioni di trasmissione remota delle immagini. L'installazione è completata una volta confermato un segnale stabile.

Suggerimento per l'installazione: per l'assemblaggio in batch, seguire i disegni di installazione standard forniti dalla nostra fabbrica per garantire la massima coerenza del segnale su tutte le unità. Se avete bisogno di disegni di installazione personalizzati, contattate il produttore per ottenerli gratuitamente.

Guida alla selezione dei prodotti

Molti clienti acquirenti spesso commettono errori nella scelta dei modelli, con conseguenti guasti del segnale delle apparecchiature in batch e un aumento del servizio post-vendita. Quando si scelgono le antenne WiFi per cornici digitali, fare riferimento ai seguenti criteri chiave per garantire una selezione accurata:

1. Dai priorità ai modelli specifici della scena ed evita opzioni generiche e riempitive. Le antenne generiche non sono ottimizzate per gli ambienti con cornici digitali; sebbene possano sembrare convenienti, in realtà hanno un tasso di fallimento molto elevato nella produzione di massa. Scegli sempre antenne dedicate progettate appositamente per cornici digitali, ottimizzate per ambienti chiusi e resistenti alle interferenze.

2. Verificare i parametri chiave e abbinare la soluzione del dispositivo. Seleziona il modello appropriato in base allo standard Wi-Fi del dispositivo (Wi-Fi 4/Wi-Fi 5/Wi-Fi 6), allo spazio di installazione, al tipo di interfaccia e alla lunghezza del cavo. I parametri non corrispondenti comporteranno direttamente una scarsa qualità del segnale o l'impossibilità di connettersi alla rete.

3. Dare priorità all’approvvigionamento diretto in fabbrica ed evitare gli intermediari. Le fabbriche dirette offrono la personalizzazione delle specifiche, test sui campioni, rapporti di certificazione e supporto post-vendita, mentre gli intermediari non possono fornire assistenza tecnica, mancano di controllo di qualità e spesso comportano variazioni significative da lotto a lotto.

4. Testare i campioni prima dell'approvvigionamento in serie: condurre test in loco prima della produzione su vasta scala per verificare la stabilità del segnale per reti a lunga distanza, connettività multi-dispositivo e periodi di standby prolungati. Effettua ordini all'ingrosso solo dopo aver verificato che tutti i parametri siano corretti, evitando così i rischi della produzione di massa.

Domande frequenti

Q1: Questa antenna WiFi per cornice digitale supporta dimensioni e interfacce personalizzate?

R: Sì, supportiamo la personalizzazione. In qualità di produttori, possiamo personalizzare la lunghezza del cavo, le dimensioni dell'antenna, i parametri di guadagno e i tipi di connettori in base alla struttura dell'apparecchiatura del cliente, ai requisiti di interfaccia e allo spazio di installazione e fornire test di campioni gratuiti.

Q2: Il prodotto può essere esportato e dispone delle certificazioni pertinenti?

R: Tutti i prodotti sono certificati RoHS e REACH e soddisfano gli standard di esportazione globali. Possiamo assistere i clienti nell'ottenimento di certificazioni CE, FCC e altre, rendendoli adatti al commercio elettronico transfrontaliero e agli elenchi dei supermercati esteri.

D3: Quanti miglioramenti offre nell'uso nel mondo reale rispetto a una normale antenna Wi-Fi?

R: La stabilità del segnale è migliorata di oltre il 40%, la probabilità di disconnessione ridotta del 90%, migliorando significativamente l'esperienza dell'utente in scenari di rete a lunga distanza e multi-dispositivo, risolvendo completamente problemi come ritardi e problemi offline durante il trasferimento remoto di immagini su cornici digitali.
